Núm Van Nước RV và Đai Ốc/Nắp

Mô hình này được tạo ra để thay thế các núm van nước bị thiếu và các đai ốc/nắp bị nứt cho một chiếc RV Safari Trek đời 1996.

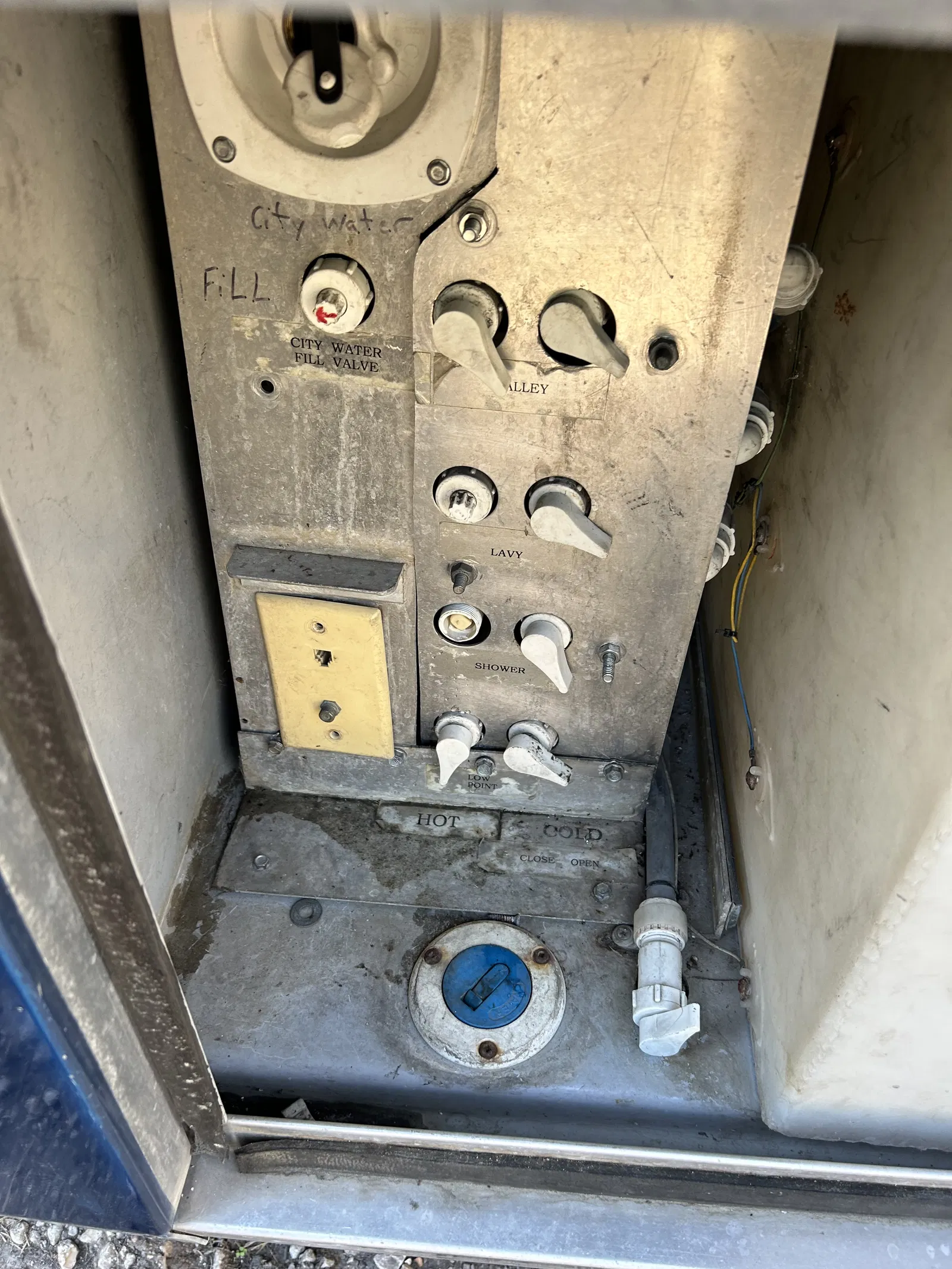

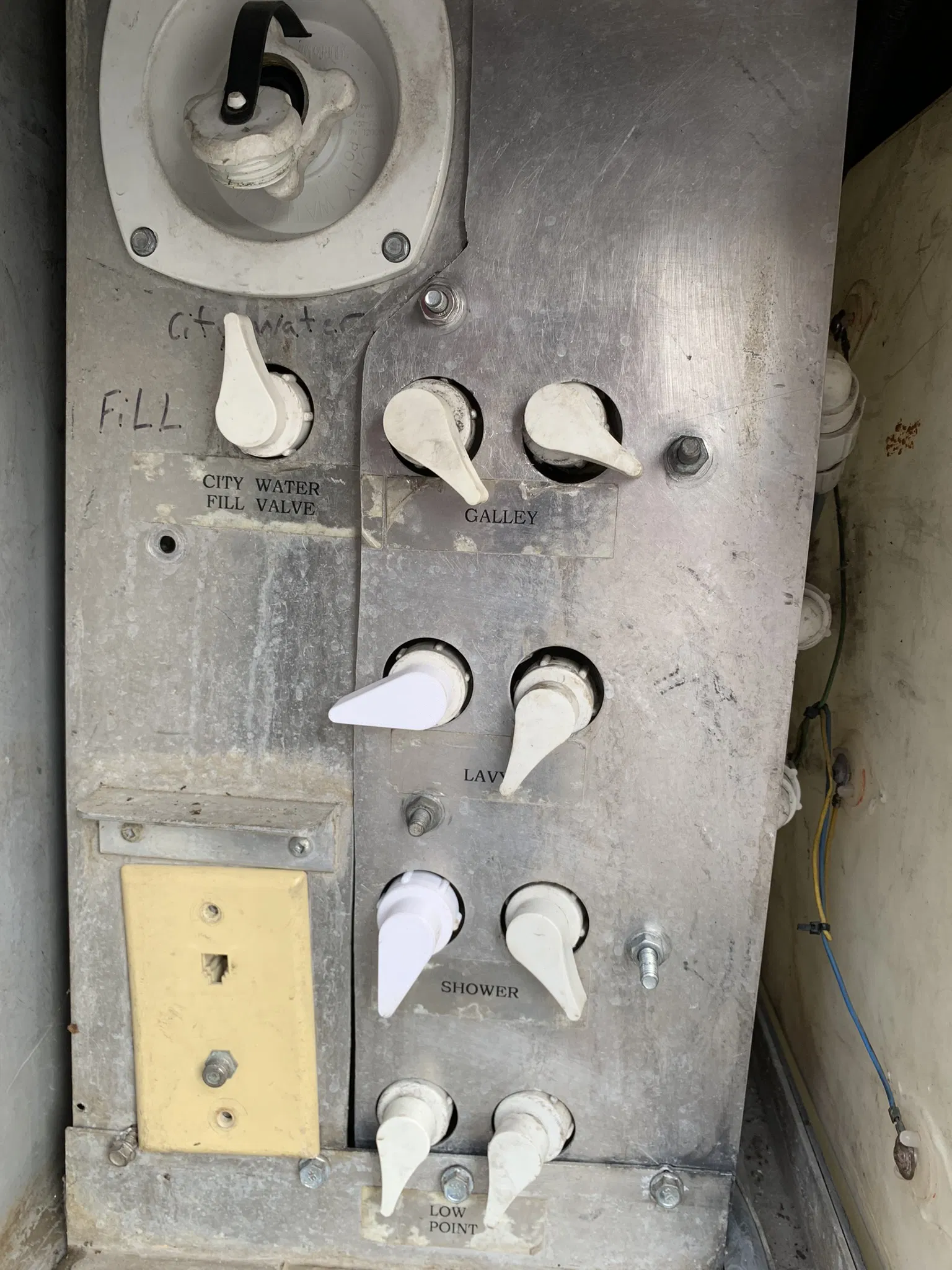

Mô hình RV được hiển thị bị thiếu núm và nhiều đai ốc/nắp bị nứt.

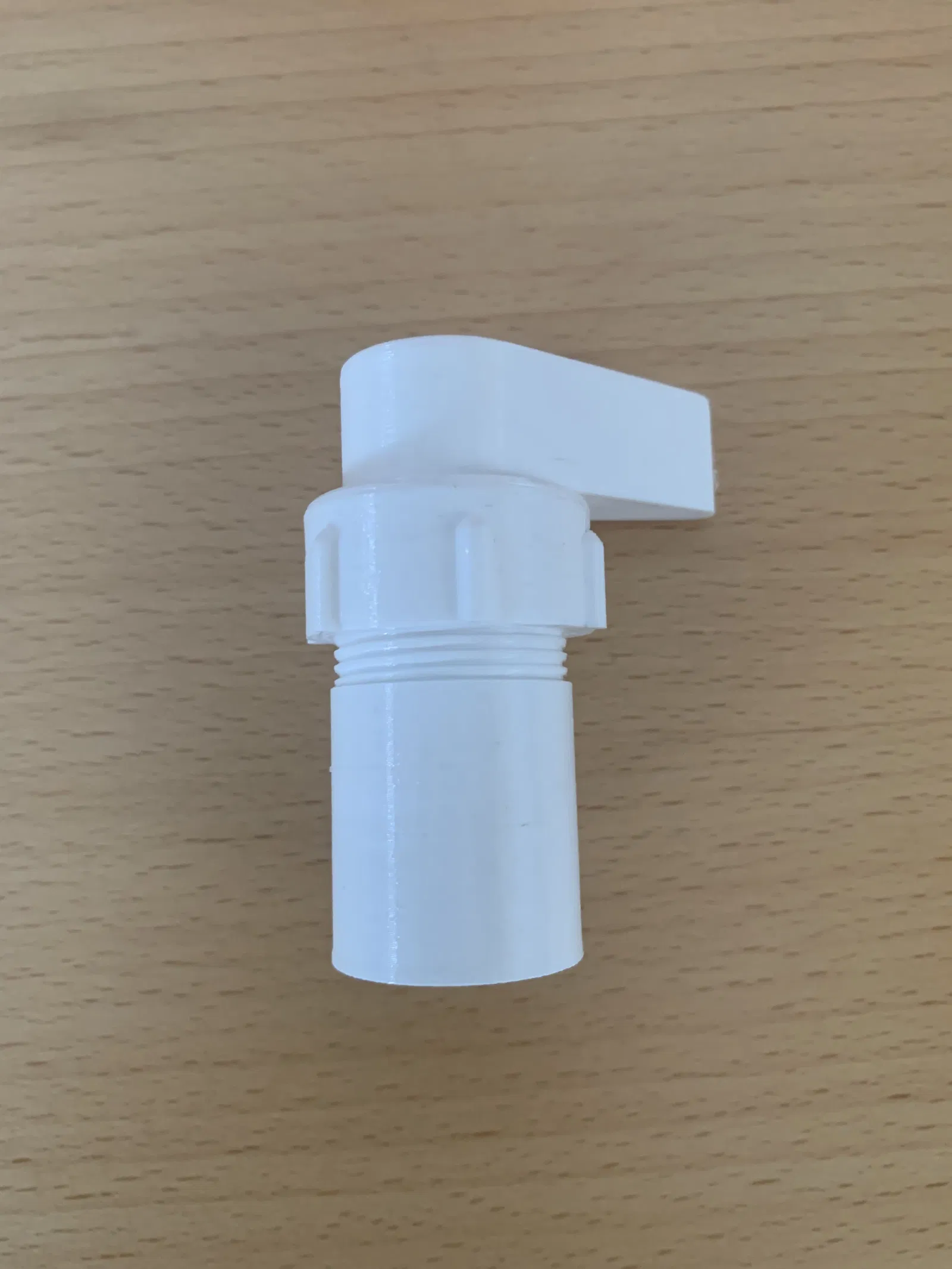

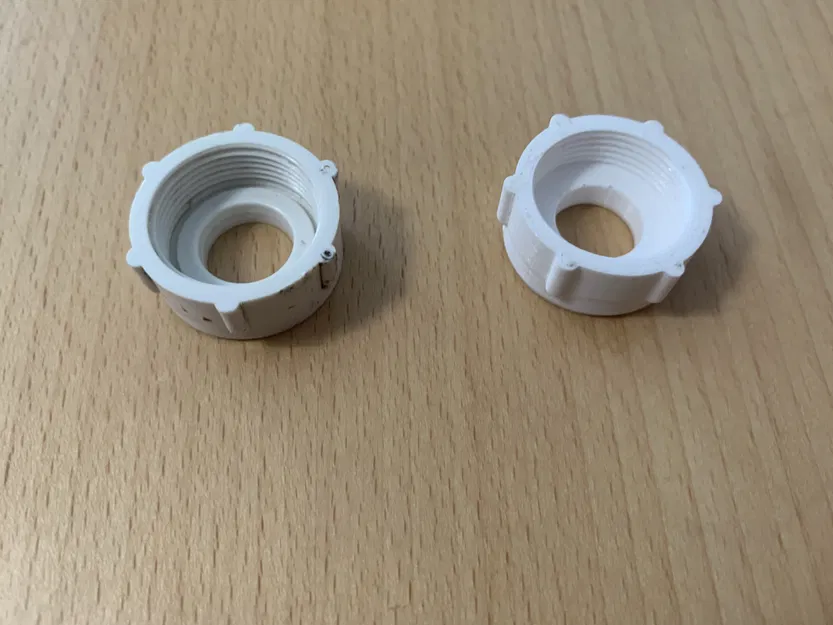

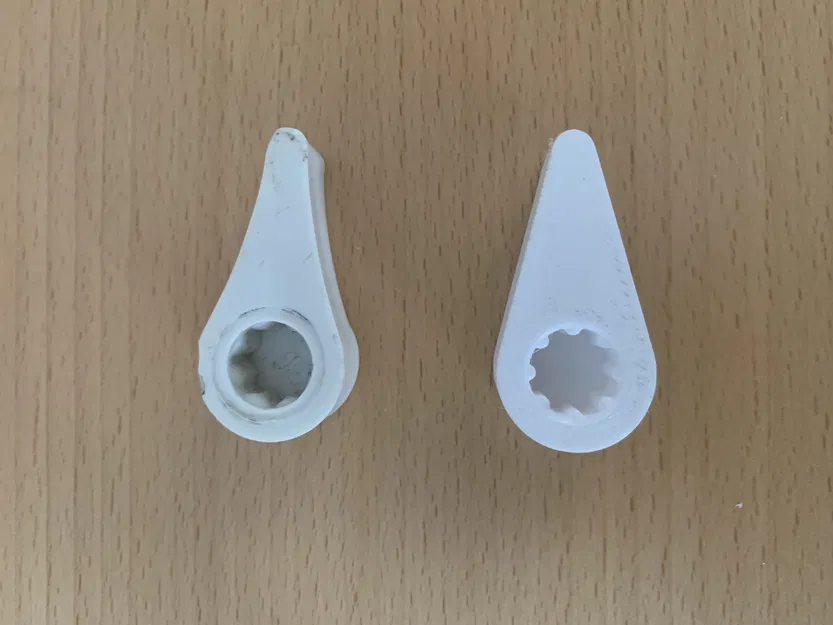

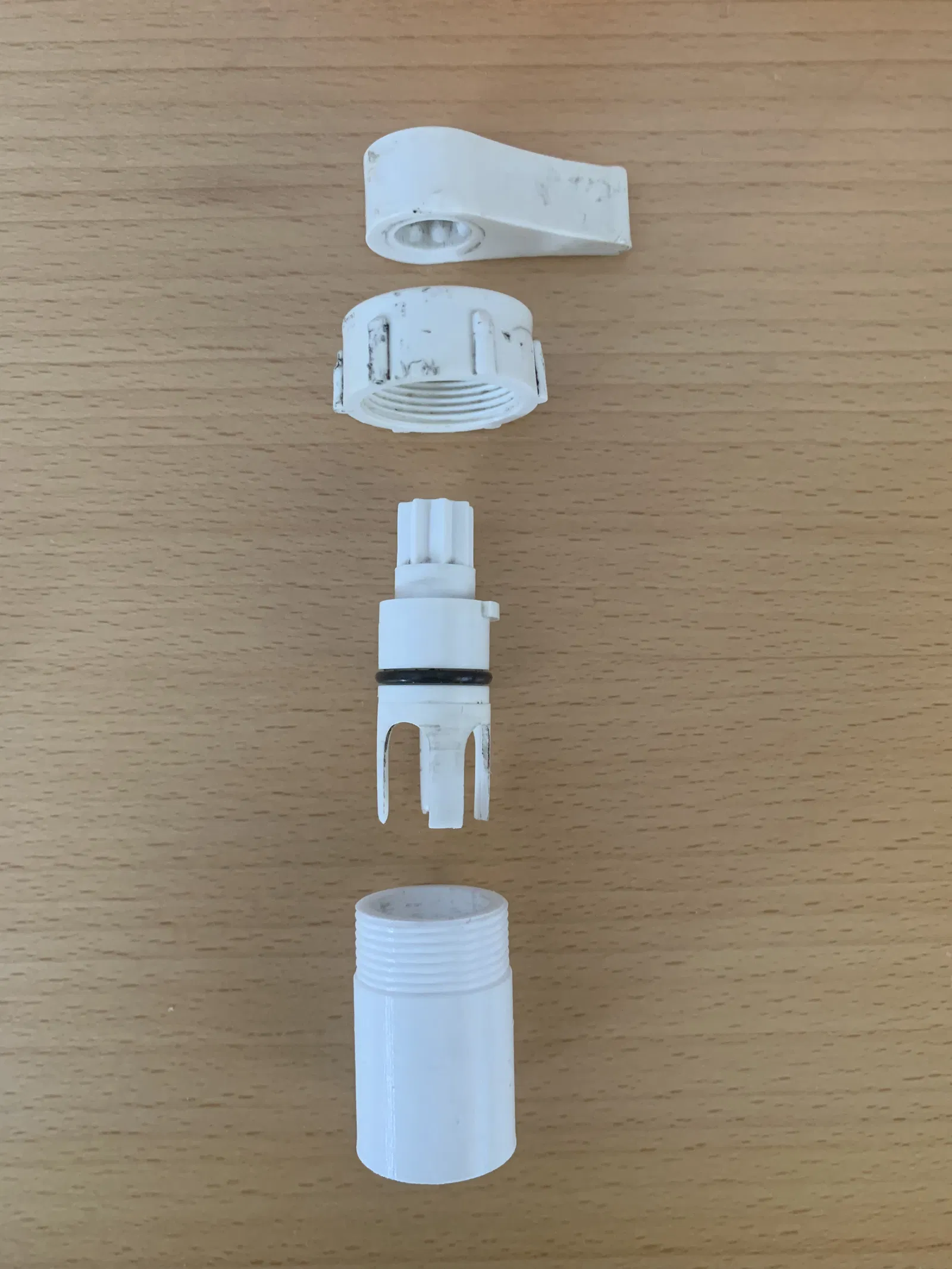

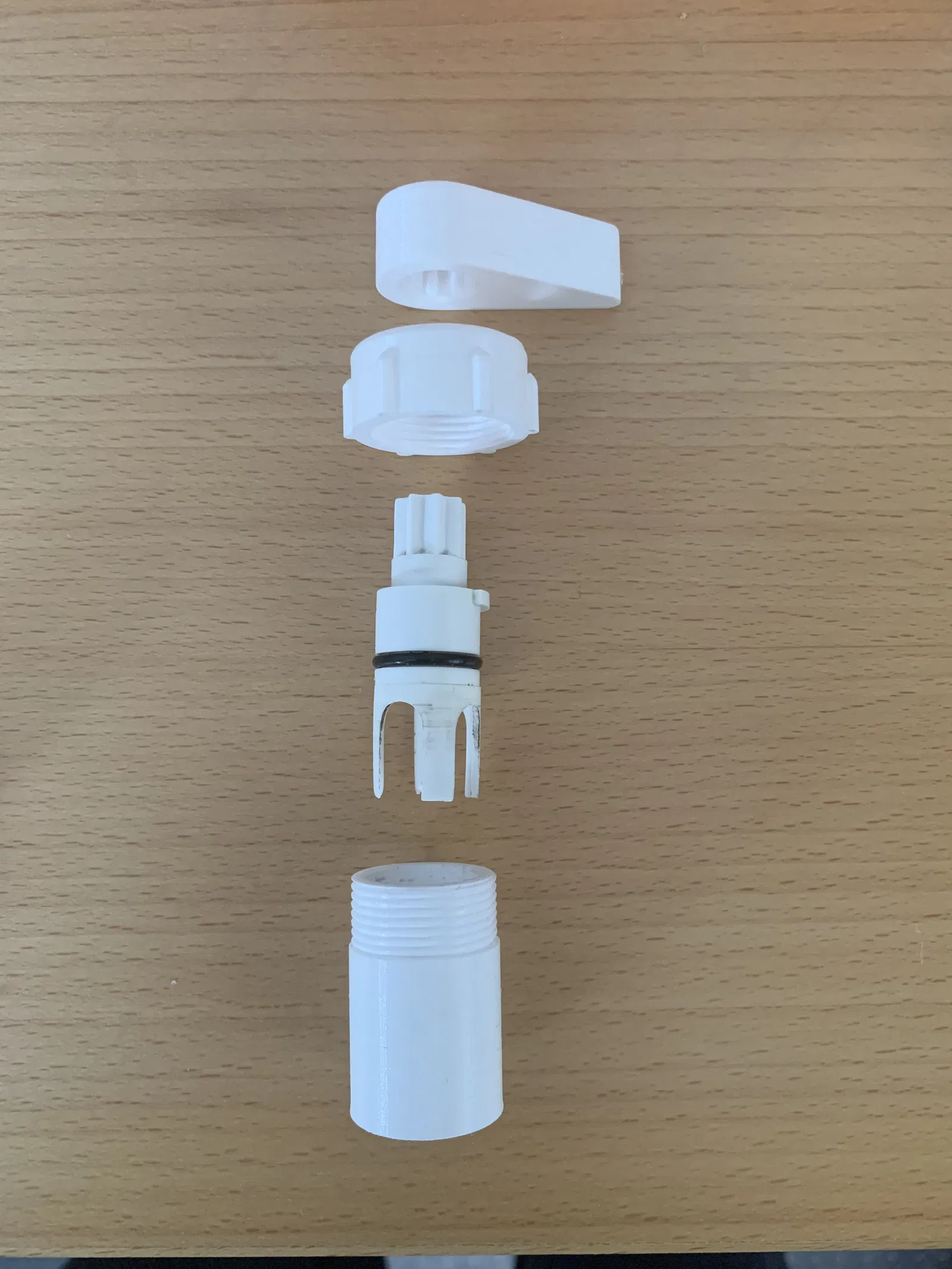

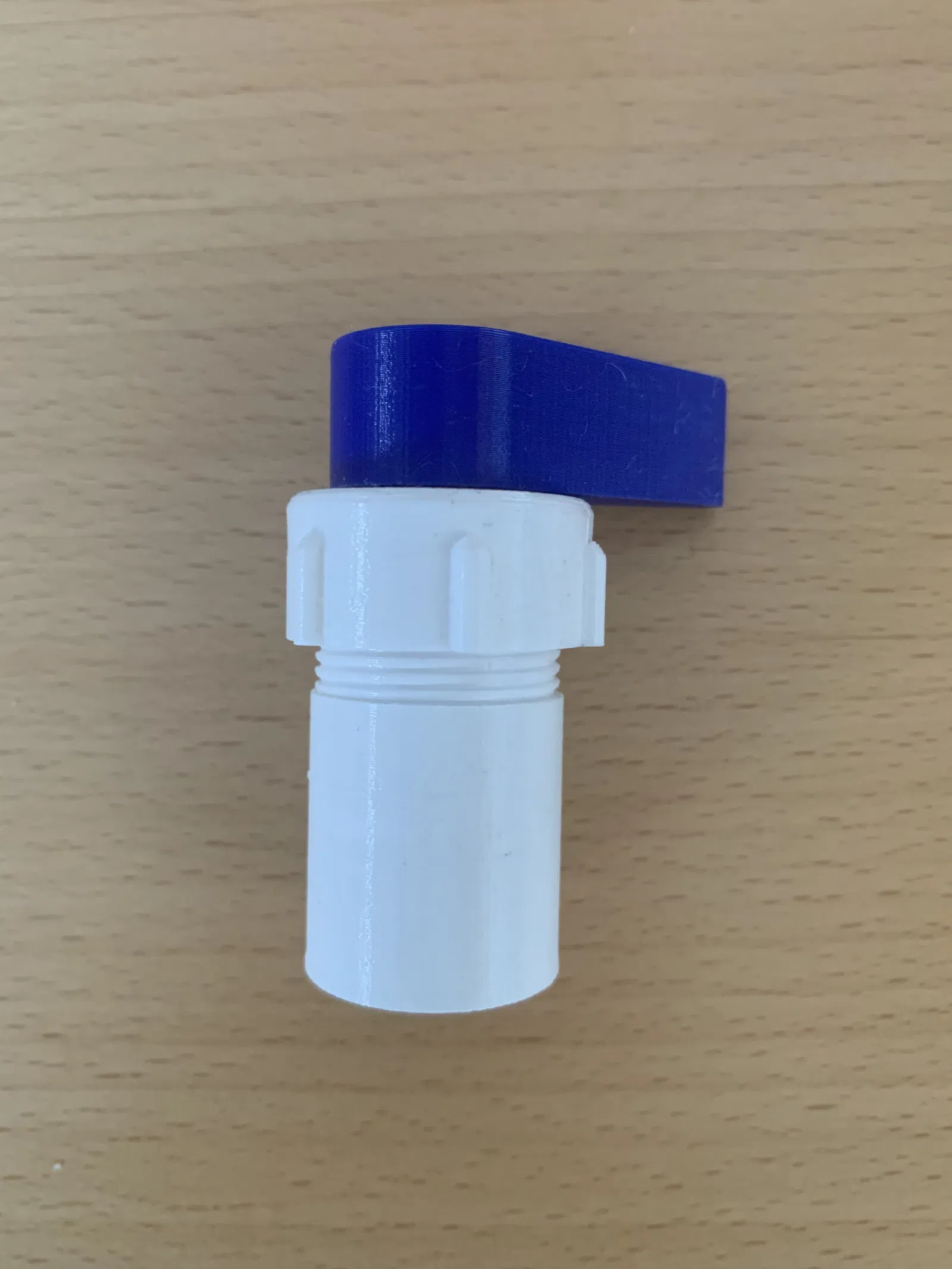

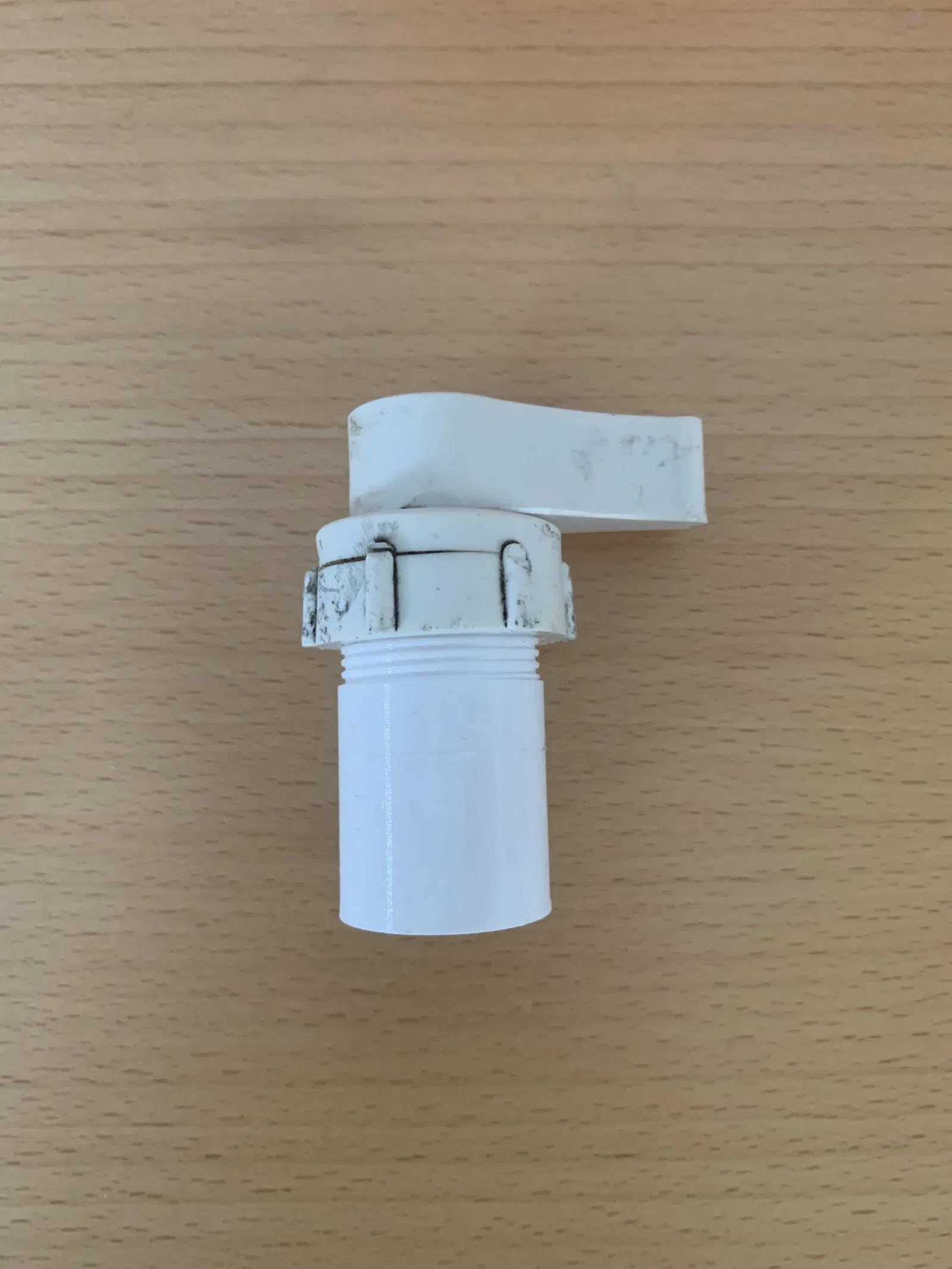

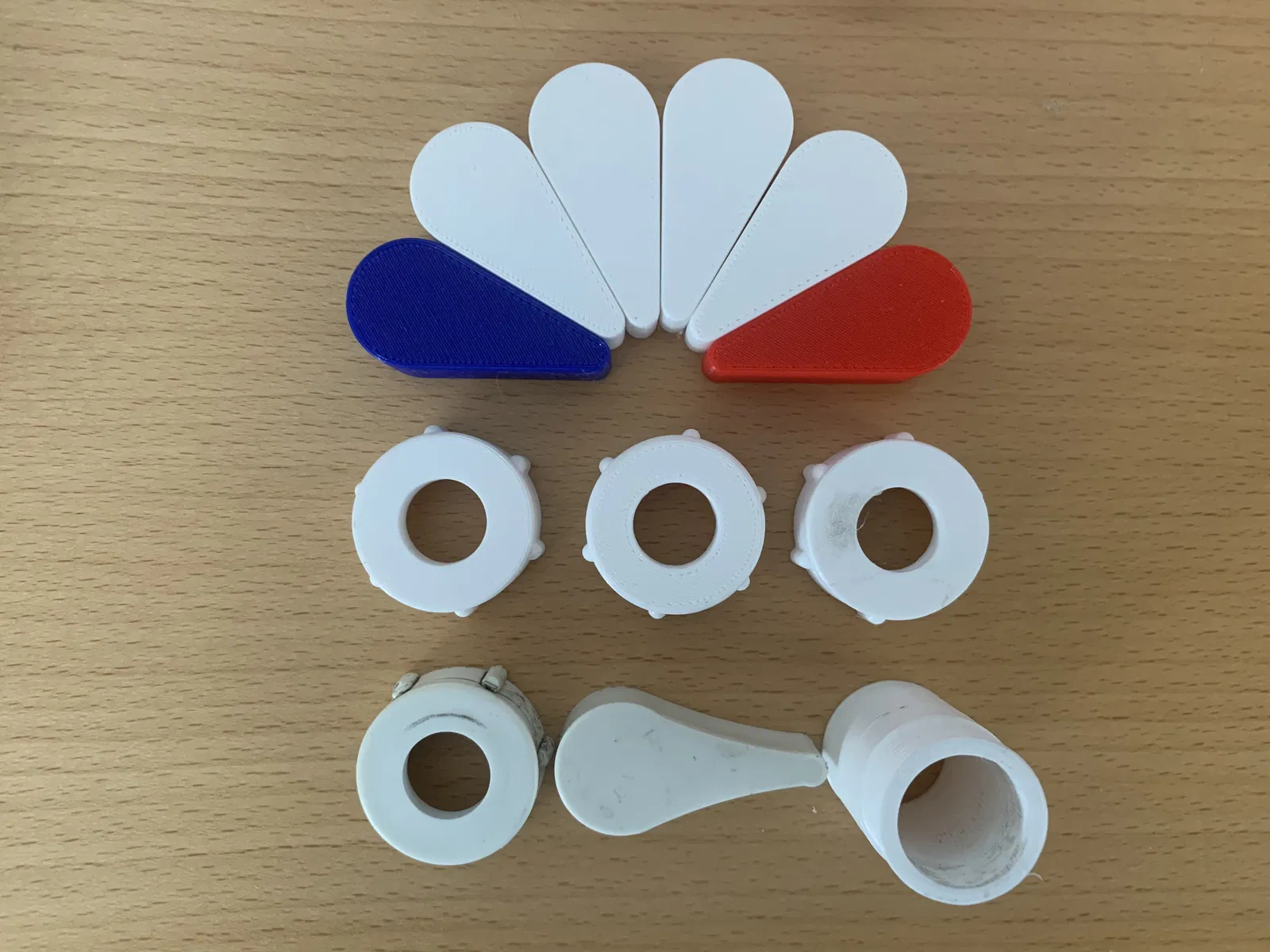

Trong ảnh, các bộ phận cũ có màu trắng ngà/xám. Các bộ phận mới có màu đỏ, trắng và xanh lam. Bộ phận màu xanh lam và đỏ được tạo ra cho nước lạnh và nước nóng tương ứng. Phần chèn van mà núm gắn vào không cần thay thế.

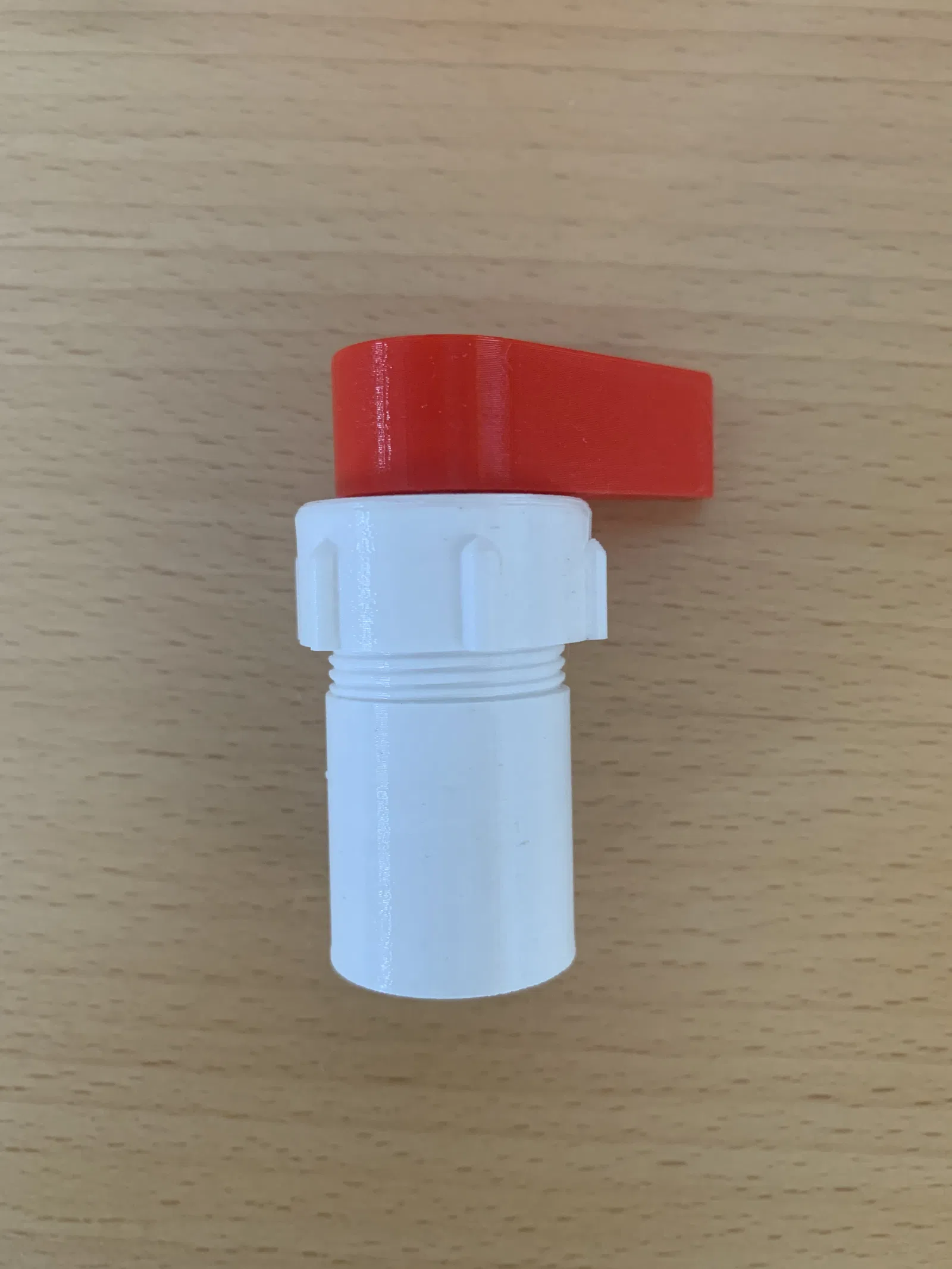

Mô hình ống nhỏ cũng được cung cấp để kiểm tra độ vừa ren. Ống là bộ phận tặng kèm tùy chọn; do đó, nó không bao gồm trong trọng lượng vật liệu và thời gian xây dựng.

Các bộ phận được chế tạo bằng PETG, mật độ điền 15% và đầu phun 0.40mm. Cài đặt in "0.15mm QUALITY" đã được sử dụng để tạo ra các ren chi tiết.

Các ren được tùy chỉnh với bước ren 19 vòng/inch (TPI). Một tập lệnh Python được bao gồm có thể được sử dụng để tạo nhiều ren tùy chỉnh cho Fusion 360. Thay đổi các tham số trong tệp và khi thực thi, tệp XML sẽ được ghi vào đúng vị trí trên Windows. Nó có thể được sửa đổi cho Linux.

Mô hình Fusion 360 được bao gồm và chứa núm, đai ốc/nắp và ống. Nó có tính tham số cho các mô hình RV khác có kích thước hơi khác.
