Giá đỡ RoTATE xoay ngang dọc cho Nintendo Switch

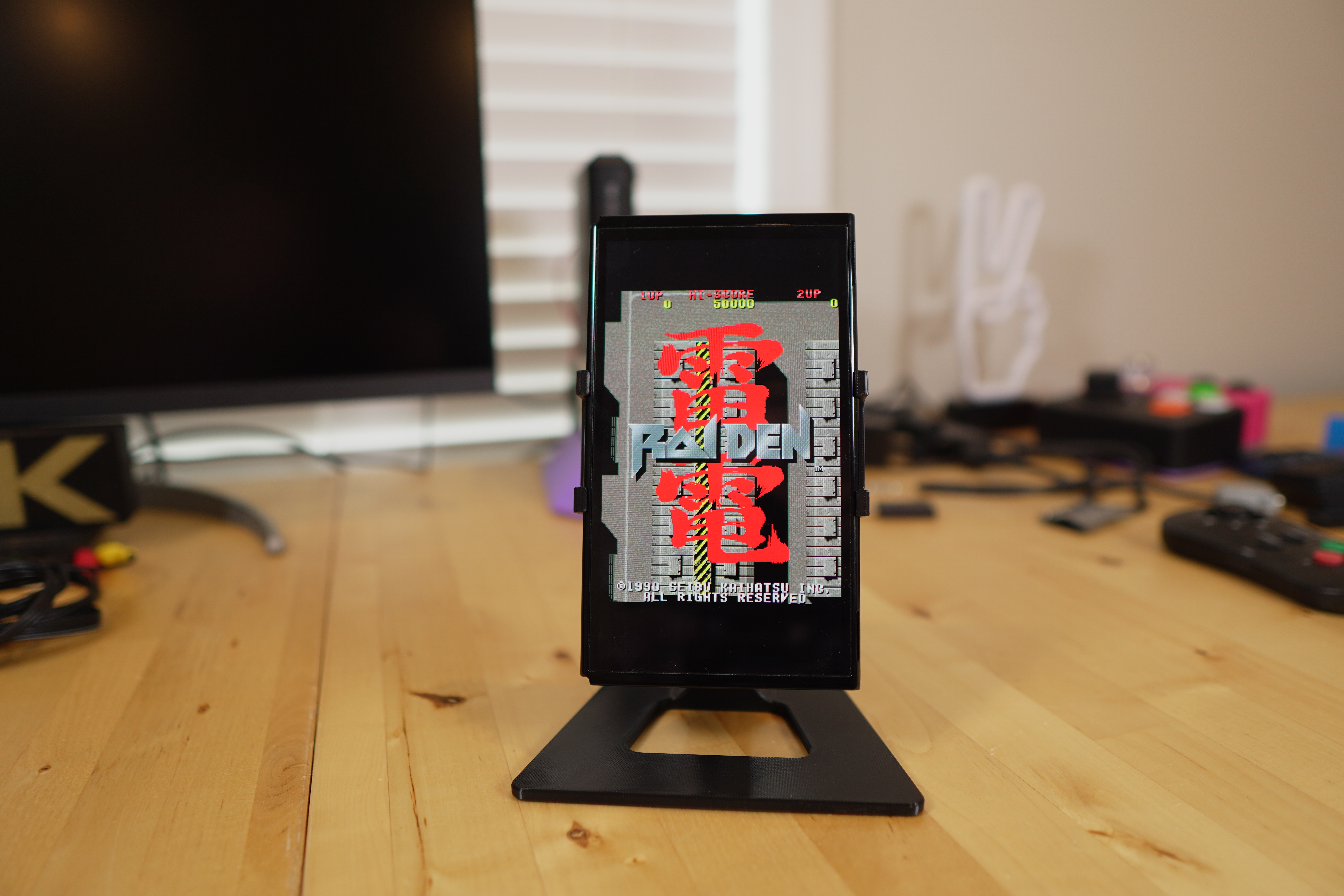

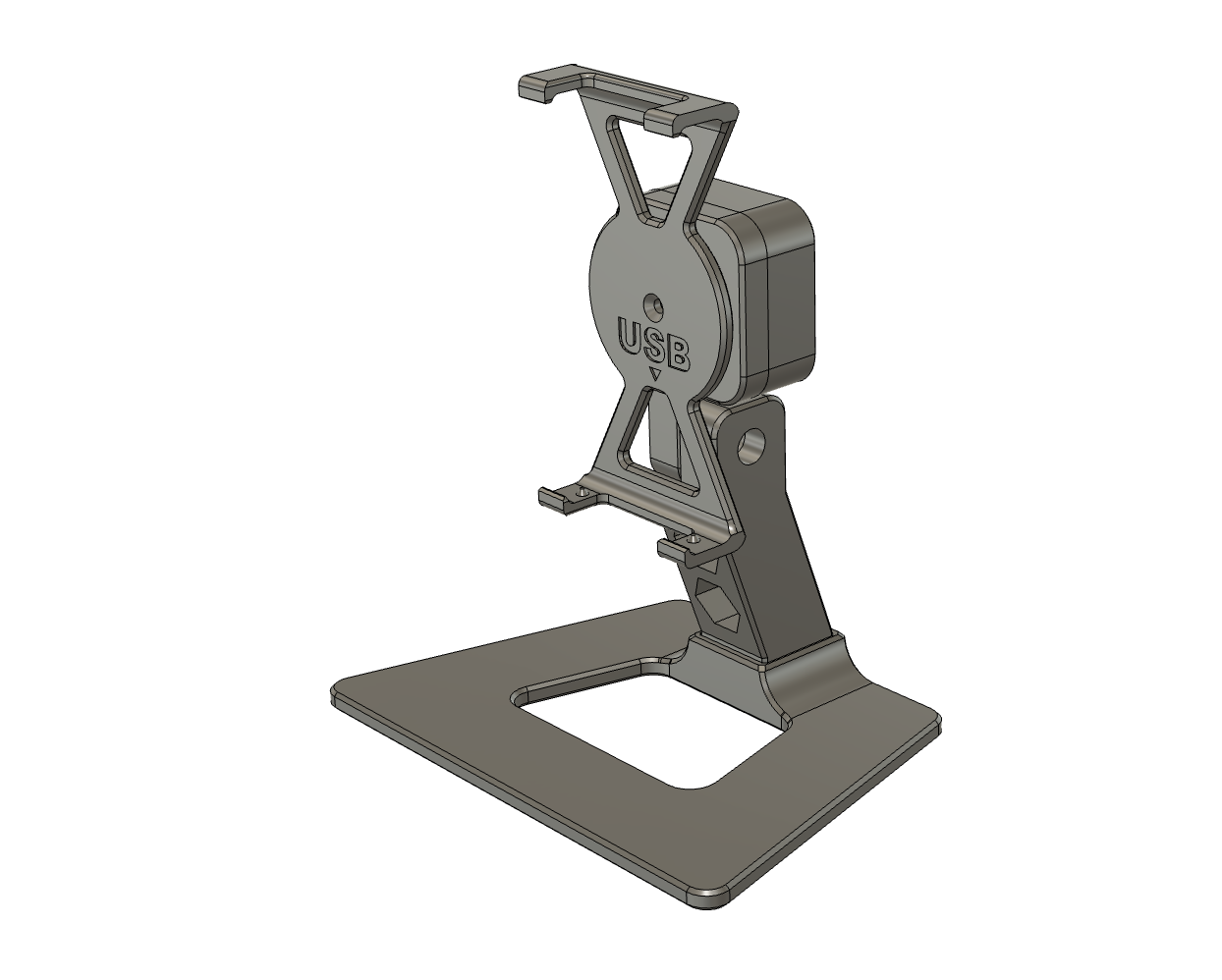

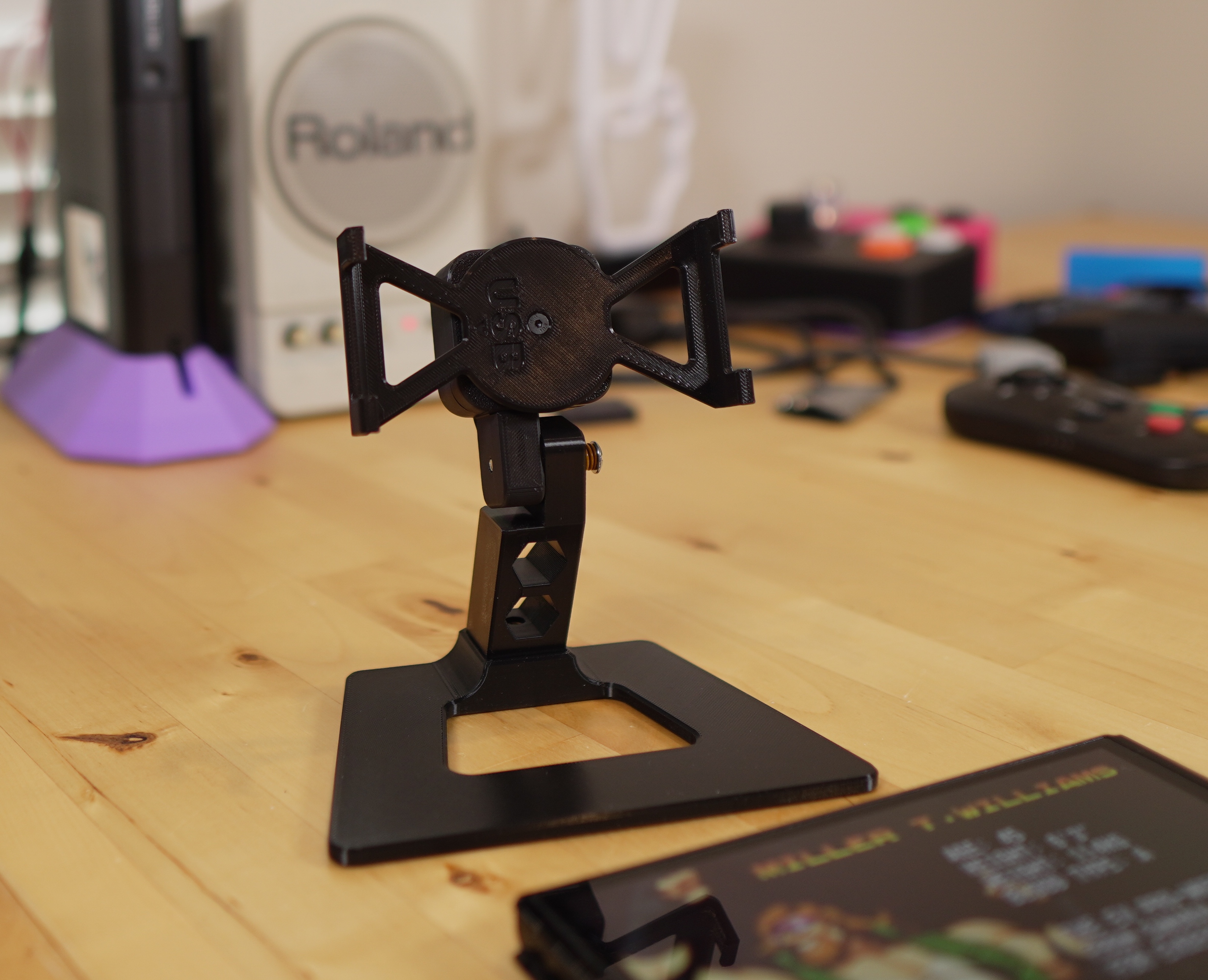

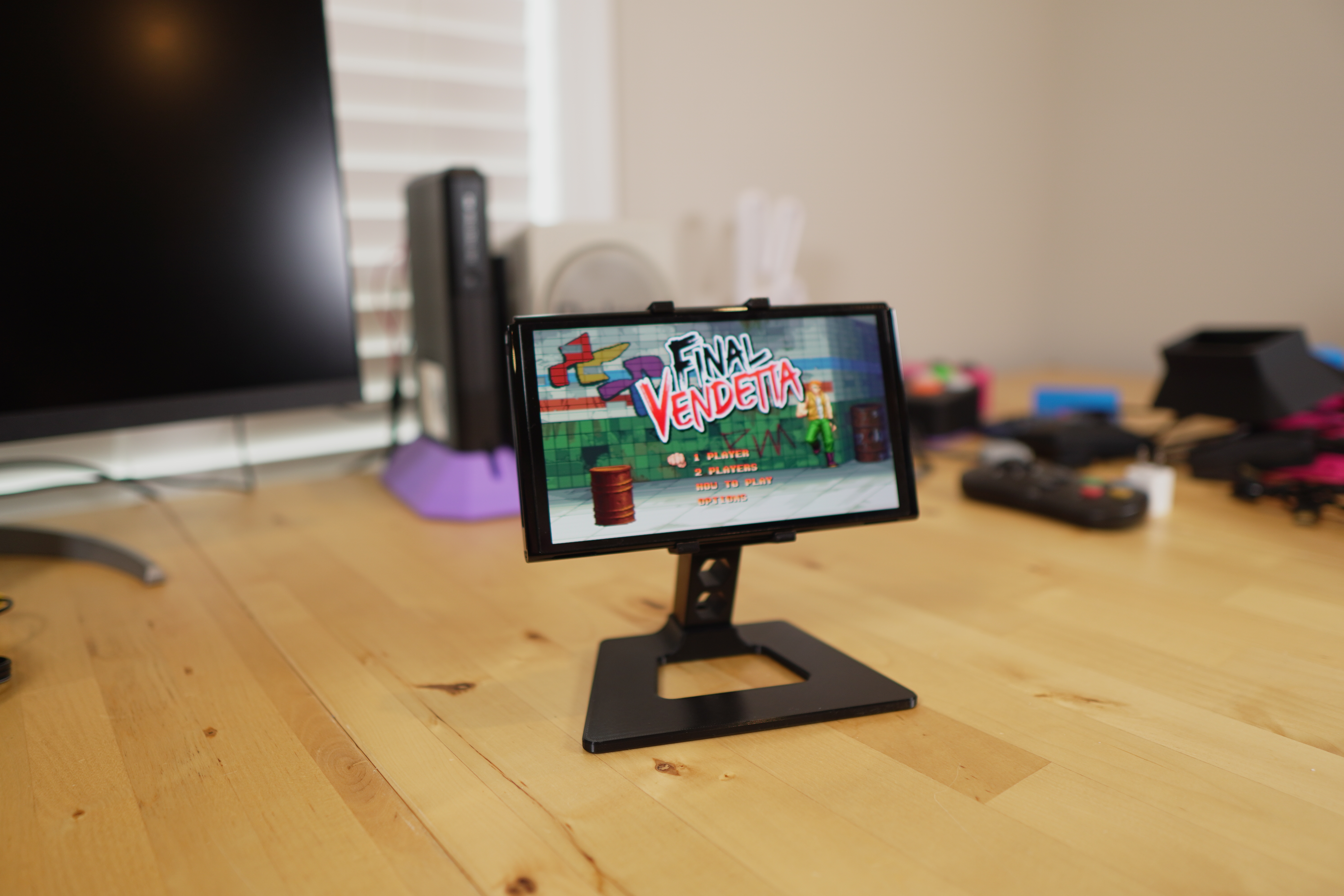

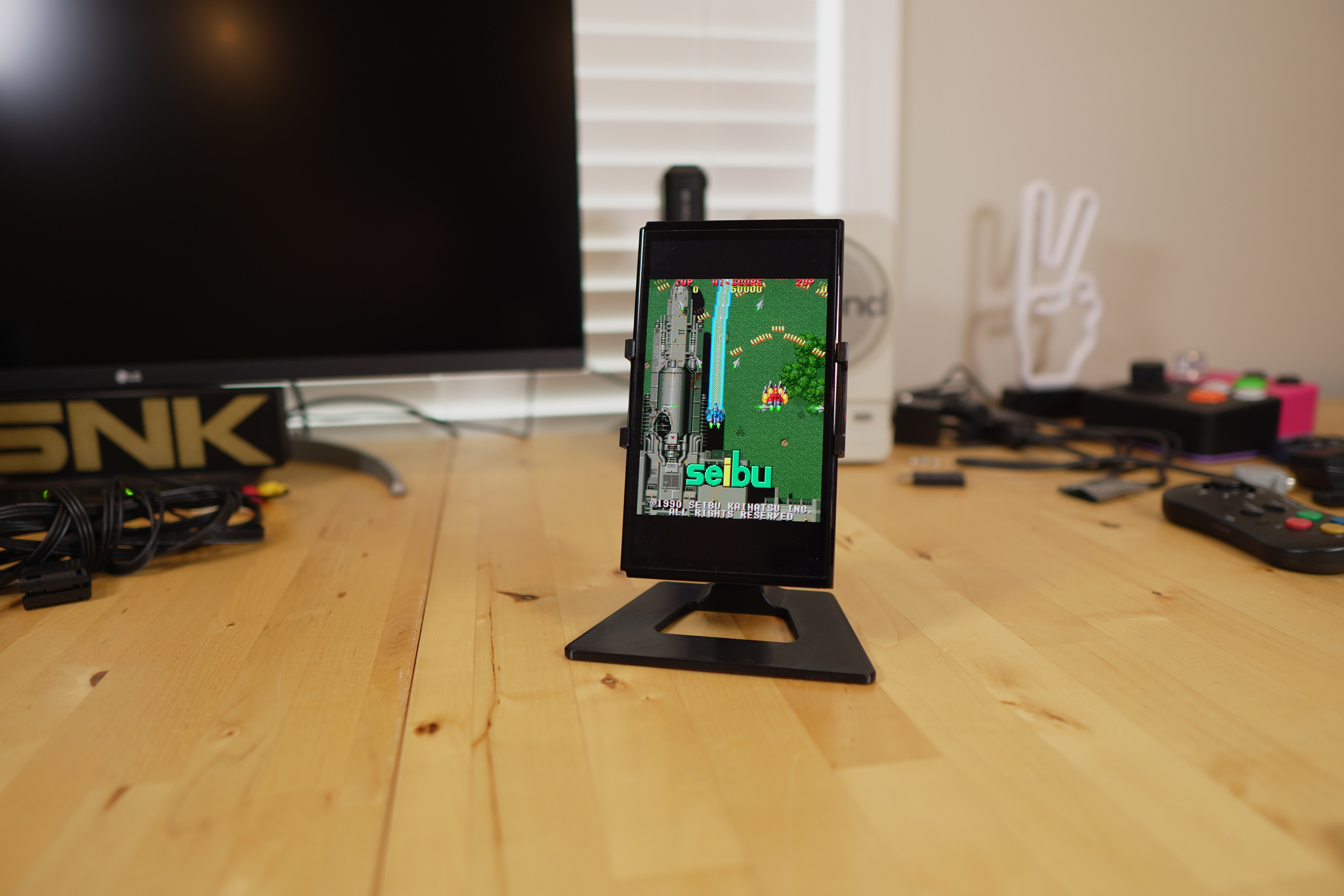

RoTATE dành cho Nintendo Switch là một giá đỡ để bàn, giữ máy chắc chắn và cho phép bạn xoay ngang dọc một cách dễ dàng. Nhiều game trên Switch có chế độ chơi ngang hoặc dọc (TATE) tùy chọn, và mặc dù Switch có chân đế tích hợp sẵn, nhưng nó không thật sự lý tưởng để đặt máy theo chiều dọc. Với RoTATE, bạn có thể dễ dàng chuyển đổi máy từ ngang sang dọc và thậm chí điều chỉnh độ nghiêng của Switch trên giá đỡ.

RoTATE đã từng là một chiến dịch Kickstarter thành công vào năm ngoái và nhân dịp Giáng sinh năm nay, mình đã quyết định phát hành nó trên Printables.

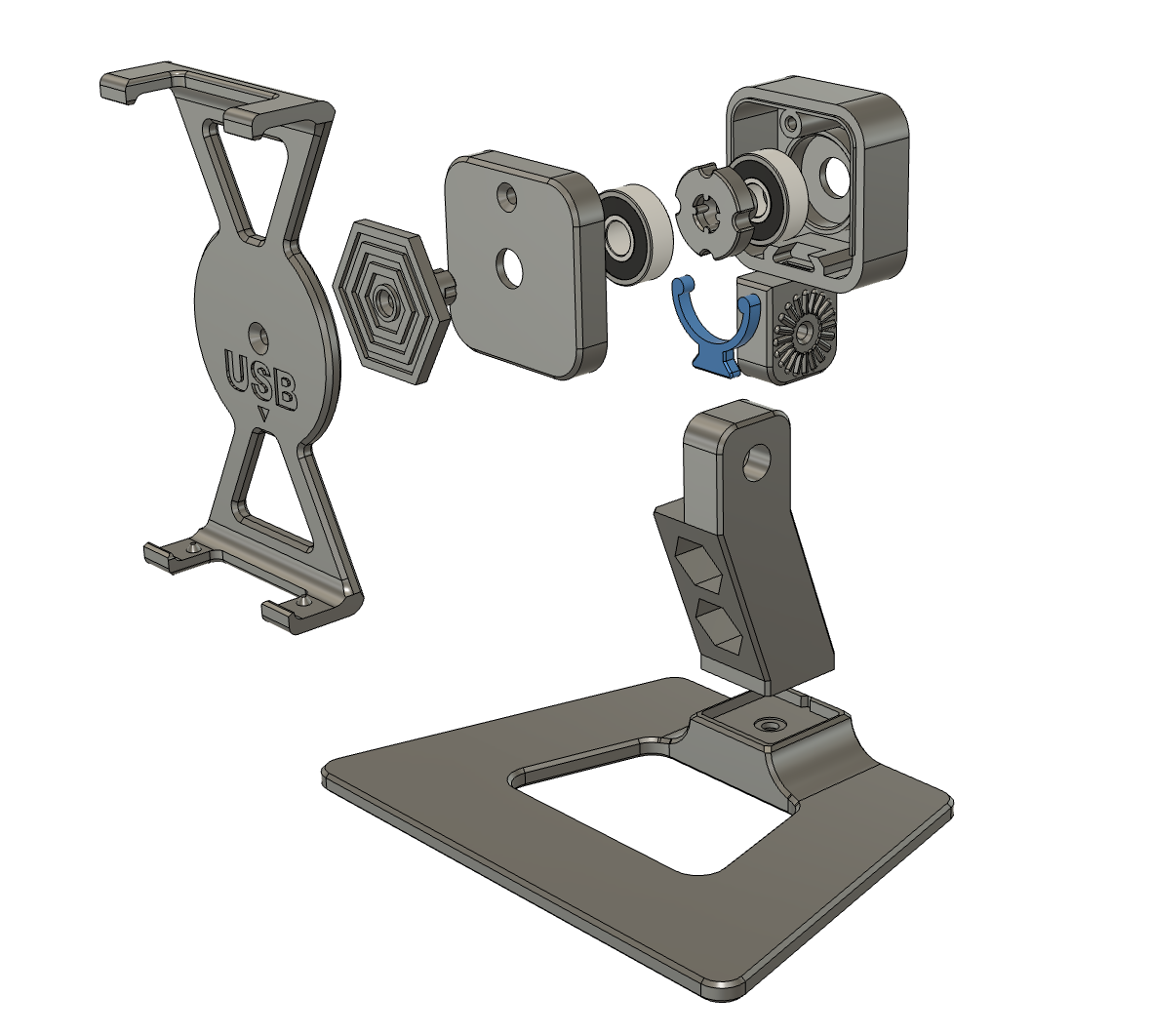

Các bộ phận cần thêm:

Để hoàn thiện việc lắp ráp RoTATE, bạn sẽ cần thêm một vài bộ phận (link đến một số bộ phận bên dưới).

2 x Vòng bi 608. Đây là loại vòng bi tiêu chuẩn kiểu bánh xe ván trượt.

1 x Vít xoay m4 x 8mm. Vít này để gắn đế vào phần thân đứng. Bạn có thể dùng ốc m4 thông thường thay thế.

1 x Long đền ép brass m4 Ezlok. Long đền này ép vào đáy của phần thân đứng và cho phép bạn cố định đế với thân đứng bằng vít xoay.

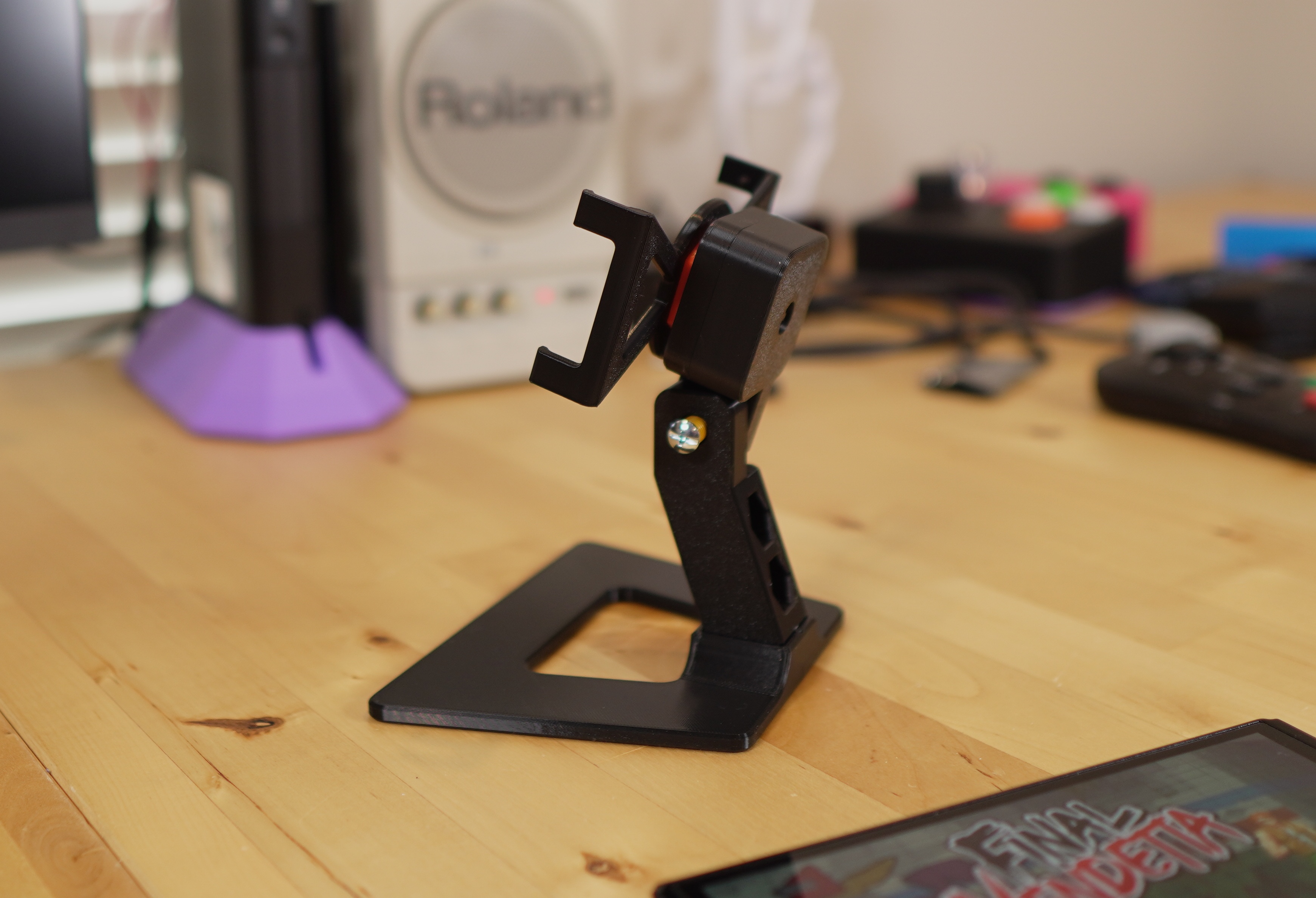

1 x Lò xo Vàng 8x20mm (Đây là một phần của cơ chế nghiêng và giữ đầu nối với phần thân đứng).

1 x Vít đầu truss m4x 30mm hoặc dùng ốc m4 thông thường có long đền (đây là một phần của cơ chế nghiêng và giữ đầu nối với phần thân đứng).

1 x Vít đầu bằng m3 x 12 (dùng để gắn hai nửa của đầu nối với nhau).

1 x Vít đầu bằng m3 x 30mm (dùng để gắn phần giữ Switch vào phần còn lại của cơ chế đầu nối).

1x Đai ốc m3 (gắn vào mặt sau của bánh răng).

4 x Chân đế cao su. Lắp chúng vào đáy đế để giữ giá đỡ không bị trượt.

Cài đặt In:

Tôi khuyên bạn nên in tất cả các bộ phận của RoTATE ở độ cao lớp 0.2mm và với 3 lớp tường/chu vi để tăng thêm độ bền. Không cần hỗ trợ. Bạn có thể in toàn bộ giá đỡ bằng PLA, tuy nhiên tôi đặc biệt khuyên bạn nên in bộ phận hình xương đòn (Spring) bằng PETG vì tính linh hoạt của nó. Nếu bạn in bộ phận lò xo bằng PLA, cơ chế sẽ chặt hơn (vì PLA thường cứng hơn) và lò xo sẽ bị hỏng theo thời gian vì PLA không phù hợp cho các bộ phận cơ khí được thiết kế để uốn/cong. Vì vậy, hãy in bộ phận lò xo bằng PETG nếu có thể.

Lắp ráp:

Xem video hướng dẫn lắp ráp này:

Không in được ư? Mình sẽ có bán sẵn sản phẩm này qua Stone Age Gamer vào giữa tháng 1.
