Kẹp Ray Dẫn Hướng Cho Máy Cưa Ray Makita / Festool

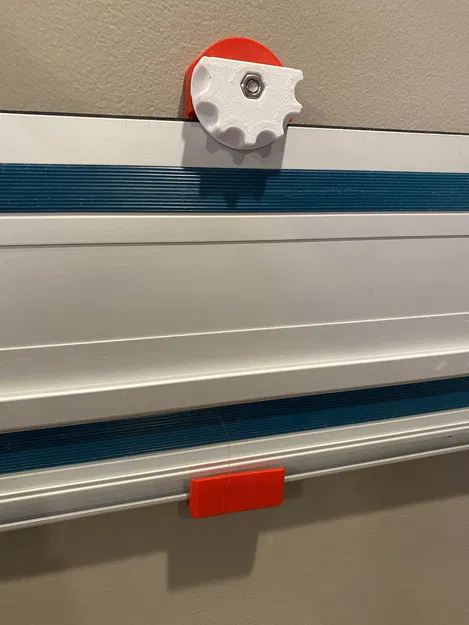

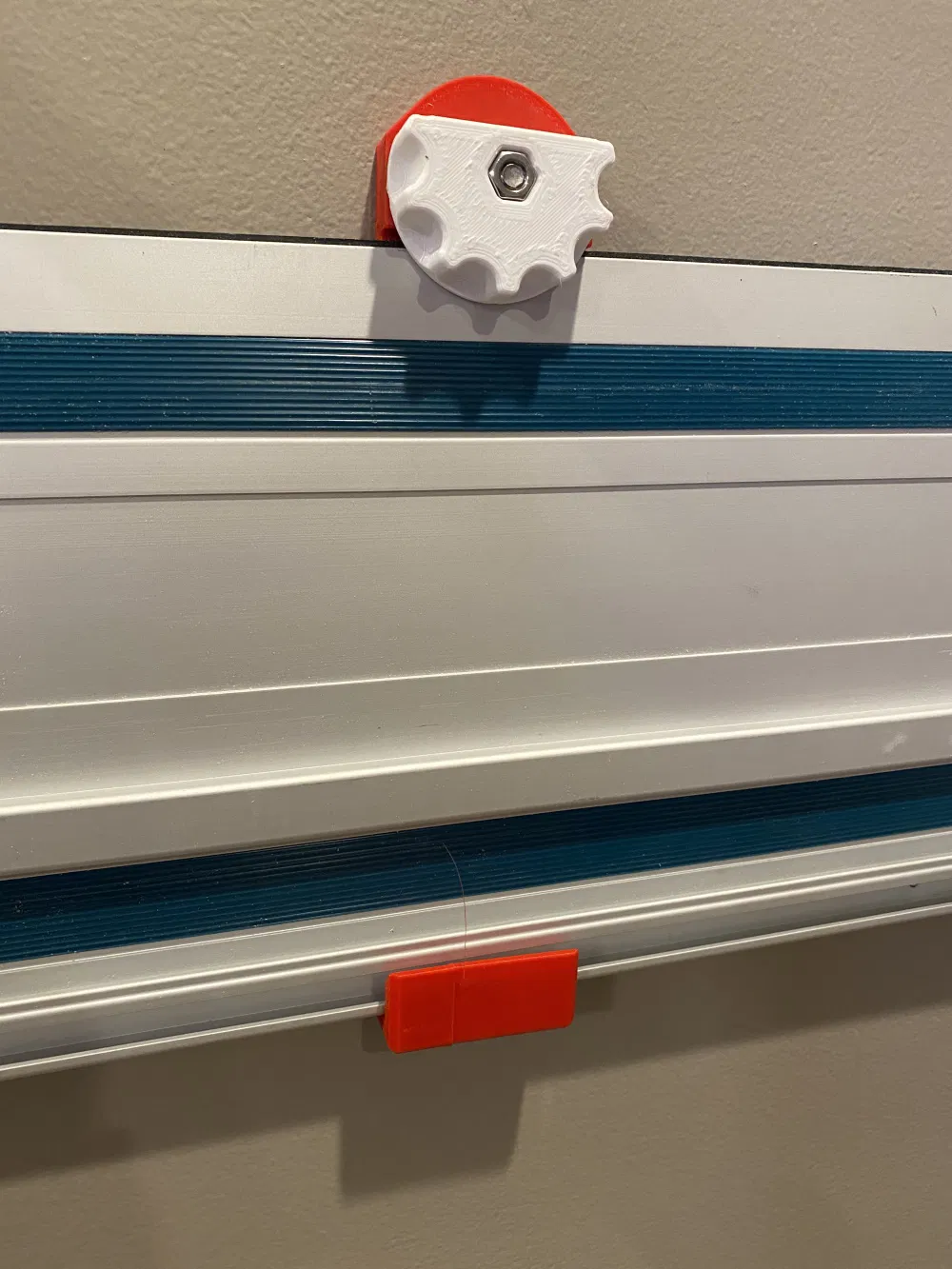

Kẹp ray dẫn hướng cứng cáp cho nhiều loại máy cưa ray khác nhau. Dùng một cặp để treo ray lên tường, cửa gara, v.v. Thiết kế hai mảnh, chắc chắn, dễ in và lắp ráp.
Mô tả
Thiết kế lại hoàn toàn cái kẹp ray dẫn hướng in-place siêu tiện của 3DDIY. Tui muốn treo mấy cái ray lên cửa gara, nên cần cái gì đó cứng cáp và chắc chắn hơn chút. Với lại muốn gắn mấy cái này mà cái mặt cao su úp lên trên để tránh làm hư nó nữa. Nên tui thiết kế cái bản hai mảnh này, y chang cái sản phẩm "cảm hứng" FastCap mà mấy bà mua tới 20 đô/cặp.
Cũng dễ hiểu thôi. In một cái đế (base) và một cái đai ốc (nut) theo hướng mặc định của STL (mặt phẳng cho đai ốc và nằm nghiêng cho đế). Vậy là nó cứng cáp nhất và không cần support luôn.
Lắp đế vào đai ốc bằng một con bu lông lục giác M6 x 20mm và đai ốc tương ứng. Mấy bà có thể chỉnh hướng của đai ốc M6 hoặc bu lông để đảm bảo nó "chặt" khi cái đai ốc của kẹp ở vị trí dưới/khóa.
Thiết kế để dùng một cặp vít pocket hole 1-1/4" để gắn, nhưng hiển nhiên mấy con vít có đáy phẳng tương tự cũng xài được.
Tui đề xuất xài ABS, PETG, hay loại nhựa nào khác cứng cáp hơn. Tui in mấy cái này bằng PETG với đầu phun 6mm, cao độ lớp 0.28mm và 3 lớp tường. Cứng cáp lắm. Tui khoái vụ này ghê.
Enjoy nha!
