Hộp Sách Linh Hoạt

Bản tiếng Anh ở dưới

= = = = =

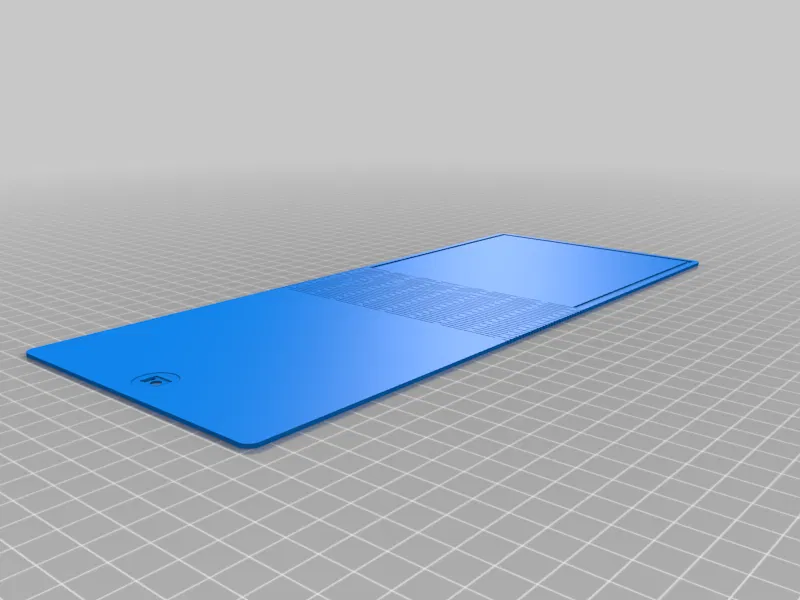

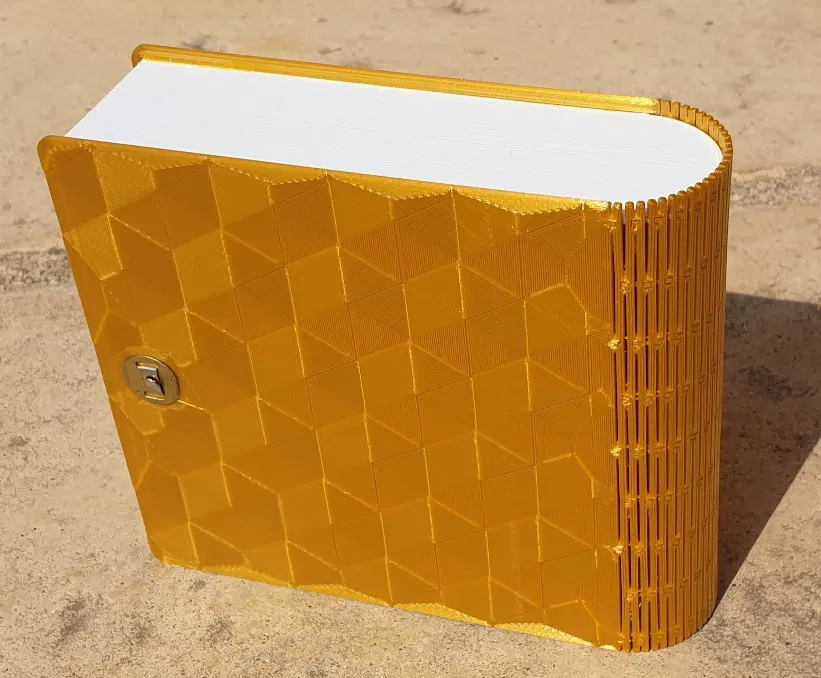

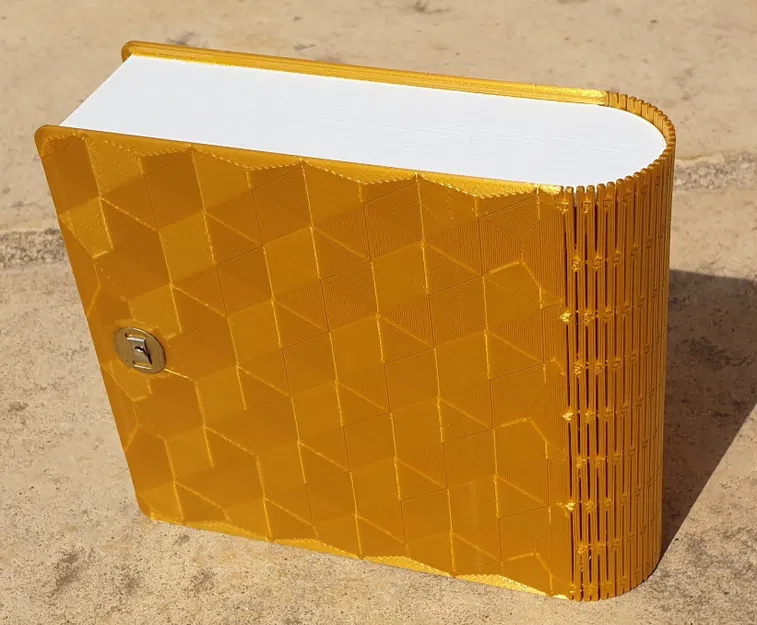

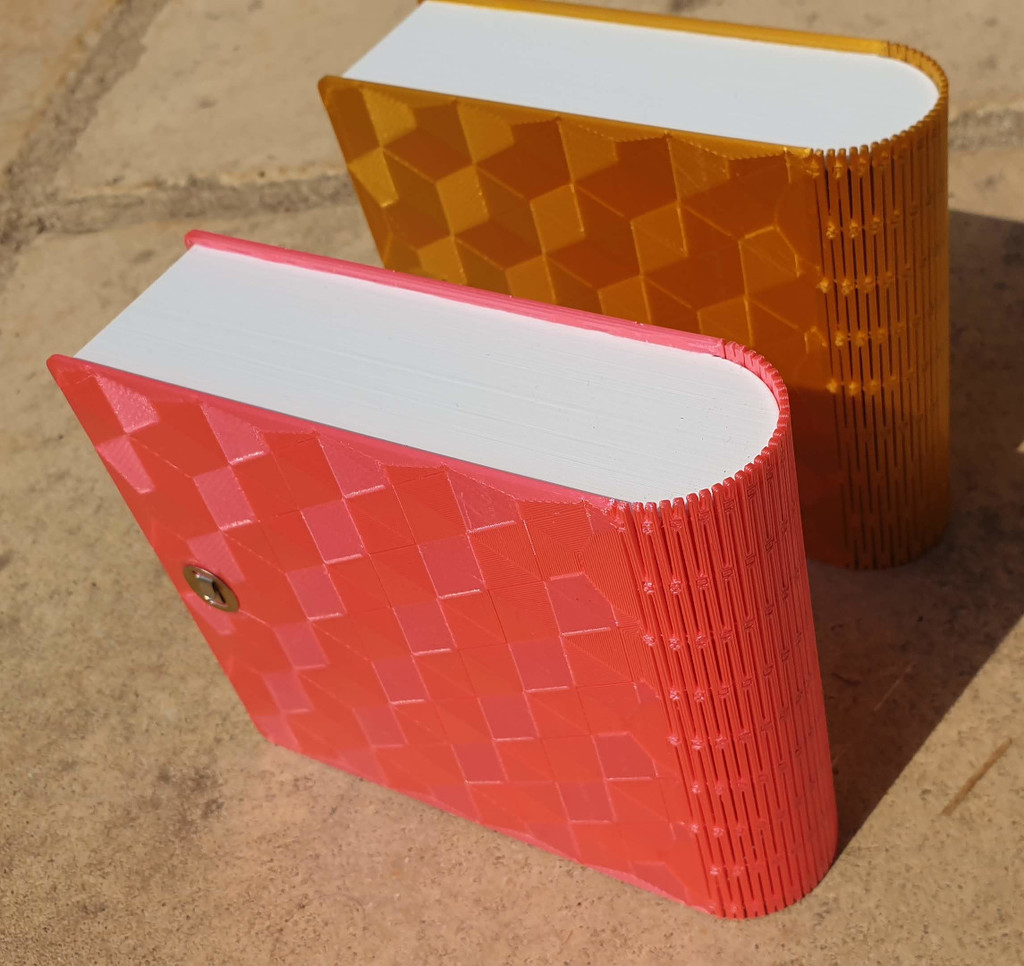

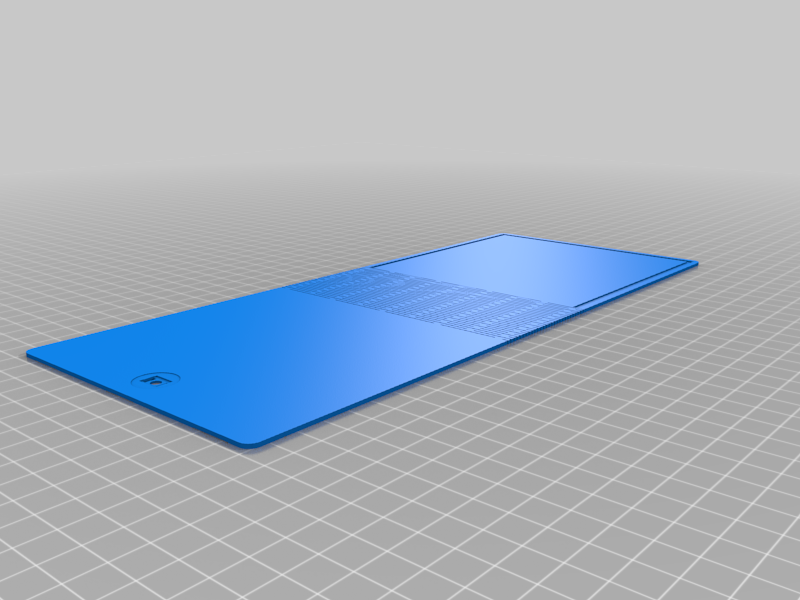

Một hộp đựng đồ hình cuốn sách. Bìa sách thì mềm dẻo, mấy cái họa tiết trên bìa nhìn như nổi khối (xem hướng dẫn in để có hiệu ứng y như vậy nha).

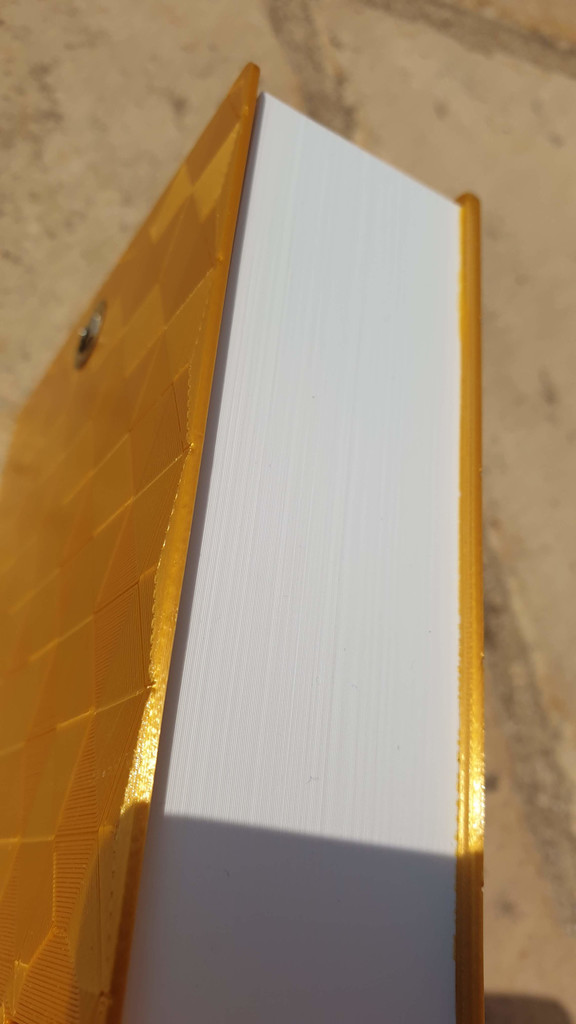

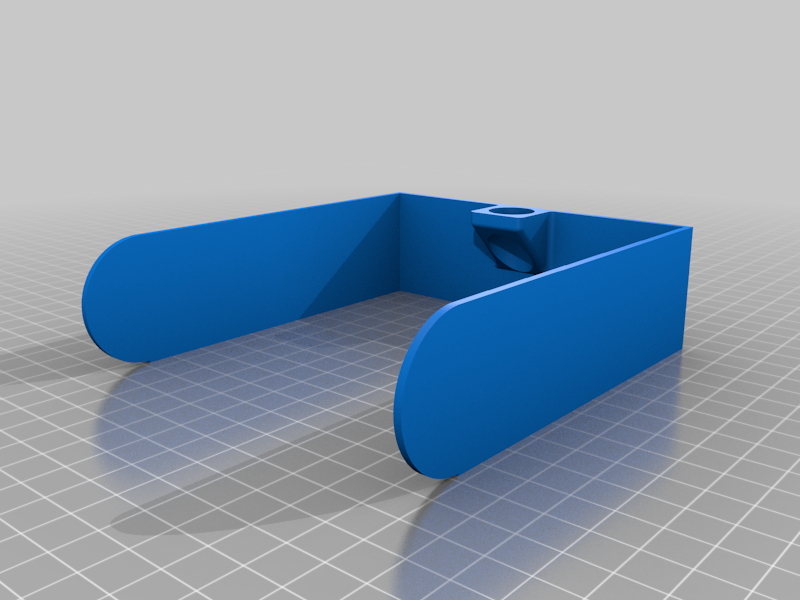

Những đường in trên thân hộp tạo ảo giác giống như những trang sách trên phần màu trắng.

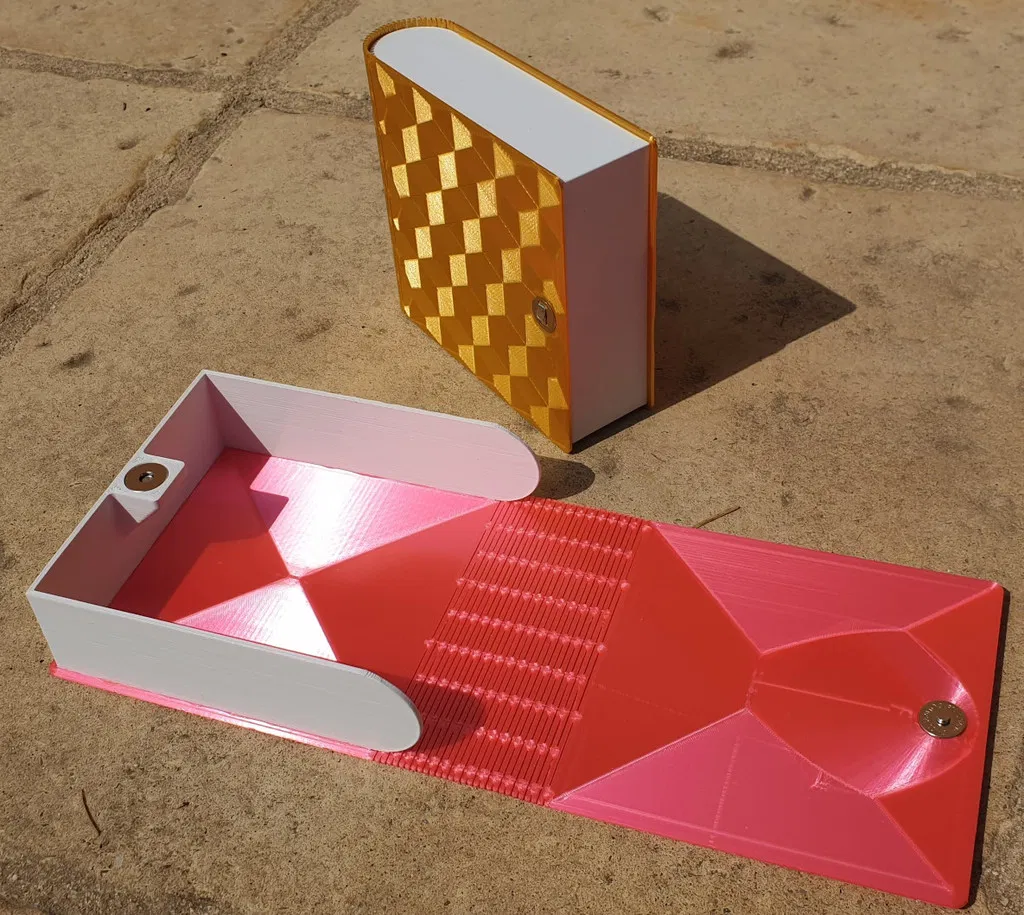

Lấy cảm hứng từ mẫu này https://cults3d.com/fr/mod%C3%A8le-3d/gadget/boite-livre-avec-charniere-vivante, tui đã làm lại một cái mà có thể in được bằng máy in thường (không cần 2 đầu phun). Thành phẩm cuối cùng thì cần dán phần bìa với phần trang sách lại với nhau.

Mắt công tắc thì phải xài nam châm tròn cỡ 14mm nha: https://www.amazon.fr/dp/B07K67Q8LD/

= = = = =

This is a storage box that look like a book. The cover is flexible and pattern on it makes appear some relief. Streak are done to make it look like some real sheets.

It is a remake of this model : https://cults3d.com/fr/mod%C3%A8le-3d/gadget/boite-livre-avec-charniere-vivante . But it can be printed with a single nozzle printer. You just need to glue the two part together.

To make it close properly, you have to add some magnet like those: https://www.amazon.fr/dp/B07K67Q8LD/

Cài đặt In

Máy in:

Artillery SideWinder X1

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

200

Infill:

20

Nhựa in:

... PLA multiple

Ghi chú:

Để có hiệu ứng nổi 3D trên các họa tiết ở bìa, bạn cần:

a) Dùng nhựa in bóng

b) Cài đặt để lớp in đầu tiên chạy theo kiểu vòng tròn đồng tâm (ví dụ, trong Cura: Print settings > Top/Bottom > Bottom Patern Initial Layer : Concentric)

Đối với phần trang sách, các đường in sẽ tạo hiệu ứng như ý muốn. Cá nhân tui thì in với độ dày lớp 0.2mm.

= = = = =

In order to make appear patern you need:

a) to use a shinny filament

b) ajust your seeting yo make the first layer be printed in concentric mode (in Cura: Print settings > Top/Bottom > Bottom Patern Initial Layer : Concentric)

For pages, just use 0.2mm layer size will give the desired effect.

Sau khi in

Để gắn phần trang sách vào bìa, tui đã dùng keo dán PVC (loại dán ống thoát nước).

Đối với nam châm, tui khuyên nên dùng vòng đệm đi kèm để phân bổ lực đều khi mở ra.

= = = = =

I have glued the cover to the pages by using PVC glue (for plastic drain pipes).

For the magnets, I recommend using the washers provided to distribute the force well when opening.

Category: Organization
