Bóng Pixar Luxo Jr. - 70mm và 42.67mm

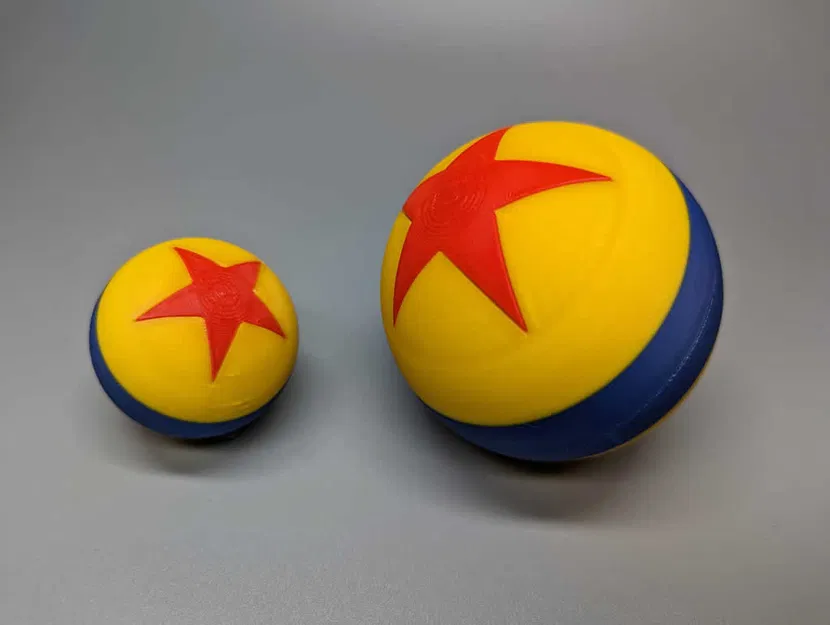

Một quả bóng theo chủ đề Pixar Luxo Jr. không cần AMS, AMS Lite, MMU hay bất kỳ bộ thay đổi vật liệu tự động nào khác. Các bộ phận được giữ với nhau bằng các chốt khóa nhỏ. Không cần keo dán. Kích thước bóng 70mm rất lý tưởng để tung hứng và quả bóng golf 42.67mm là một món đồ chơi vui nhộn cho mèo/trẻ em/người lớn. Nên giám sát nếu bạn định sử dụng chúng làm đồ chơi cho mèo, trẻ em hoặc người lớn.

Tôi đã in quả bóng bằng PETG nhưng bất kỳ loại sợi nhựa nào cũng có thể hoạt động tốt. Không cần hỗ trợ. Tôi đã sử dụng cài đặt mặc định cho chế độ cài đặt hệ thống “0.16mm Optimal @BBLX1C” trong Bambu Studio ngoại trừ những điều sau:

Strength > Walls : 3 Strength > Top/bottom shells > Top shell layers: 5 Strength > Top/bottom shells > Bottom shell layers: 5 Strength > Sparse infill > Sparse infill pattern: Cubic Others > Bed adhesion > Brim type: No-brim Others > Prime tower > Width: 20mm Others > Prime tower > Prime volume: 20mm3 Others > Flush options > Flush into objects' infill: enabled

Vì mỗi cuộn sợi nhựa có thể có thành phần khác nhau, bạn có thể phải điều chỉnh kích thước khe/lỗ của chốt khóa bằng cài đặt X-Y hole compensation. Tôi đề xuất điều chỉnh cài đặt theo gia số (+/-) 0,1mm để có độ vừa vặn tốt nhất và dễ lắp ráp.

Quality > Precision > X-Y hole compensation: .1mm increments

Có thay đổi sợi nhựa ở lớp 63 cho quả bóng 70mm và lớp 33 cho quả bóng 42.67mm để thay đổi màu từ dải trung tâm sang màu bên ngoài.

Sợi nhựa đã sử dụng:

• Overture Red PETG
• Overture Blue PETG
• California Filament Golden Yellow PETG

Hướng dẫn lắp ráp:

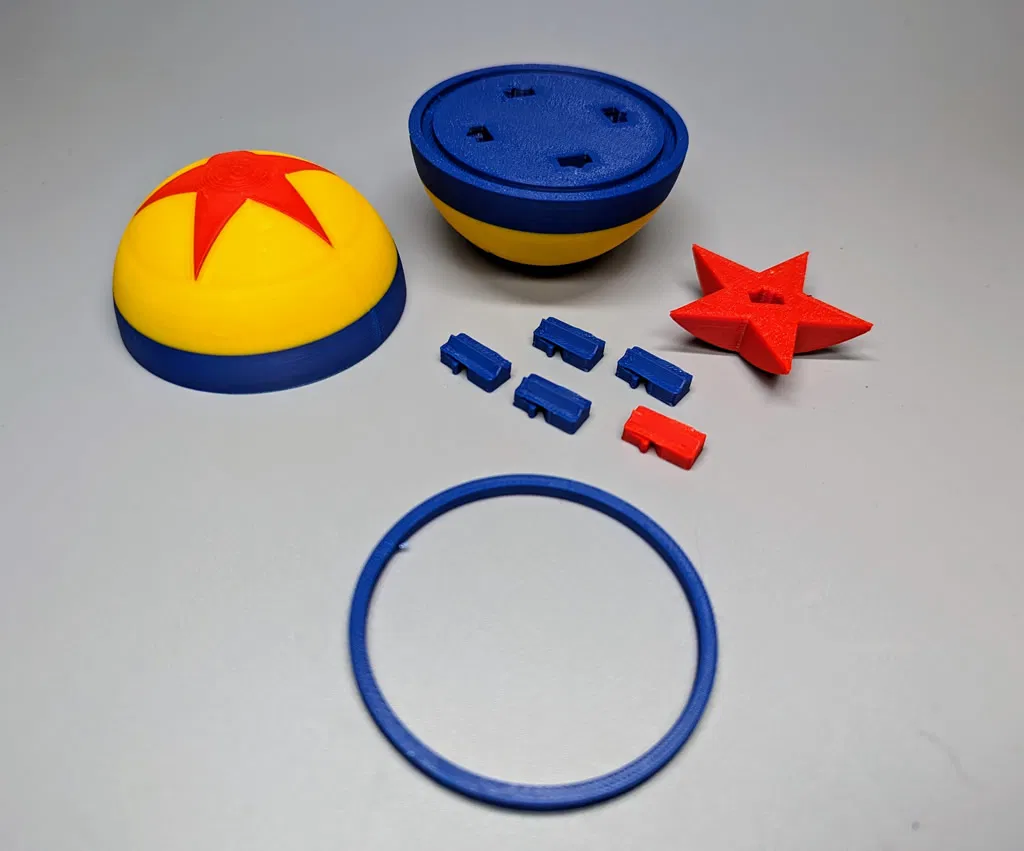

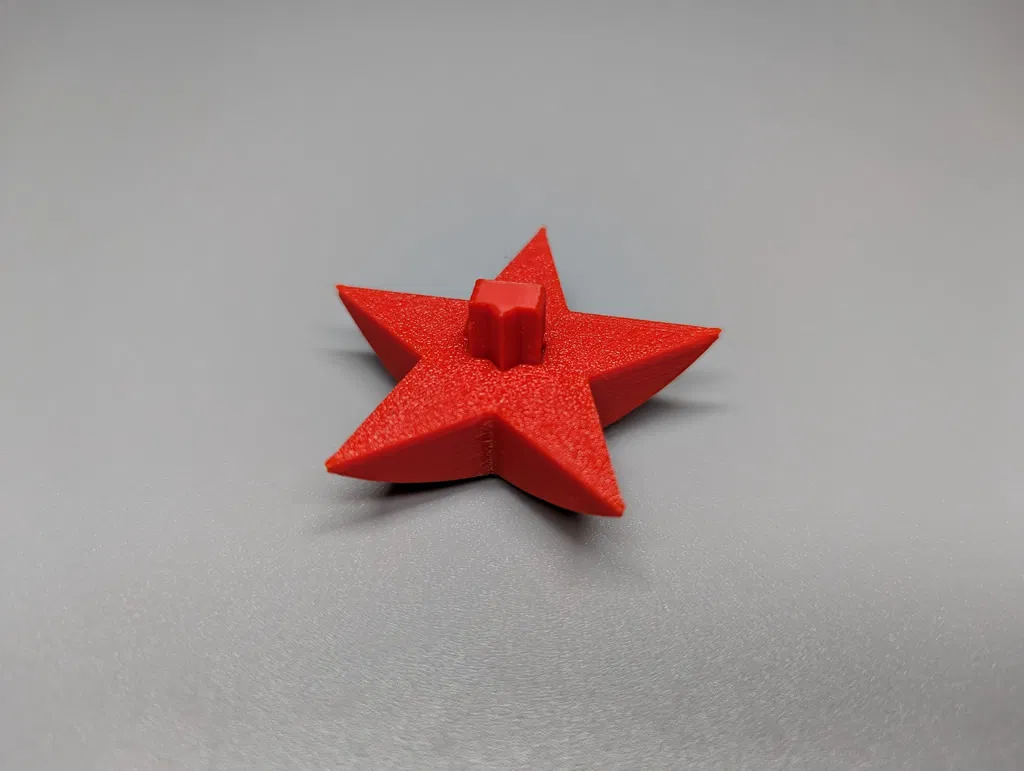

1. Chèn một chốt khóa vào mỗi mảnh hình ngôi sao. Đảm bảo rằng khía trên chốt khóa được định hướng chính xác. Sử dụng chốt khóa mini cho các mảnh hình ngôi sao 42.67mm.

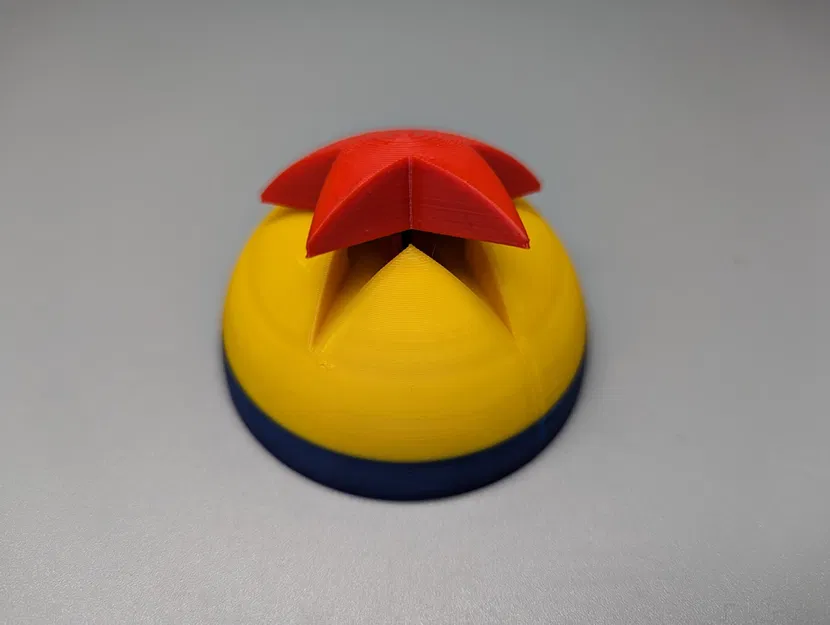

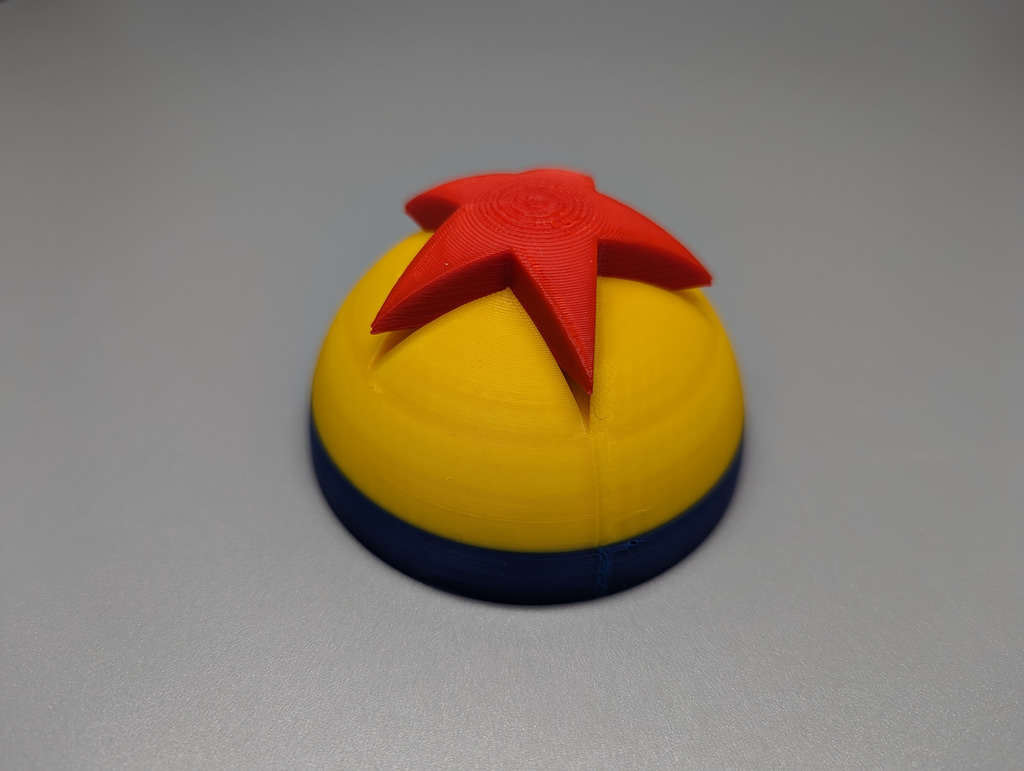

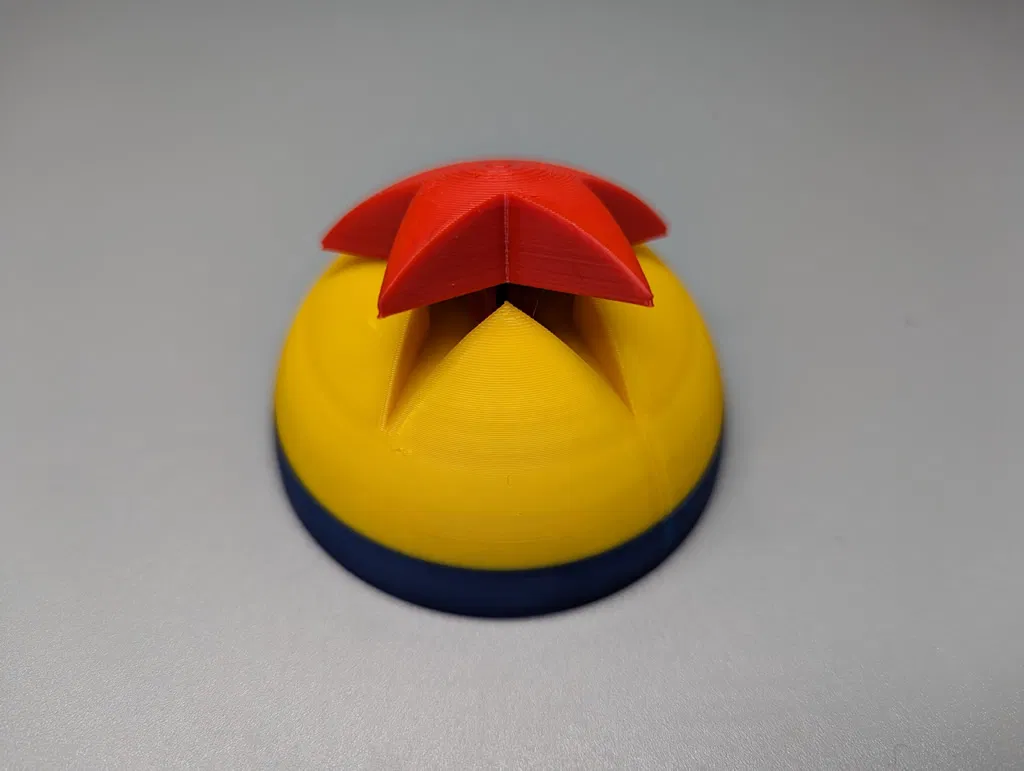

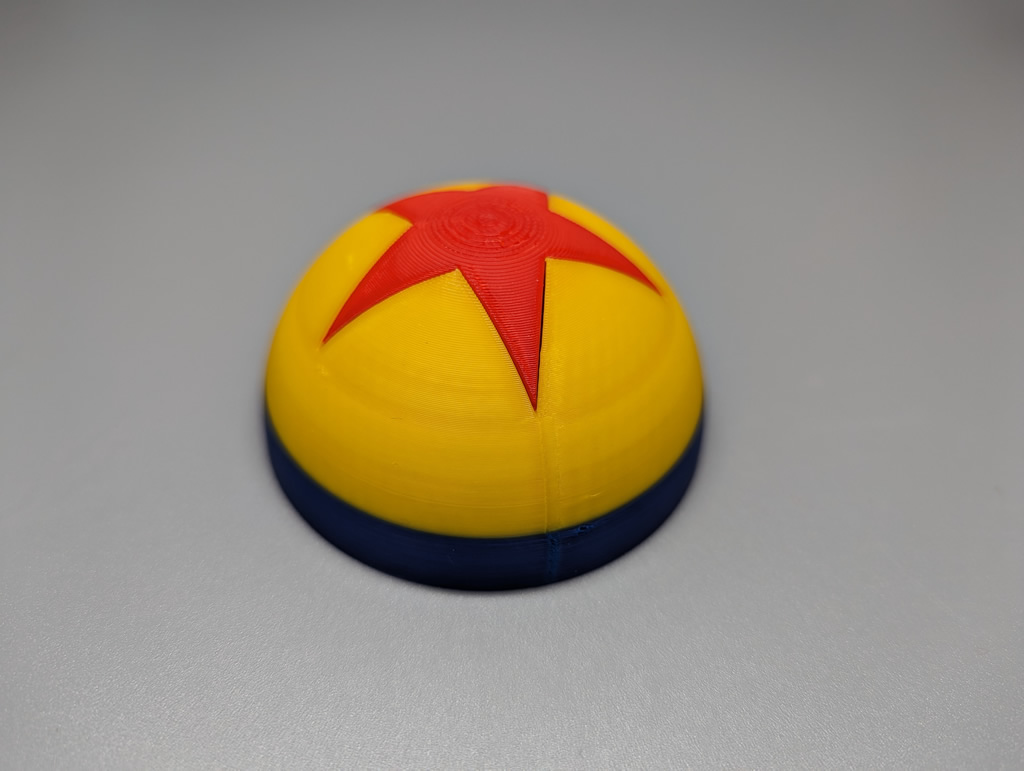

2. Chèn các mảnh hình ngôi sao vào mỗi nửa quả bóng. Đảm bảo rằng khía trên chốt khóa được định hướng chính xác. Cẩn thận với các đầu nhọn của ngôi sao.

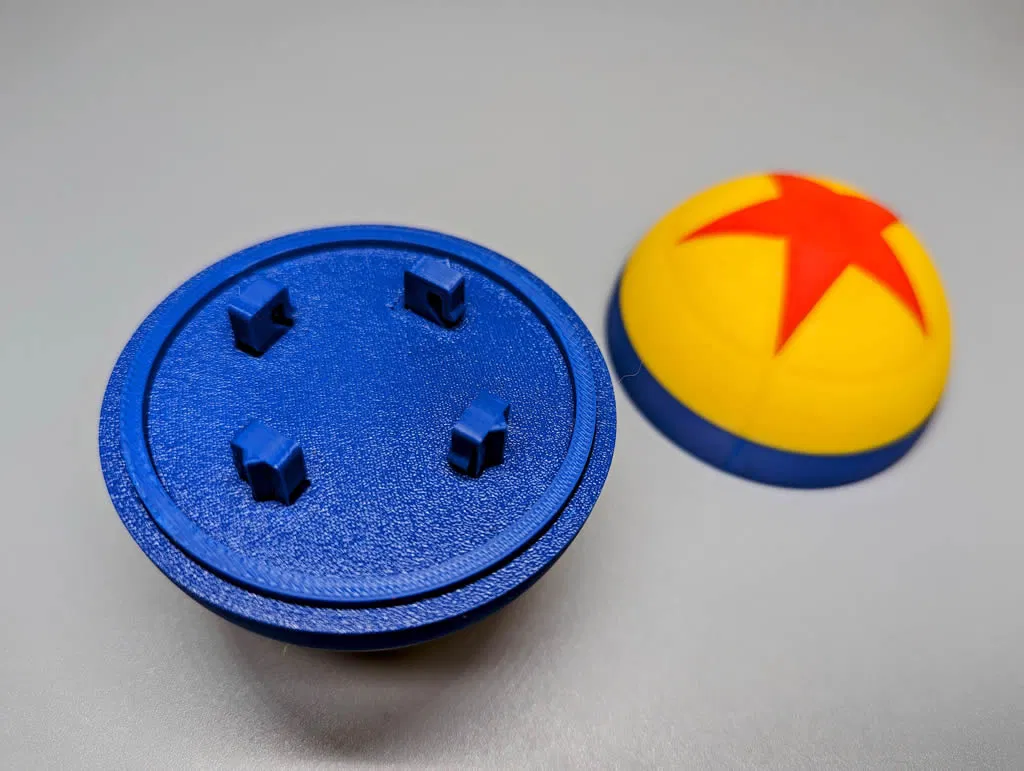

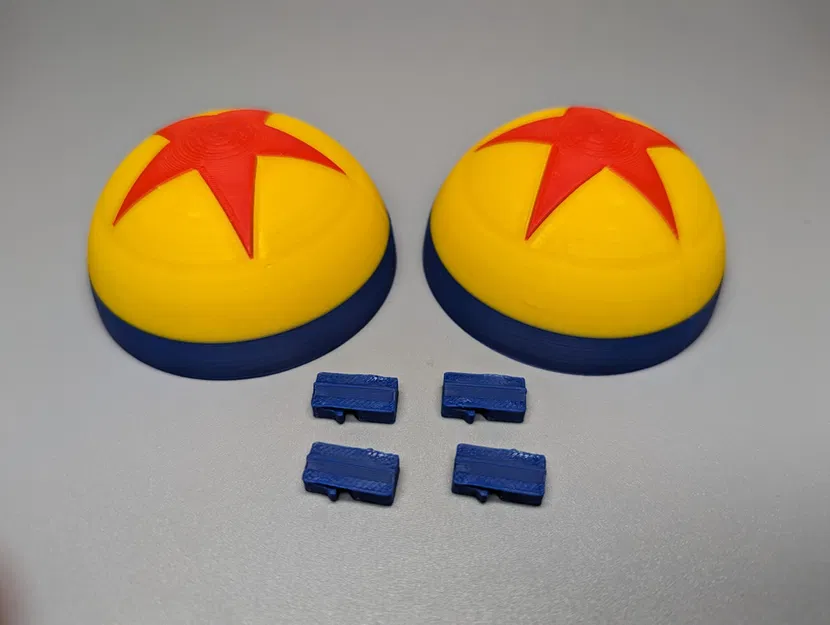

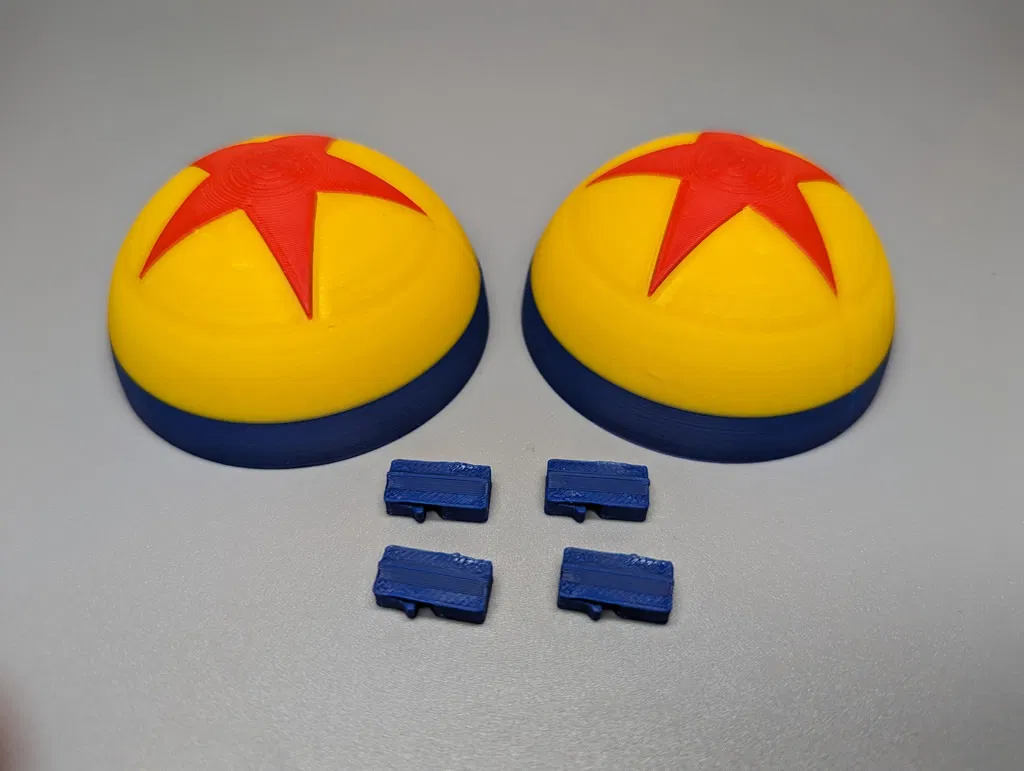

3. Chèn (các) chốt khóa còn lại (4 - 70mm, 2 - 42.67mm) vào các khe của một nửa quả bóng.

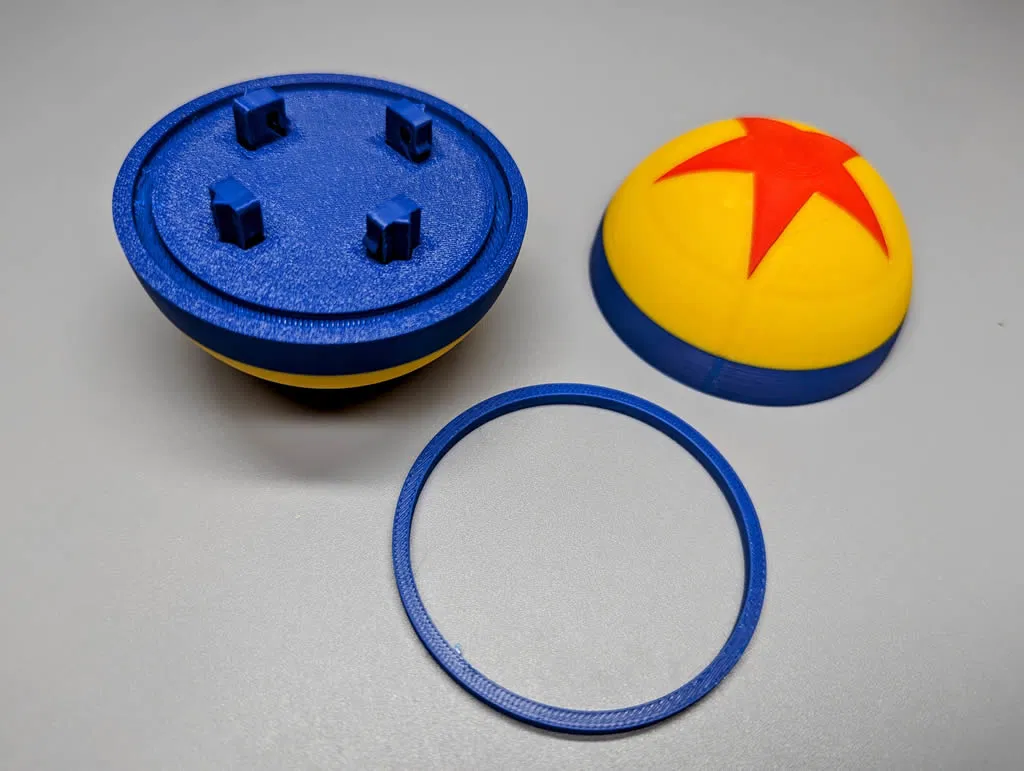

4. Chỉ đối với quả bóng 70mm, hãy lấy vòng định vị và lắp nó vào khe tròn của nửa quả bóng này.

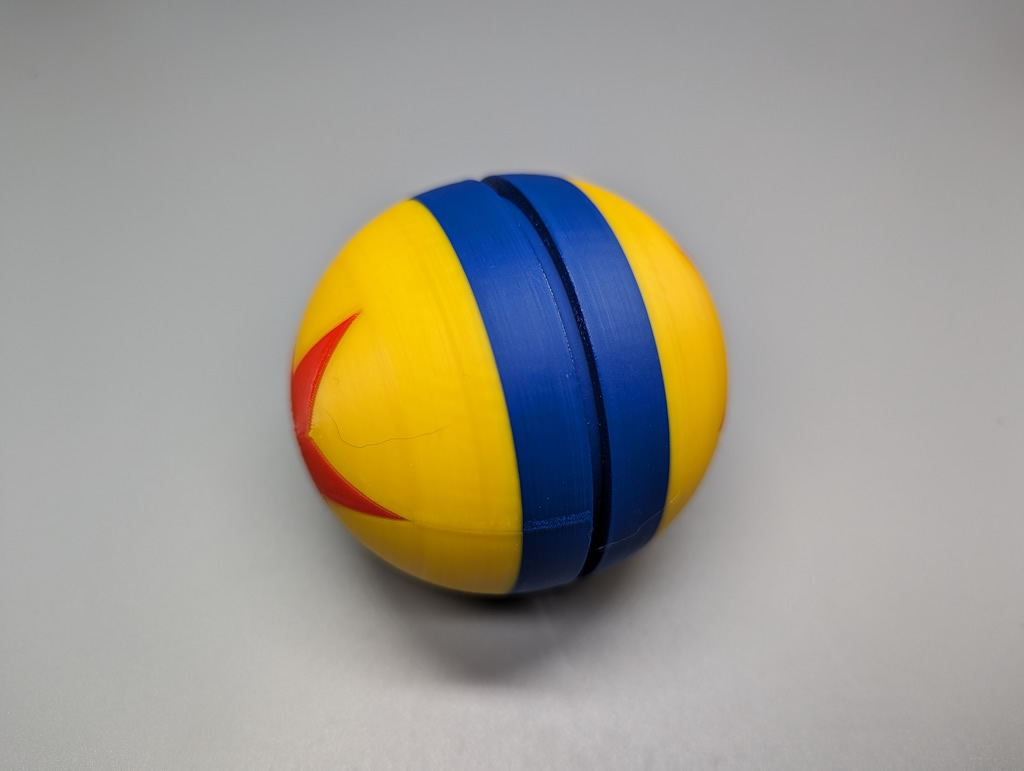

5. Bây giờ, hãy lấy nửa còn lại của quả bóng và đẩy nó vào đầu kia của các chốt khóa, đảm bảo các khía được định hướng chính xác, vòng định vị khớp với khe tròn và cho đến khi bạn nghe thấy cả hai chốt bật kêu.

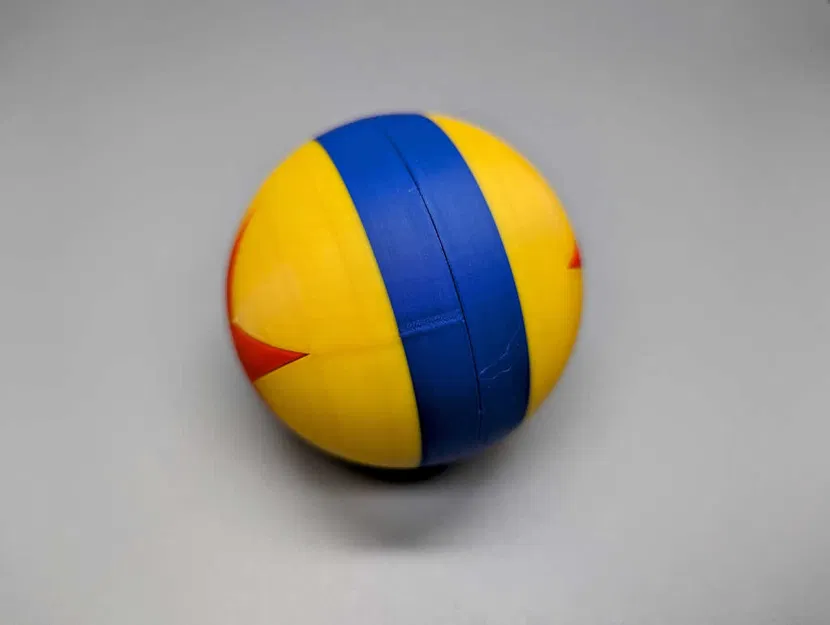

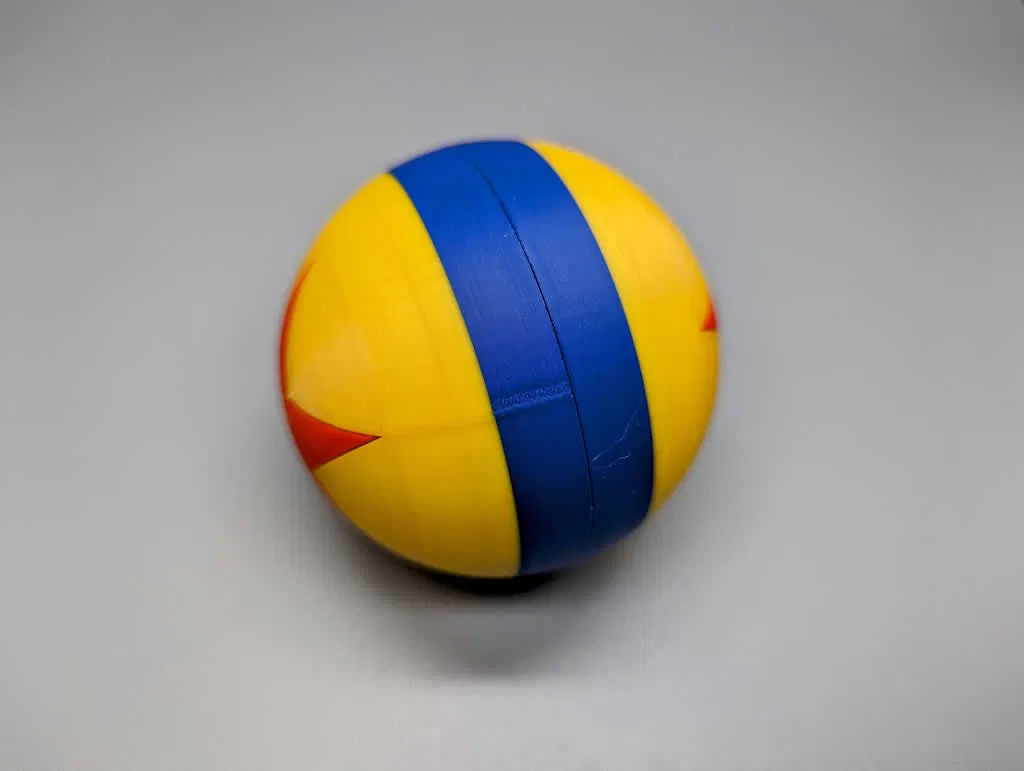

6. Cả hai nửa quả bóng phải bằng phẳng với nhau.
