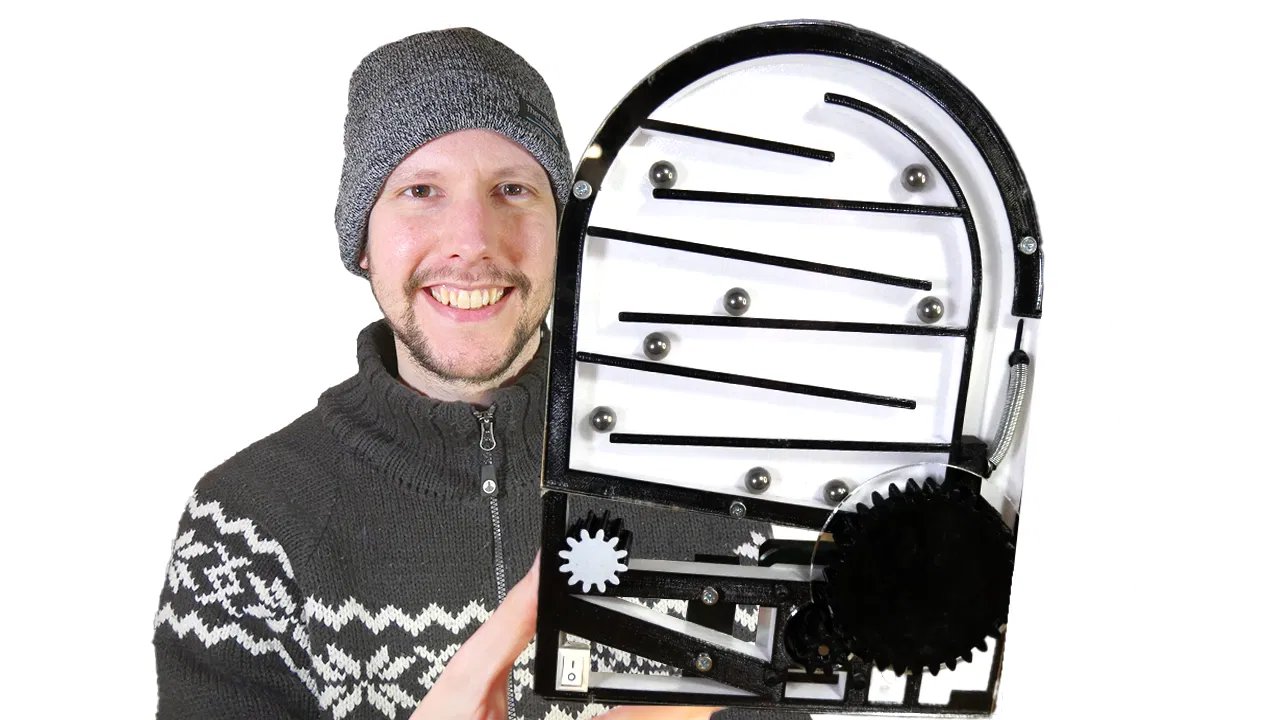

Đồ chơi phóng bi thép

Phát hành video YouTube ngày 01/01/2024 Code Arduino: https://github.com/JensMakerAdventures/SatisfyingPinball

Tài liệu bổ sung:

• Tấm che mặt trước: tấm acrylic trong suốt. Chúng hữu ích để bi không bay vào mắt bạn. Tôi đã cắt laser chúng.
• Động cơ bước NEMA 17HS4023 https://nl.aliexpress.com/item/1005004963609855.html
• Công tắc Bật/Tắt (xin lỗi không tìm được link), lỗ gắn trên mặt trước có chiều cao 13,7 mm và chiều rộng 8,8 mm
• Arduino CNC shield V3 https://nl.aliexpress.com/item/32548695669.html
• Arduino, loại 5V nào cũng được
• Dây Dupont
• Trình điều khiển động cơ bước TMC2208 https://nl.aliexpress.com/item/1005003287937798.html
• Mô-đun bộ mã hóa vòng xoay (Rotary Encoder Module) cho Arduino https://nl.aliexpress.com/item/1005002132981406.html
• Lò xo. Tôi đã lấy một cái từ gói lò xo đa dạng phù hợp.
• Bi kim loại, tôi đã dùng loại 9 mm https://nl.aliexpress.com/item/1005003281616396.html
• Nguồn điện, tôi đã dùng bộ 12V còn dư từ modem cũ cho trình điều khiển động cơ bước và dùng bộ điều chỉnh điện áp trên Arduino cho 5V
• Vòng đệm ren cho M2 (bánh răng lớn) và M3 (thanh răng).
• Bu lông và đai ốc M2 và M3 với nhiều kích cỡ khác nhau, có vòng đệm O-ring.
• Vòng bi đường kính ngoài 17mm, đường kính trong 6mm, dày 5 hoặc 6 mm

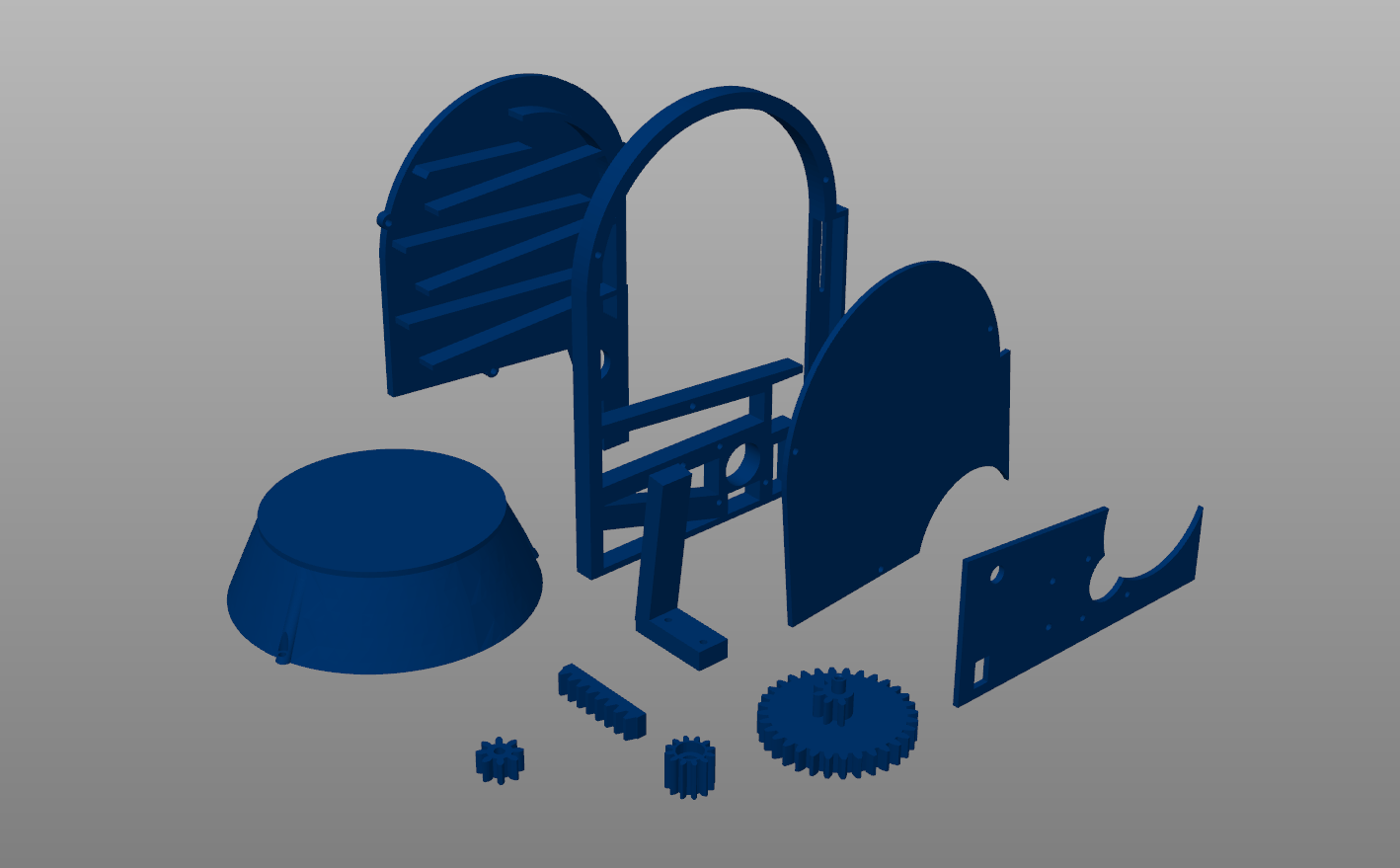

Supports: Mọi thứ có thể in mà không cần support, ngoại trừ nắp lưng (hoặc ít nhất là tôi đã dùng support cho lỗ vít ở đó).

Chất liệu: Tôi đã dùng PETG để in các bộ phận, đầu phun 0,4mm (mặc định) trên máy Prusa i3 MK2.

Cài đặt in và chiều cao lớp: Cài đặt in được đặt trên hồ sơ PrusaSlicer "0.35mm FAST" có chiều cao lớp 0,35 mm.

Infill: Tôi đã sử dụng 80% infill cho bánh răng, thanh răng và giá đỡ. Các bộ phận khác tôi in ở mức 20%.

Tôi có thể dùng mẫu này để: Gây ấn tượng với bạn bè hay làm bà thích thú? Có. Kiếm tiền? Không.

Nó thuộc giấy phép Creative Commons Ghi công - Phi thương mại. Nếu bạn sử dụng mẫu này công khai, bạn cần ghi công tác giả. https://creativecommons.org/licenses/by-nc/4.0/deed.en
