Giá đỡ cáp và giá đỡ cho mô-đun laser 10W LU2-10A trên Ortur LM ...

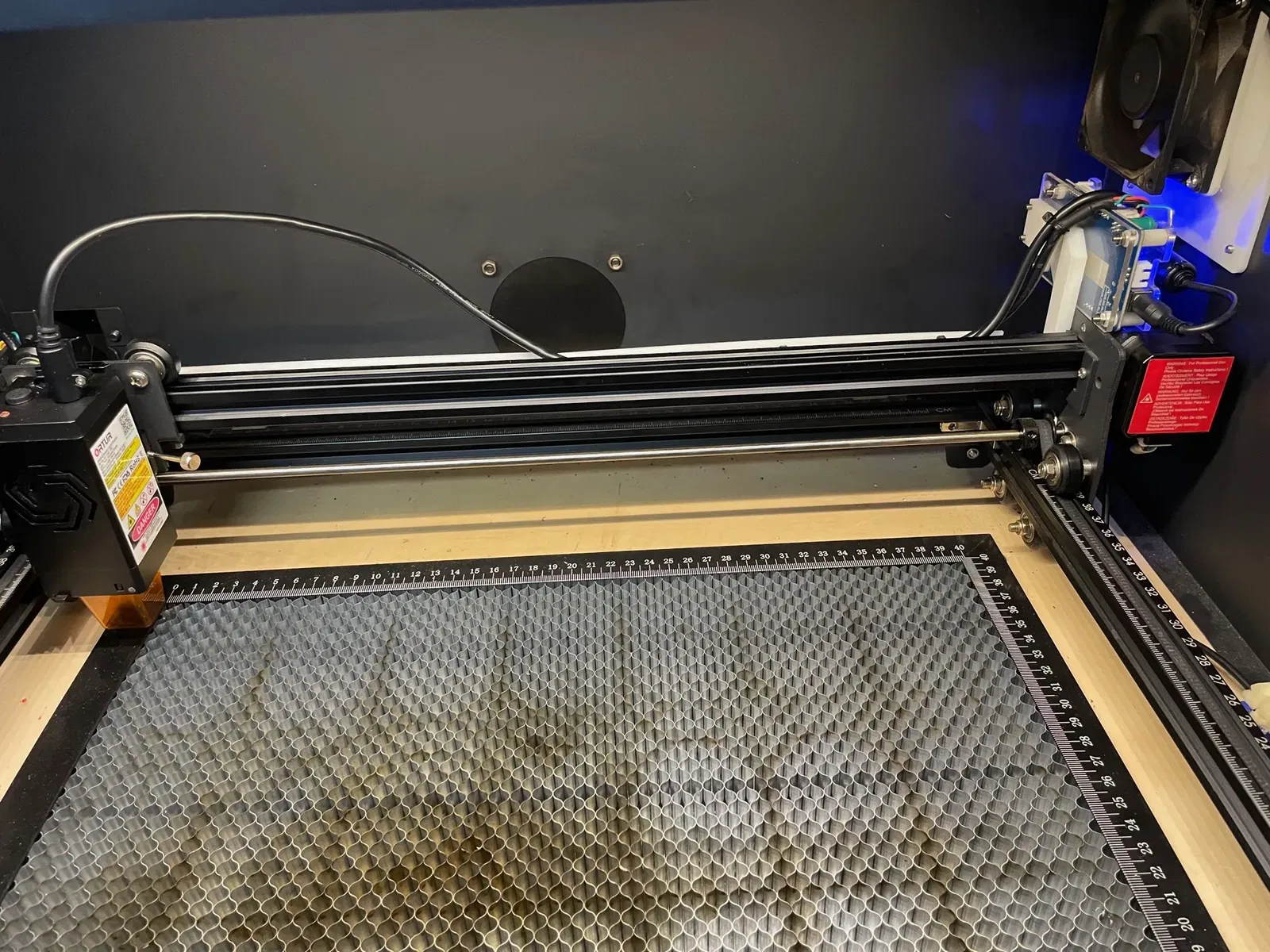

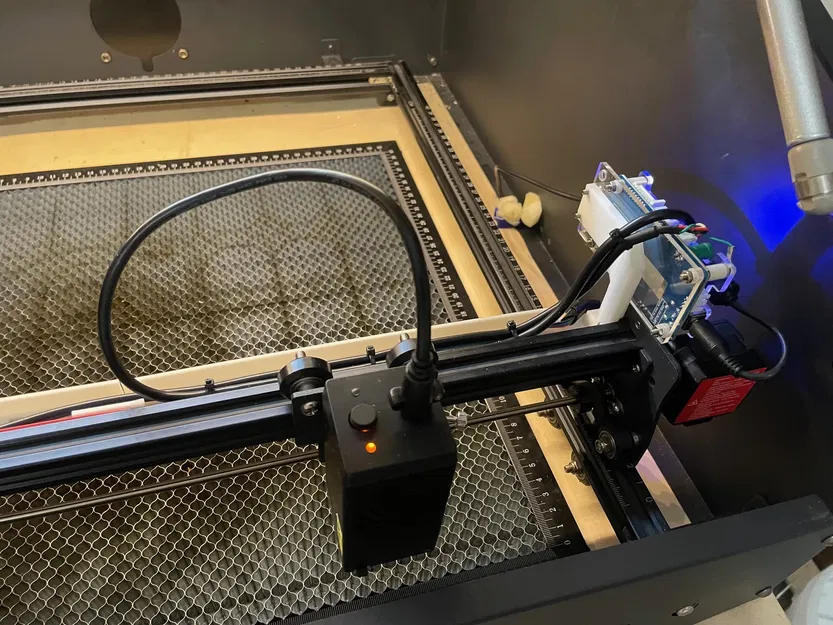

Tôi đã nâng cấp Ortur LM2 Pro S2 của mình với mô-đun laser 10W LU2-10A mới và cần một cái gì đó để quản lý cáp và một giá đỡ cho bo mạch mới đi kèm với mô-đun laser. Thông tin thêm - Laser Ortur của chúng tôi được gắn bên trong Vỏ Kim Loại Ortur gốc!

Cảm ơn @henchy_393989, tôi đã tìm thấy cấu trúc hỗ trợ cáp tuyệt vời của anh ấy và cuối cùng đã điều chỉnh nó theo nhu cầu của mình.

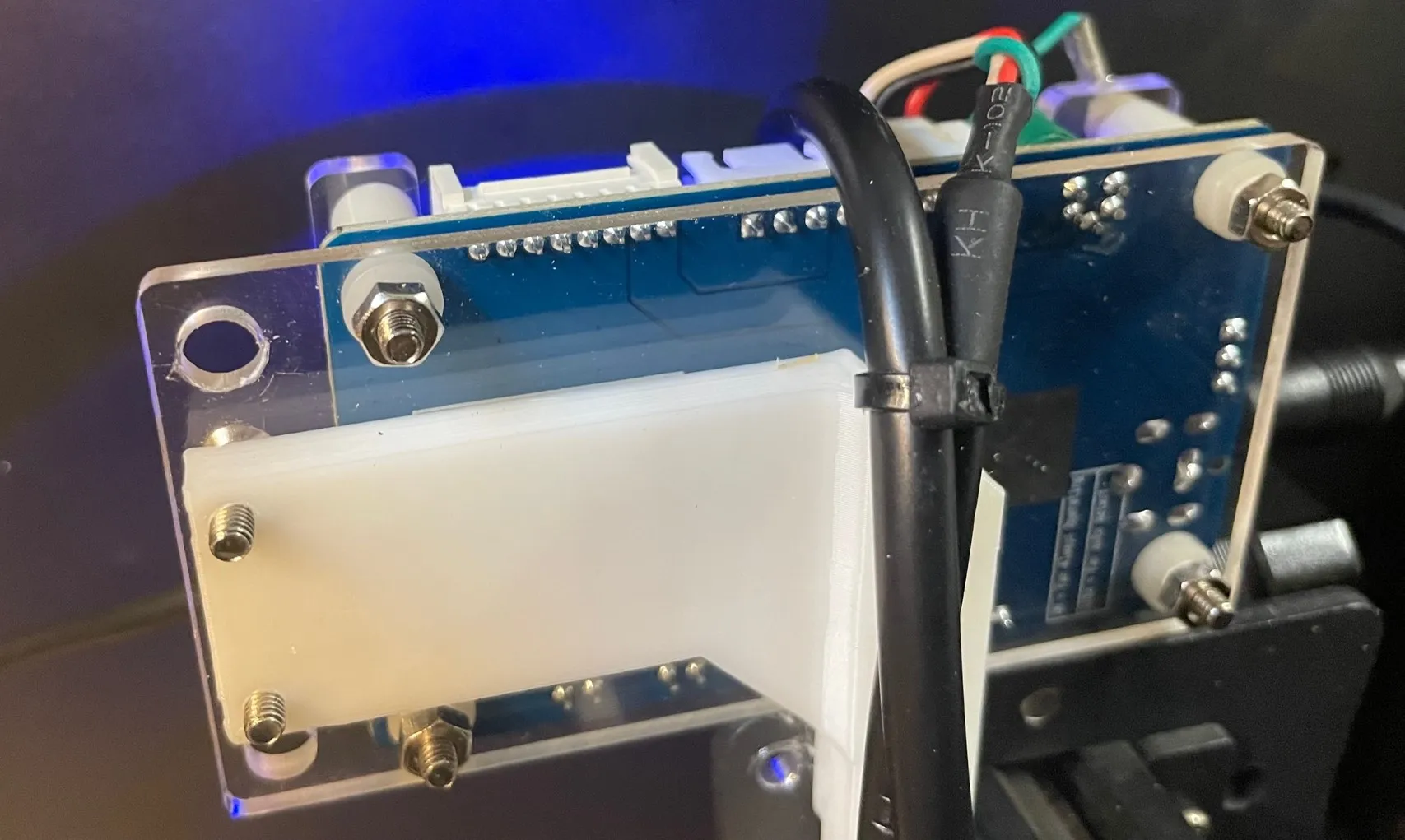

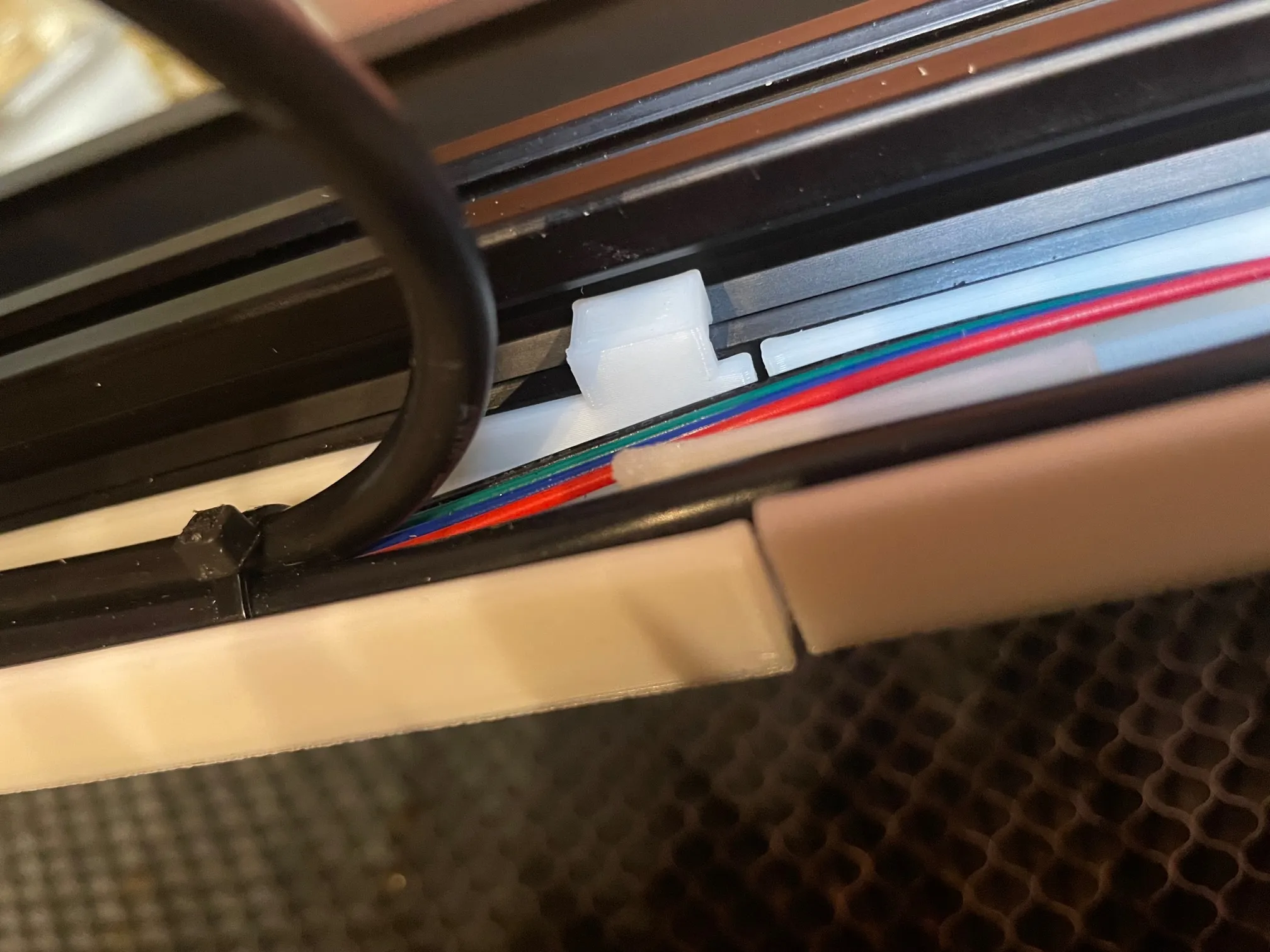

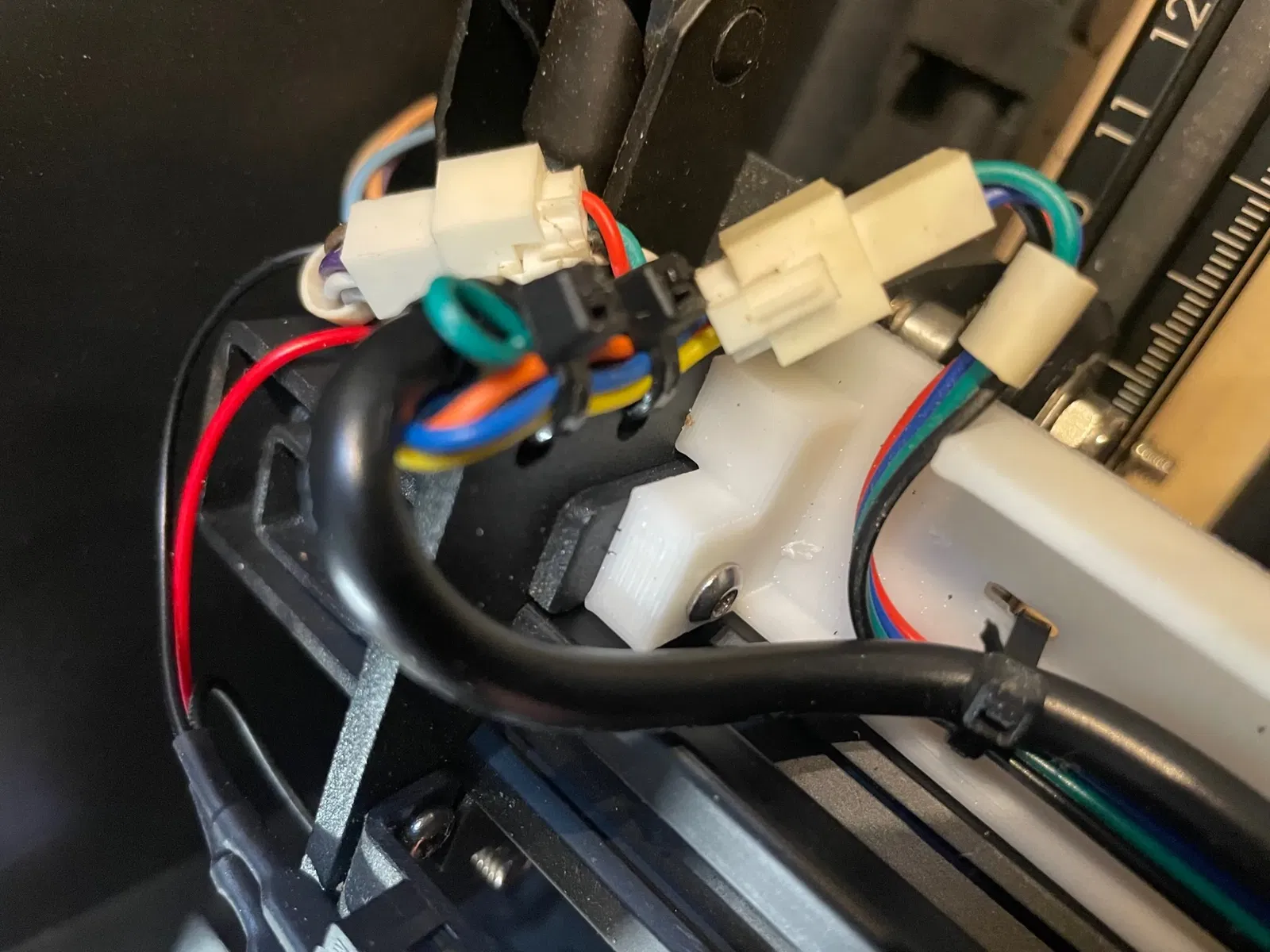

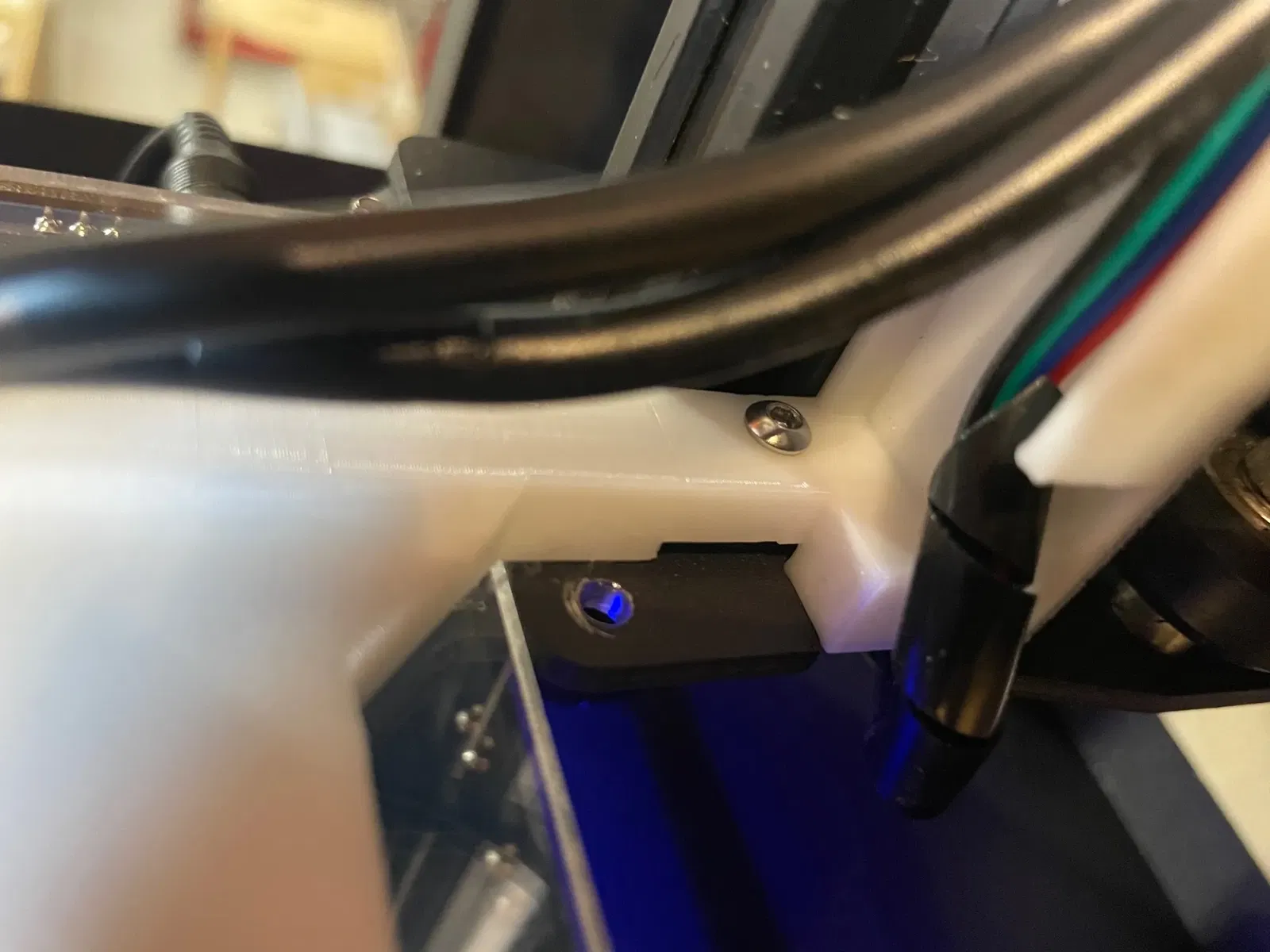

Tất cả những gì bạn cần là một vài dây buộc, 2 vít M3x10 mới ở mỗi bên của các phần hỗ trợ cáp và 2x M3x8 để giữ bo mạch ở vị trí. Ở bên này, tôi đã cắt ren trong hai lỗ. Nó sẽ giữ cho mọi thứ gọn gàng hơn sau này. Phần bên phải cũng chứa một cái móc phù hợp với profile nhôm của trục x. Điều này cung cấp đủ hỗ trợ cho cả hai phần để chúng không rơi ra khi cáp được gắn bên trong. Tôi nghĩ rằng những bức ảnh của tôi sẽ cho bạn biết mọi thứ bạn cần.

In với hỗ trợ!

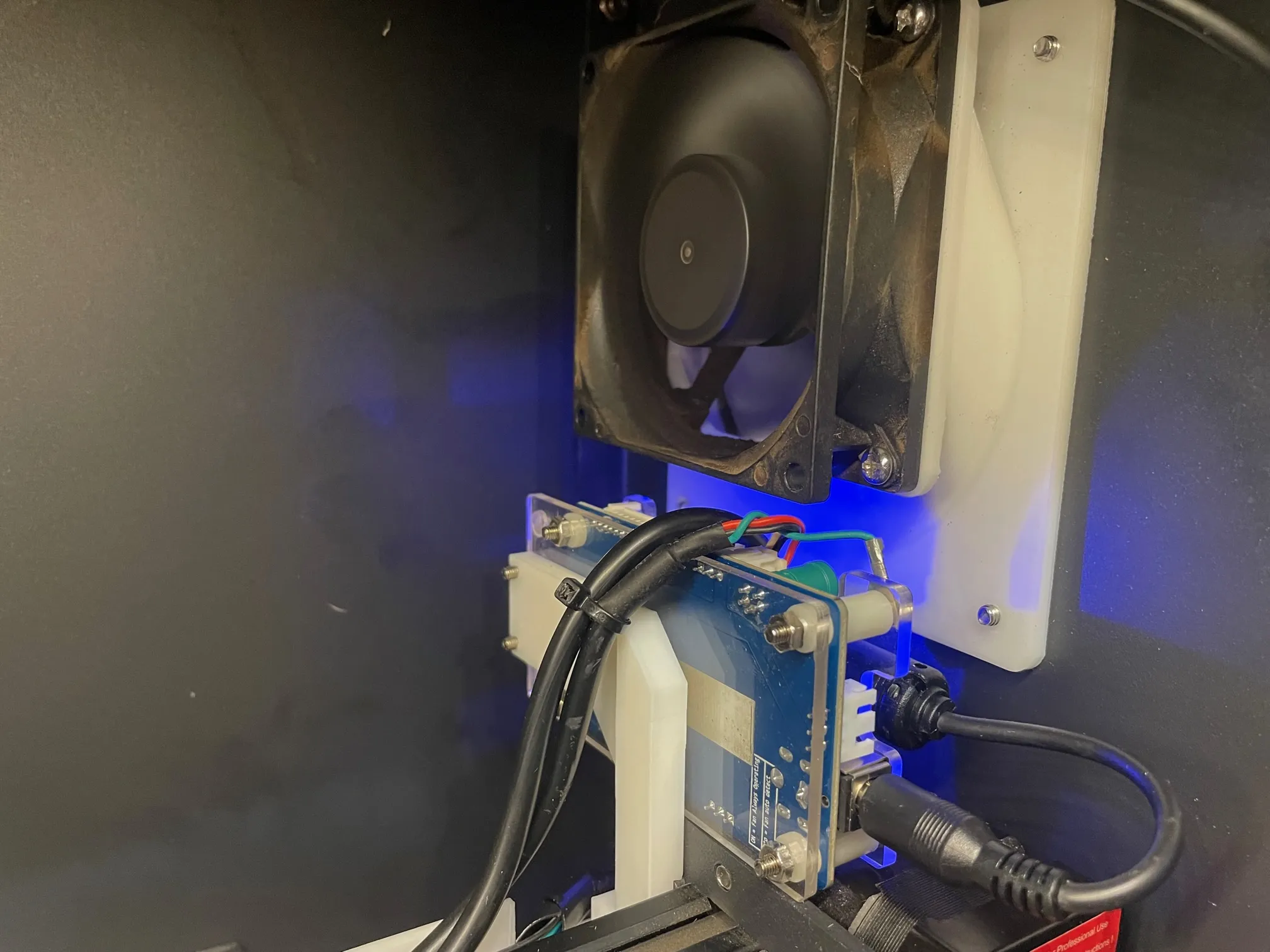

Nếu bạn đang thắc mắc về lỗ thông gió laser của tôi, tôi đã lắp đặt nó ở bên phải của vỏ và làm một giá đỡ phù hợp cho một quạt 80mm bổ sung. Bạn có thể tìm thấy những phần này trong các phần đã được công bố của tôi.
