Giá Đỡ Cuộn Dây Lắp Bên Hông Creality K1 Max - Bản REMIX Có Ống Dẫn PTFE
Đây là bản remix giá đỡ cuộn dây gắn bên hông cho Creality K1 Max, có bổ sung ống dẫn PTFE. Sử dụng khớp nối khí nén PC4-M10, giữ ống PTFE zin. Cần vít M3 và vòng bi 608 để lắp ráp. Bản cập nhật có thêm tùy chọn gia cố góc 90 độ chống cong khi rút dây.
Mô tả

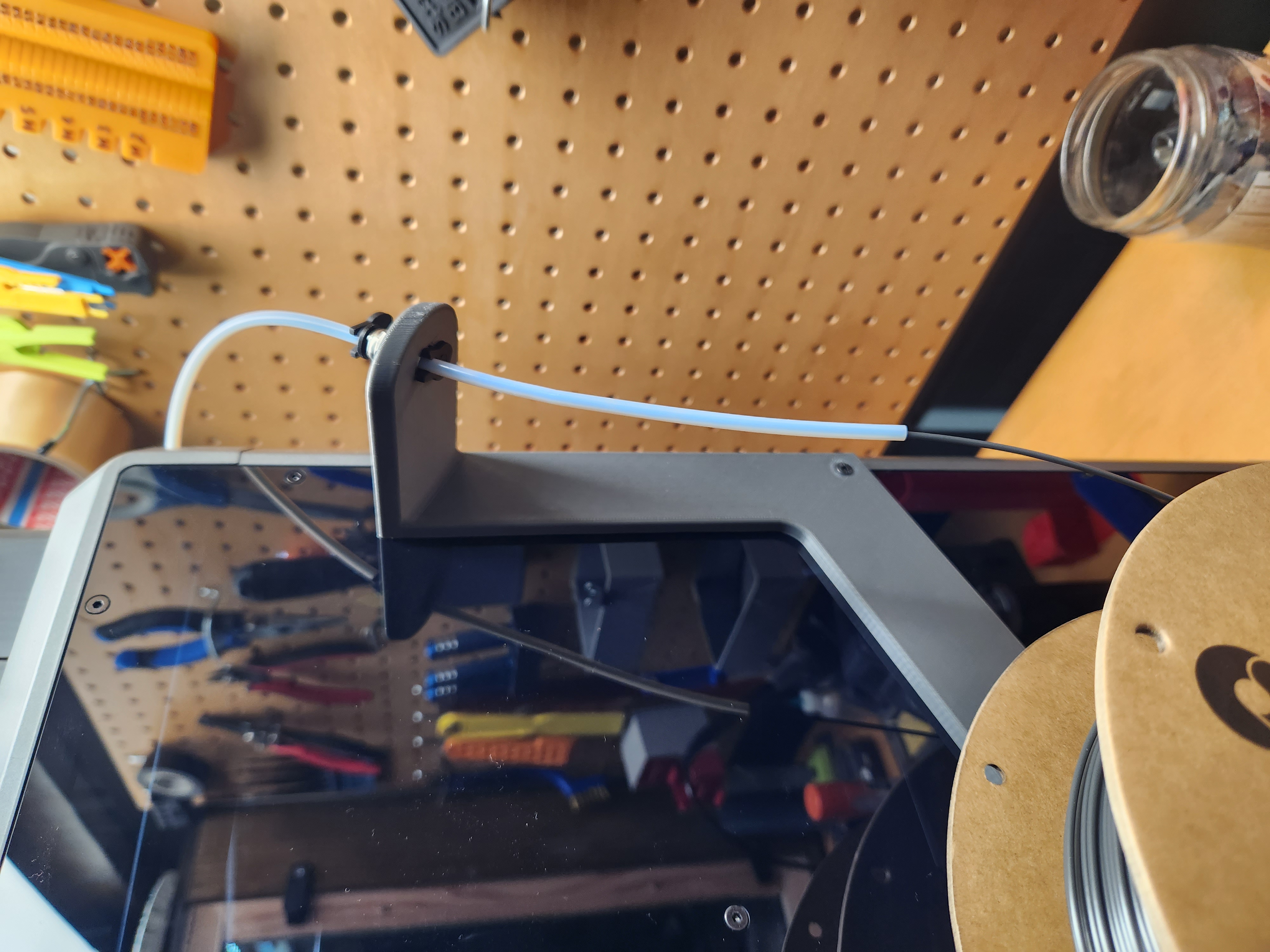

Đây là bản chỉnh sửa (remix) của Giá đỡ cuộn dây gắn bên hông cho Creality K1 MAX có thêm ống dẫn PTFE ở phía trên. Nó sử dụng khớp nối khí nén PC4-M10 để giữ ống PTFE nguyên bản tại chỗ. Khớp nối chỉ cần vặn vào nhựa.
Nó vẫn cần một vít M312 và một vít M314 để gắn vào tấm bên hông (tôi đã dùng hai vít M312 vì không có vít 14), và hai vòng bi 608.
Lưu ý: Tôi đã rút ngắn phần tay đỡ có ống dẫn PTFE đi 20mm so với hình ảnh để tiết kiệm vật liệu (nên khớp nối giờ nằm thấp hơn), nhưng nó vẫn nên hoạt động tốt.
Cập nhật 20/12/2023: Đã thêm file thứ hai có thêm gân gia cố để tăng độ cứng ở góc 90 độ. Điều này giúp giá đỡ không bị cong khi rút dây.
