Kẹp ống Bowden cho máy in kiểu Ender 3 (phía hotend)

Câu chuyện đằng sau:

Kể từ khi nâng cấp Ender 3 Pro của tôi lên Mellow All Metal Hotend, tôi gặp phải vấn đề kẹt nghiêm trọng. Ban đầu, tôi nghĩ là do heat creep, nhưng sau nhiều giờ nghiên cứu, tôi phát hiện ra rằng ống Bowden bị lỏng ở phía hotend. Áp suất đẩy ống ra khỏi khối làm mát thay vì đẩy filament qua đầu phun.

Thật dễ dàng để quan sát điều này trong quá trình lùi lại (retractions) - chỉ cần đặt một miếng băng dính điện quanh ống ngay phía trên khớp nối. Nếu nó di chuyển, bạn đang gặp vấn đề. Cắt bớt vài milimet ống có tác dụng trong một thời gian, nhưng sau đó khớp nối sẽ cắt một rãnh trên ống và vấn đề lại quay trở lại.

Tôi đã quá mệt mỏi với việc này, vì vậy tôi đã thiết kế mô hình này để giải quyết nó một lần và mãi mãi.

Tuyên bố miễn trừ trách nhiệm:

Vì tôi đang sử dụng Mellow All Metal Hotend (một bản sao của Micro Swiss All Metal Hotend), tôi đã thiết kế bản nâng cấp này dựa trên nó. Nó sẽ hoạt động với tất cả các hotend tương tự có khớp nối phẳng, bằng nhựa. Mặc dù hotend nguyên bản với khớp nối kim loại cao, về lý thuyết (hầu như) sẽ vừa, bạn có thể gặp vấn đề khi tiếp cận ốc vít phía sau nó để lắp bản nâng cấp này.

Nguyên lý hoạt động:

Thật sự rất đơn giản - bản nâng cấp này kẹp ống Bowden phía trên khớp nối, hạn chế khả năng di chuyển của nó. Vì nó cũng hạn chế sự xoay của ống trong quá trình di chuyển, nó sẽ ngăn chặn các răng trong khớp nối ăn sâu vào ống và tạo ra một rãnh mới.

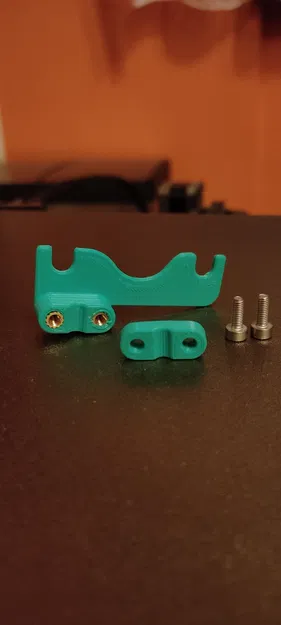

Phần cứng bổ sung:

• 2 ốc đệm nhiệt M3 (tôi dùng loại dài 6mm, nhưng loại ngắn hơn cũng ổn)
• 2 ốc M3 dài 8mm (đầu nút hoặc đầu lục giác; nếu bạn quấn thêm một dải giấy nhám quanh ống, bạn có thể cần loại ốc dài 10mm)
• (Tùy chọn) Dải giấy nhám mịn rộng 8mm

In ấn:

Tôi đã in mô hình của mình bằng PLA và đầu phun 0.4mm với chiều cao lớp 0.2mm, nhưng bất kỳ sự kết hợp hợp lý nào về kích thước đầu phun và chiều cao lớp đều sẽ hoạt động. PLA là ổn, vì mọi thứ đều nằm cách xa mọi thứ nóng, nhưng bạn có thể sử dụng bất kỳ vật liệu nào bạn muốn ngoại trừ vật liệu dẻo.

Lắp đặt:

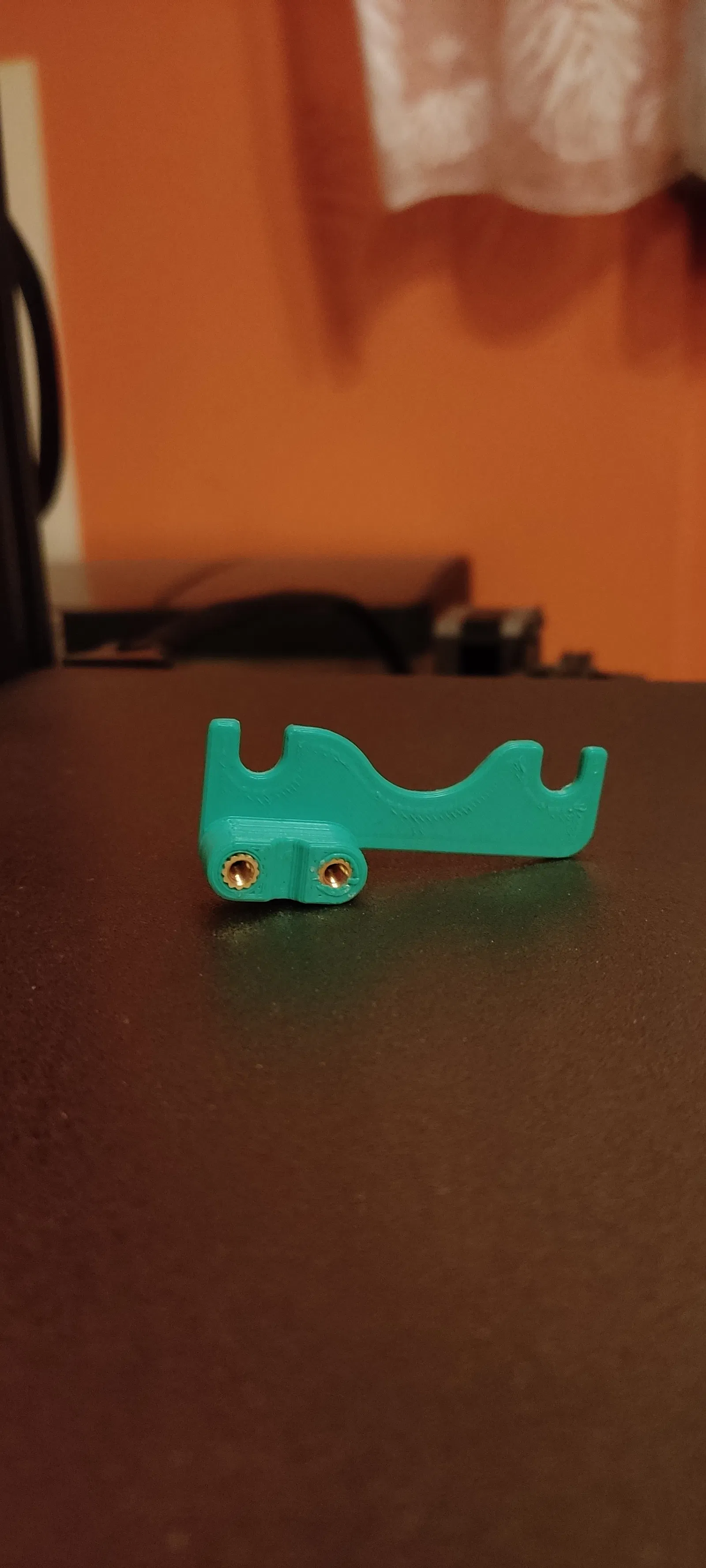

Trước khi bắt đầu lắp đặt, bạn cần ép 2 ốc đệm nhiệt bằng mỏ hàn của mình.

Bạn không cần phải tháo hoàn toàn ống Bowden khỏi hotend. Đầu tiên, tháo kẹp nhựa nhỏ ra khỏi khớp nối. Tiếp theo, nới lỏng hai ốc giữ bánh xe trên của khung khoảng 2mm. Bạn cần dùng một cờ lê nhỏ để giữ các đai ốc giữ bánh xe để ngăn chúng bị quay.

Khi có một khoảng hở đủ lớn, hãy trượt giá đỡ từ trên xuống và siết chặt lại hai ốc giữ bánh xe. Kiểm tra xem khung có di chuyển sang trái và phải một cách bình thường không. Bạn có thể cần điều chỉnh lại ốc lệch tâm trên bánh xe dưới nếu khung quá chặt hoặc quá lỏng.

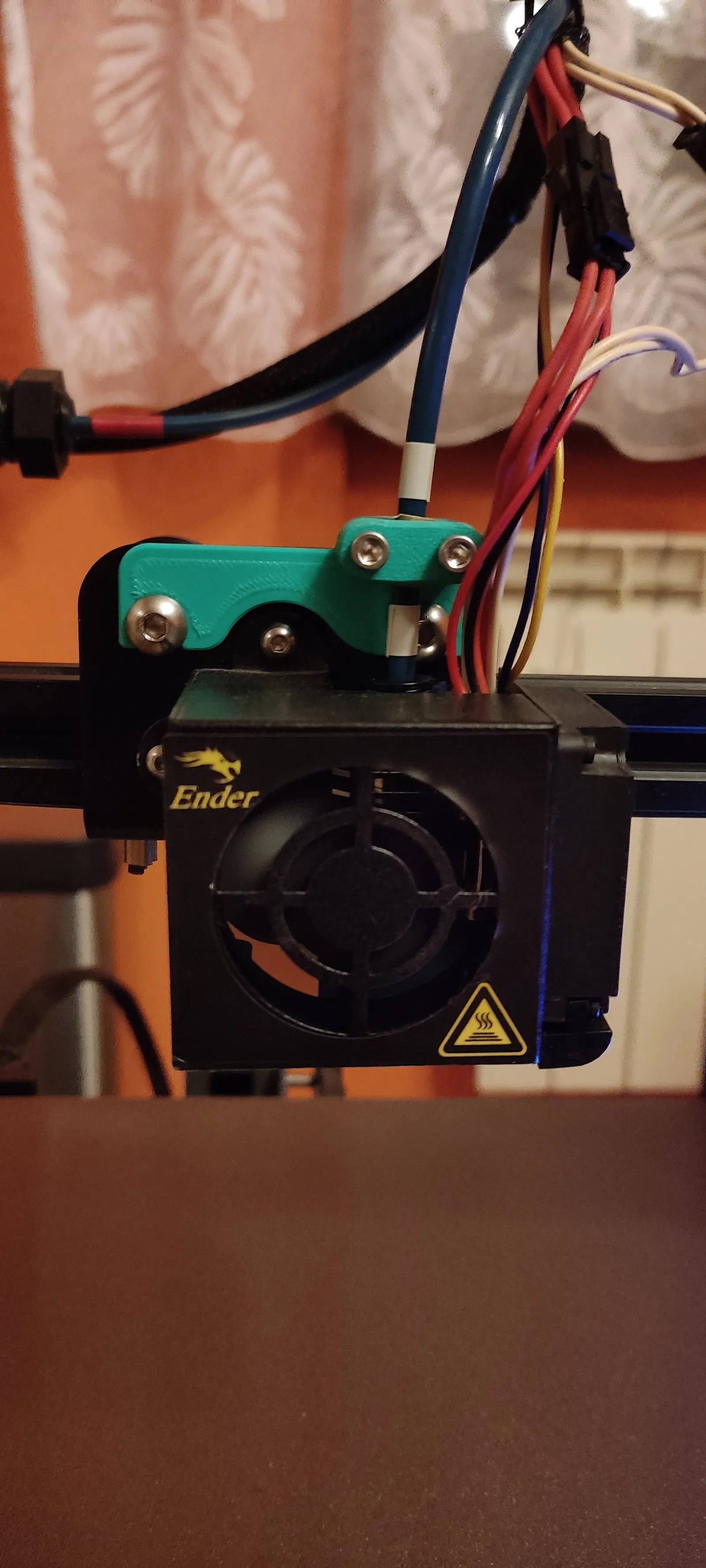

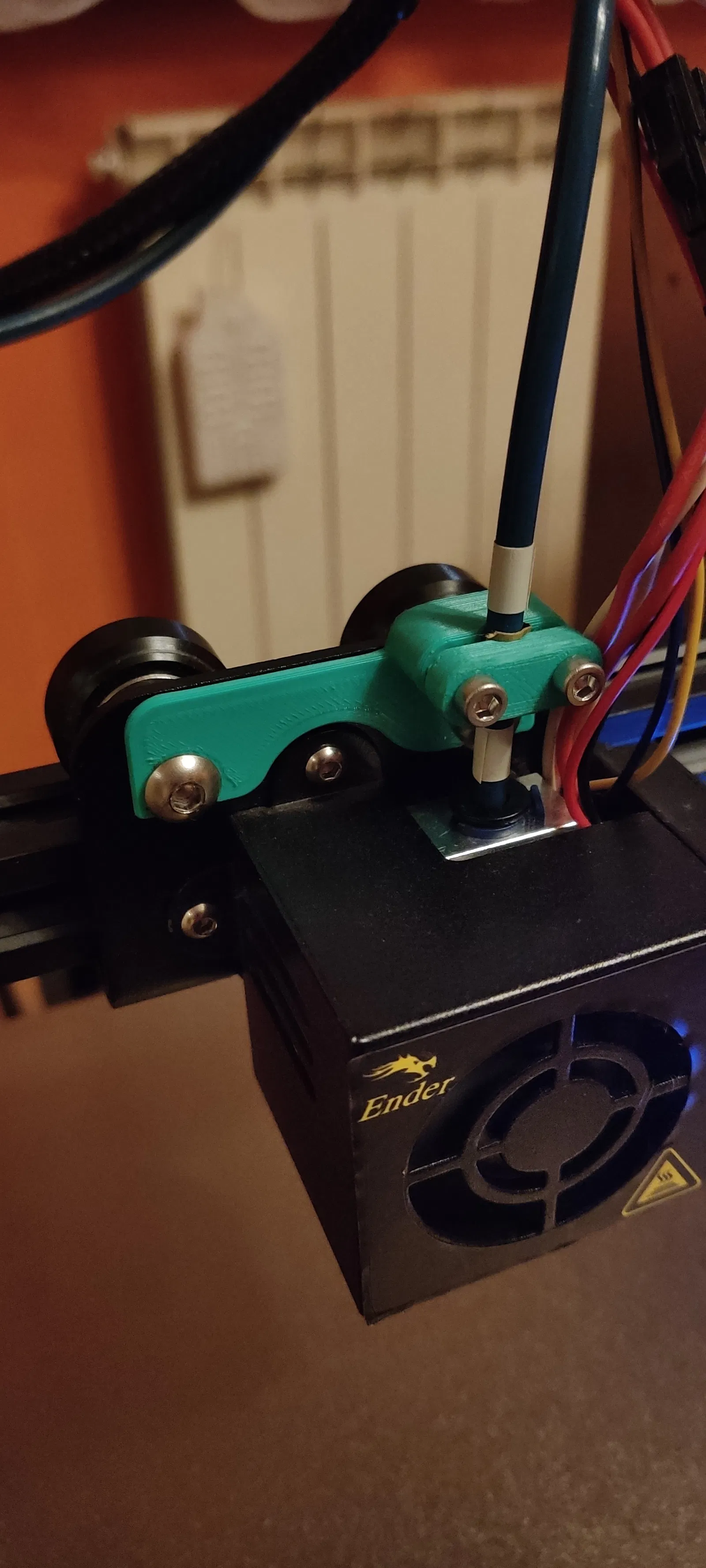

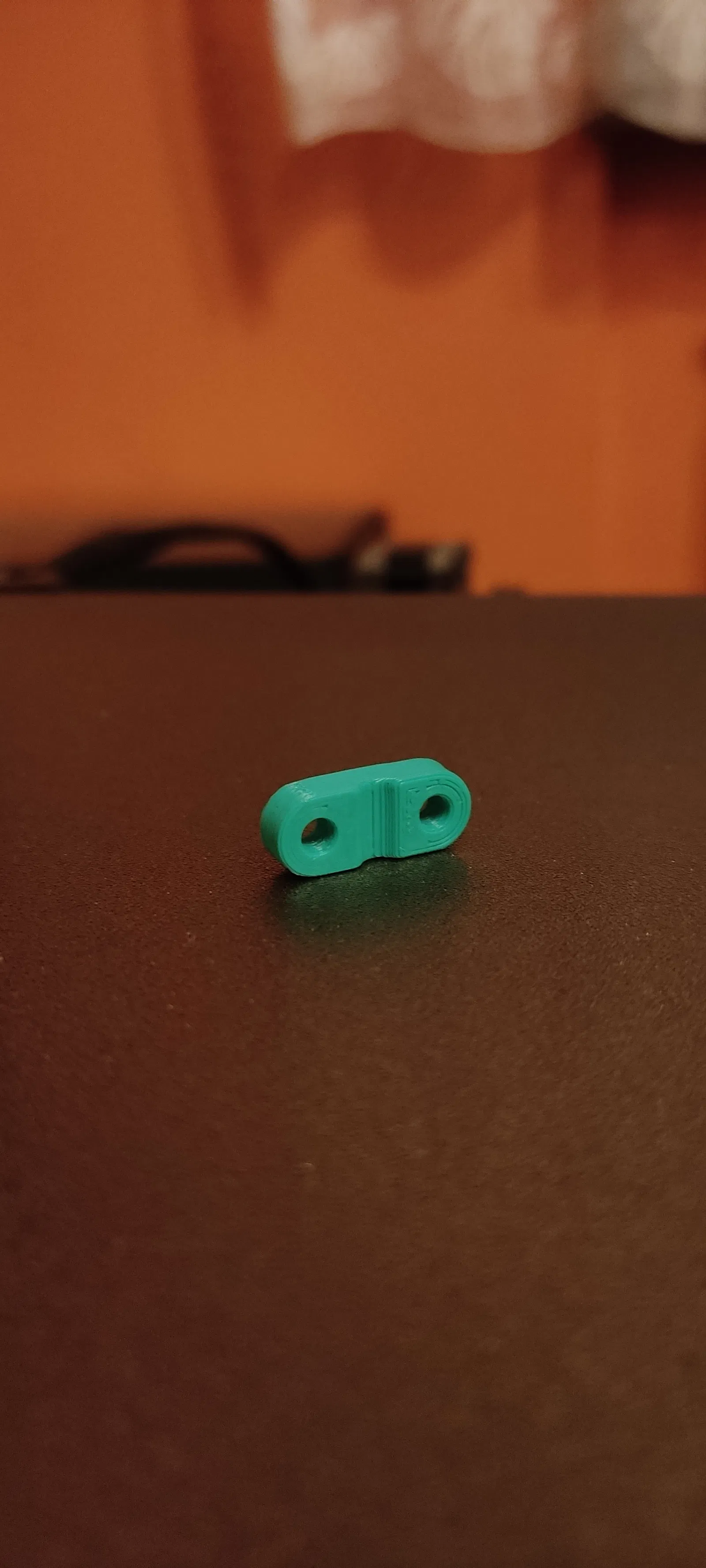

Tiếp theo, căn chỉnh ống Bowden với rãnh trên giá đỡ và gắn phần thứ hai của kẹp bằng hai ốc M3. Đừng siết chặt chúng ngay bây giờ. Bạn có thể đặt một dải giấy nhám mịn quanh ống trước khi kẹp để giữ nó cố định. Bây giờ hãy đẩy ống xuống hết cỡ vào hotend và khi nó nằm chắc chắn ở đáy, hãy siết chặt ốc một cách cẩn thận. Lắp lại kẹp nhựa vào khớp nối và bản sửa đổi đã hoàn tất.

CẢNH BÁO:

Trong mọi trường hợp, bạn không được siết chặt ốc hết cỡ! Bạn SẼ làm dập ống và gây tắc nghẽn! Một hoặc hai vòng xoay ốc có lẽ là đủ. Nếu bạn thấy ống di chuyển trong quá trình in, chỉ cần thêm ¼ vòng. Nếu bạn muốn an toàn hơn, bạn có thể tháo đầu phun trước khi lắp đặt - sau đó bạn có thể luồn một đoạn filament lên xuống trong khi siết ốc. Sau đó, khi bạn cảm thấy có dù chỉ một chút lực cản tăng lên, hãy lùi ốc lại một chút.

Chúc bạn in vui vẻ!

Bản sửa đổi nhỏ này thực sự đã giúp tôi giải quyết vấn đề kẹt giấy. Tôi chưa bao giờ gặp may mắn với các khớp nối khí nén và cố gắng tránh chúng hoặc tìm cách khắc phục. Tôi thực sự hy vọng ai đó thấy bản nâng cấp nhỏ này hữu ích như tôi :) Chúc bạn in vui vẻ!
