Thanh đèn cho máy in Creality Ender

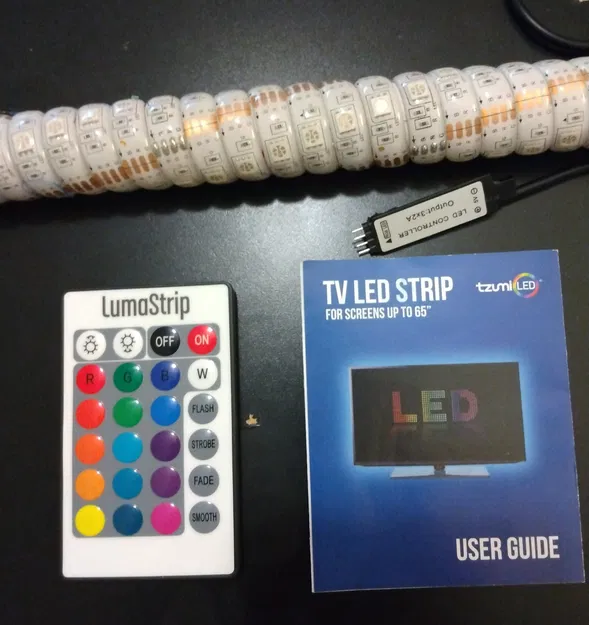

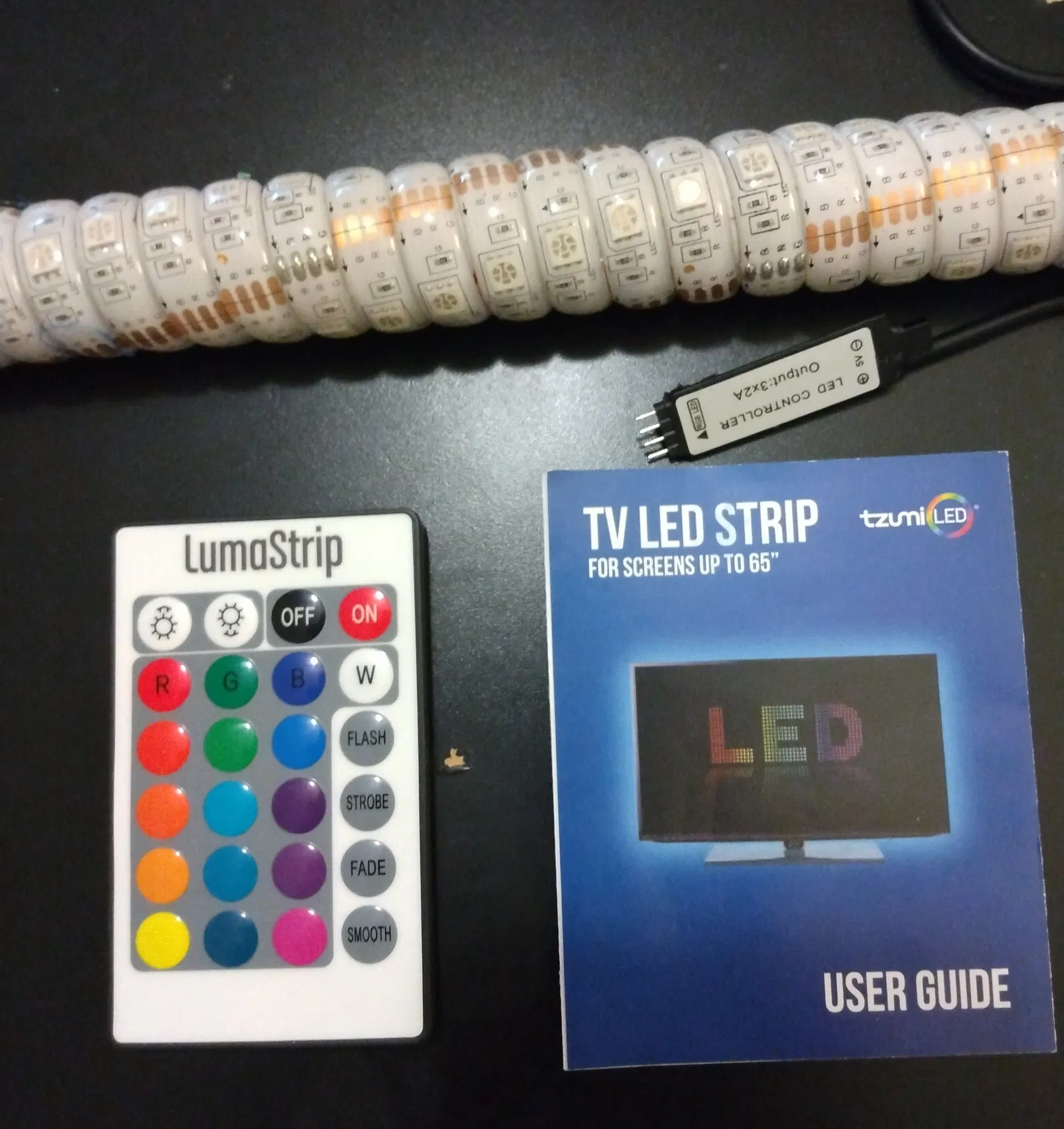

Tui có mua một cuộn dây đèn LED Lumastrip ở tiệm gần nhà với giá chưa tới 10 đô và gắn nó lên cái khung đèn mà tui tự làm nè. Vì cái khay máy in Ender3 Pro của tui chỉ có 235mm, nên tui phải chia đôi cái thanh đèn ra vì tổng chiều dài của nó là 300mm.

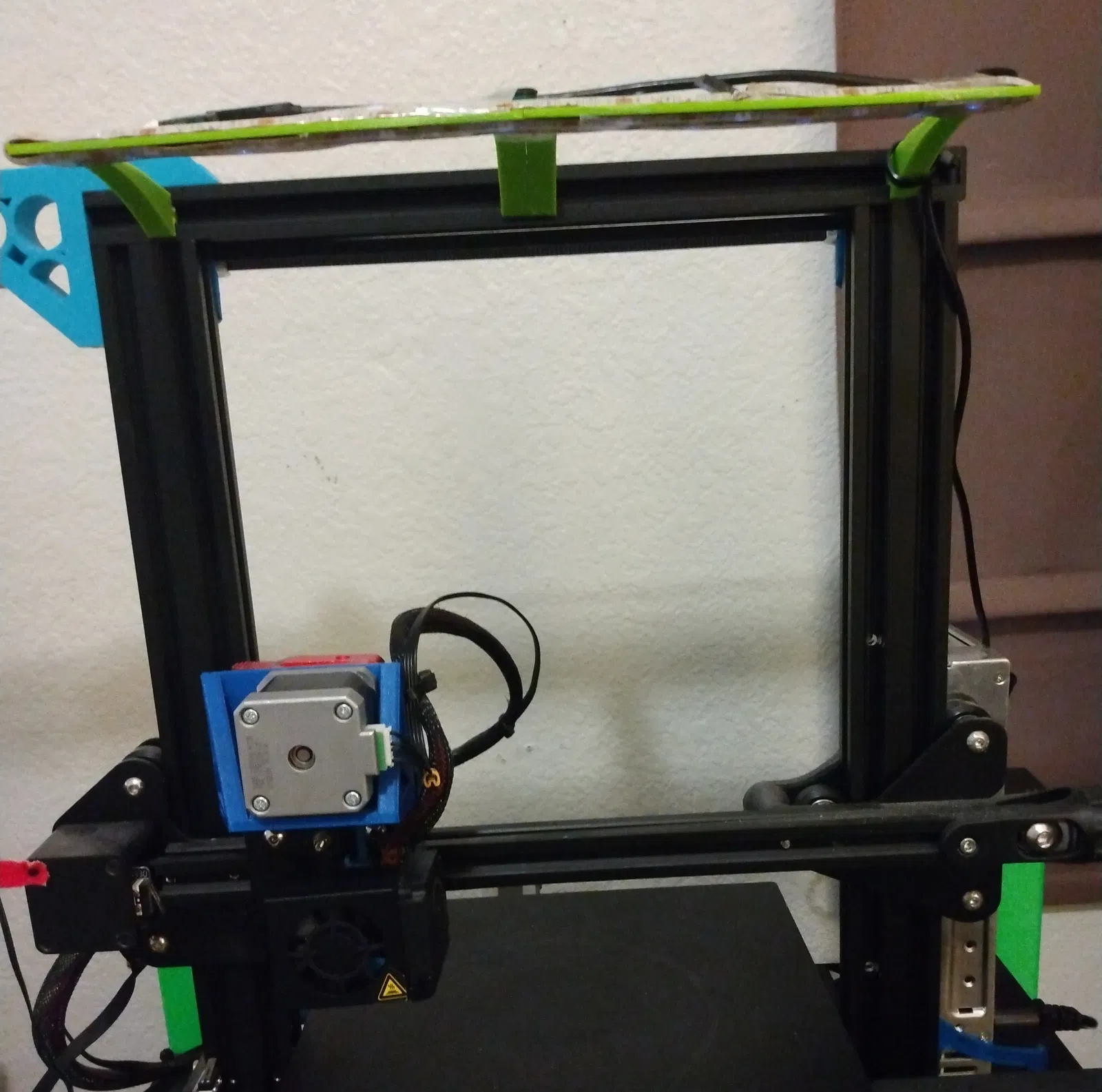

In 2 cái khung đèn này rồi dán chúng lại với nhau. Keo 502 là xài ổn áp ha. Giờ thì có nhiều cách để gắn đèn LED lắm nè.

Một cách là cắt 4 đoạn dây đèn LED bằng nhau và gắn chúng lên khung đèn đã dán lại, rồi gắn cái bộ điều khiển lên trên cái khung.

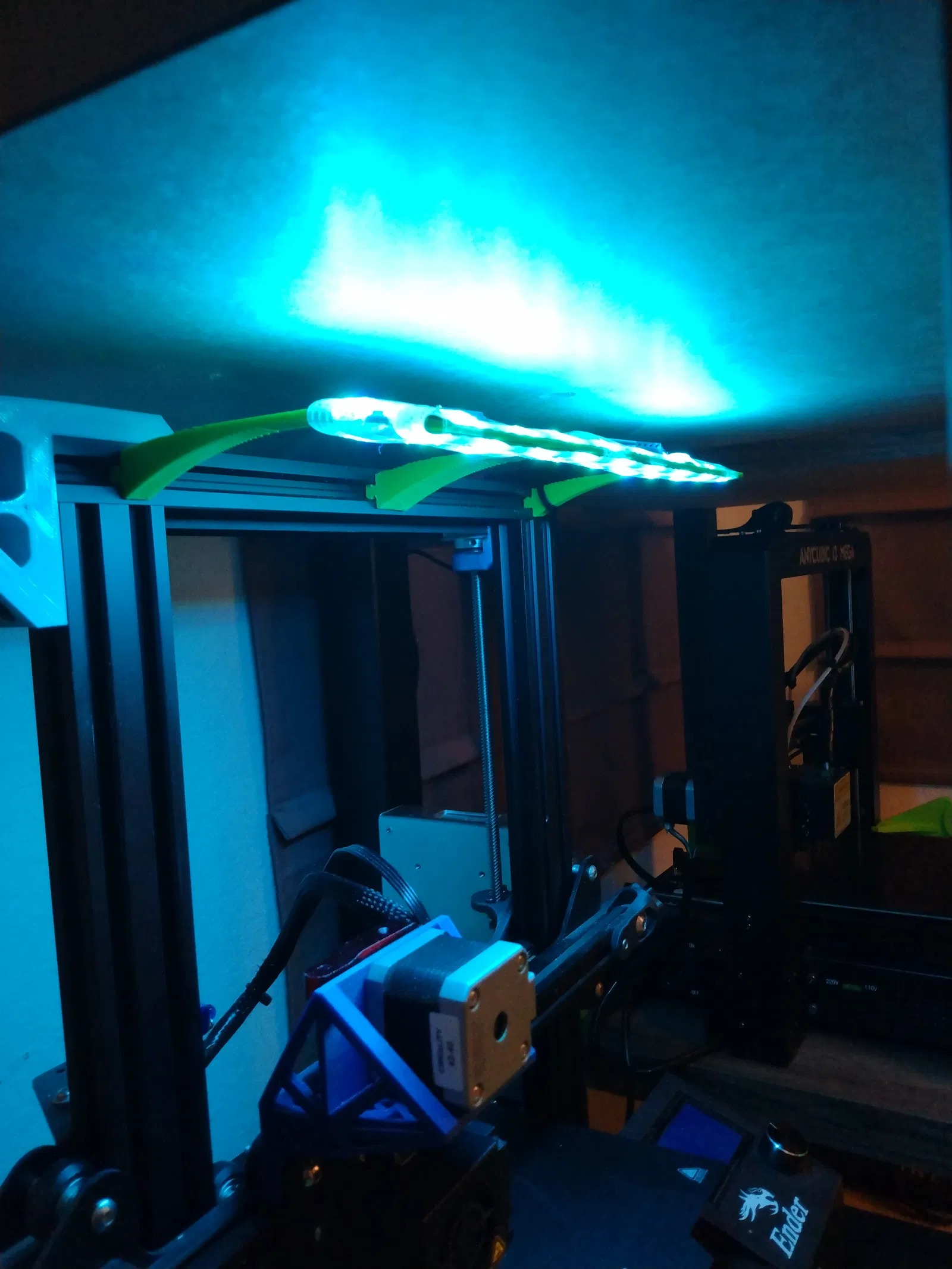

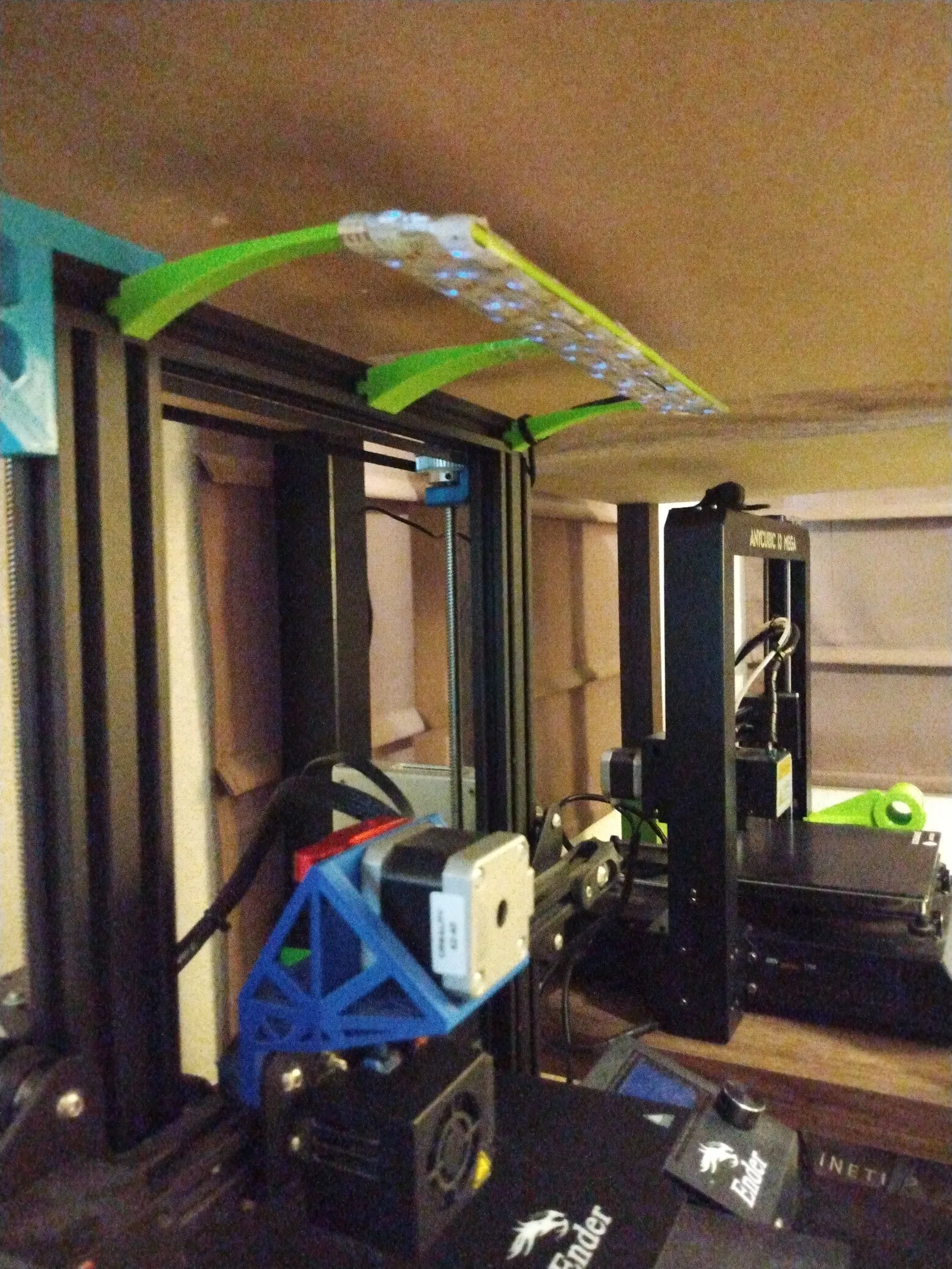

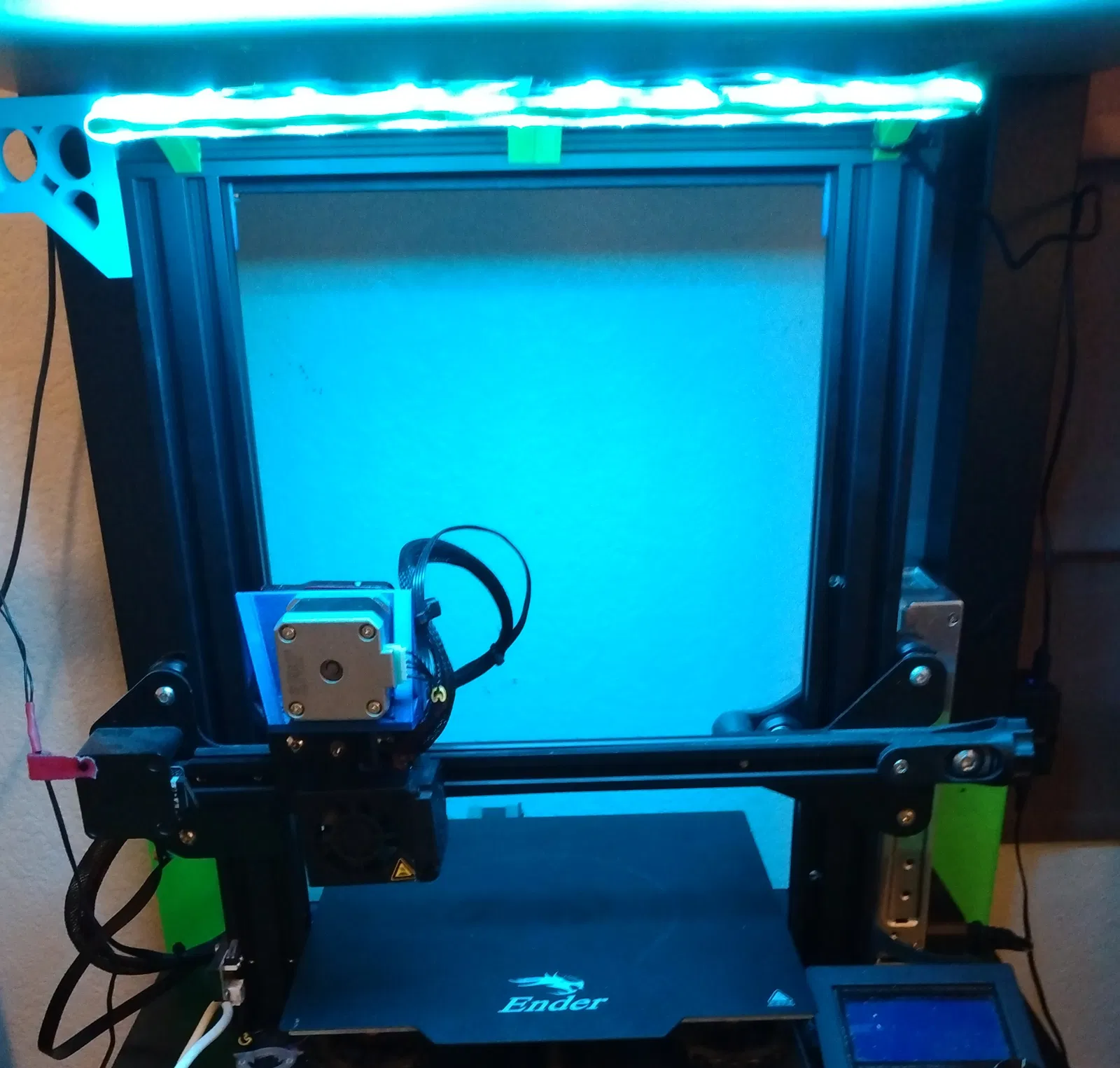

Cách thứ hai là quấn quanh phía trên để khỏi cắt dây như tui nè. Tui làm vậy là để cái mặt trên của thanh đèn nó phản chiếu ánh sáng từ phía trên cái lồng máy in của tui. Bộ điều khiển thì vẫn gắn trên thanh đèn. Dùng băng keo trong hoặc băng keo “tàng hình” quấn quanh các đoạn dây và dây nguồn ở các cạnh có thể giúp giữ mọi thứ chắc chắn và gọn gàng.

Tui thiết kế cái này với cái phần cong hướng vào trong là mặt hướng về khay máy in. Độ cao lớp in là 0.28mm. Độ dày ruột là 15%. Cần có support nha.

File STEP cũng có sẵn để dễ dàng chỉnh sửa nếu muốn.
