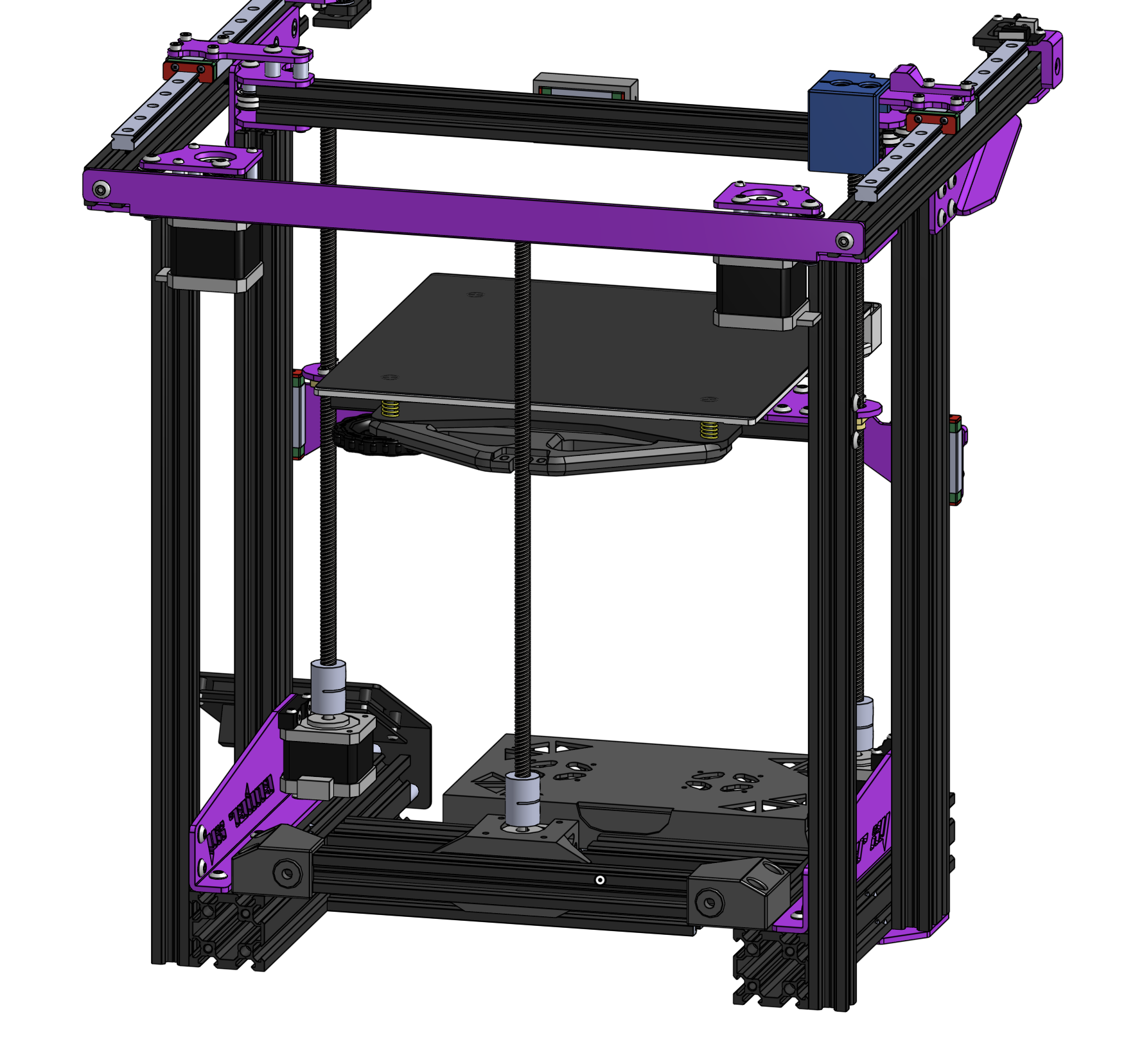

EnderXY - Nâng Cấp Trục Z Thứ Ba (Cho Ender 3v2)

"

LƯU Ý QUAN TRỌNG: Thiết kế này hiện chưa có lỗ hỗ trợ tùy chọn - Sẽ cập nhật khi nào làm xong nhé cả nhà!

Tui RẤT thích cái thiết kế của tác giả gốc, nhưng mà tui có con EnderXY 3v2 á, nên là hông cần di chuyển cái PSU đi đâu hết. Tui còn gắn thêm cái quạt phụ 12032 ở phía sau nữa. Cái thiết kế gốc thì bắt buộc tui phải di chuyển PSU và cái quạt phụ, mà tui hông có muốn làm vậy.

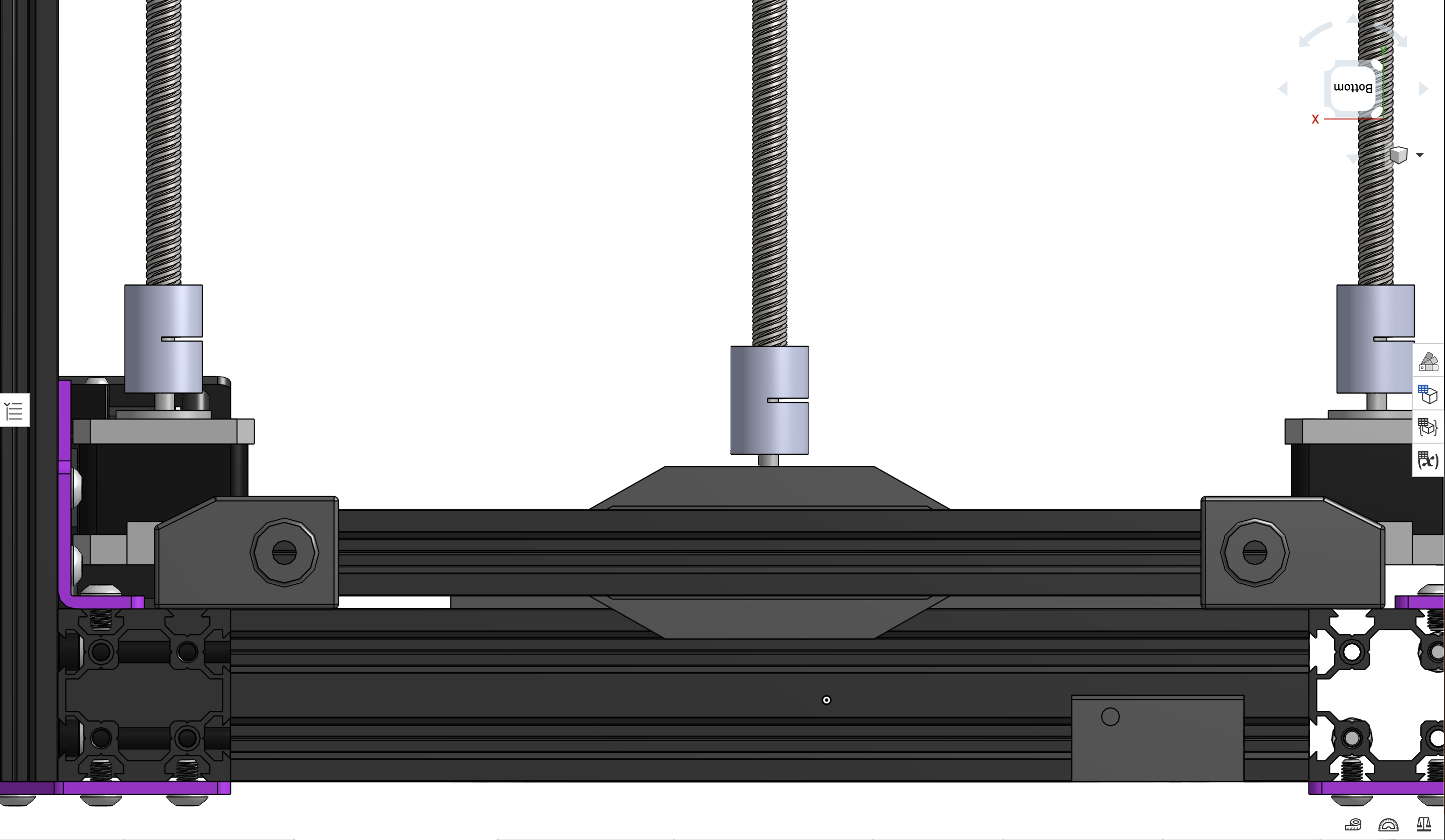

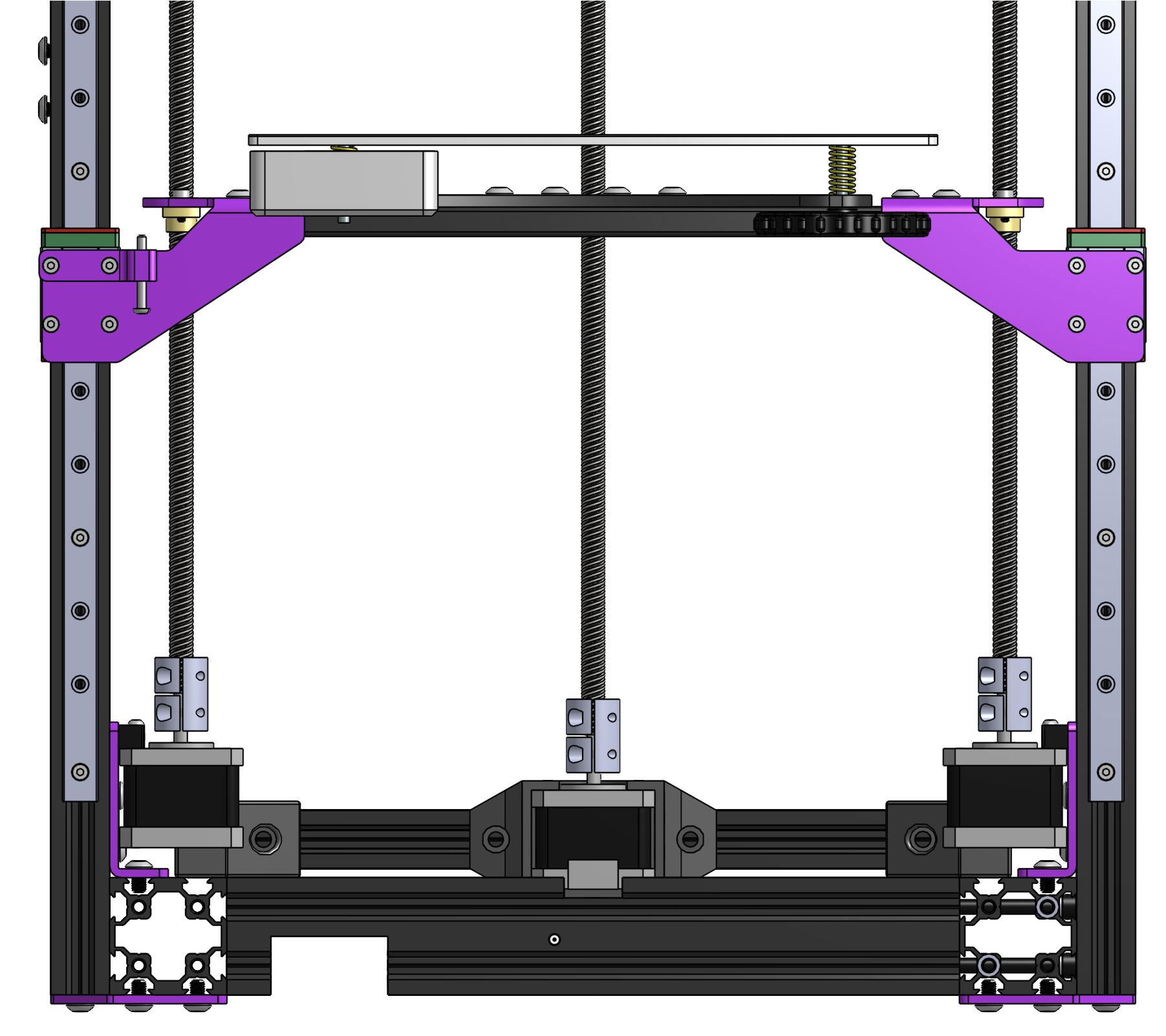

Thiết kế này đơn giản là gắn cái motor lên phía trên PSU bằng một thanh nhôm 2020 dài 250mm (kiếm mấy cái này trên Amazon rẻ lắm), rồi thu ngắn cái khoảng cách của trục vít me (lead screw) so với cái bàn in.

Quan trọng: Bạn sẽ cần một cái trục vít me dài 300mm nha.

Theo thiết kế gốc:

Nâng cấp này yêu cầu bo mạch chủ (mainboard) có sẵn 3 cổng điều khiển motor bước (stepper driver) độc lập cho trục Z.

LINH KIỆN cho phiên bản này:

• Thanh nhôm 2020 dài 250mm (1 cái)
• Ốc M3x6 (4 con) - Để gắn Motor vào Đế Gắn Motor
• Ốc M5x10 (4 con) - Để gắn Đế Gắn 2020 vào thanh nhôm 2020
• Ốc M5x12 (2 con) - Để gắn Đế Gắn Motor vào thanh nhôm 2020
• Ốc M5x16 (4 con) - Để gắn Đế Gắn 2020 vào thanh nhôm 4040
• T-Nut M5 cho nhôm 2020 (10 cái) - Để gắn Đế Gắn 2020 và Đế Gắn Motor vào thanh nhôm 2020 và 4040
• Trục vít me dài 300mm (1 cái)
• Đai ốc T cho trục vít me (1 cái)
• Motor 42-34 (1 cái)
• Khớp nối 8mm sang 6mm (1 cái) - Tui khoái xài khớp nối dẻo (flexi-coupler) lắm nha

LẮP RÁP:

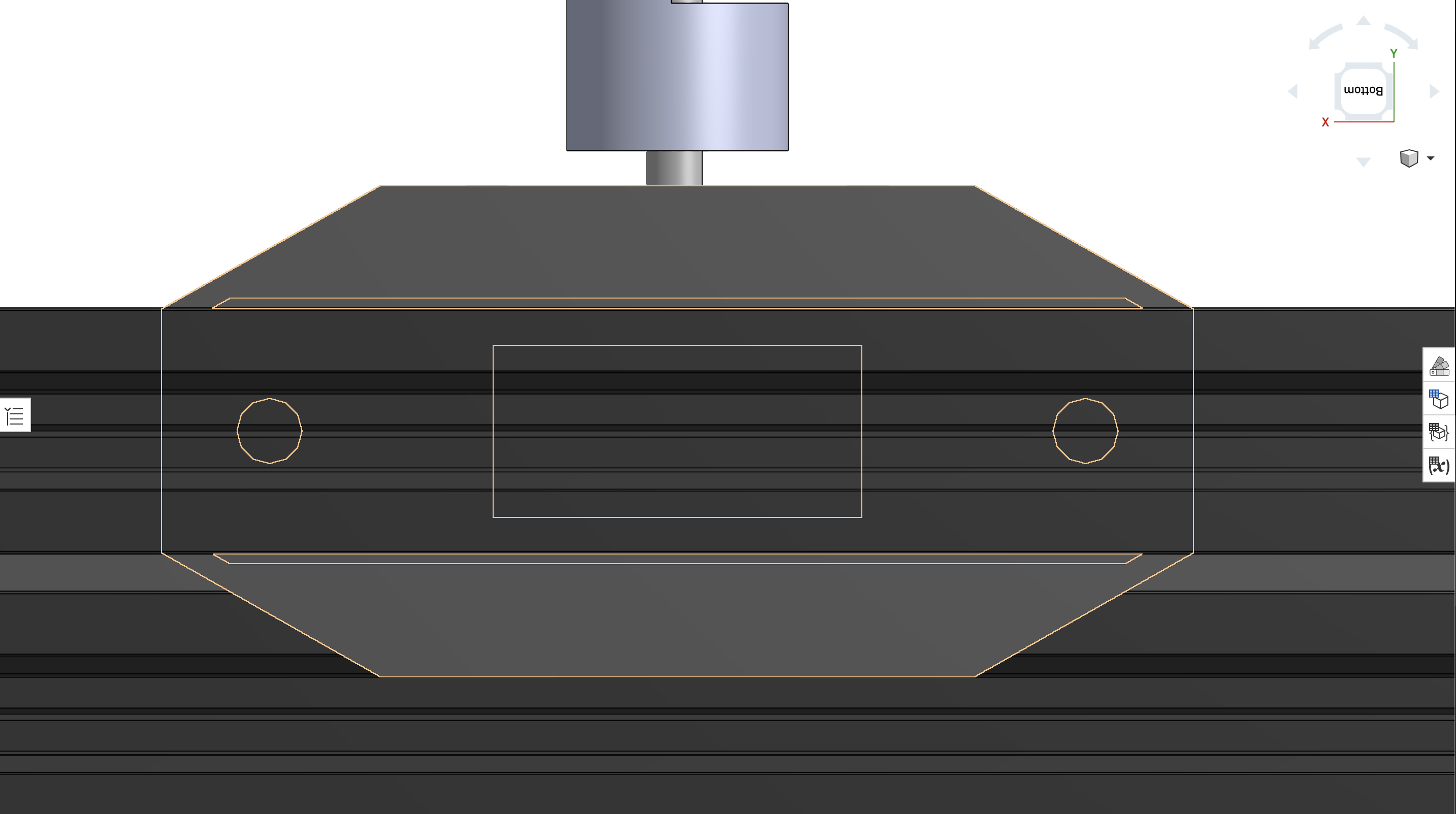

1. Dùng (2 con ốc M5x12 và 2 cái T-Nut M5), trước tiên gắn Đế Gắn Motor vào thanh nhôm 2020 dài 250mm, nhớ canh cho cái đế nằm giữa thanh nhôm nha. Cái Đế Gắn Motor này nên cách mép ngoài của thanh nhôm 250mm là 83mm (con số này có thể thay đổi tùy máy/chất lượng in của bạn - cứ canh cho cái đế nằm giữa là được!). Trên Đế Gắn Motor có mấy cái vạch kẻ ở mặt sau để giúp bạn canh cho đế không bị nghiêng trên thanh nhôm. Có lỗ nhỏ phía sau để đẩy motor ra nếu cần.
2. Dùng (4 con ốc M3x6), gắn motor vào Đế Gắn Motor, sao cho dây cắm hướng ra ngoài, về phía bạn.

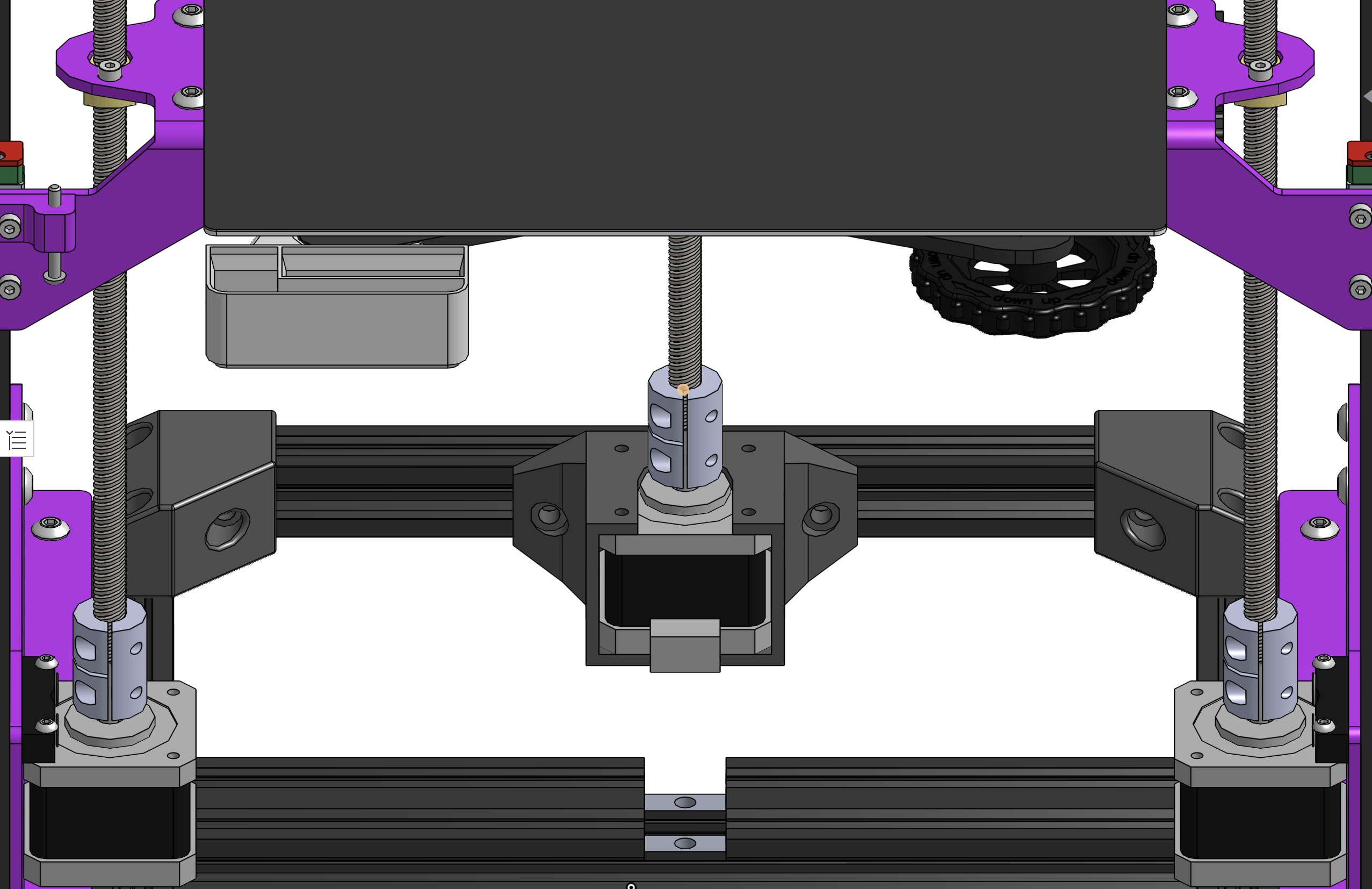

3. Dùng (4 con ốc M5x10 và 4 cái T-Nut M5 cho nhôm 2020), gắn Đế Gắn 2020 Trái và Phải vào thanh nhôm 2020 dài 250mm.

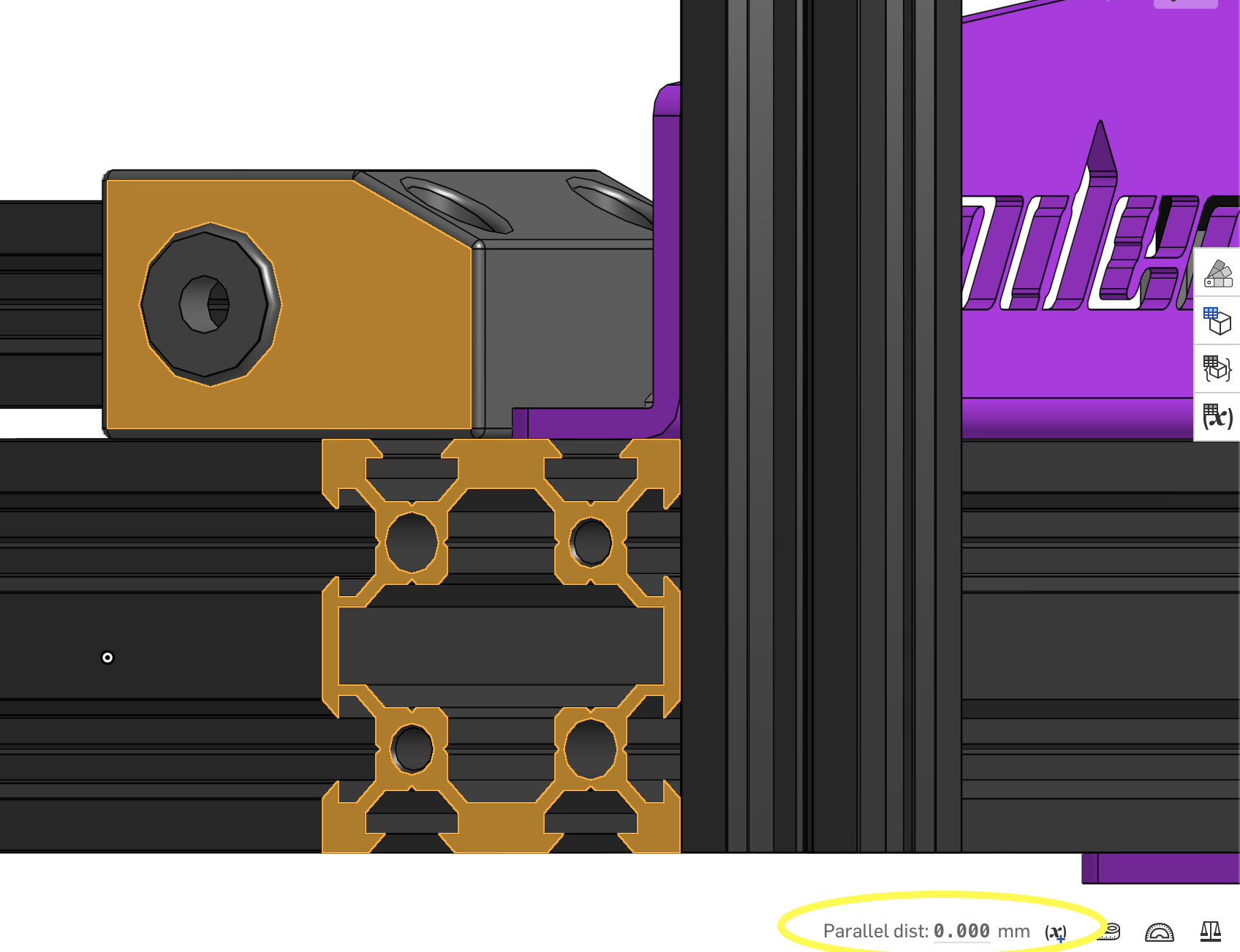

4. Dùng (4 con ốc M5x16 và 4 cái T-Nut M5 cho nhôm 2020), gắn nguyên bộ thanh nhôm 2020 dài 250mm vào các thanh nhôm 4040 của máy in. Các Đế Gắn 2020 này phải KHÍT với thanh nhôm phía sau (nếu có nắp nhựa thì đừng canh khít với nắp nhựa nha, mà là khít với thanh nhôm đó - xem hình!). Gắn chắc nguyên bộ vào máy.

Các bước còn lại thì gần giống với bản build gốc thôi. Bạn hông nhất thiết phải làm theo đúng thứ tự trên, tui chỉ thấy làm vậy để canh cho nó ngay ngắn thôi.

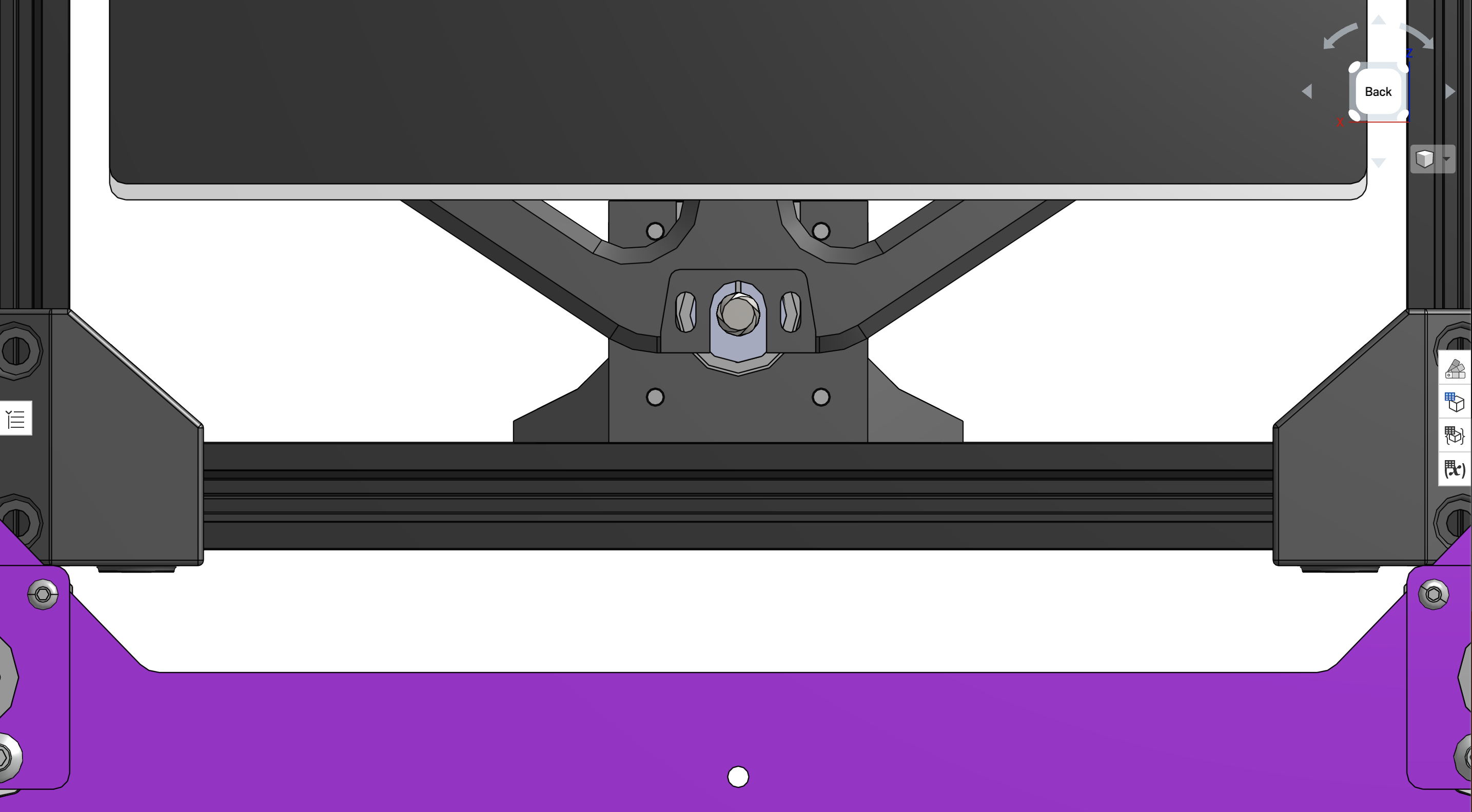

Đối với thanh giằng bàn in (Bed Brace):

• Tui thấy mấy cái Đai ốc T cho trục vít me tui có sẵn á thì khoảng cách lỗ gắn nó khác nhau lắm. Tui có làm sẵn file T-Nut Test Fit để bạn khỏi cần in cả cái brace mà biết nó có vừa hay không. Nếu của bạn hông vừa, LIÊN HỆ TUI NGAY, tui có thể làm phiên bản với khoảng cách lỗ theo ý bạn. Nhớ đo khoảng cách từ mép ngoài của mỗi lỗ gắn nha.

Cài đặt In và Vật liệu:

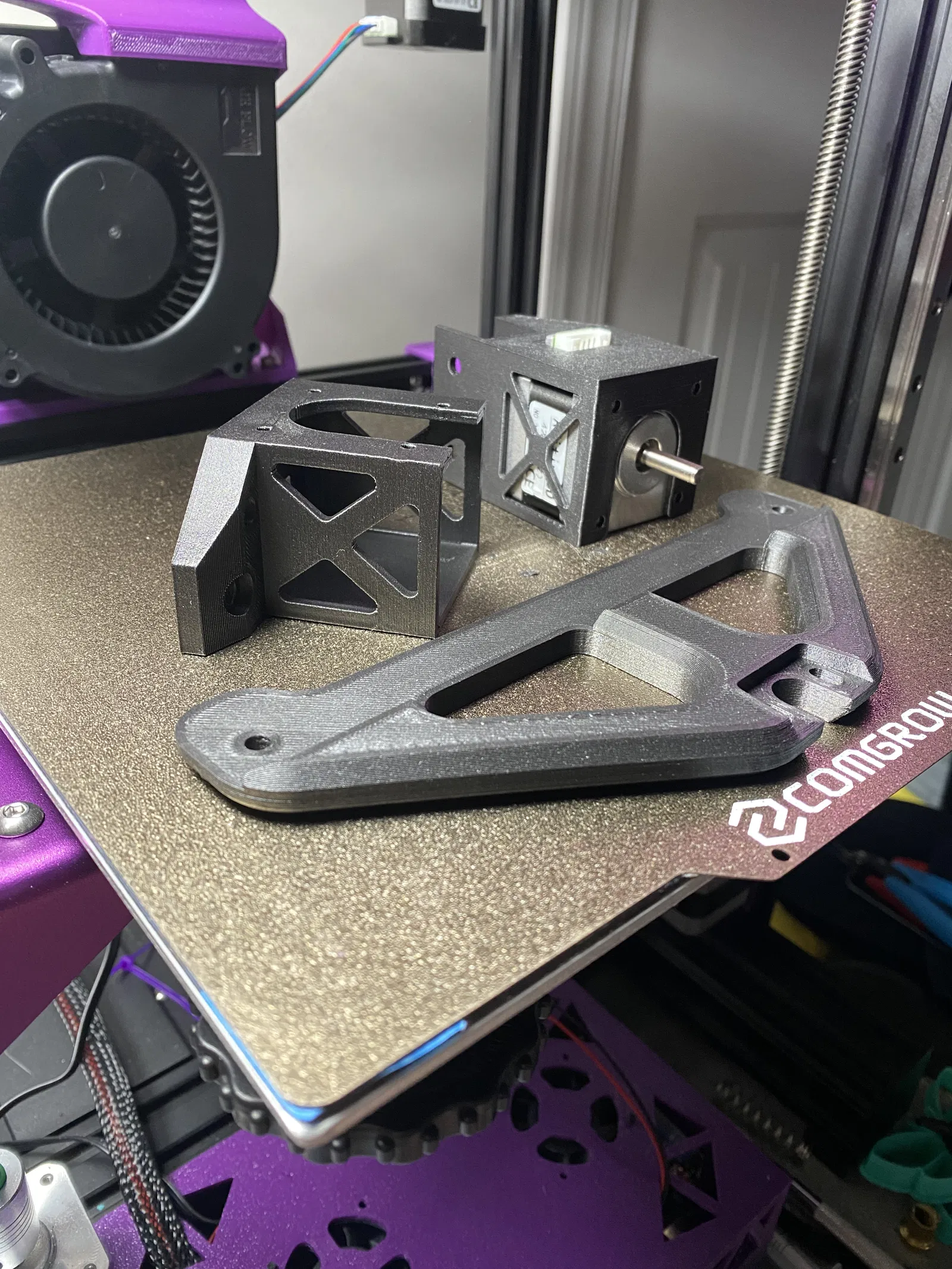

• Tui khuyên bạn nên in ít nhất là bằng PETG. Tui đã in thử bằng PETG-CF rồi. Cân nhắc dùng ASA hoặc ABS nếu muốn cứng hơn/chịu nhiệt tốt hơn.
• Tui RẤT khuyên bạn in theo chuẩn Voron:
  • Độ cao lớp in (Layer Height): 0.2mm
  • Tỷ lệ ruột (Infill Percentage): 40%
  • Loại ruột (Infill Type): Grid, Gyroid, Honeycomb, Triangle, hoặc Cubic
  • Số lớp vỏ (Wall Count): 4
  • Số lớp trên/dưới đặc (Solid Top/Bottom Layers): 5

Nếu có vấn đề gì với dung sai (tolerances), cứ cho tui biết để tui sửa nha! "
