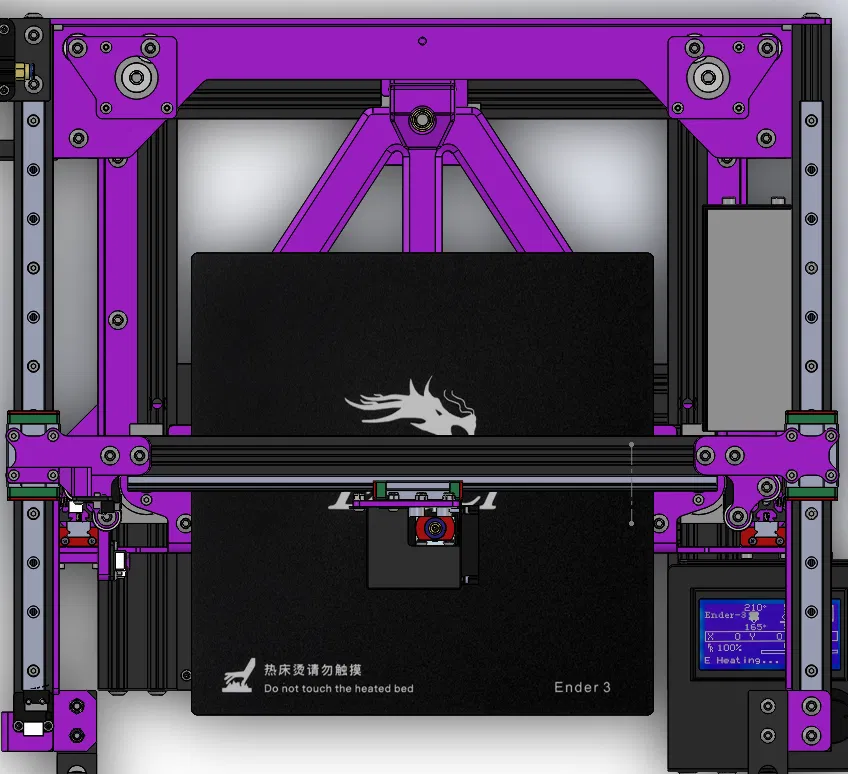

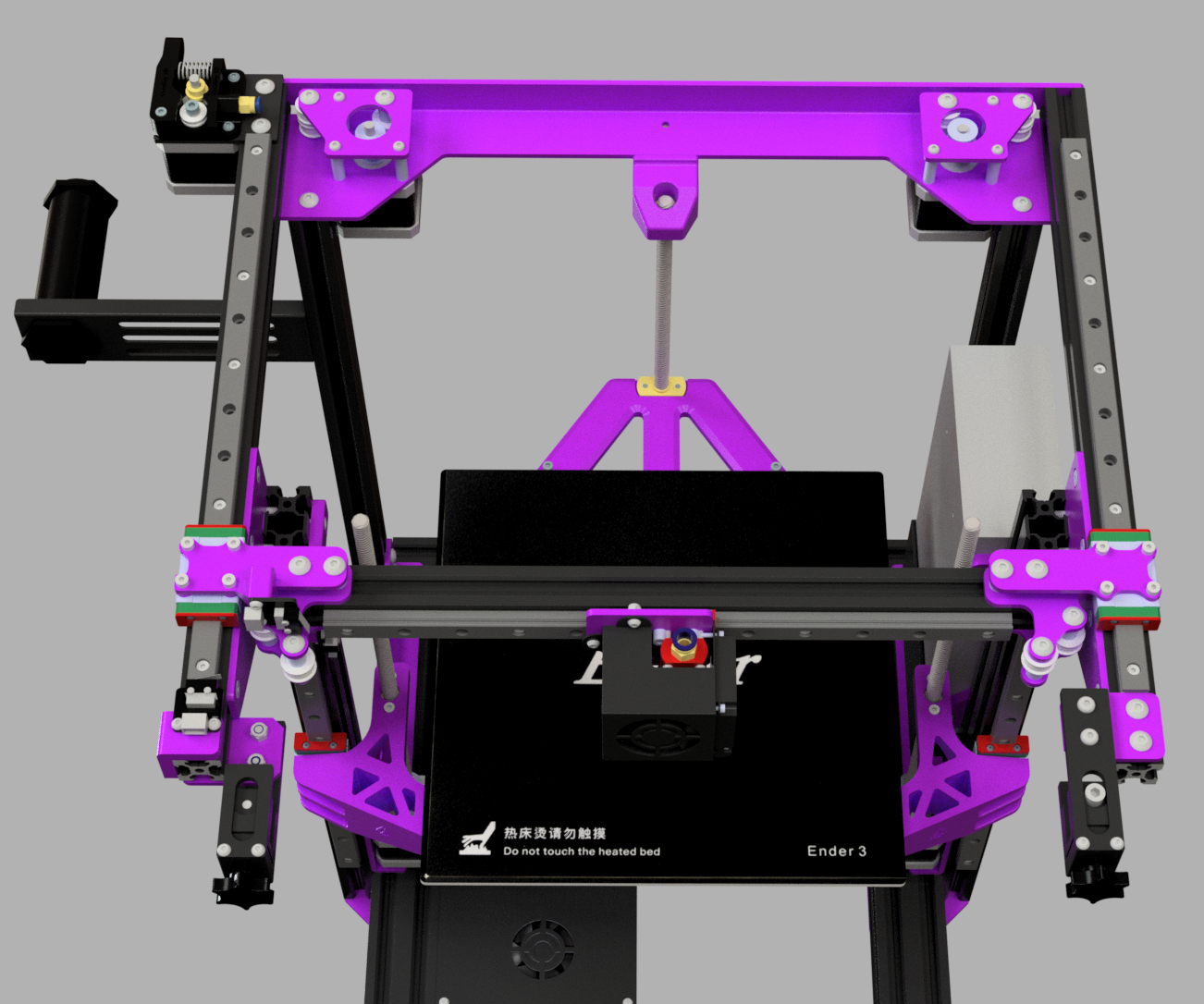

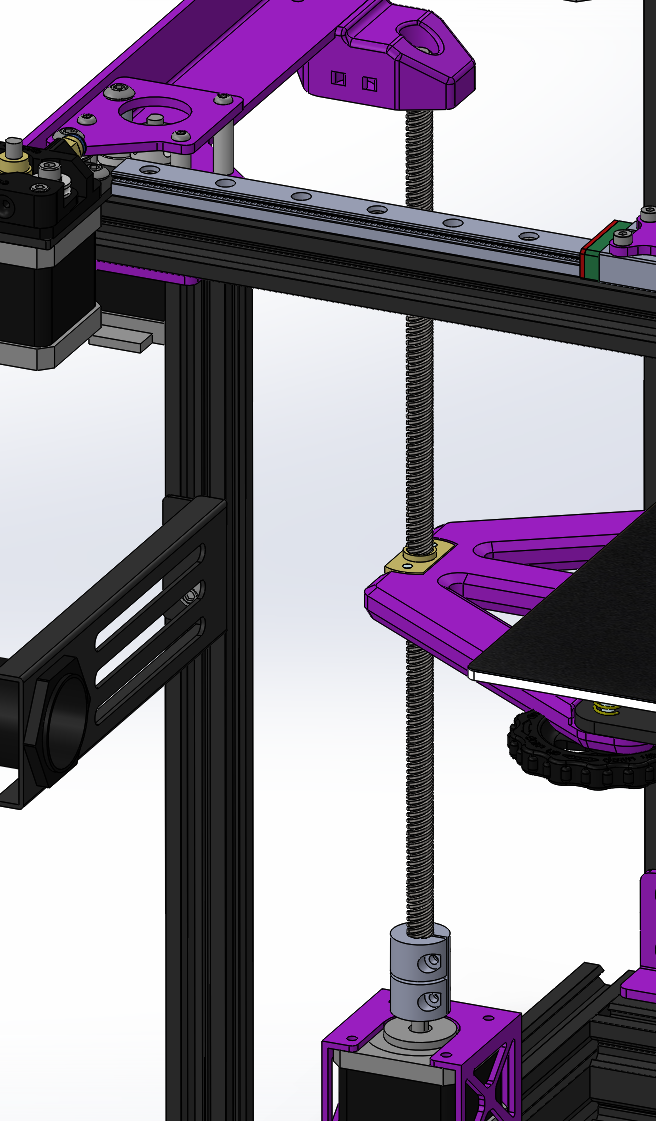

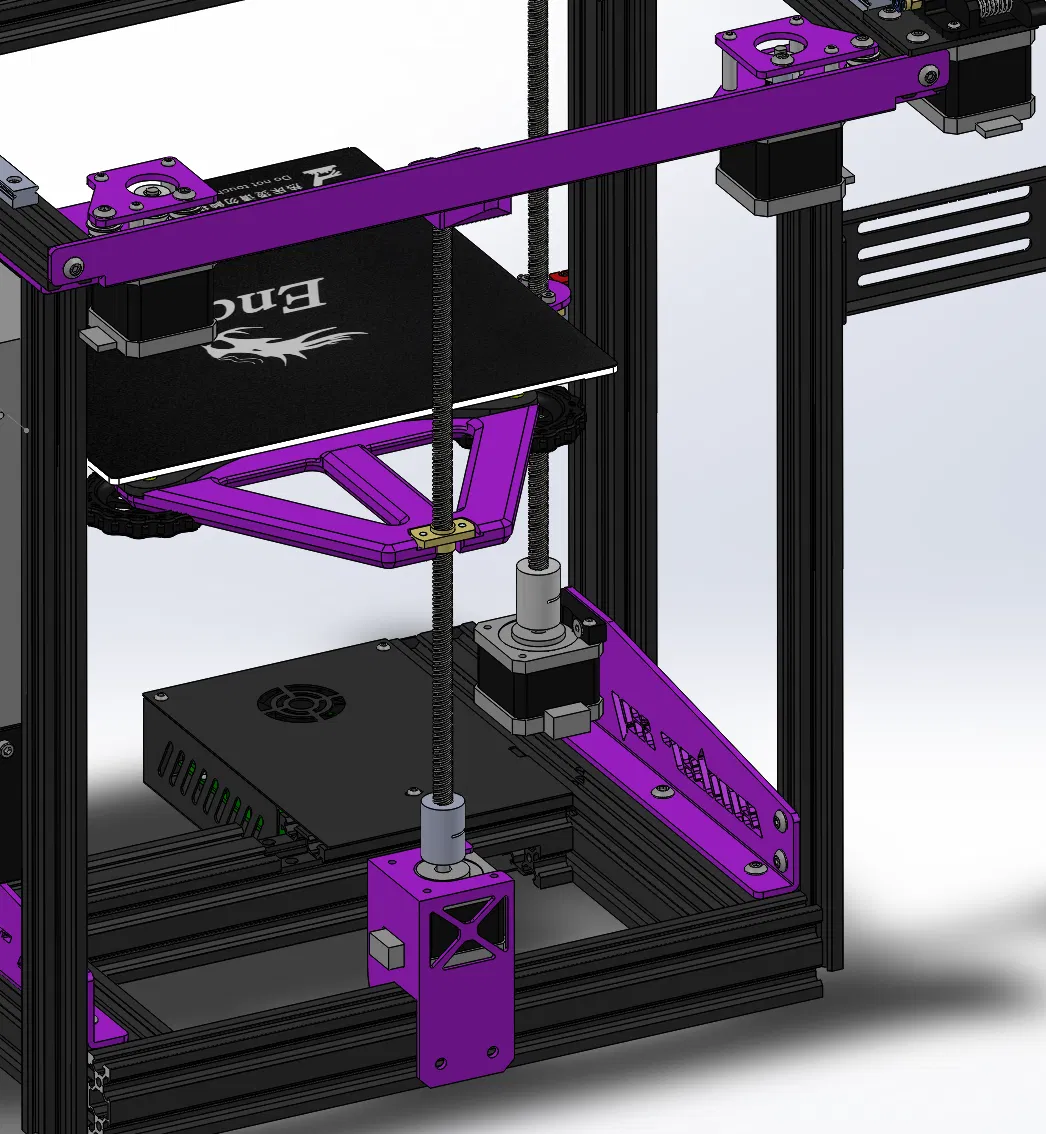

Nâng cấp EnderXY - Triple-Z: Cải thiện độ cứng và căn chỉnh

Tham gia cộng đồng EnderXY trên Reddit:

https://www.reddit.com/r/EnderXY/

Nâng cấp này sẽ yêu cầu một bo mạch chủ có 3 driver độc lập cho trục Z (tôi dùng bo Octopus).

Khắc phục vấn đề chính của EnderXY là phần giường in bị nghiêng nhẹ về phía trước và sau khi trục Z di chuyển lên xuống, do các thanh dẫn hướng (linear rails) bị lệch so với trục vít me (leadscrews).

Tôi đã định hướng các bộ phận theo cách chúng cần được in. Bộ phận duy nhất cần support là bộ phận "Triple-Z Upper Brace".

Cập nhật:

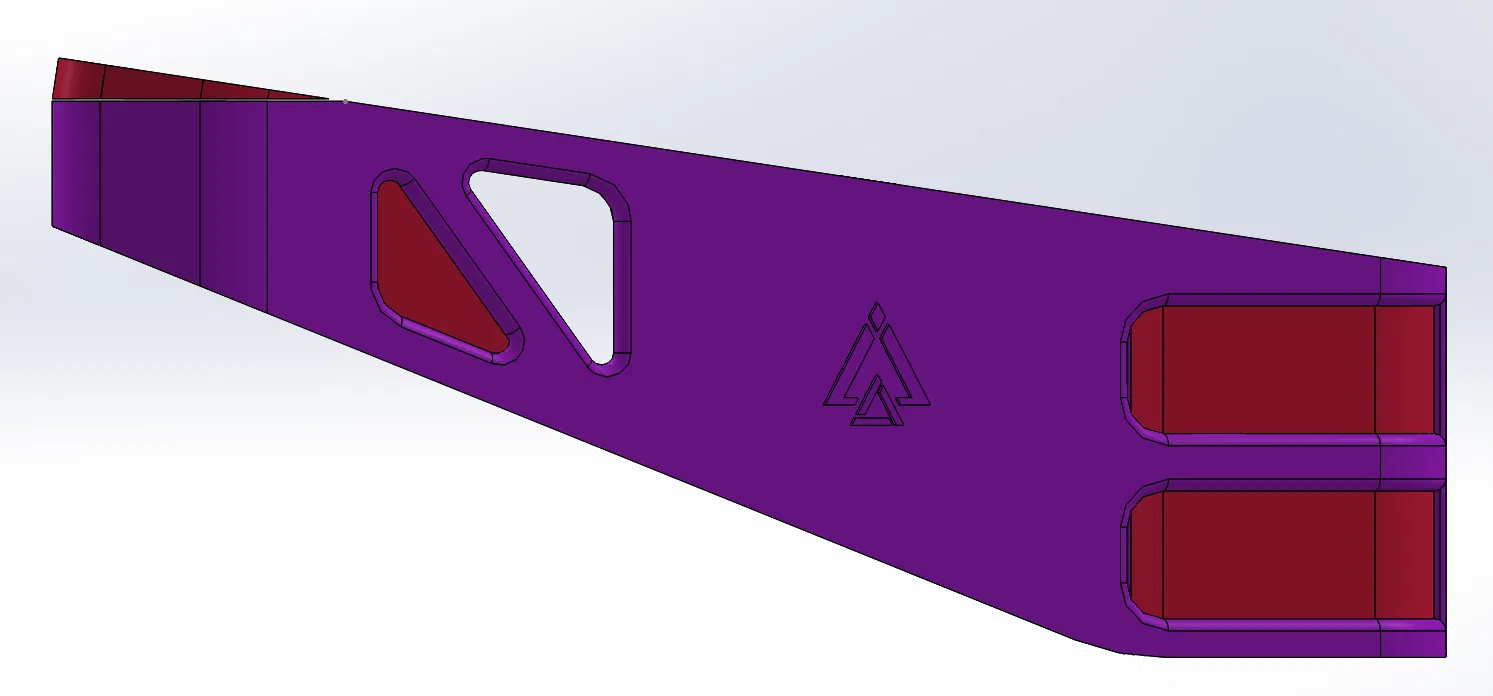

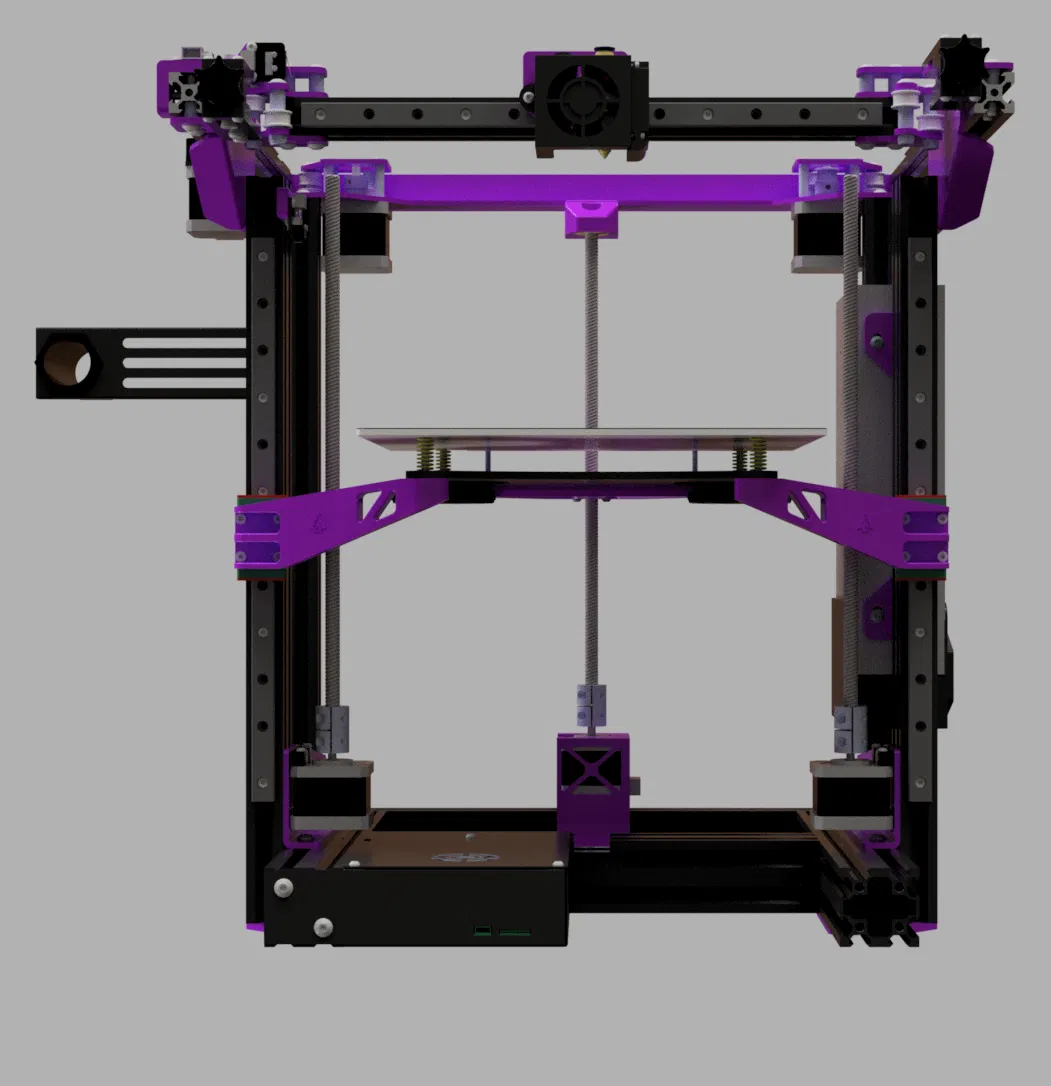

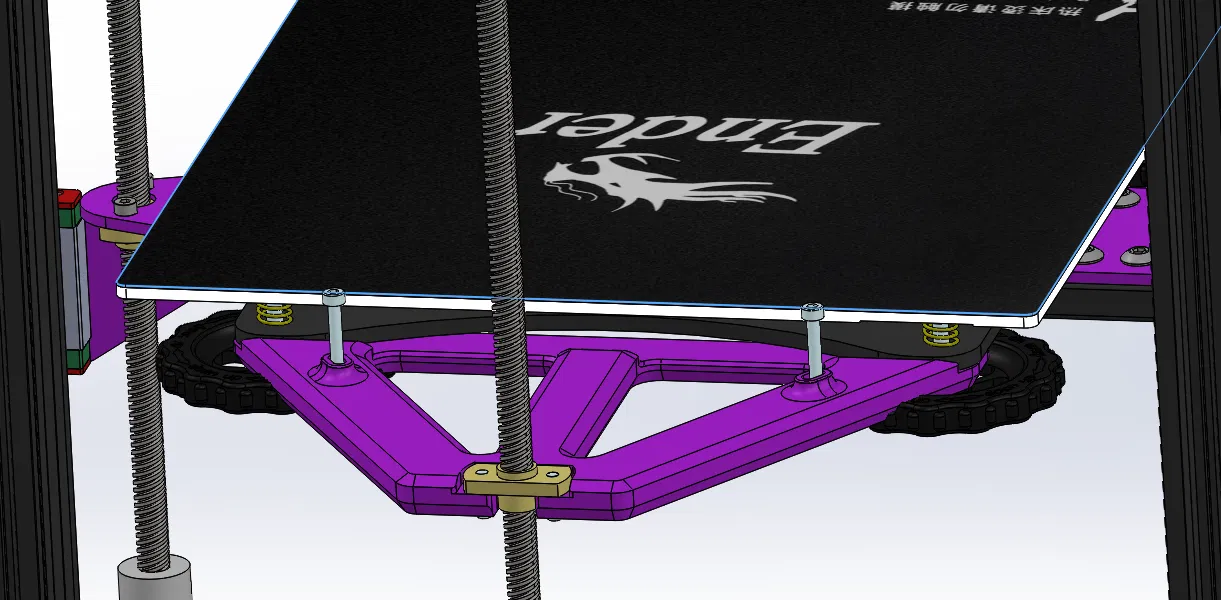

Đã thêm các cánh tay tùy chọn để thay thế các cánh tay gốc nhằm cải thiện độ cứng của giường in hơn nữa. Chúng có tích hợp support (Kiểm tra hình cuối và cẩn thận loại bỏ các phần màu đỏ sau khi in). Không hoạt động với vị trí LCD gốc. Đối với các bracket trục Z tùy chọn, bạn sẽ loại bỏ các bracket trục Z gốc, thanh nhôm 1010 và các núm chỉnh giường ở phía trước.

Video giới thiệu trước (Pre-release video):

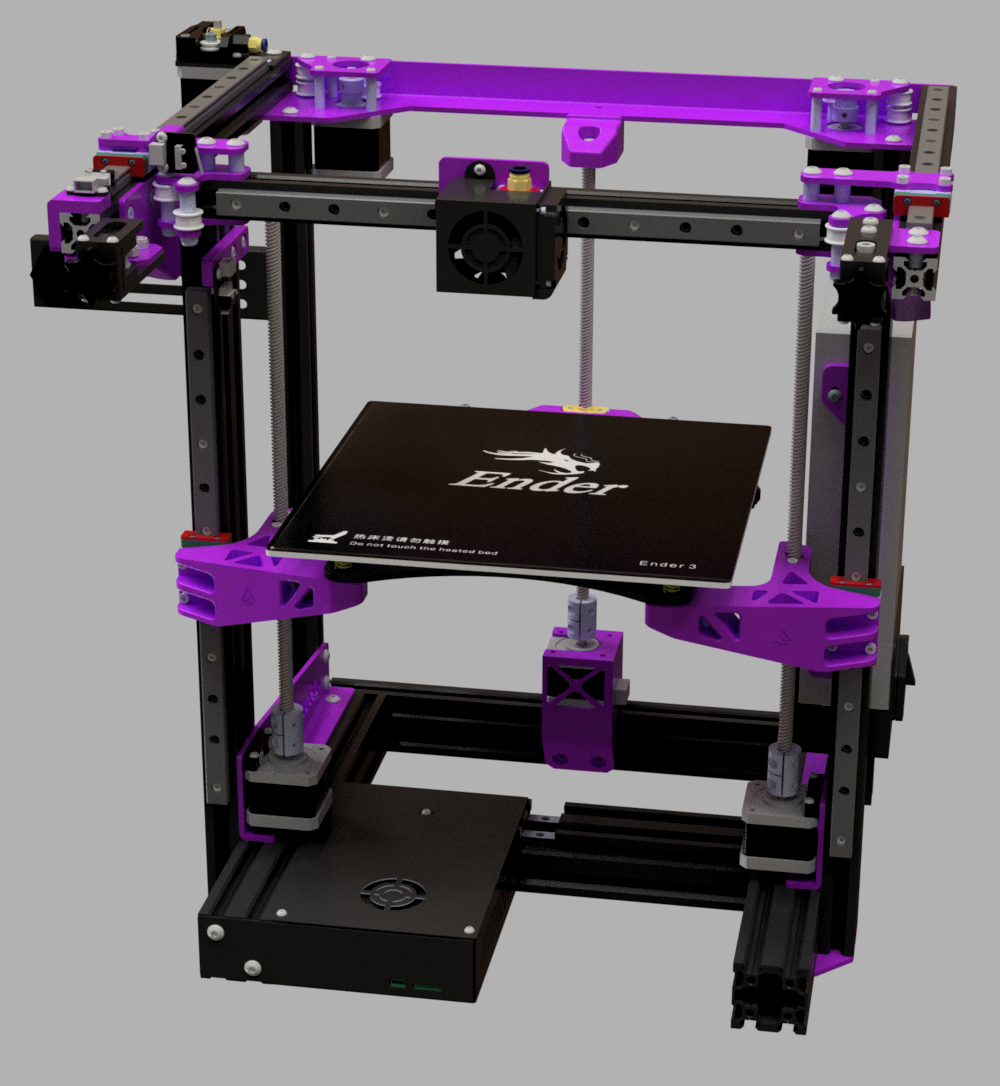

Các điểm chính:

• Cải thiện đáng kể độ cứng của giường in.
• Cải thiện quy trình căn chỉnh.
• Giảm độ võng trên trục Z.
• Sử dụng các núm chỉnh giường và vít gốc để gắn tấm đế in vào tấm đế gốc.
• 2 vị trí dây rút để giữ bó dây cáp.
• (Tùy chọn đế in - Optional Carriage) 2 vị trí bu lông điều chỉnh để dễ dàng căn chỉnh tấm thép ở phía sau.
• (Tùy chọn bracket trục Z - Optional Z Brackets) Cải thiện độ cứng hơn nữa.

Phần cứng cần thiết:

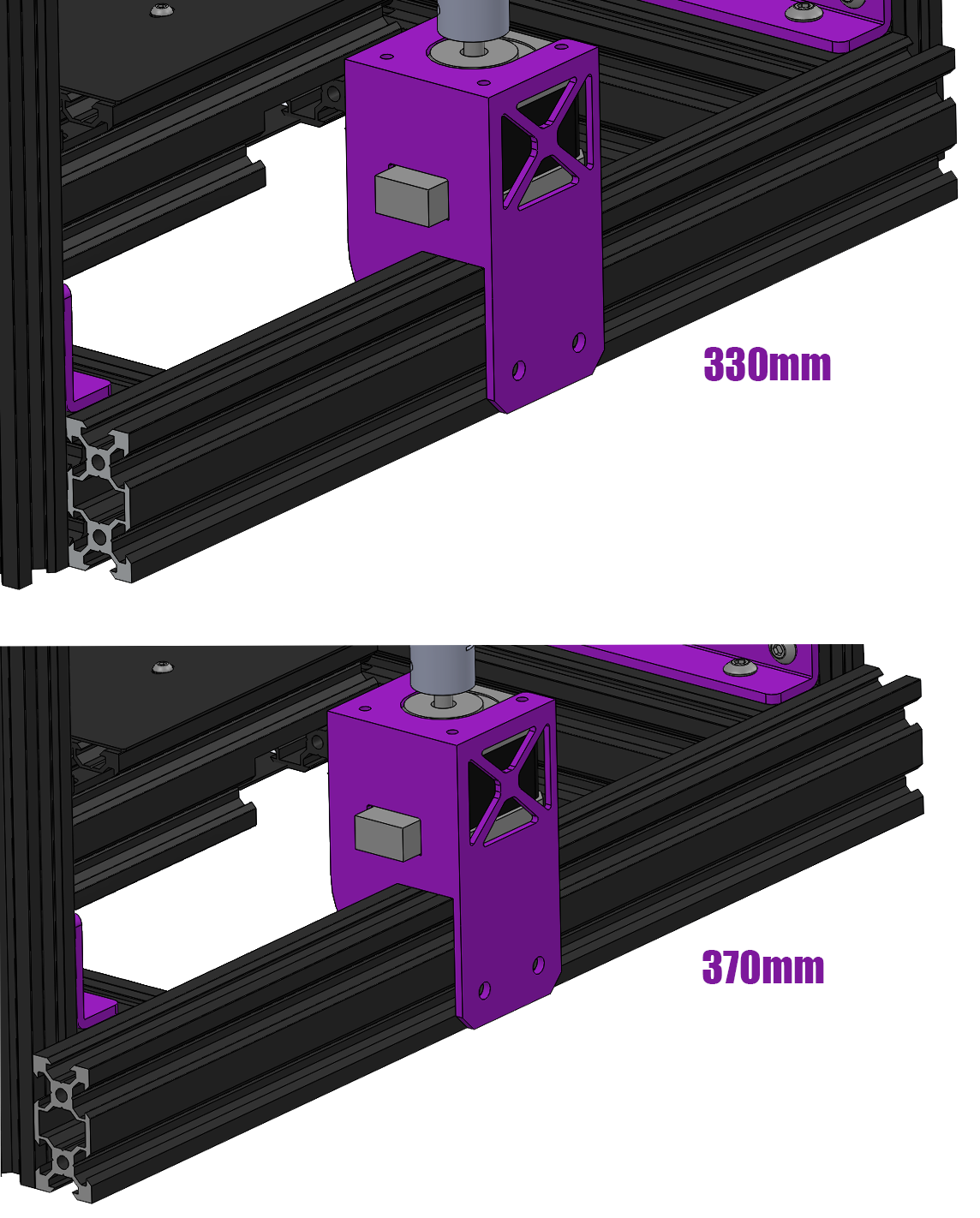

• 1x thanh nhôm 2040 dài 330mm hoặc 370mm (Hình #4)
• 1x động cơ bước 42-34
• 1x trục vít me dài 300mm
• 1x đai ốc trục vít me T8
• 1x khớp nối trục 5mm sang 8mm
• 1x vòng bi 608Z (Hình #7)
• 4x vít M3 10mm (tấm đế in, thanh gia cố trên)
• 4x vít M3 6mm (Động cơ)
• 4x vít M5 6mm (Giá đỡ động cơ in)

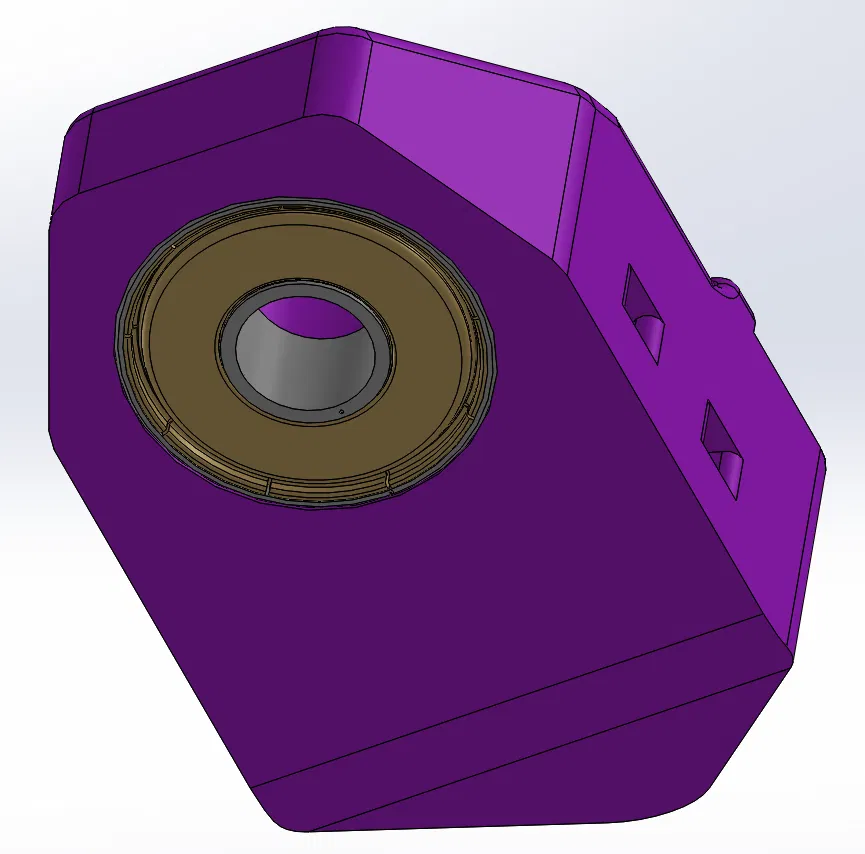

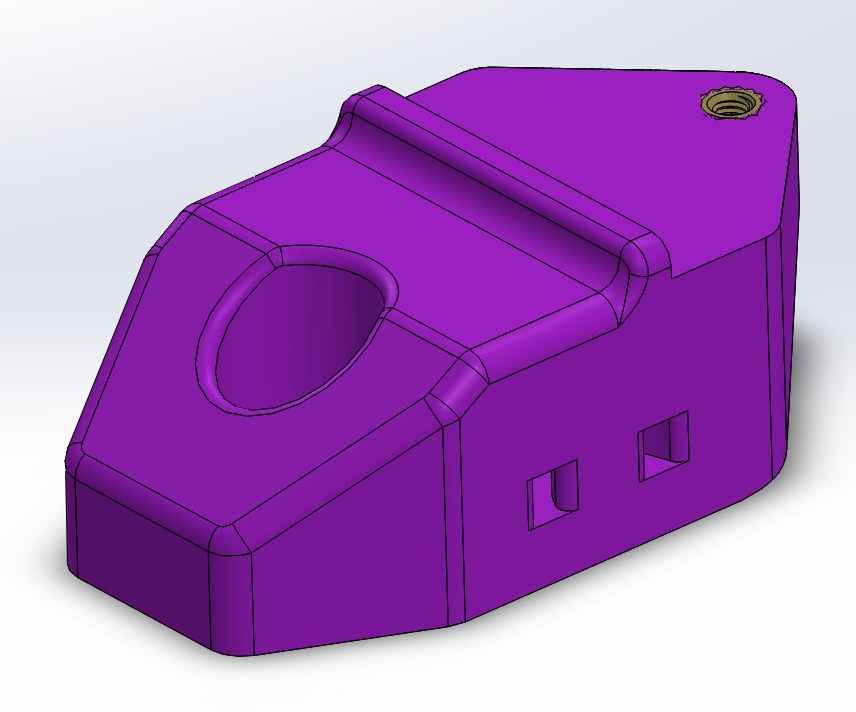

• 1x ren cấy M3 x 4mm x 5mm (thanh gia cố trên in (Hình #6))
• 4x đai ốc T hoặc đai ốc lò xo M5 (Giá đỡ động cơ in)
• 1x cáp động cơ bước
• (Tùy chọn đế in - Optional Carriage) Cần 2 đai ốc M3 vuông.
• (Tùy chọn bracket trục Z - Optional Z Brackets) Cần 2x đai ốc M5.

Cài đặt Klipper:

[z_tilt]
z_positions:
    # Trái
    -23, 118.4
    # Phải
    251, 118.4
    # Sau
    117.5, 302
points:
    # Trước Trái
    29, 50
    # Trước Phải
    210, 50
    # Sau
    123.5, 225

_ Các giá trị này sẽ cần điều chỉnh một chút tùy thuộc vào offset của đầu dò của bạn. Video ở trên cho thấy nó dò ở vị trí của các thanh trục Z, nhưng cài đặt ở trên là những gì tôi sử dụng để dò phía trước.
