Vỏ Connector Ngoài Gaggiuino

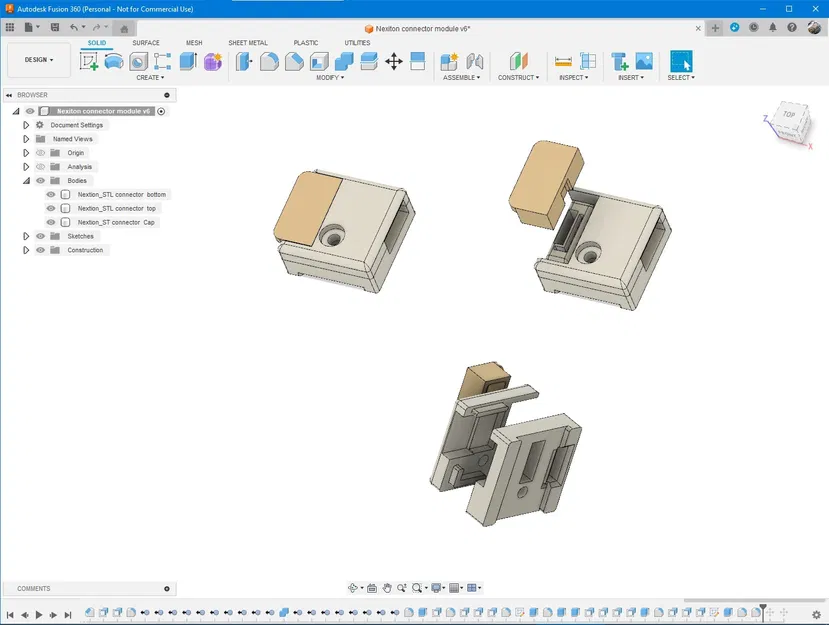

Hộp đựng connector JST-XH và DuPont cho màn hình Nextion và ST-Link V2, là một phần của dự án Gaggiuino. Dùng để kết nối BP và màn hình Nextion, có thể in bằng PLA hoặc PETG.
556
Lượt Xem
2
Lượt Thích
26
Lượt Tải
Cập Nhật Dec 14, 2025
Mô tả
Nội dung được dịch bằng AI

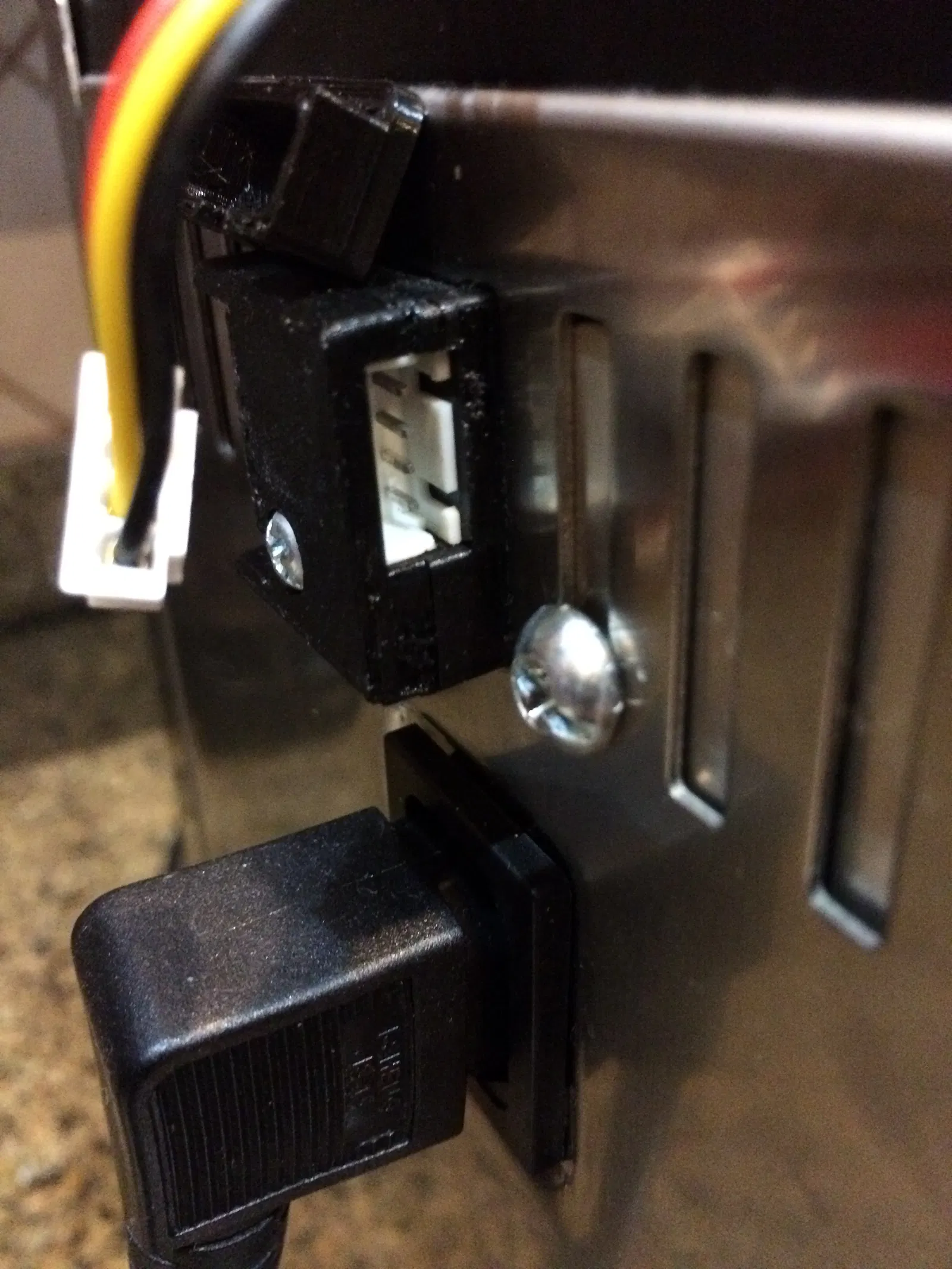

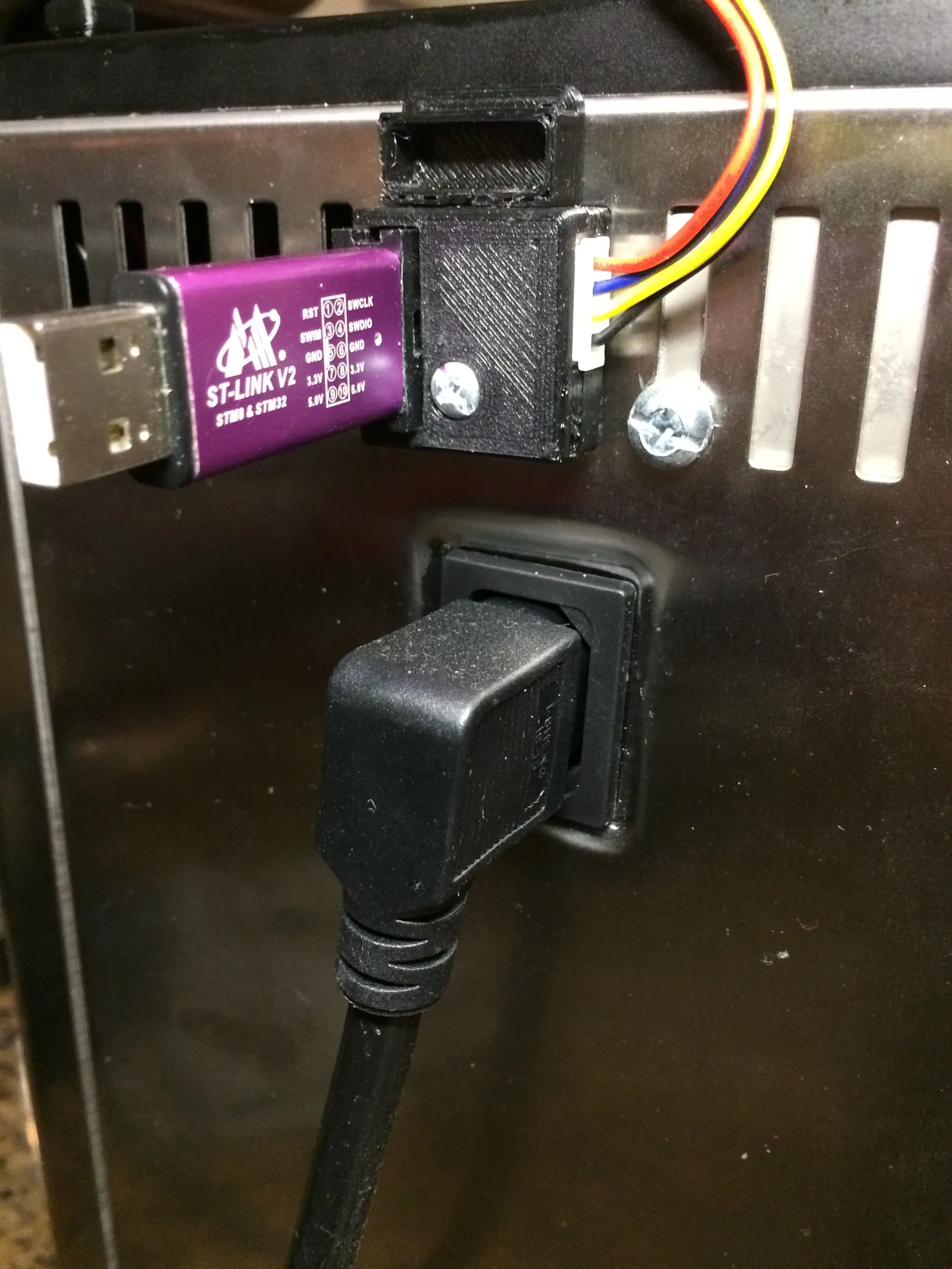

Cái connector ở khe dọc bên trái là connector DuPont 4P để nạp code cho BP (blue pill) còn bên phải là connector JST-XH 4S (5 chân, ưu tiên loại chân gập góc) cho màn hình Nextion.

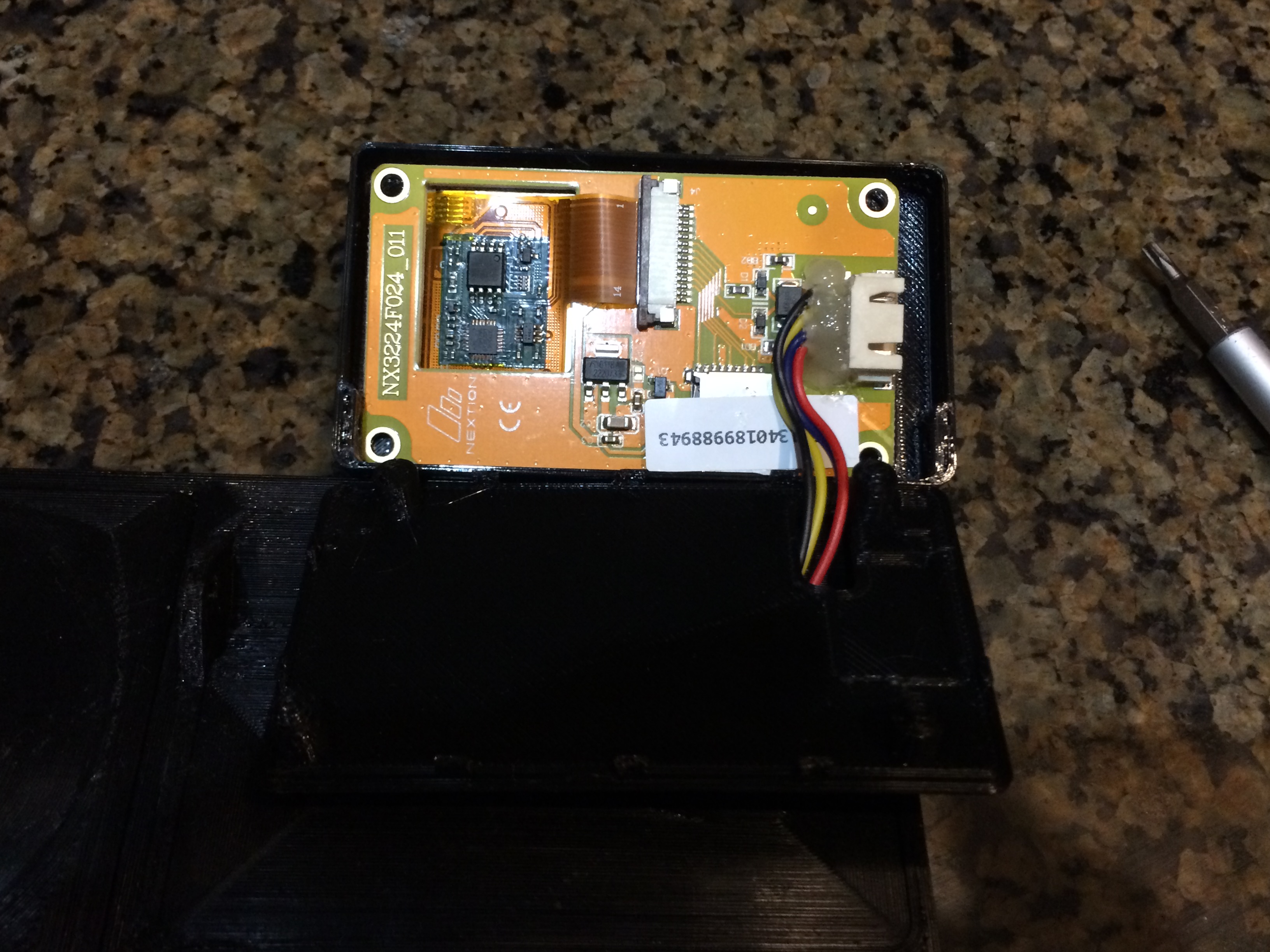

Các dây từ màn hình Nextion hàn trực tiếp vô chân connector trên PCB ở mặt sau màn hình.

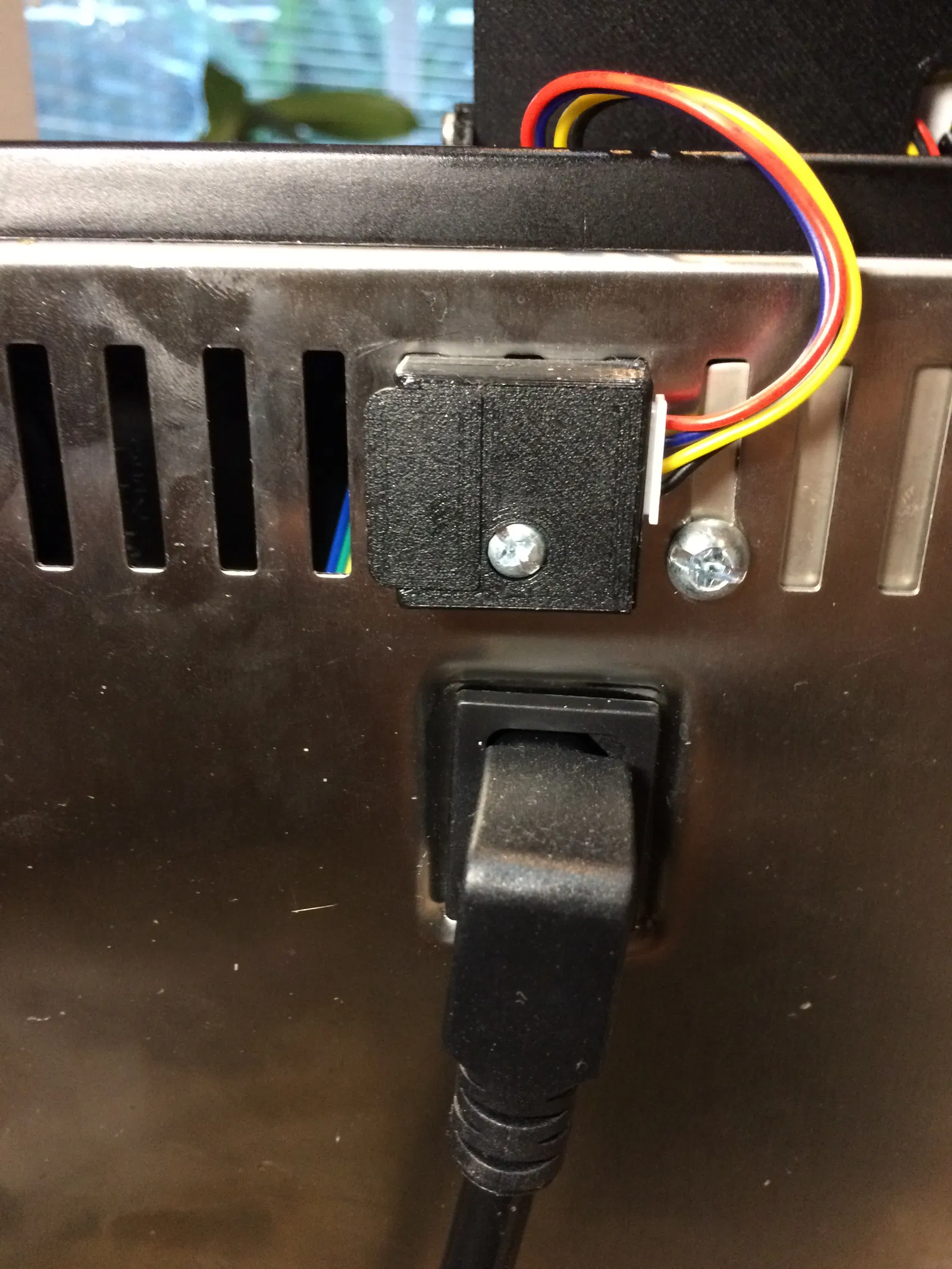

Housing này có thể in bằng PLA hoặc PETG (ưu tiên PETG cho cứng cáp) và được cố định bằng 1 con ốc và đai ốc 3mm.
Dự án Gaggiuino.
https://discord.com/channels/890339612441063494/910972035205857320
