Bàn cờ Vua lấy cảm hứng Bắc Âu của Aslan

Lịch sử

Tôi rất may mắn khi sở hữu chiếc máy in 3D đầu tiên vào cuối năm 2020 (Prusa i3 Mk3). Đương nhiên, trong lúc chờ đợi máy về, tôi đã lướt xem những thứ có thể in và tìm cảm hứng cho những gì mình có thể làm với nó. Bạn tôi nhờ tôi in cho anh ấy một bộ cờ vua. Khi đang lướt trên thingiverse, tôi cũng thấy các tệp cho https://en.wikipedia.org/wiki/Lewis_chessmen để in. Tôi nghĩ rằng mình cũng muốn có một bộ, nhưng tôi không có bàn cờ nào xứng tầm với những mô hình đẹp đó, vì vậy tôi phải tự thiết kế. Tôi nghĩ đến phong cách vẽ đường nét "kiểu chữ Rune Bắc Âu" vì những quân cờ nguyên bản đó có thể có nguồn gốc từ thương nhân Viking.

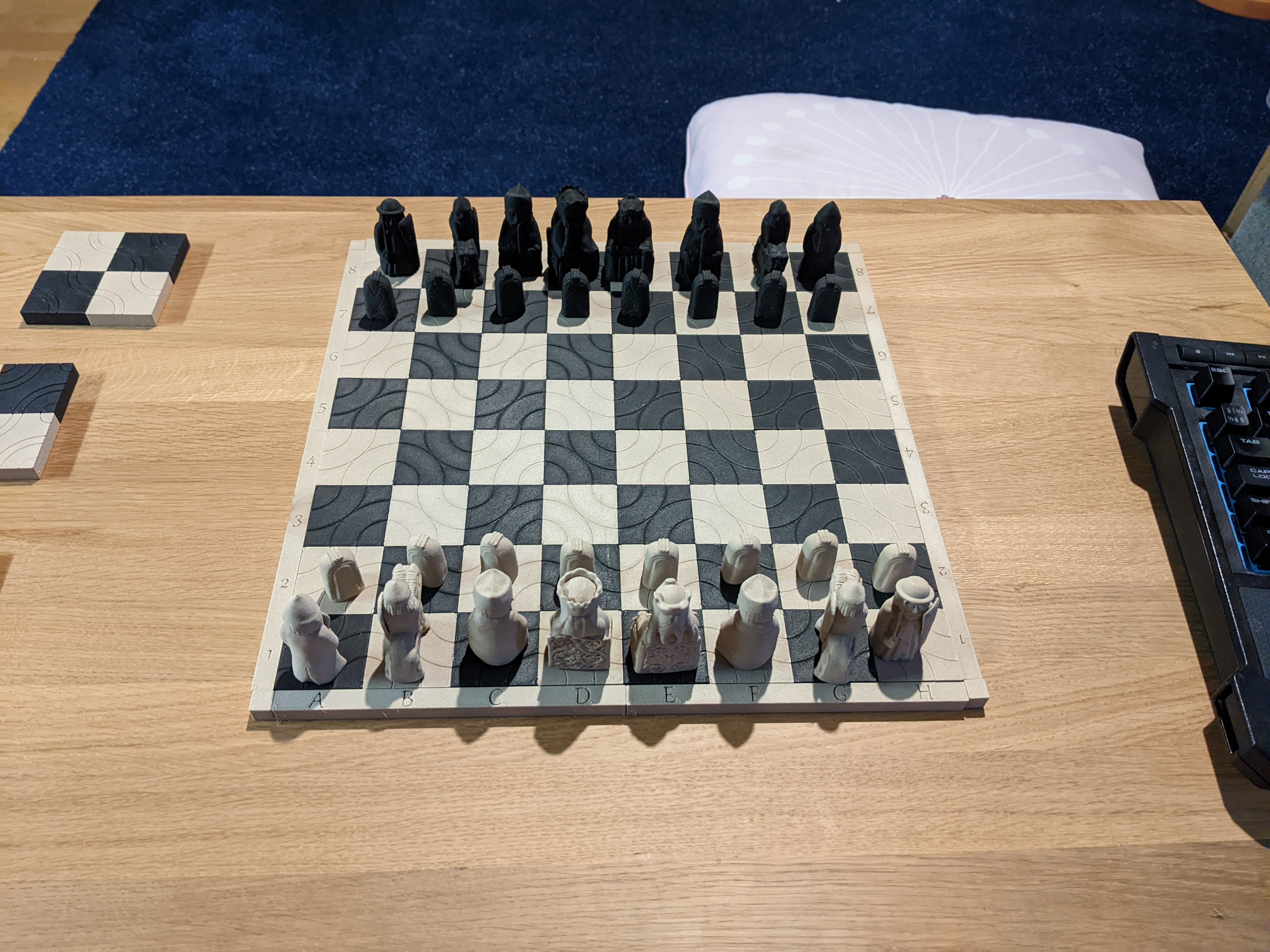

Phải mất một thời gian dài để hoàn thành. Tôi nghĩ mình bắt đầu thiết kế bàn cờ vào cuối năm 2021 và thực sự in nó vào đầu năm 2022. Nỗ lực ban đầu của tôi có một chút sai sót. Tôi đã thiết kế một ô vuông bàn cờ không đối xứng trên mọi trục, nhưng tôi đã in được vài quân cờ nên quyết định vẫn tiếp tục. Đó là những gì bạn thấy ở đó như bàn cờ hoàn chỉnh và nó sử dụng các mô hình "bonus_a" và "bonus_b". Tôi cũng khá không quen với việc nên làm thế nào, vì vậy các tệp STL cho chúng rất không hiệu quả như chúng. Tôi sẽ không khuyến khích in cái này vì bạn cần chú ý đến hướng.

Tôi cũng từng mơ ước biến nó thành bản in đa vật liệu ban đầu, nhưng có hai điều khiến điều đó không thể thực hiện được vào thời điểm đó: Các ô vuông phải rất lớn để quân cờ vua vừa vặn trên chúng và điều đó khiến nó không thể đặt vừa trên khay in trong một lần. In đa vật liệu với Prusa i3 Mk3 thực sự không khả thi. Vào thời điểm đó, tôi đã mơ về chiếc Prusa XL mới được công bố (vẫn vậy :)).

Về việc in ấn và lắp ráp

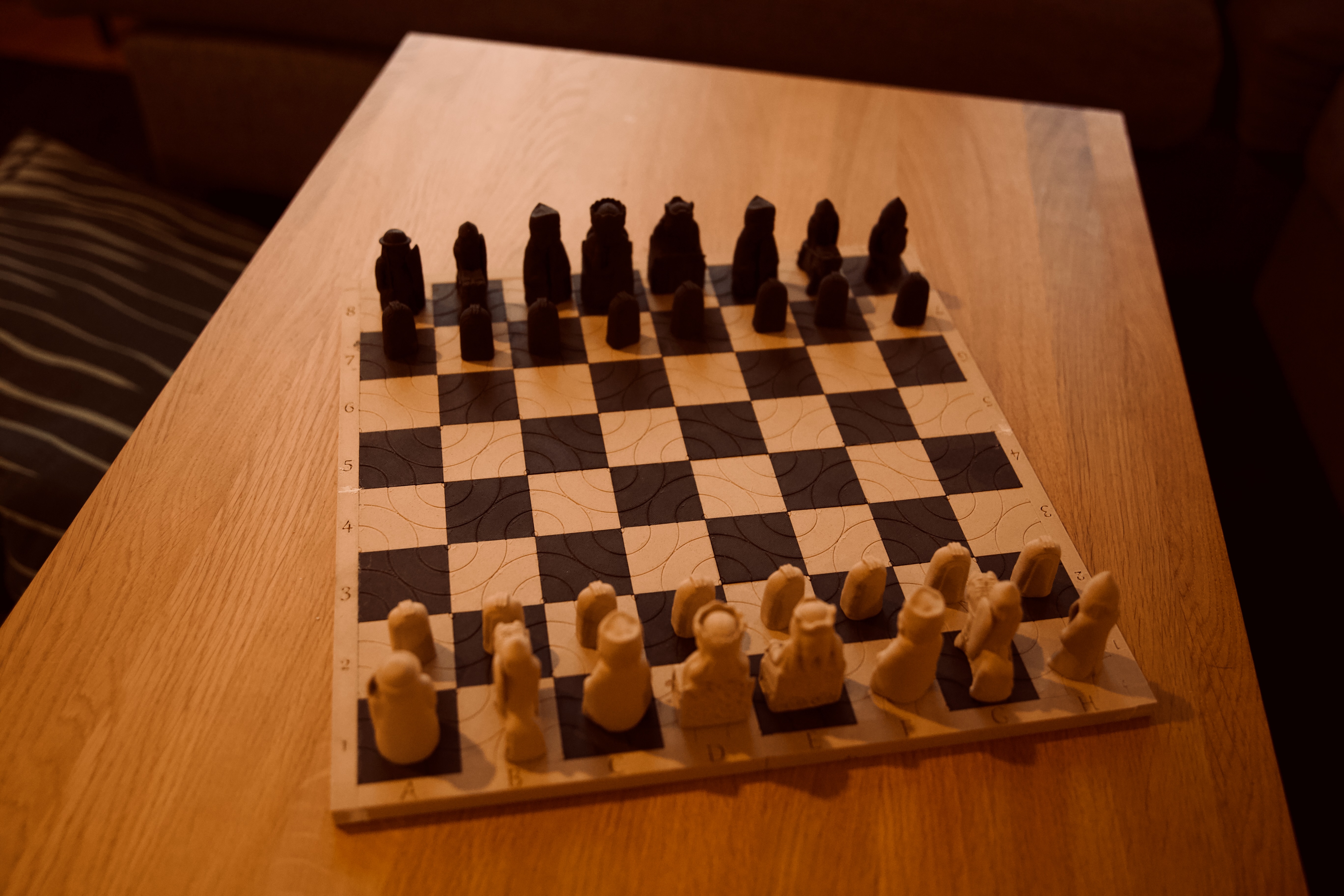

Kích thước bàn cờ là 34 x 34 cm có viền và 32 x 32 cm không có viền.

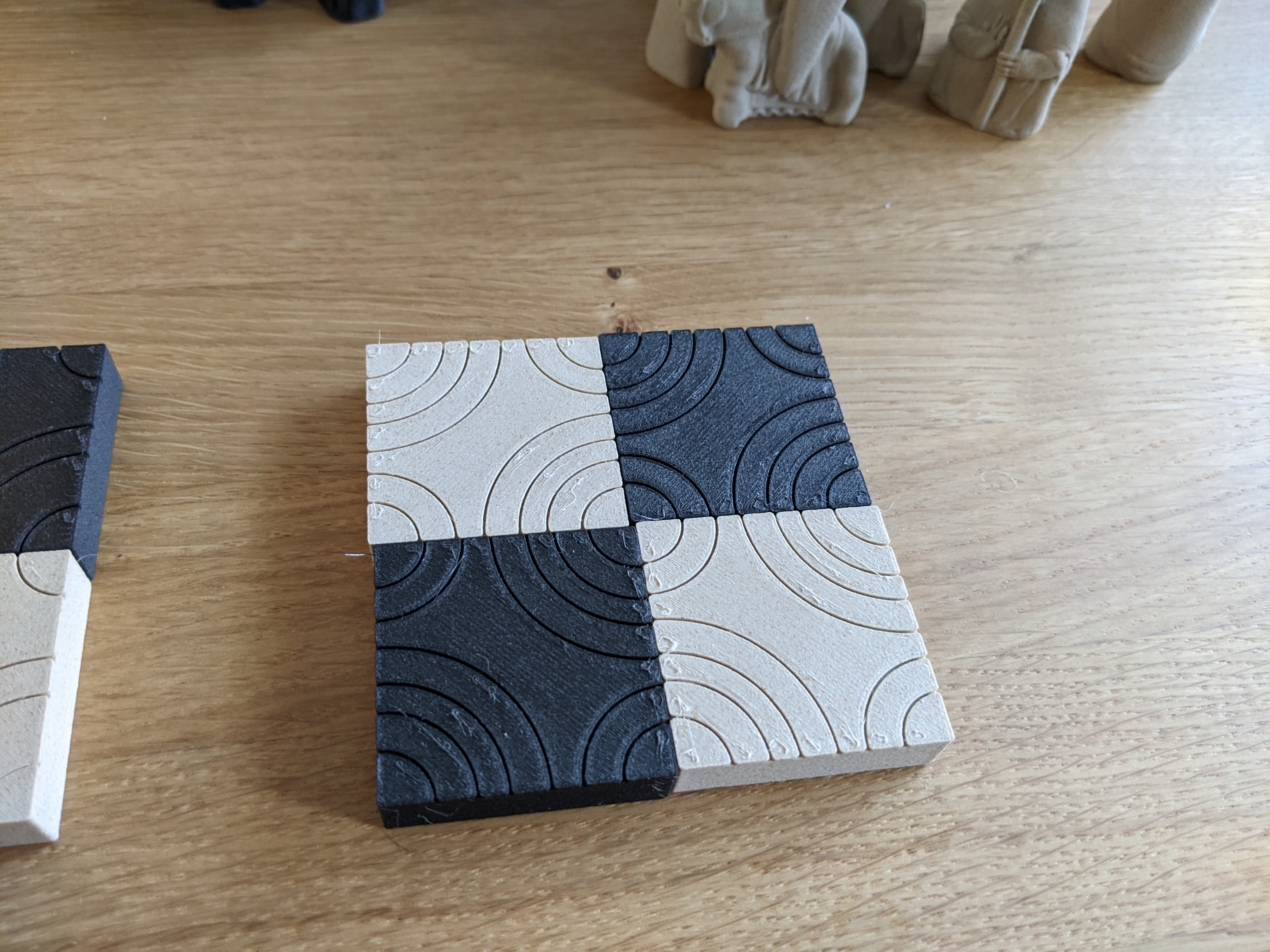

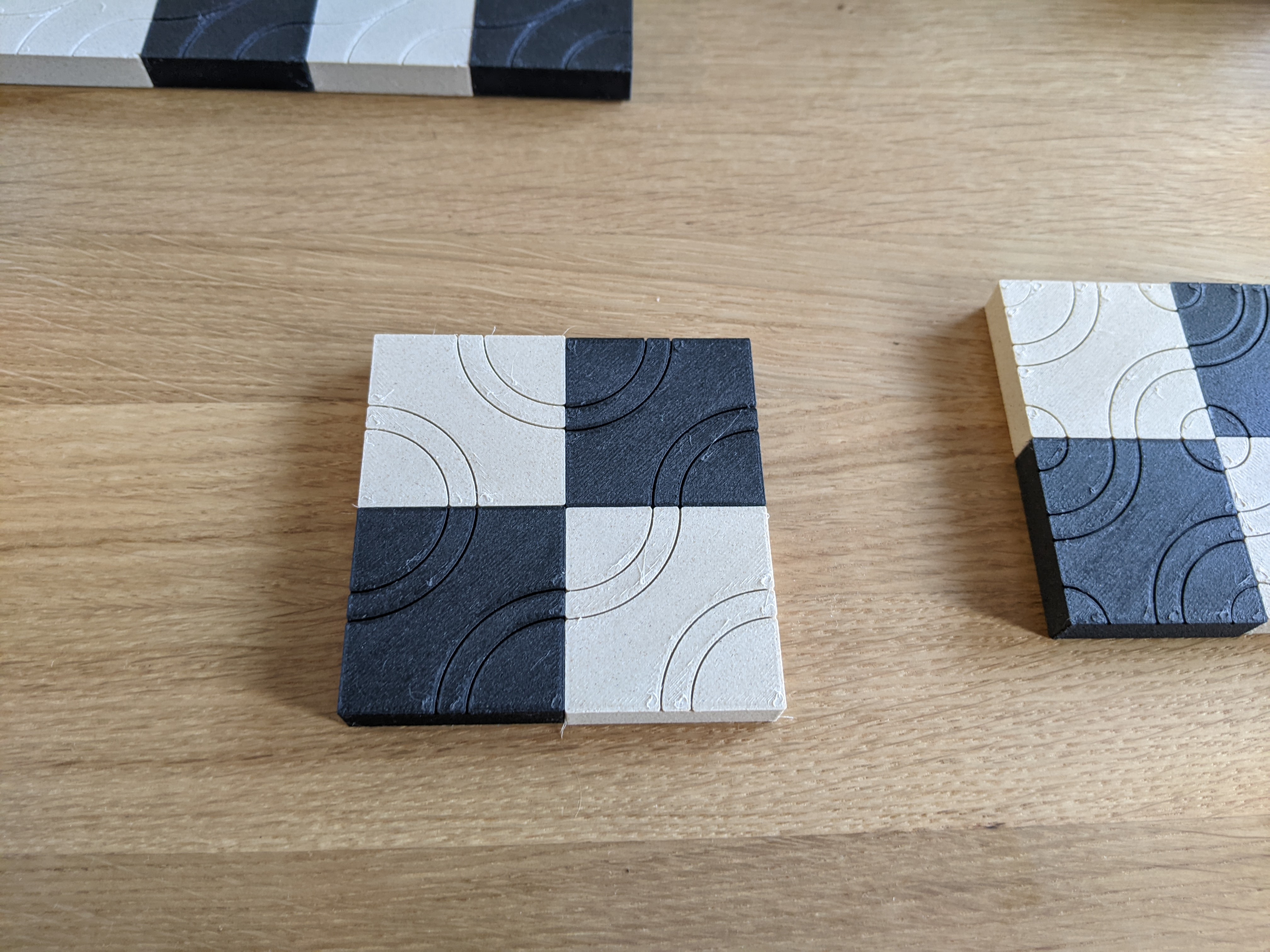

Đối với bất kỳ ai đang cân nhắc in cái này, tôi khuyên bạn nên sử dụng phiên bản đã sửa đổi: Có ba loại ô vuông khác nhau, cơ bản (đơn giản nhất), cơ bản có vòng tròn nhỏ bên trong và kép. Bạn có thể in bàn cờ chỉ với một kiểu hoặc kết hợp các kiểu nếu bạn thích, nhưng các đường kẻ trong trường hợp đó có thể không luôn khớp.

Để có một bàn cờ hoàn chỉnh, bạn cần in:

• 64 ô vuông in, 32 ô mỗi màu.
• Viền nếu bạn muốn.

Độ đặc ruột (infill) là mặc định 15% theo tôi nhớ và chiều cao lớp là 0.2mm. In các ô vuông dưới dạng các mảnh riêng lẻ tốn nhiều công sức, nhưng vì các mảnh riêng lẻ quá nhỏ nên chúng thường không bị cong vênh/bong tróc khỏi khay in nhiều.

Trước khi dán tất cả lại với nhau, tôi khuyên bạn nên kiểm tra mô hình bàn cờ để đảm bảo.

Tôi chỉ sử dụng keo dán CA để dán các ô vuông và viền lại với nhau. Thành thật mà nói, đó là rất nhiều công đoạn dán, vì vậy nếu bạn đi theo con đường đó, bạn có thể muốn làm một loại khuôn dán ngay từ đầu.

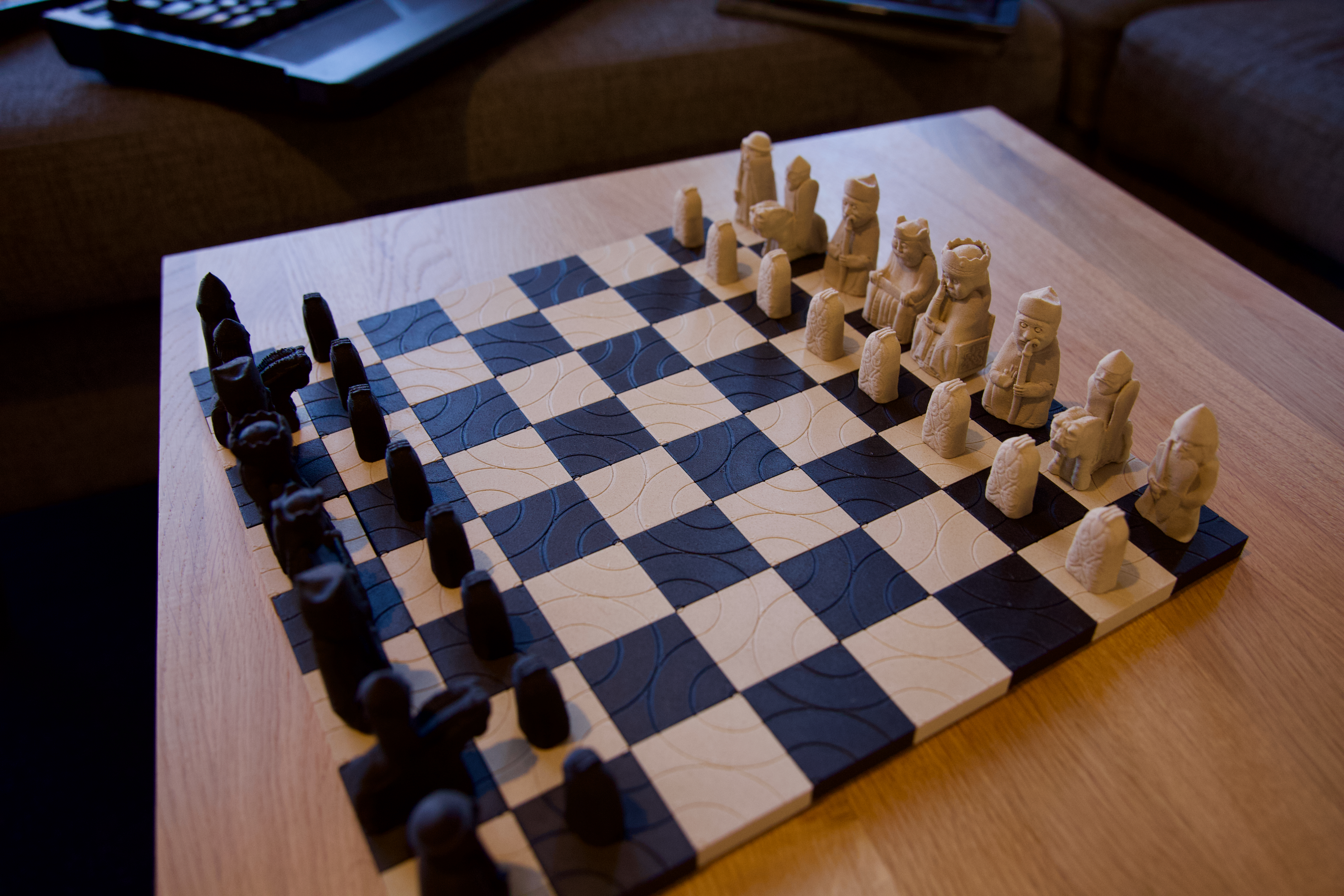

Một vài ý tưởng Đối với tôi, sự đối xứng hoạt động tốt nhất, vì đây là cờ vua, nhưng bạn không cần phải căn chỉnh mọi quân cờ theo cùng một cách - nó có thể tạo ra những hoa văn khá thú vị.

Nếu làm lại, tôi có lẽ sẽ thiết kế các viền để chúng khóa vào nhau và có thể giữ các ô vuông rời. Bằng cách đó, bạn có thể thay đổi hoa văn bên trong nếu muốn.

Tôi đã sử dụng sợi PLA đầy gỗ trên bản in của mình và tôi nghĩ nó thực sự hoạt động tốt, vì vậy đó có thể là một cái gì đó bạn nên cân nhắc ở đây.

Việc lắp ráp tốn một chút công sức, vì vậy đây có thể là một bản in đa vật liệu rất thú vị nếu bạn có máy in phù hợp.

Cảm ơn bạn đã xem qua và tôi hy vọng nó mang lại niềm vui hoặc nguồn cảm hứng cho bạn!
