Argon One - USB 3.0 Hub

Lý do

Tui cần xài cổng USB phía trước cho cái vỏ Argon One Raspberry Pi 4B. (v1 với v2 đều xài được nha)

Mà có USB 3.0 thì càng tốt, chứ có 2.0 thì hơi phí ha!

Tui thử xài cái hub 4 cổng của Anker mà do cái dây nó nằm bên hông cái mạch in, nên không nhét vừa theo cái kích thước tui cần được.

May mà tui kiếm được cái hub mà cái dây nó đi ra phía sau, xài ngon lành cành đào luôn.

Để chuyển từ cổng USB A đực của cái dây hub qua, tui kiếm được cái keystone jack bẻ góc 90 độ là xài được luôn.

Linh Kiện Cần Có

• 1 cái - ORICO 4-Port USB 3.0 Hub: ở đây hoặc ở đây
• 1 cái - Poyiccot USB 3.0 Keystone Jack, 90 Độ
• 2 con - ốc M2x3mm
• 1 cái - USB 3.0 180° Connector Bridge Adapter (mua nhiều chỗ có)
  • Có sẵn với Argon One M.2 Case
  • Mã eBay:194014551651
  • Aliexpress
• 1 cái Vỏ Argon One Raspberry Pi 4B (hầu hết các phiên bản đều xài được)
  • Phiên bản 1 (Không có link, nhưng mà có cổng micro HDMI)
  • Phiên bản 2
  • Phiên bản 2 có M.2 Board (Không dùng được với M.2 board gắn kèm)
  • Nanosound HiFi
• Băng keo điện

Hướng Dẫn

1. In cái part ra.
2. Gỡ cái USB Hub ra khỏi vỏ của nó.
3. Gỡ cái keystone jack ra khỏi vỏ của nó.
4. Để cái mạch của keystone jack vô cái khe ở phía sau, nó sẽ tự khớp vô chỗ.

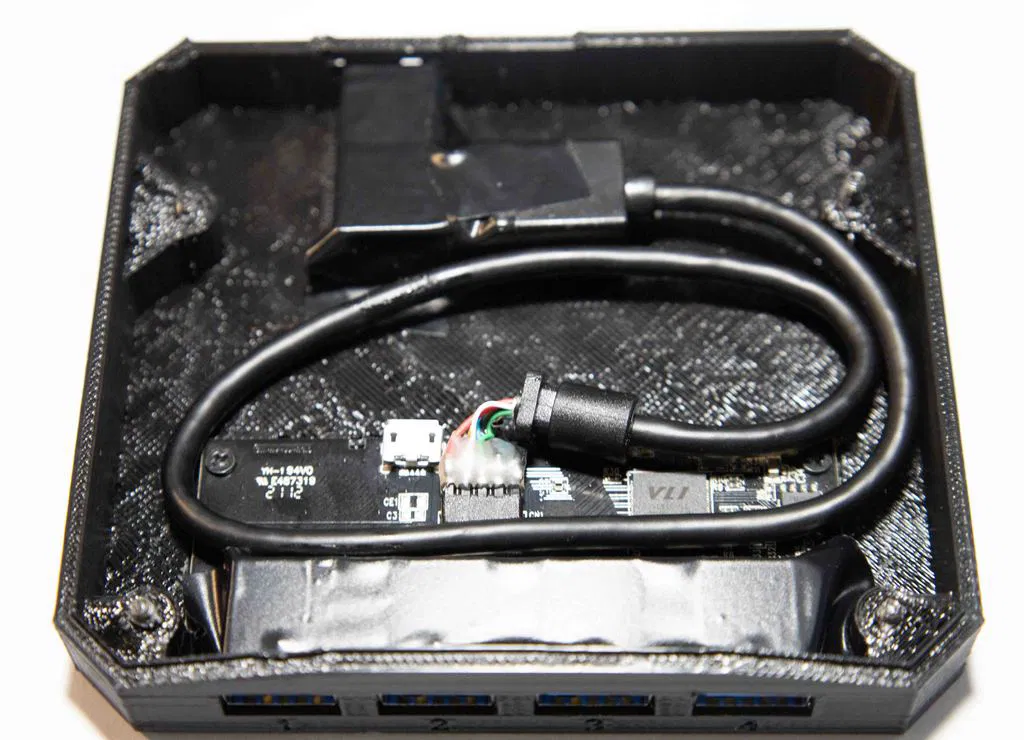

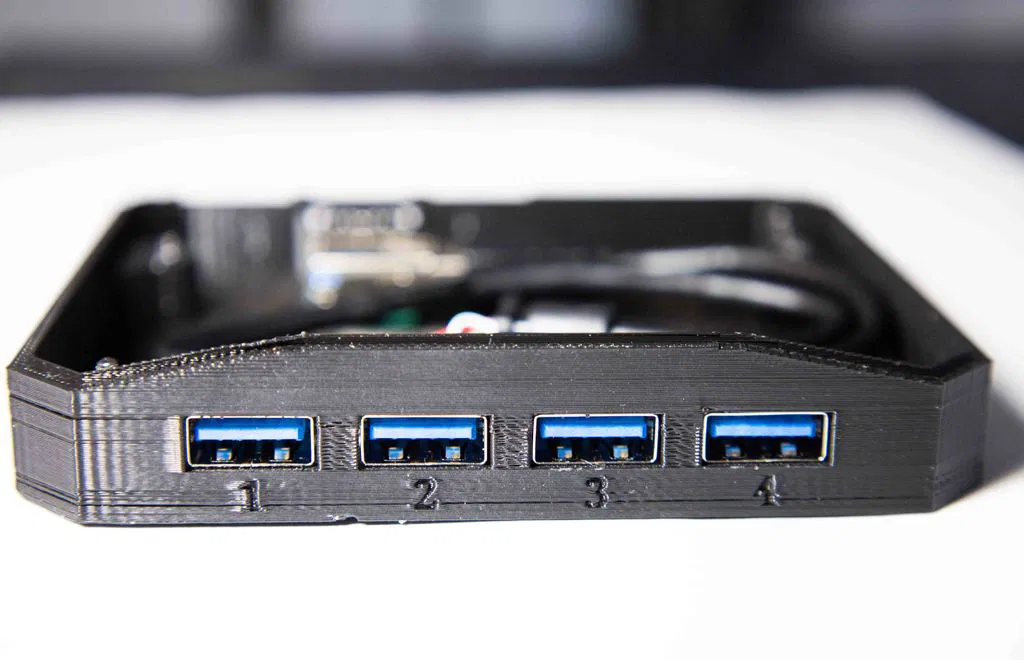

5. Để cái mạch USB hub vô phía trước của cái part đã in. Có 2 lỗ ốc sẽ khớp với lỗ gắn trên mạch.
6. Vặn ốc cái mạch USB hub lại bằng 2 con ốc M2.
7. Cắm cái dây của hub vô cái cổng bên trong của keystone jack, đi dây theo hình vòng cung.
8. Dùng keo nến cố định cái keystone jack (hoặc không cũng được).
9. Lấy băng keo điện dán che cái keystone jack với cổng USB lại, vì nó hơi khít với nhau, dễ bị chạm mạch làm hư pi lắm nha.
10. Tháo ốc đáy của vỏ Argon ONE ra (giữ lại mấy con ốc).

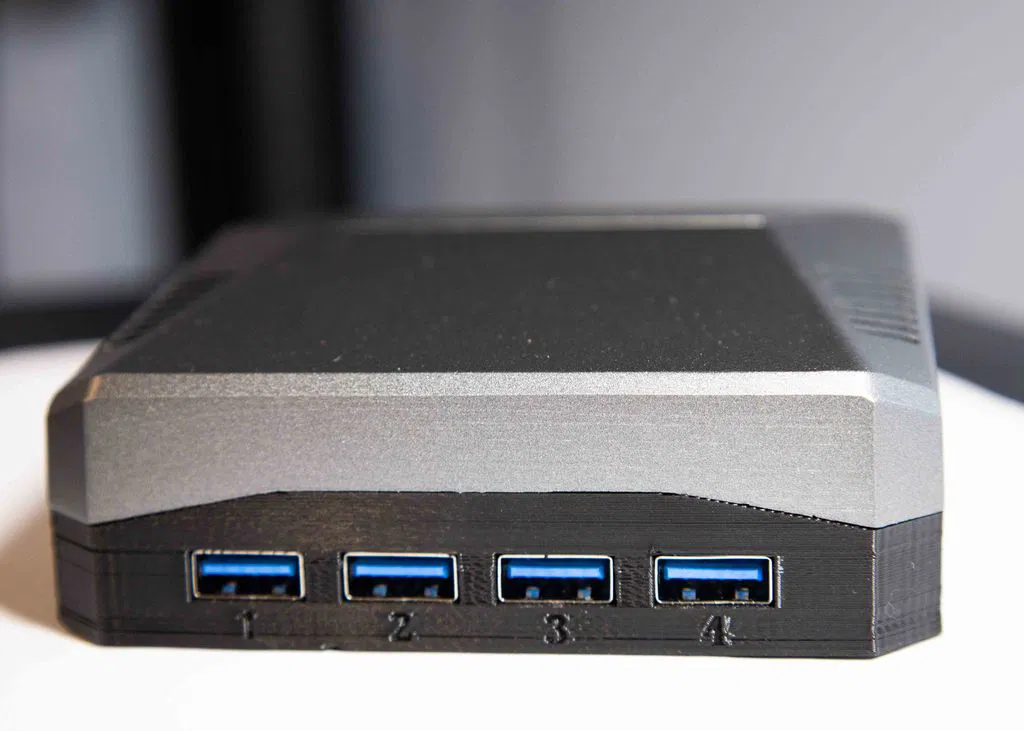

11. Vặn cái part đã ráp vô đáy của cái Argon ONE bằng mấy con ốc hồi nãy.

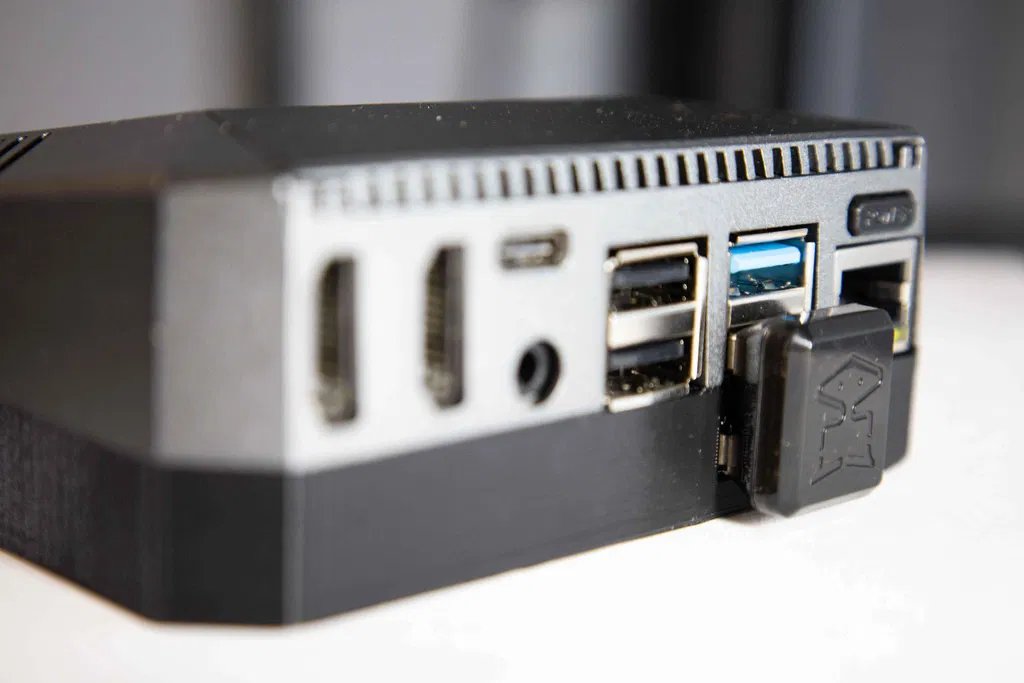

12. Cắm cái adapter USB bridge vô phía sau cái part đã in và cái Pi.
13. Nghỉ tay đi, làm ngon lắm con trai!

Cài Đặt In

Thương hiệu Máy in: FlashForge Máy in: Inventor Rafts: Không Supports: Có Độ phân giải: 0.200mm Infill: 20% Nhựa in: Inland PLA Màu Đen
