Mô hình câu đố viên đạn 9mm LUGER cập nhật

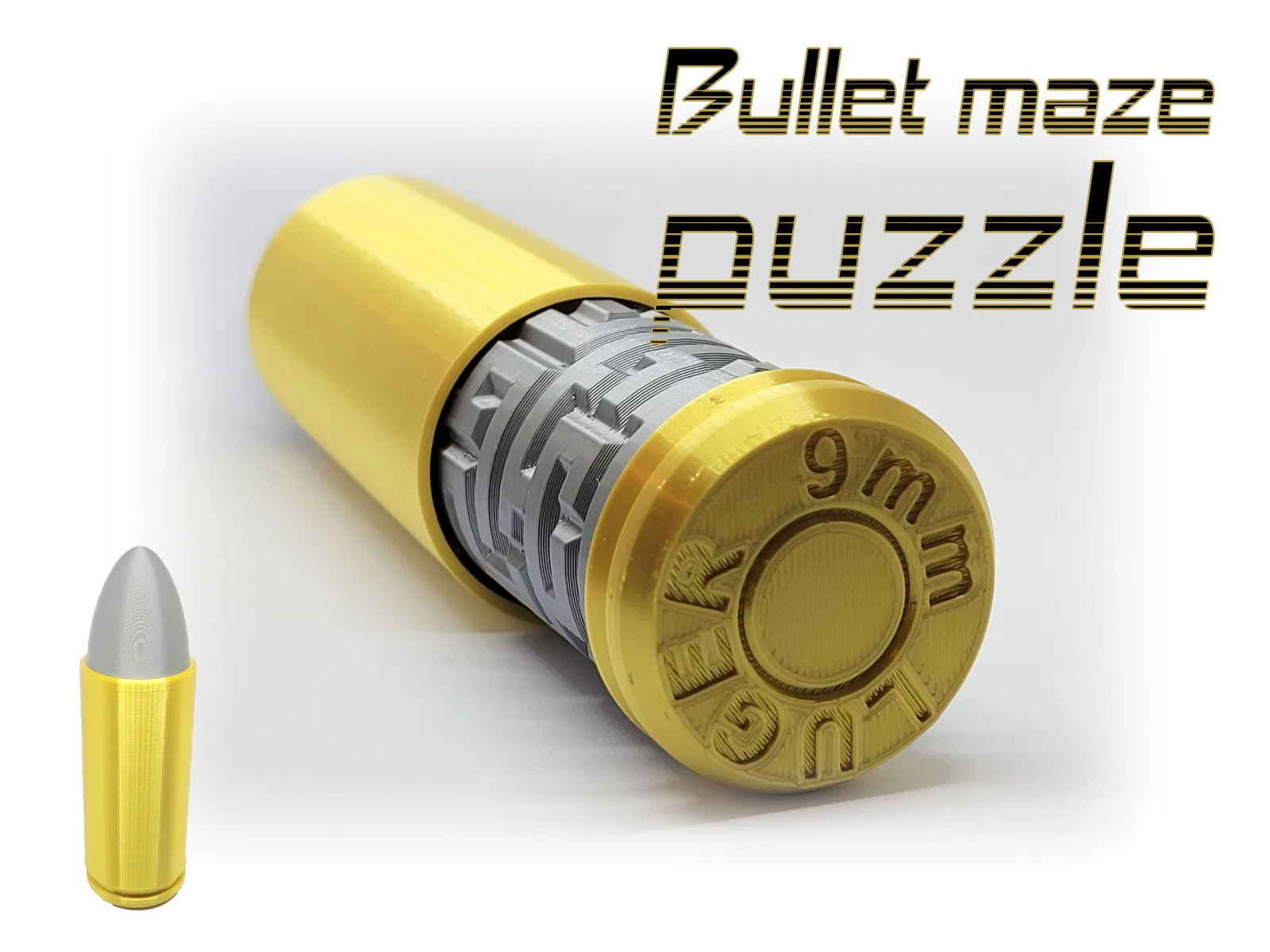

Đây là bản remix của bản remix của schweiz9394 dựa trên hộp quà câu đố hình viên đạn của FragrantAbyss.

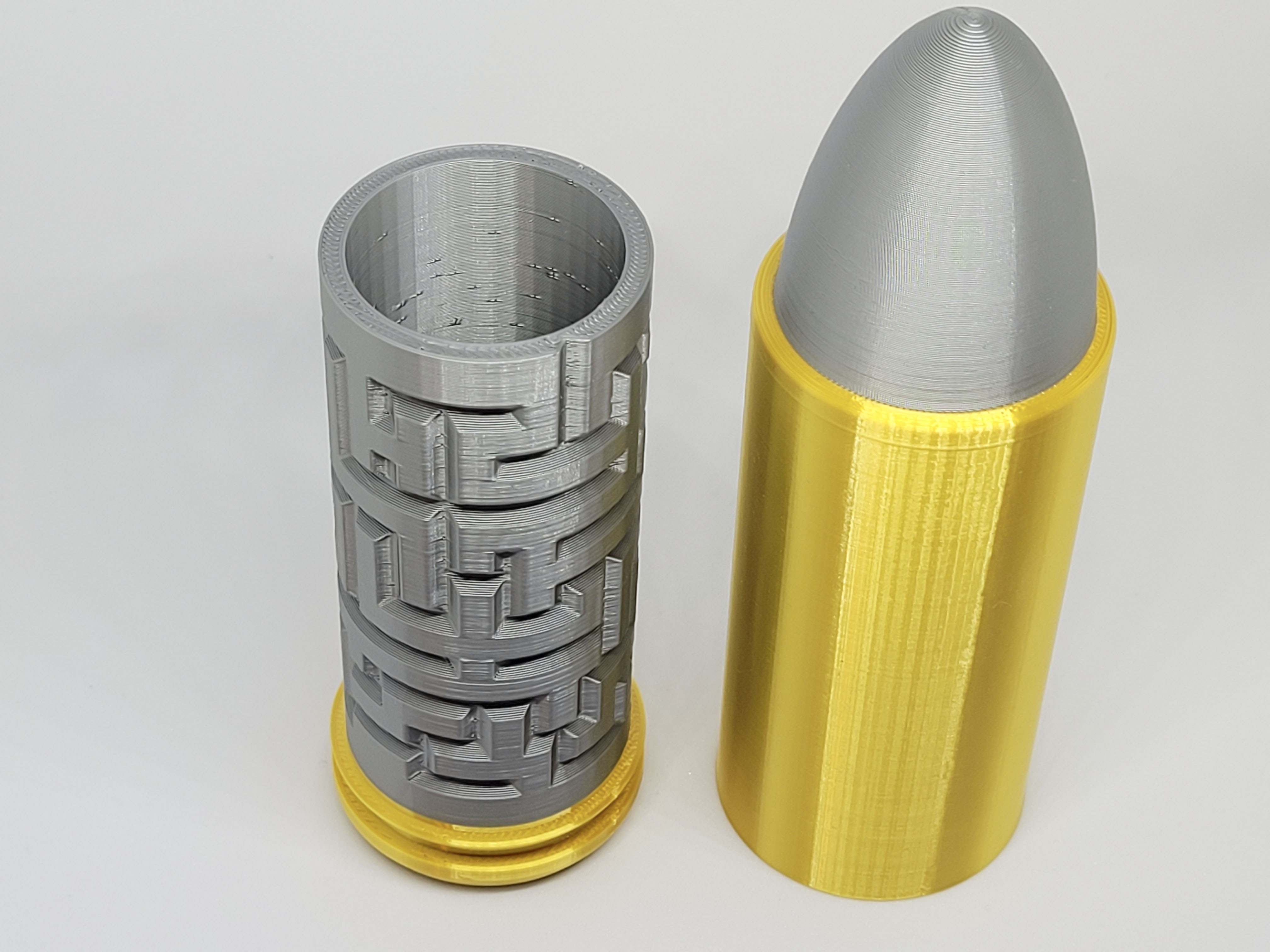

Nó được thiết kế làm hộp quà câu đố với mê cung không quá dễ cũng không quá khó để giải. Bên trong ngăn chứa, bạn có thể đặt thẻ quà tặng hoặc một món quà nhỏ.

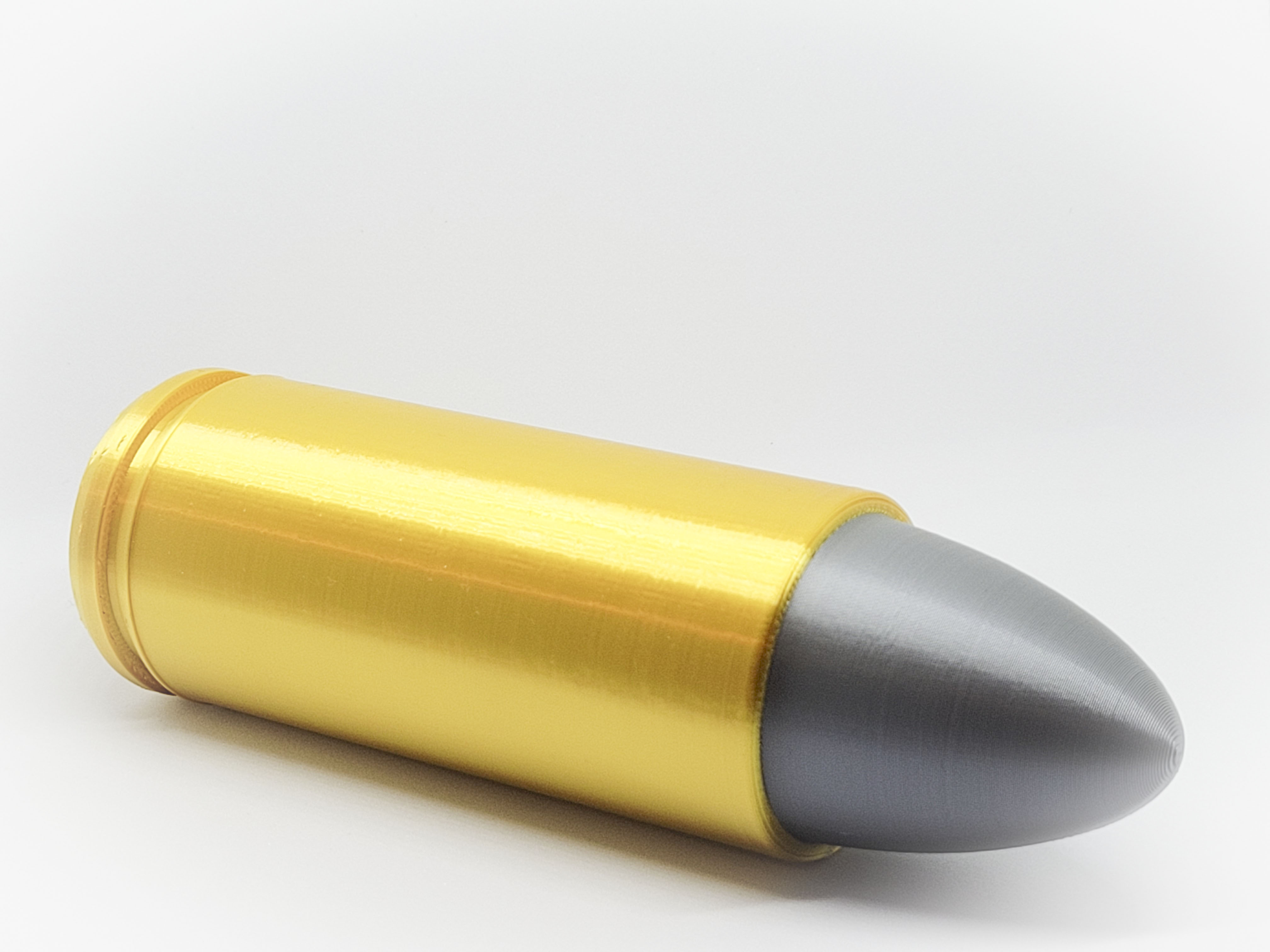

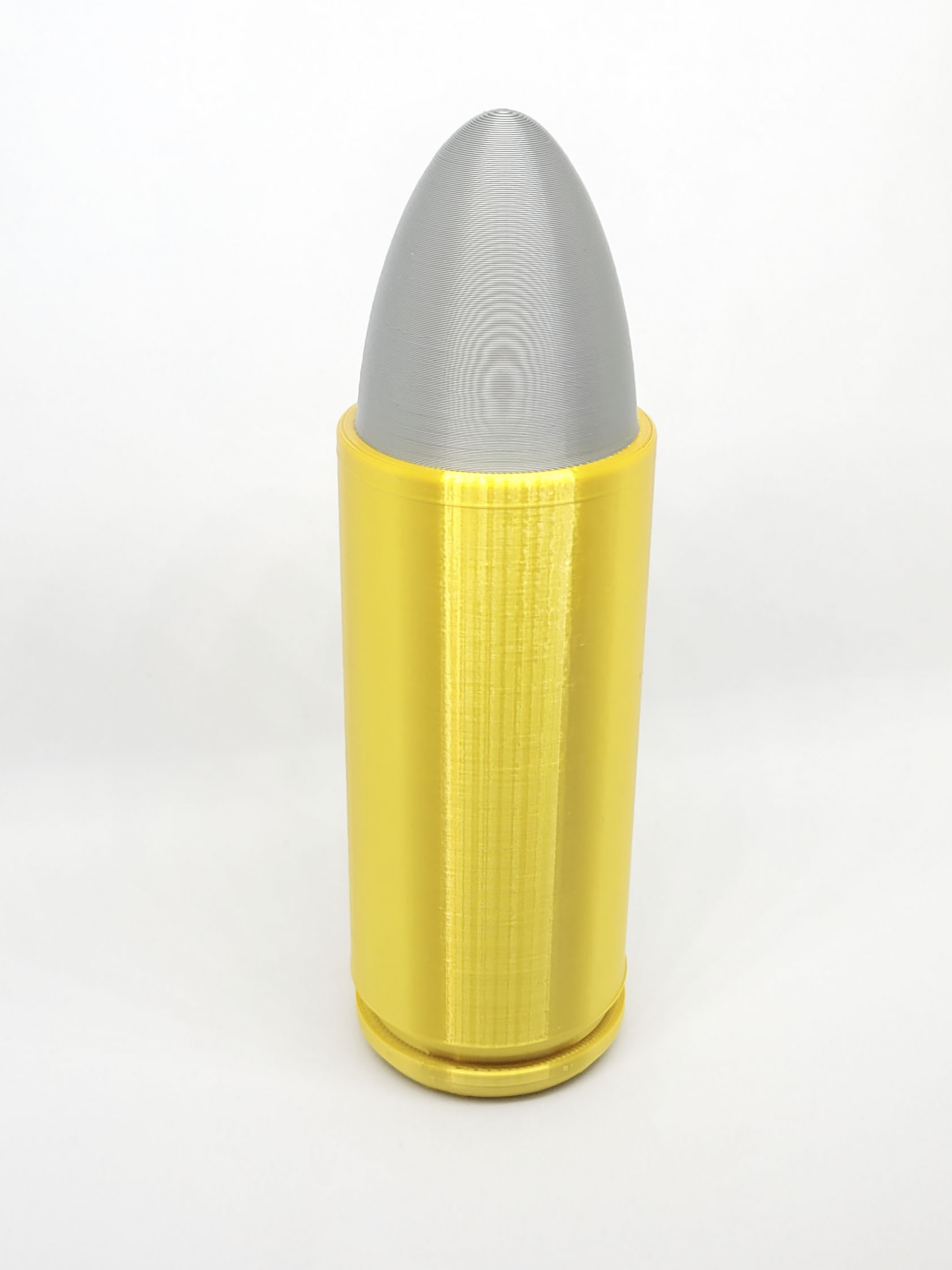

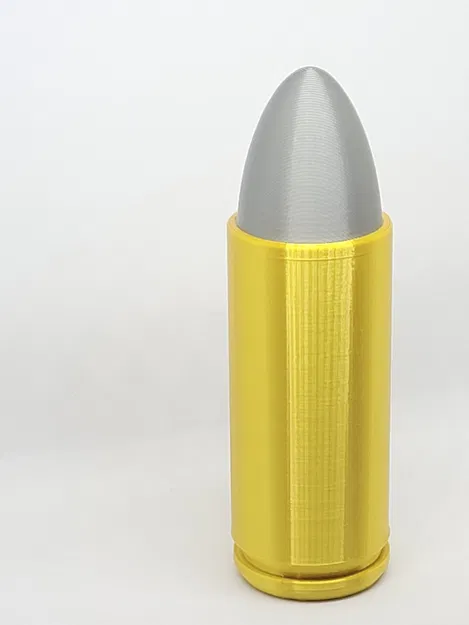

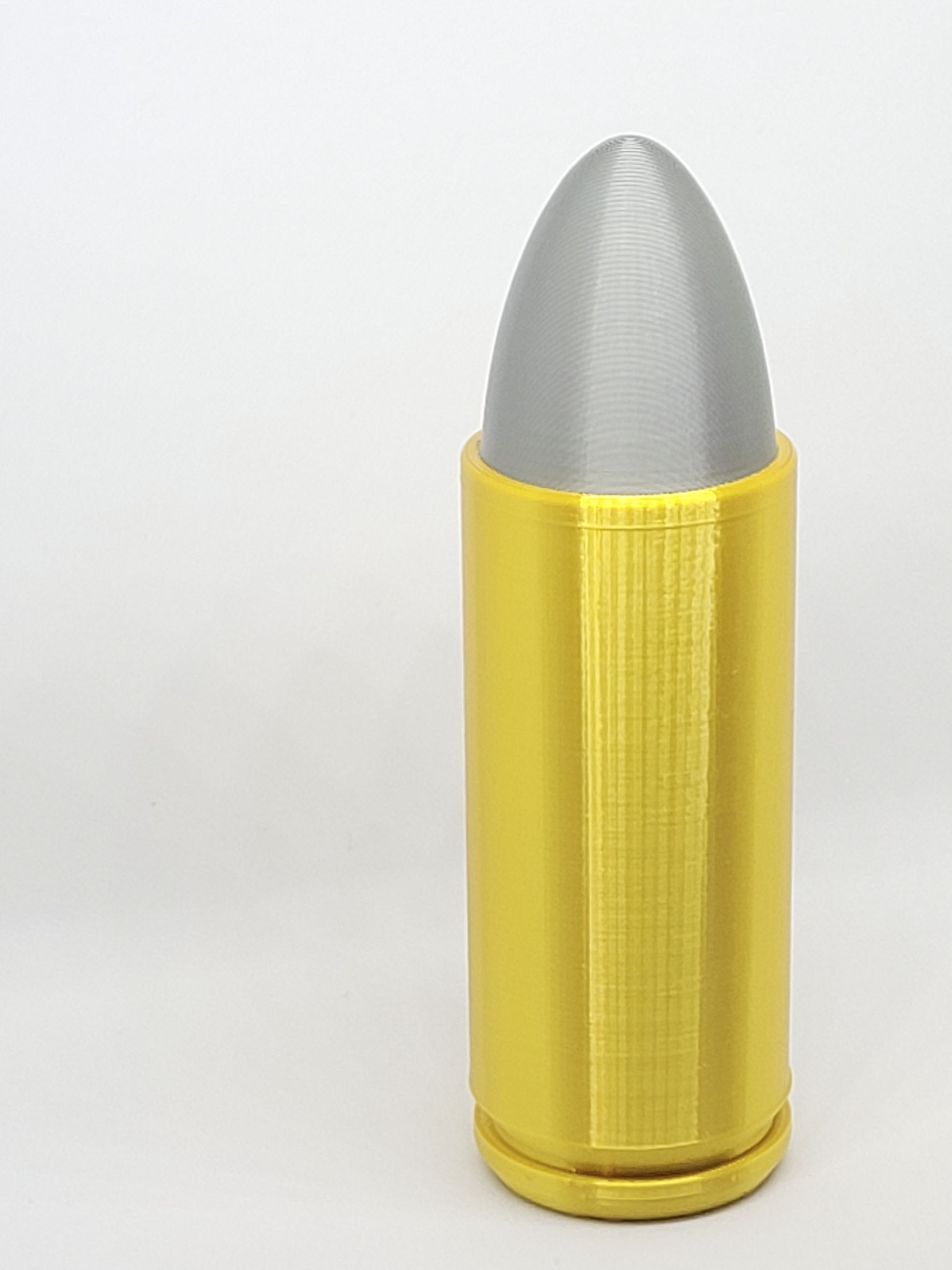

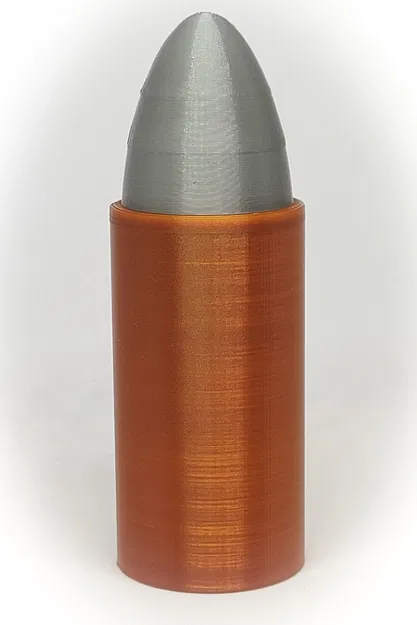

Tôi đã tạo phần đáy mới và cả phần vỏ ngoài hoàn toàn mới để có hình dạng tròn trịa hơn, tổng thể giống với hình dạng của viên đạn bán tự động như loại 9mm Luger (tôi biết, nó cao hơn một chút :)) và cũng được tối ưu hóa với 4 đường viền.

Trên trang của schweiz9394 cũng có bản đồ giải pháp miễn phí.

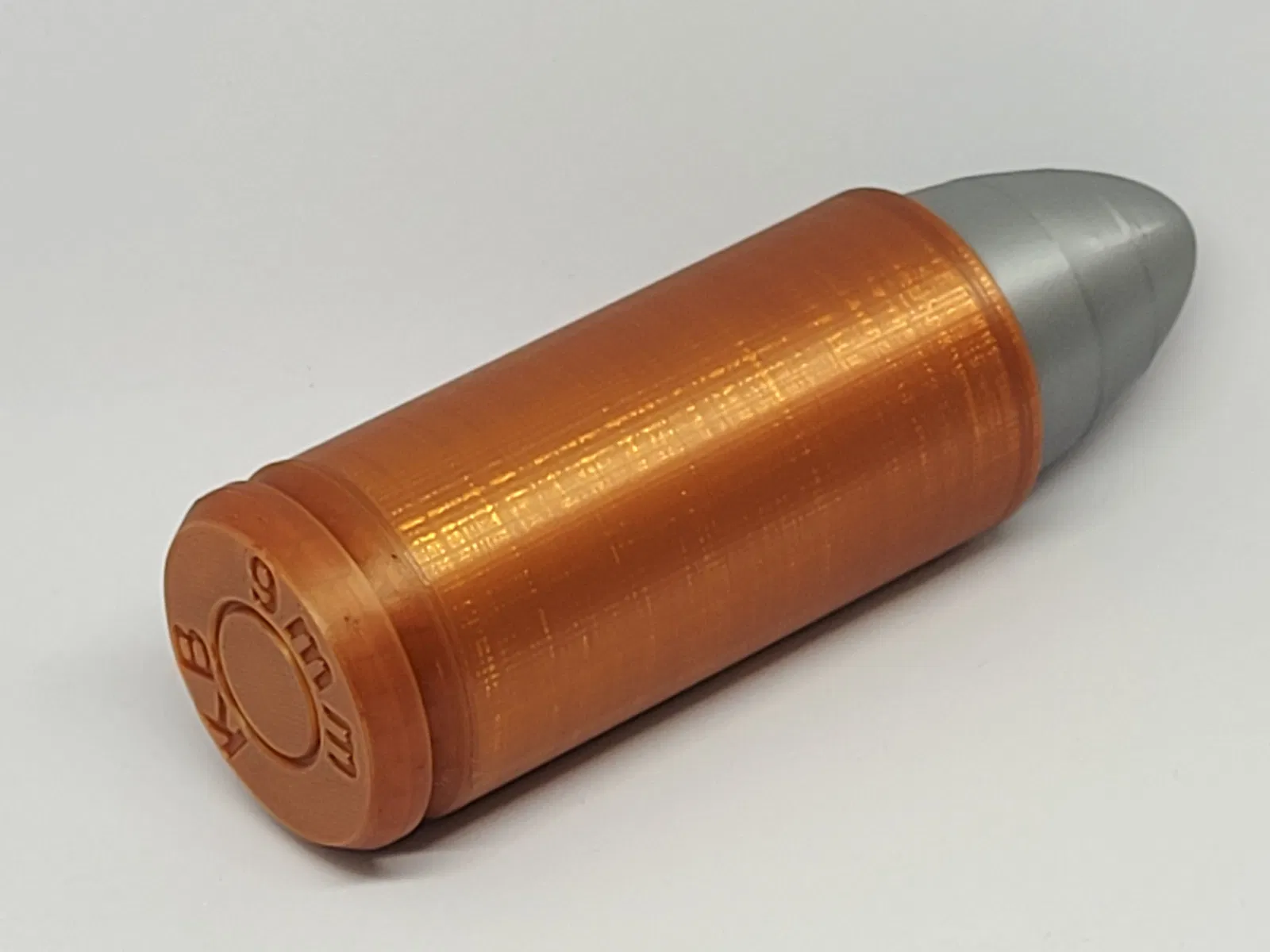

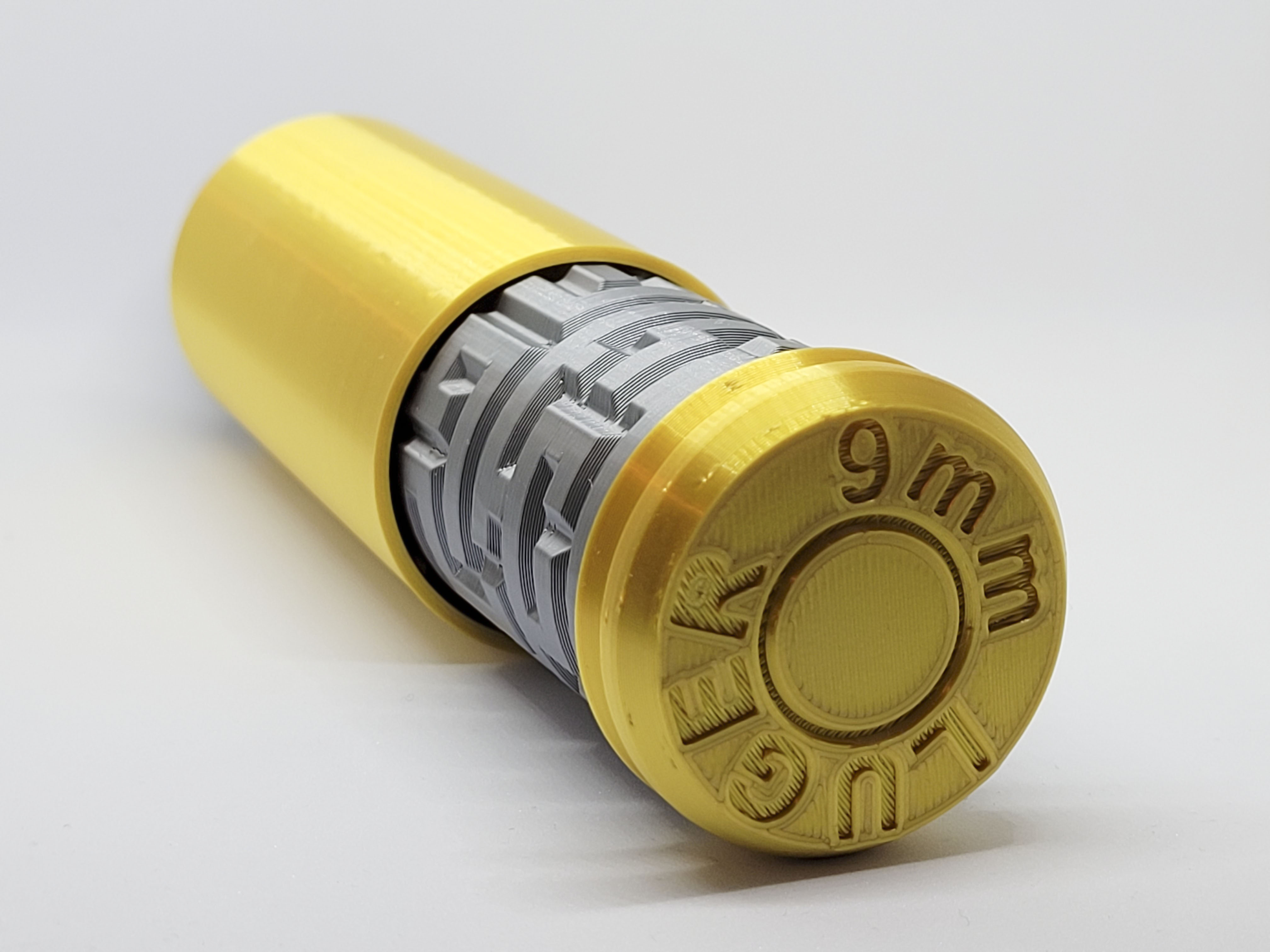

Có hai phiên bản phần đáy. Một phiên bản có chữ 9mm LUGER khắc chìm và một phiên bản trơn, để bạn có thể khắc chìm bất cứ thứ gì bạn muốn trong phần mềm cắt lớp (slicer).

CẬP NHẬT THÁNG 12 NĂM 2023

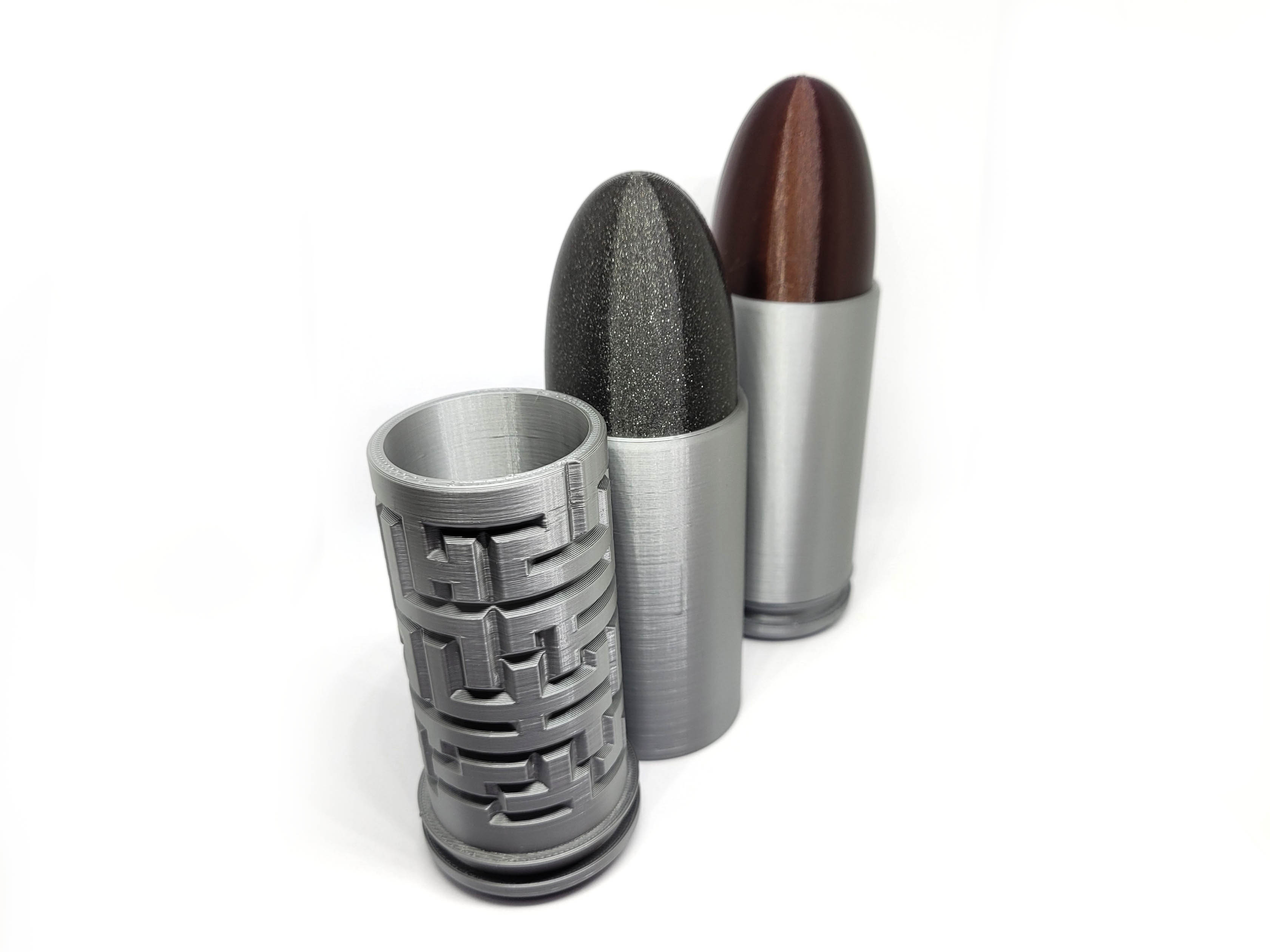

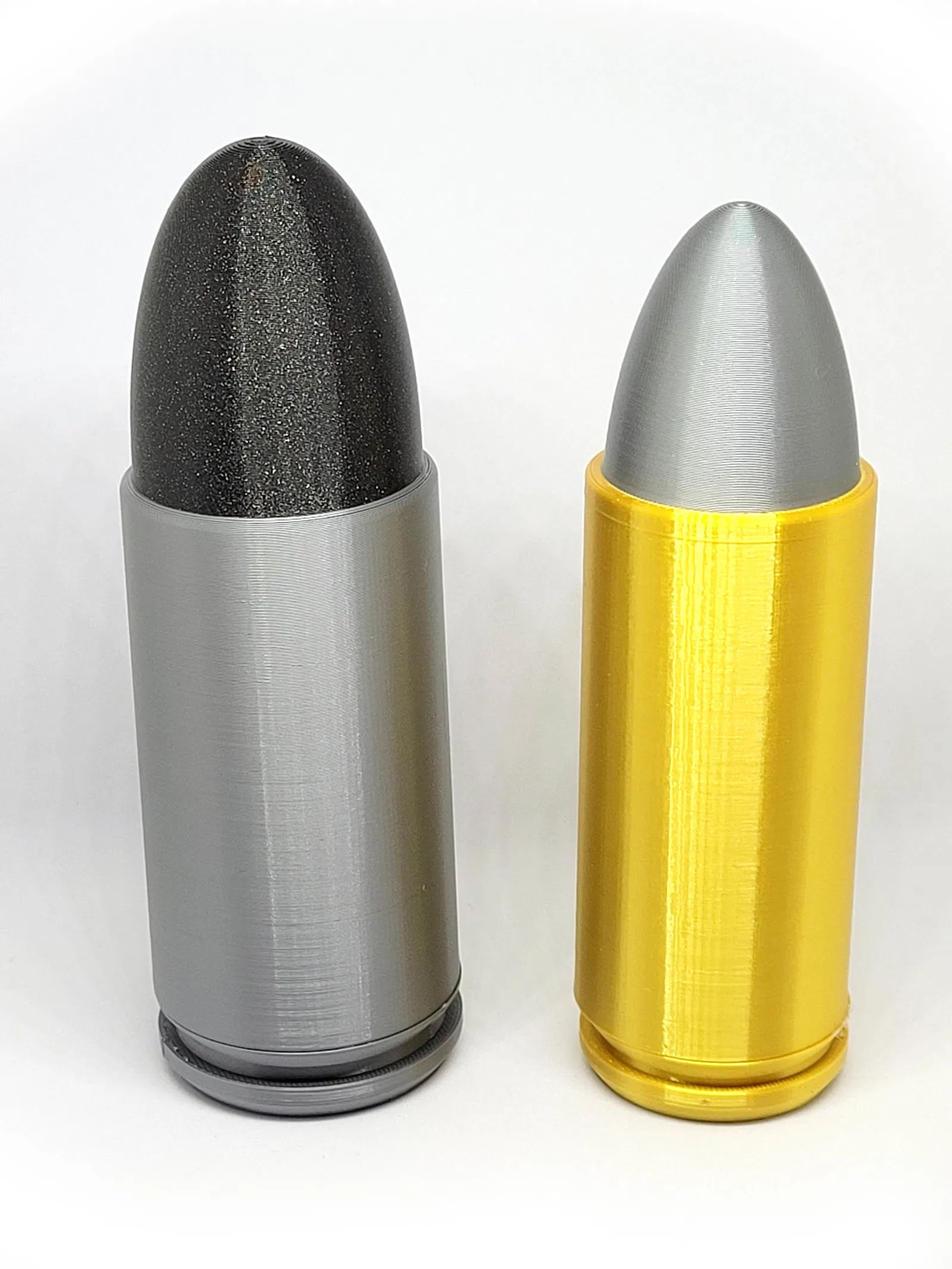

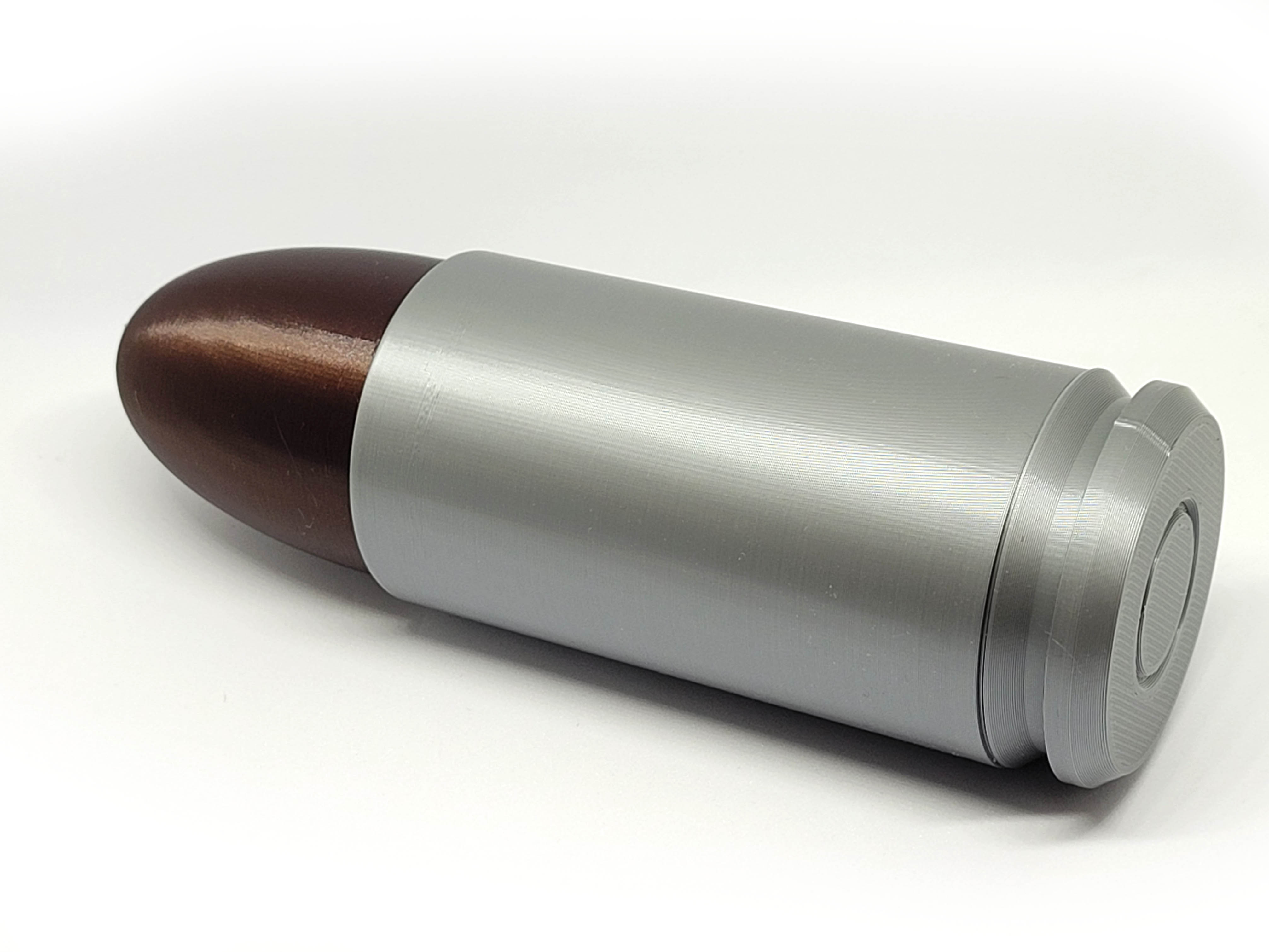

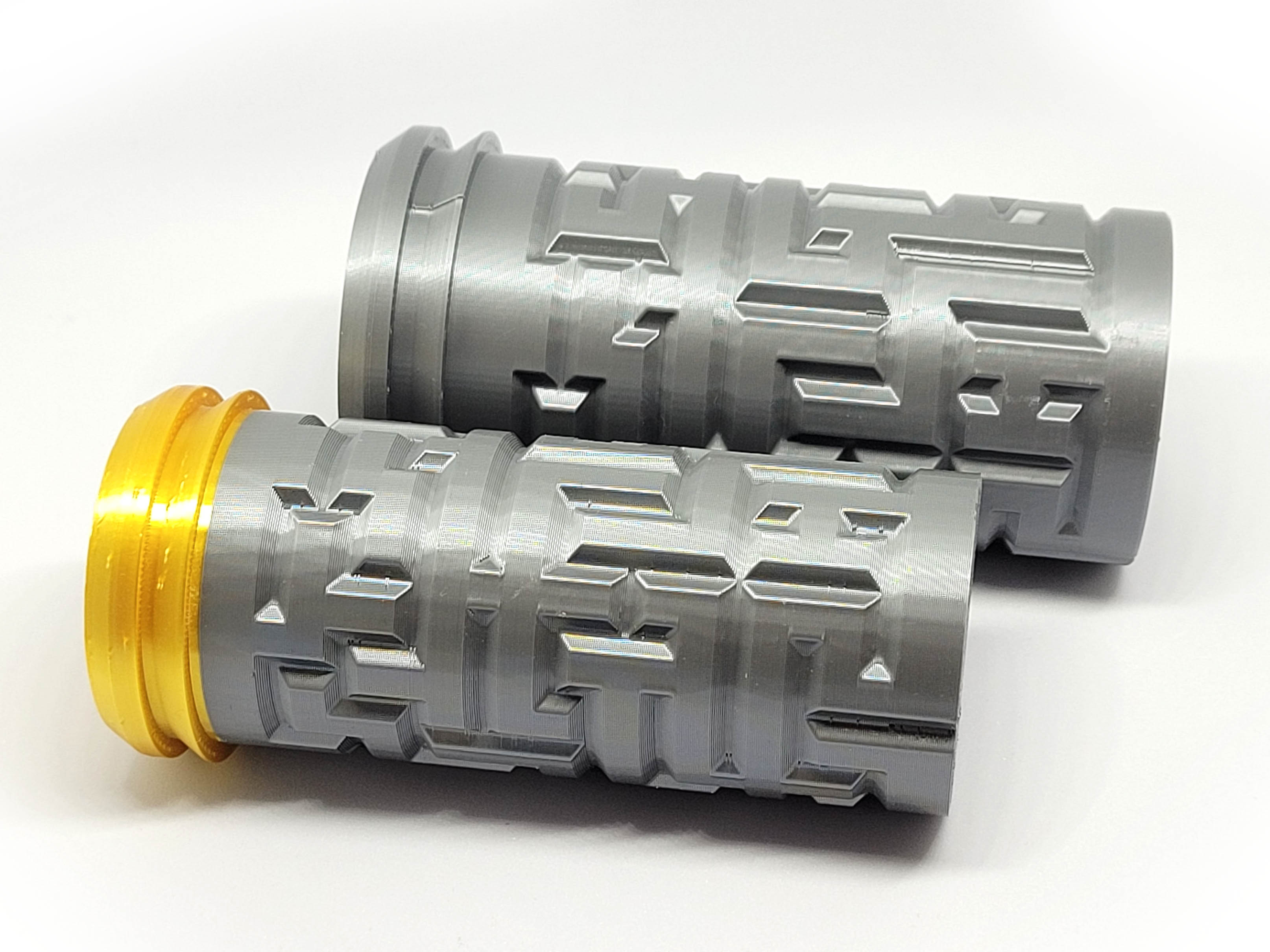

Vì đây là mô hình được tải xuống nhiều nhất của tôi, tôi đã quyết định cập nhật mô hình. Giờ đây, nó giống viên đạn hơn nhiều. Tôi đã sửa đổi phần bên trong để càng tròn càng tốt. Tôi đã tạo một phần vỏ ngoài hoàn toàn mới để giống nhất có thể với băng đạn LUGER 9mm. Do đó, tôi đã phải thay đổi một chút kích thước tổng thể, mô hình cao hơn một chút nhưng rộng hơn đáng kể. Các ảnh hiển thị so sánh giữa mô hình cũ và mới. Tôi cũng đã cố gắng nắm bắt hình dạng hơi côn của viên đạn (do chiều rộng thay đổi của đường extrude Arachne trong các slicer mới, việc giữ nguyên chiều rộng thành không còn quan trọng lắm).

Tôi cũng đã điều chỉnh dung sai. Tuy nhiên, có một chút vấn đề với điều này. Các máy in và vật liệu khác nhau hoạt động khác nhau, và rất khó để tìm ra các giá trị sao cho vỏ ngoài trượt tự do nhưng đủ chắc chắn. Và cũng để nó khớp chặt vào vị trí ở cuối, khi hộp đóng lại. Vì vậy, có hai phiên bản của phần nắp. Và nếu phần nắp không giữ được khi vỏ đóng lại, hãy đặt một miếng đệm ở cạnh dưới. Ngược lại, nếu bạn không thể xoay phần nắp ở cuối, chỉ cần chà nhám nhẹ phần dưới của nắp. Phần đáy lại có phiên bản có và không có chữ.

Hướng dẫn in.

Tôi đã in nó bằng Sunlu Silk PLA, PM PLA và Prusamnet PLA. Với độ phân giải 0.2, nhưng cũng có thể in ở độ phân giải thấp hơn. Với Silk PLA, tôi đã sử dụng 3 đường viền, do nguy cơ tách lớp. CẬP NHẬT: Tôi thấy một số loại filament lụa (silk) có xu hướng tách lớp quá nhiều. Tôi đã đạt được kết quả tốt nhất với PLA ở độ cao 0.2 (0.2 structural trong Prusa Slicer mới) và thay đổi màu ở phần đầu đạn.
