Bộ Kẹp Ổ Bi (BPK) cho Cannon Core

Lưu ý: Gửi đến các bạn đã tải mẫu trước ngày 20 tháng 12 năm 2023, mình vừa cập nhật lại bộ phận kẹp giữ để chúng giữ ổ bi tốt hơn khi đẩy ra khỏi trục. Mình chưa hài lòng lắm với lực đẩy nhẹ để lấy ổ bi ra khỏi kẹp. Giờ đây, bộ phận kẹp giữ sẽ bám chặt vào ổ bi hơn và có khả năng bảo vệ nam châm bên trong tốt hơn khỏi va chạm với ổ bi. Hãy đảm bảo kiểm tra xem nó giữ ổ bi của bạn tốt như thế nào và để bảo vệ thêm, bạn luôn có thể in thêm bộ phận ống lót cho bên trong động cơ.

Cân nhắc mua bộ kit này trên website của mình (pevdispensary.com) nếu bạn muốn ủng hộ công việc kinh doanh của mình hoặc nếu bạn không có máy in 3D.

Mình muốn làm cho mẫu này có sẵn cho những bạn ở ngoài nước Mỹ, nơi mình chưa ship hàng, hoặc cho bất kỳ ai muốn tự in để sử dụng cá nhân.

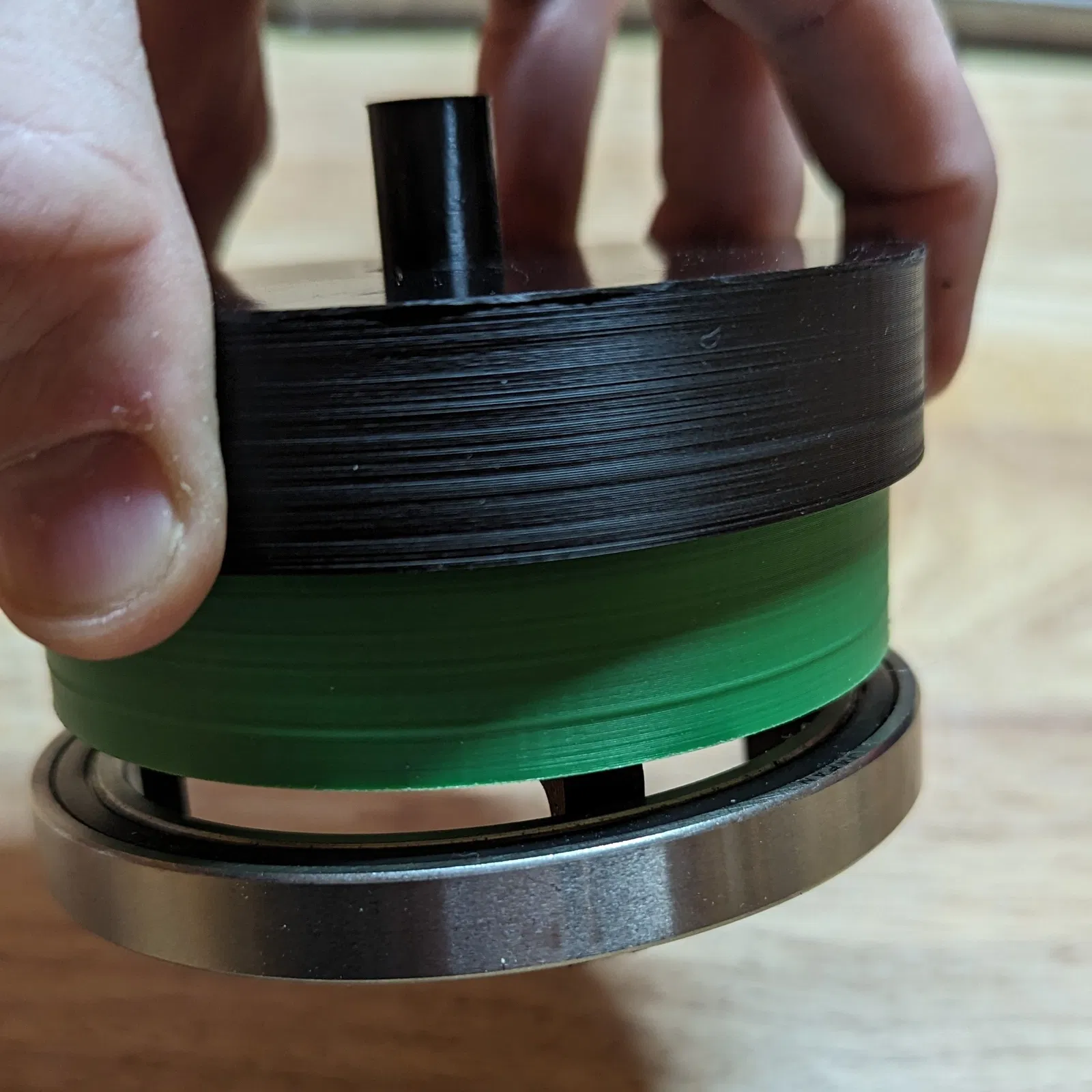

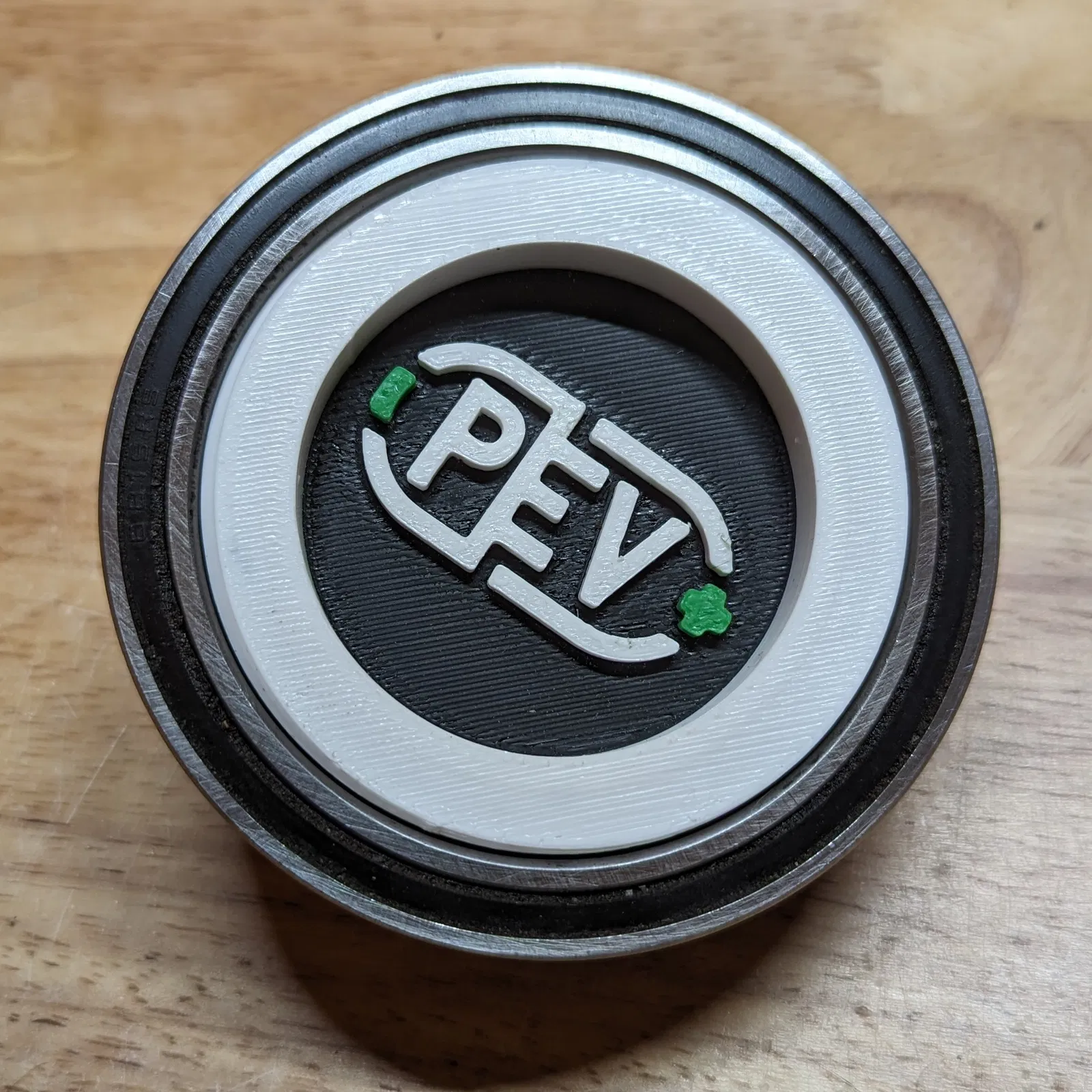

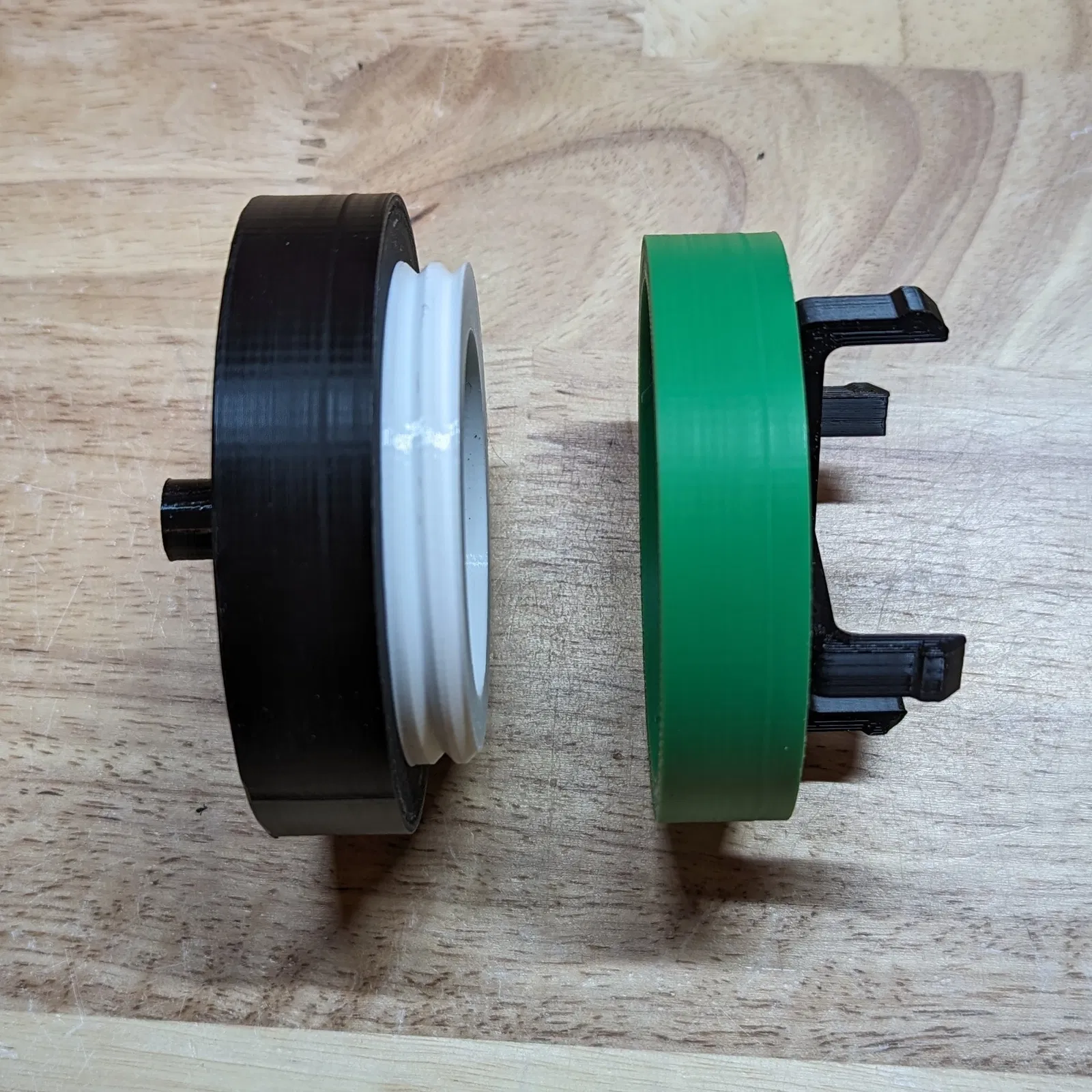

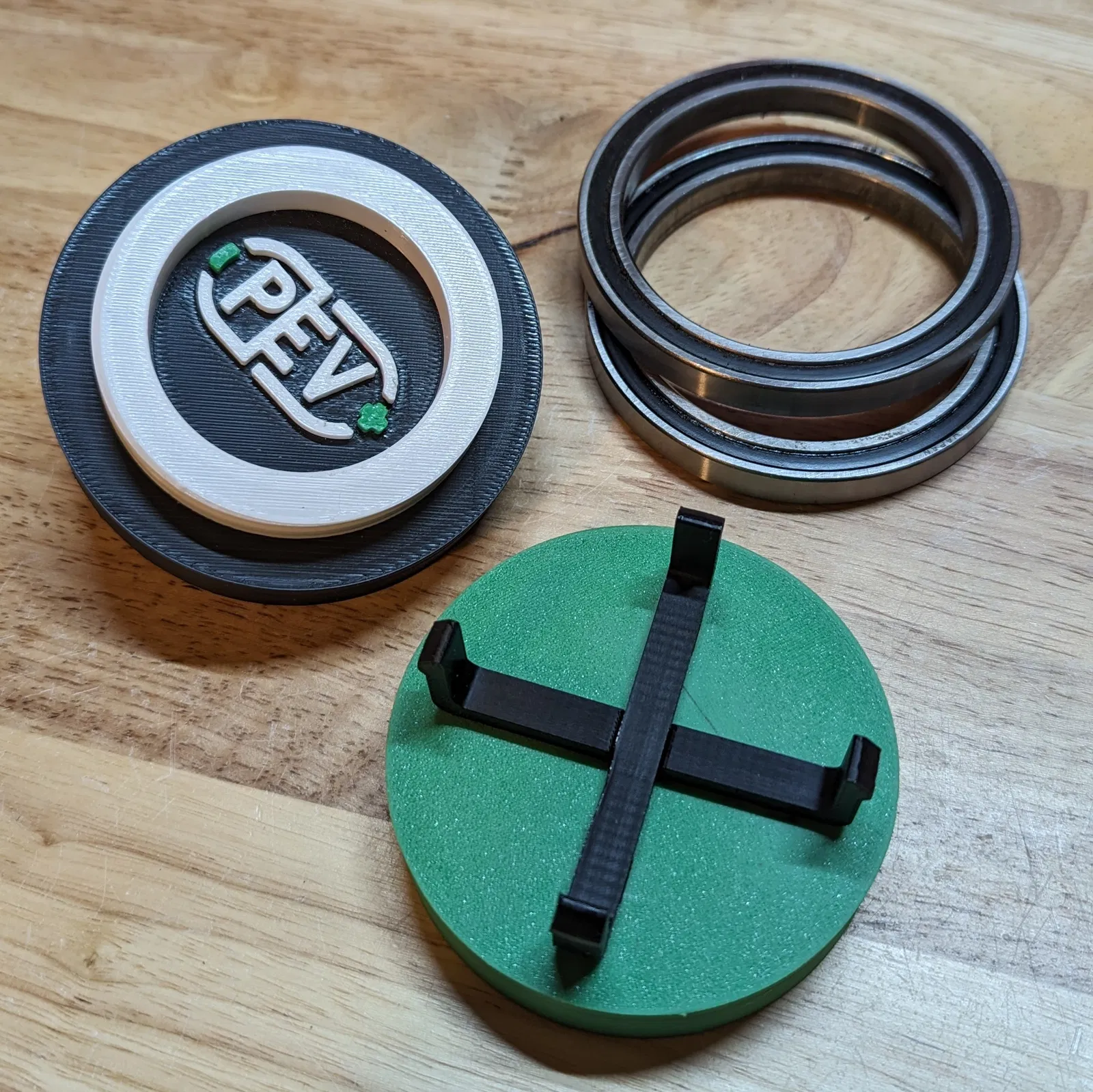

Một bộ kit để thay thế ổ bi trên động cơ Cannon Core của Floatwheel ADV và ADV Pro. Bao gồm một bộ ép, một vòng tháo và các kẹp giữ.

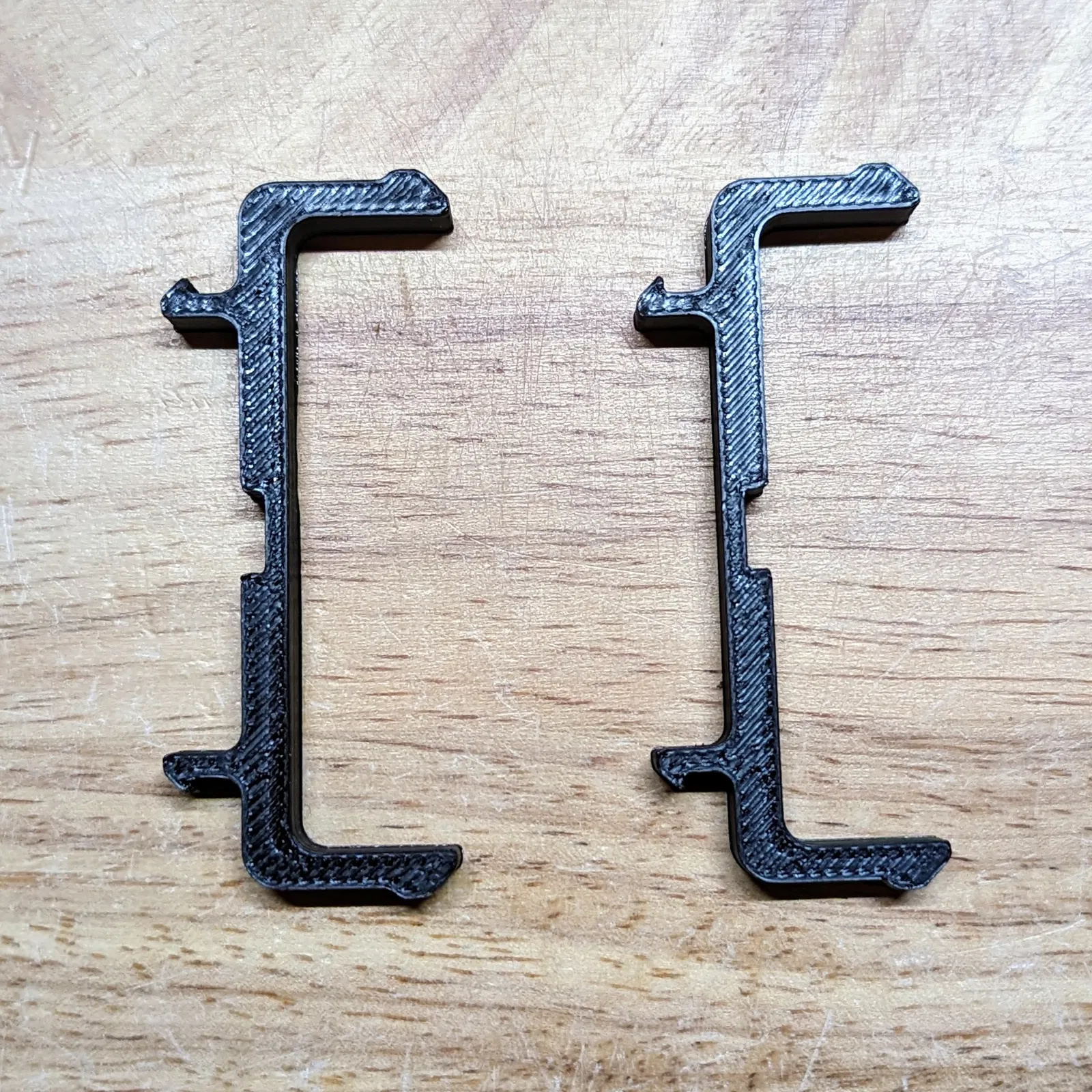

Có 2 loại kẹp giữ khác nhau. Cái ở dưới cùng nên được gắn/kẹp vào vòng tháo trước, sau đó đến cái kẹp giữ ở trên. Nó kêu cạch một tiếng rất đã khi in với dung sai phù hợp.

Mình đã sử dụng các bộ ép tương tự như thế này trong vài năm trên động cơ FM HC mà không gặp vấn đề gì.

Mình cũng đã đính kèm tệp dự án BambuLab 3mf bao gồm các cài đặt mình đã sử dụng trên máy x1c của mình.

Dưới đây là cài đặt in mình sử dụng với Đầu phun 0.6mm:

• Chất liệu in: Mình in bằng PETG, nhưng các vật liệu khác như Nylon, PC và các loại khác cũng sẽ hoạt động tốt. Mình tránh PLA ở đây chỉ vì không muốn các bộ phận bị mềm nếu để trong gara hoặc bị nóng vào mùa hè.
• Chiều cao lớp: 0.18mm
• Vòng tường: 4
• Lớp vỏ trên: 4
• Lớp vỏ dưới: 4
• Mật độ ruột: 50%
• Mẫu ruột: Lưới
• Hỗ trợ: Không cần thiết
• Loại viền: Mình đặt là “Không viền"

Mình cũng đã đính kèm một tệp cho bộ phận ống lót sẽ khớp hoàn hảo bên trong Cannon Core để bảo vệ nam châm trong quá trình bảo trì, nhưng mình không nghĩ điều đó là cần thiết nếu các kẹp giữ hoạt động như dự định. Mình có thể thêm một phiên bản kẹp giữ v2 sau này để giữ chắc chắn hơn.
