Vỏ Máy In Prusa MK4 - RazorCube

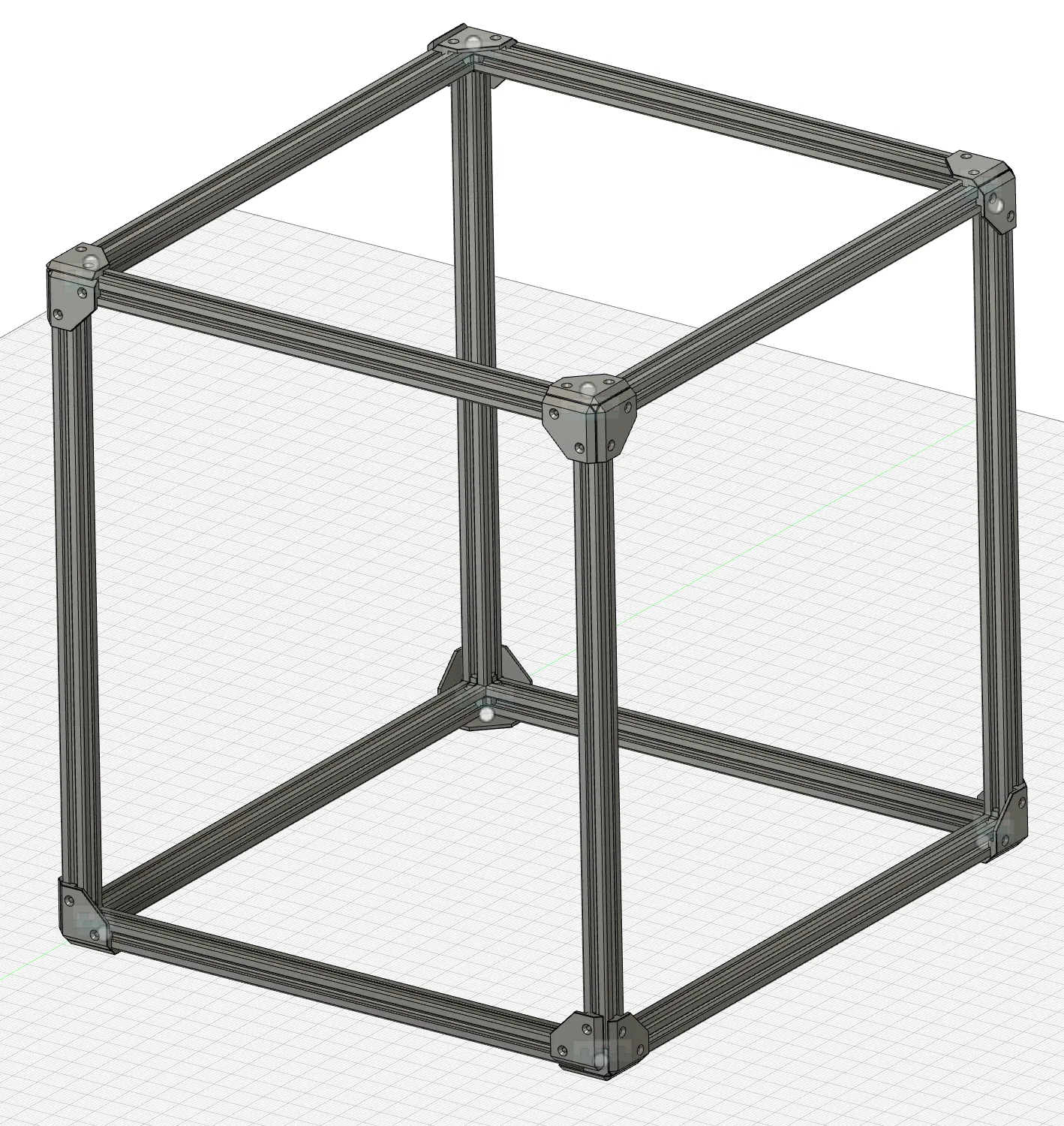

Đây là bộ vỏ máy mà tôi đã thiết kế cho máy in Prusa MK4 của mình. Nó được chế tạo bằng nhôm định hình có tiết diện 1" x 1" (EX-1010), có thể mua trực tuyến từ Tnutz. Bạn có thể đặt họ cắt theo kích thước chính xác của mình và yêu cầu họ ren các đầu để có ren ¼-20 mà tôi đã sử dụng cho các khối góc ngoài này để liên kết mọi thứ lại với nhau. Nó cực kỳ chắc chắn khi được bắt vít lại với nhau. Đối với bản dựng này, tôi đã sử dụng:

• Số lượng 8 - EX-1010 x 22" với cả hai đầu được ren cho 1/4"-20 (ray chiều sâu và chiều cao)
• Số lượng 3 - EX-1010 x 20" với cả hai đầu được ren cho 1/4"-20 (ray chiều rộng)
• Số lượng 1 - EX-1010 x 20" (nắp trên được cố định bằng Số lượng 4 đầu nối góc ẩn)
• Số lượng 1 - EX-1030 x 20", đây là phần mặt trước dưới cùng để gắn LCD

Tất cả các bộ phận đều được in bằng PETG với màu sắc của Prusa, sử dụng sản phẩm Prusament-Prusa Orange và Prusament-Jet Black của họ.

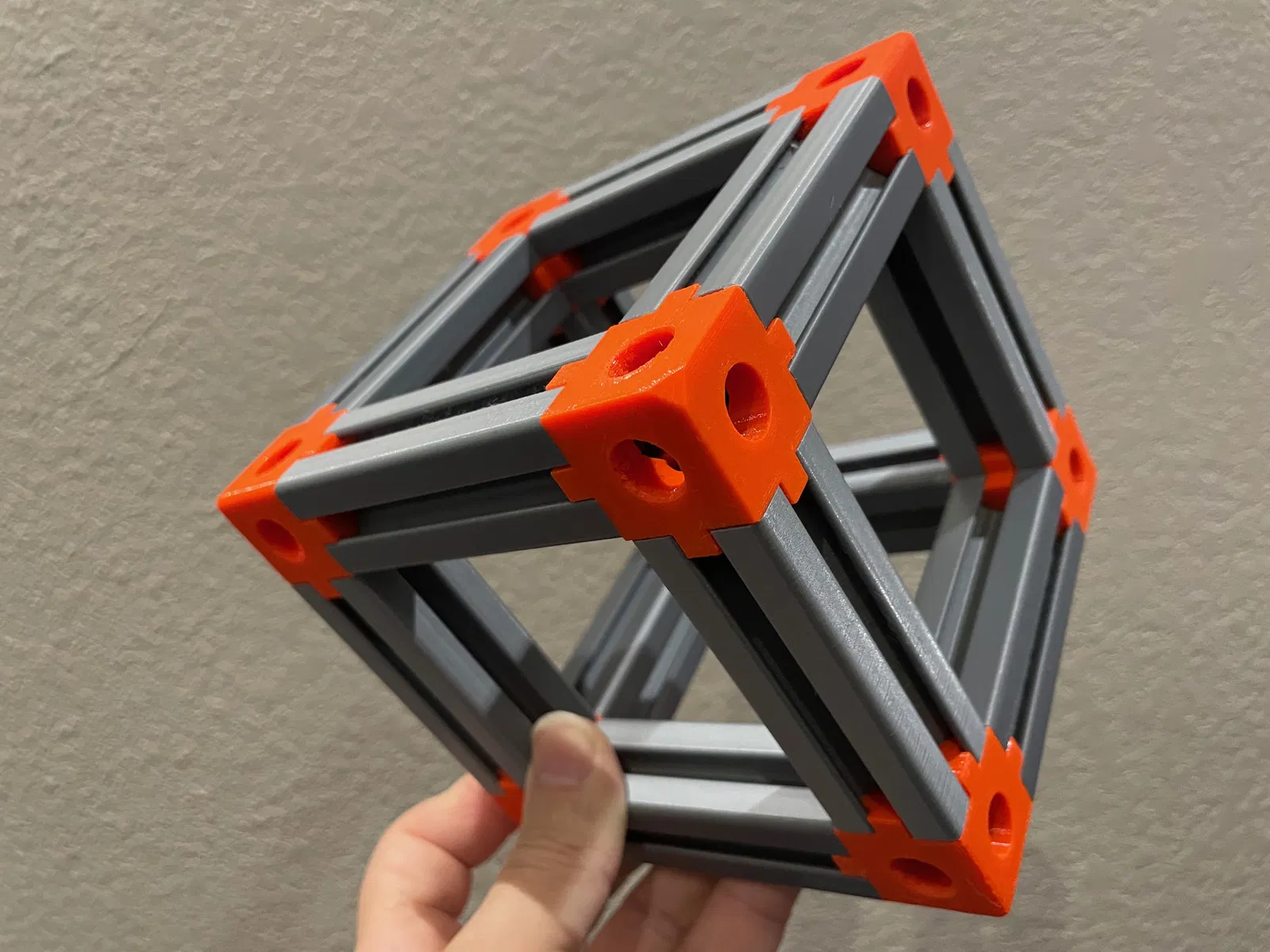

Khối lập phương nhỏ 5" trong ảnh đã được in hoàn chỉnh, tôi đã sử dụng PETG cho các khối góc ngoài màu cam và PLA màu xám cho tiết diện nhôm định hình EX-1010, được in theo chiều dọc cao 3". Tiết diện ex-1010 trong các tệp có thể được thay đổi tỷ lệ theo trục Z với bất kỳ độ dài nào trong slicer của bạn, tôi đã phải sử dụng tùy chọn Brim để đảm bảo chúng không bị đổ (điều này đã xảy ra một lần khi in 4 cái cao 3").

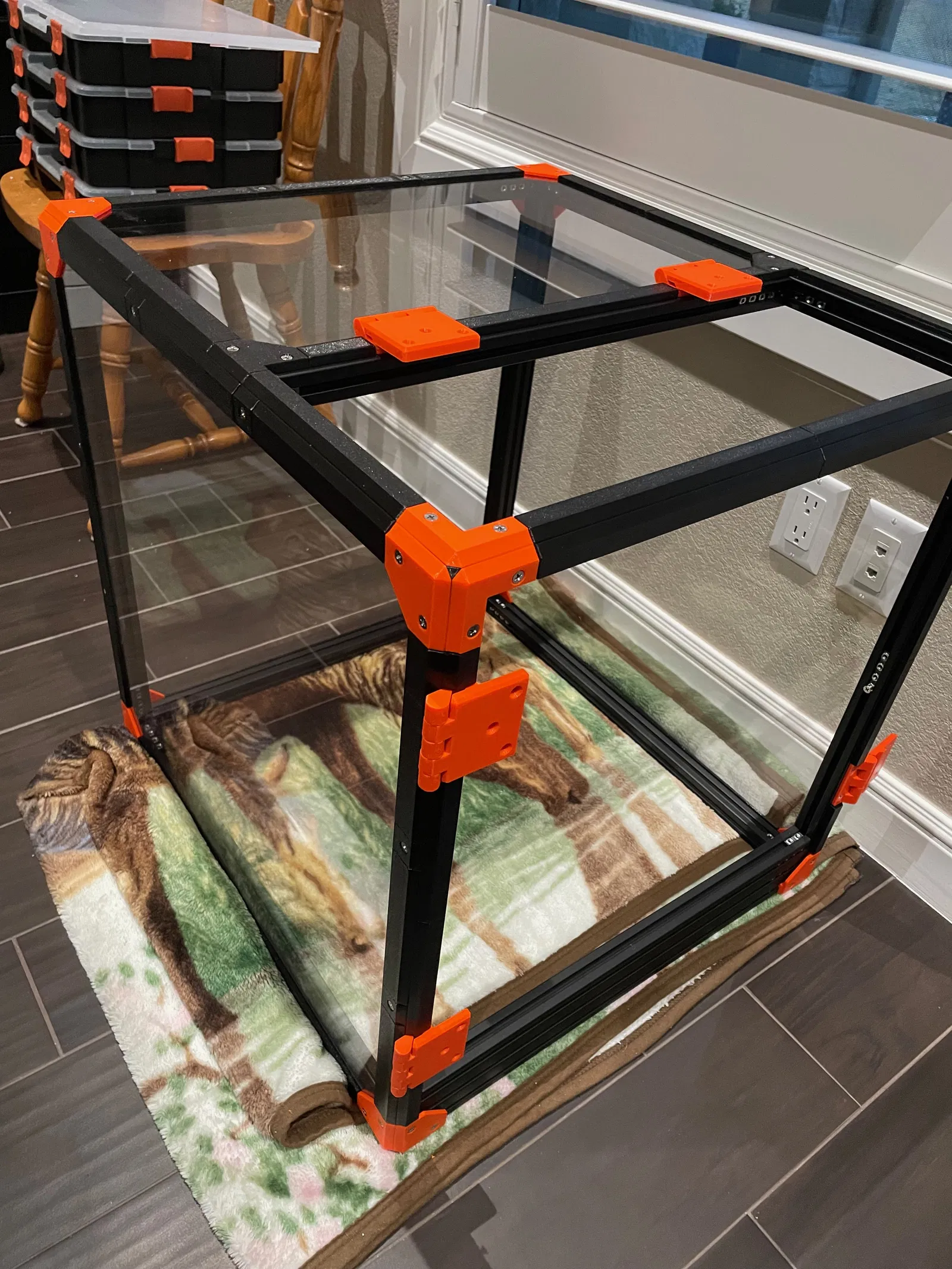

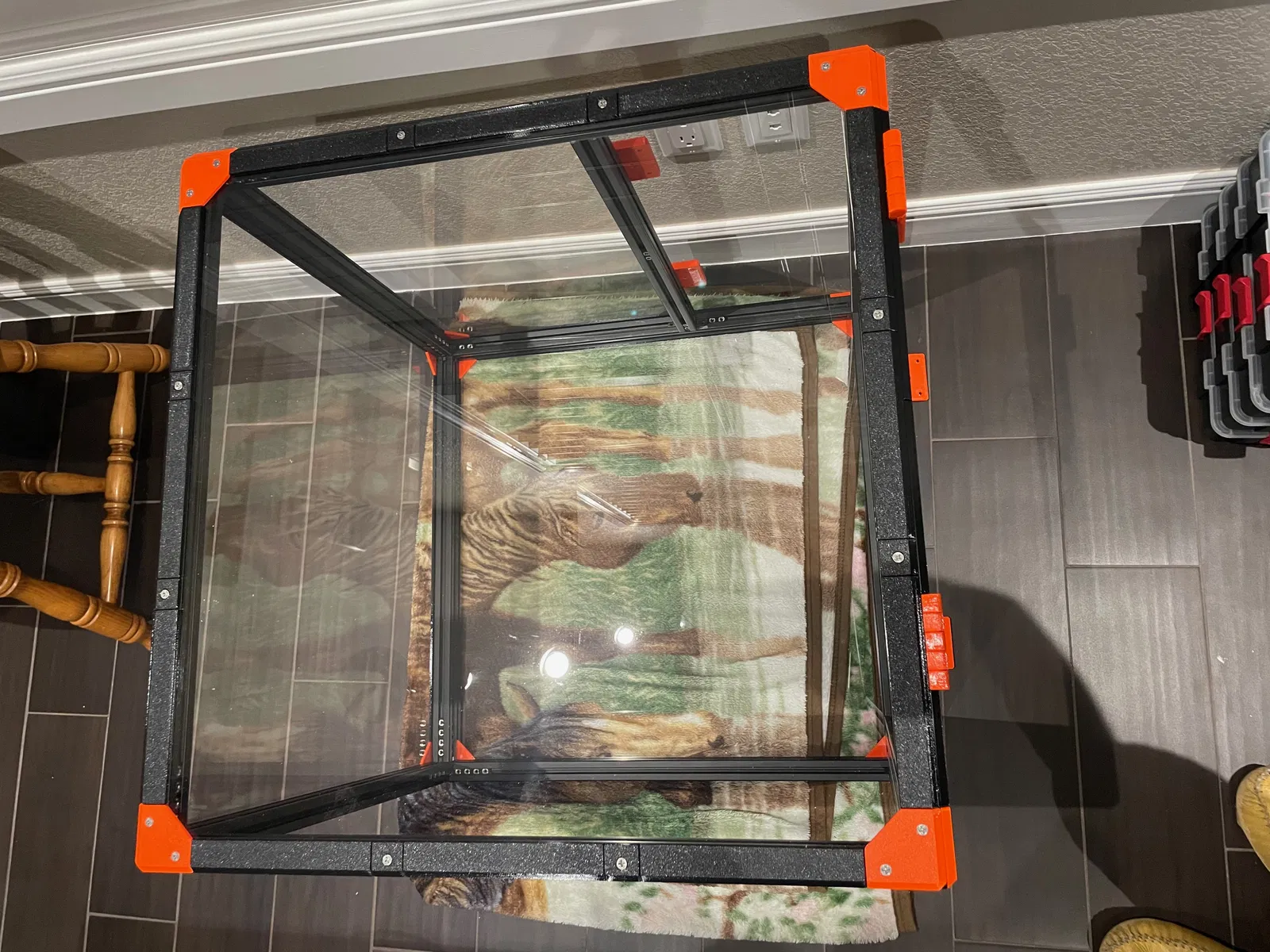

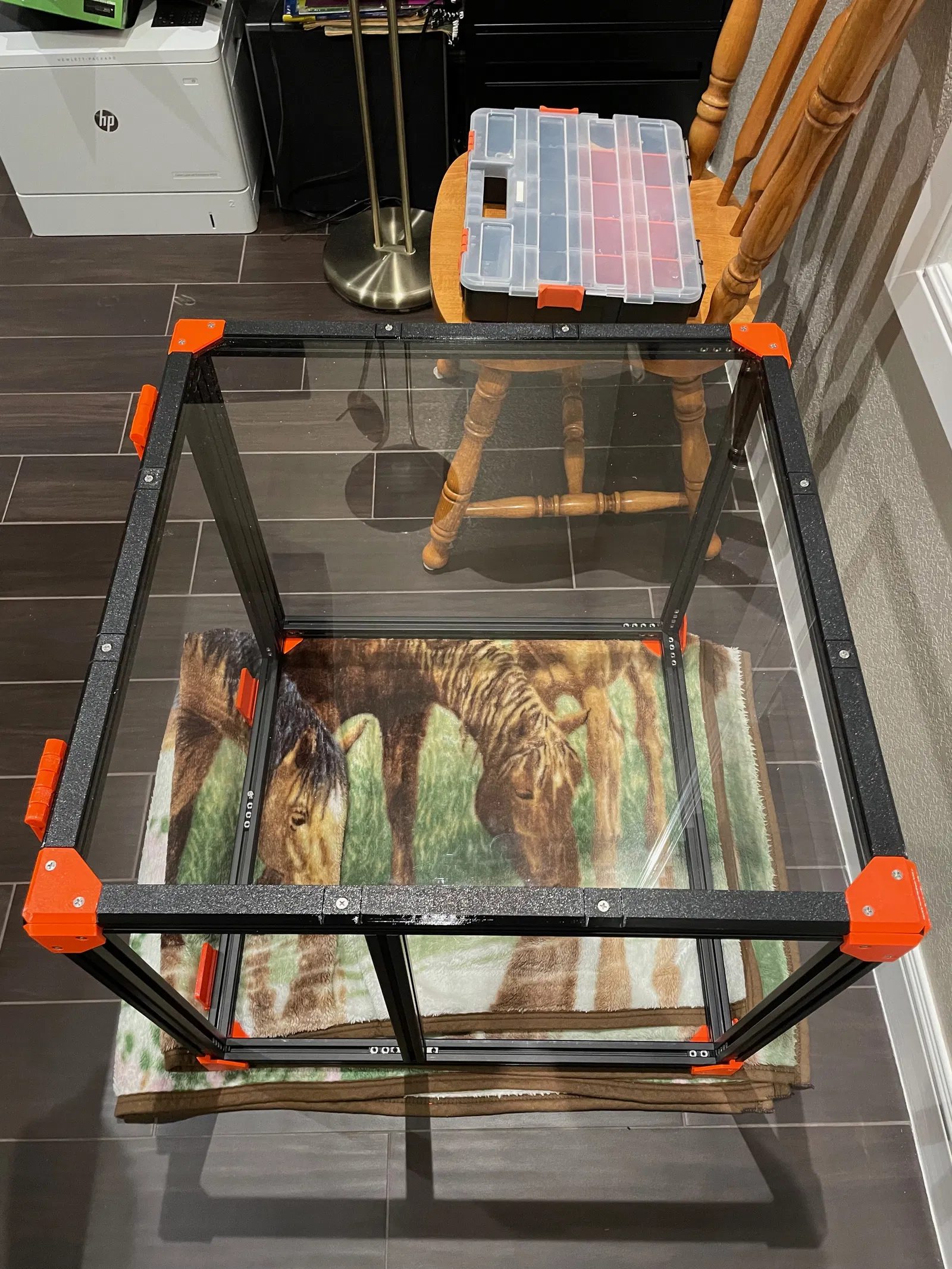

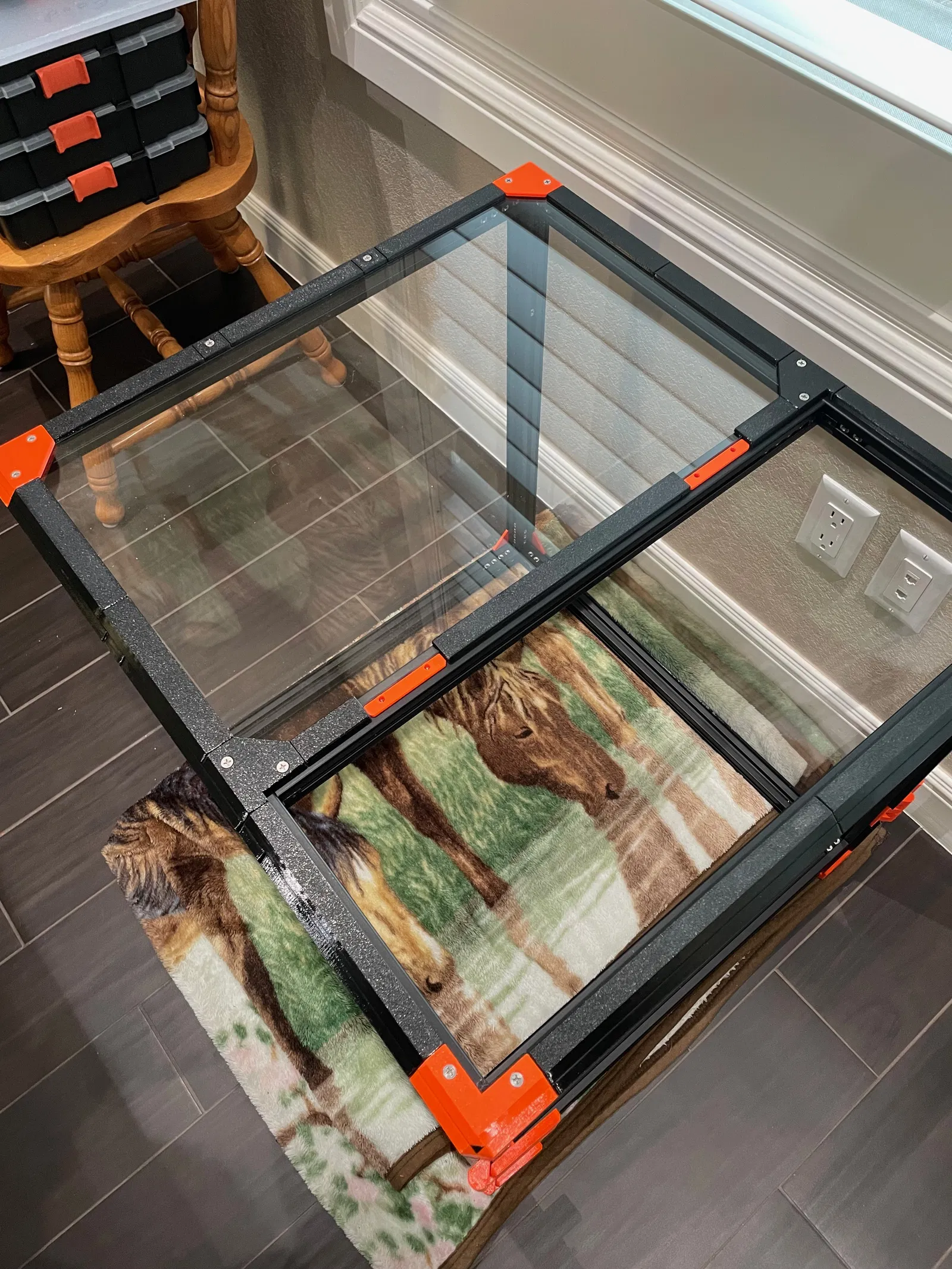

Khối lập phương lớn trong các hình ảnh là vỏ máy in của tôi, có kích thước 22" rộng, 24" sâu và 24" cao (số đo khung bên ngoài). Nó được trang bị hoàn chỉnh bằng cách sử dụng nhiều loại góc và các mảnh viền bên. Viền được thiết kế bằng kính acrylic dày 0,118", cửa và nắp sử dụng kính acrylic dày ¼". Nó có 2 cánh cửa đôi phía trước (cửa sẽ không chạm vào LCD vì tôi đã sử dụng EX-1030 ở phía dưới cùng, có kích thước 1" x 3"), có một cửa nắp được gắn vào thanh nhôm định hình ở giữa phía trên, điều này cũng làm cho phần trên cứng cáp hơn nếu bạn cần đặt thứ gì đó lên trên vỏ máy.

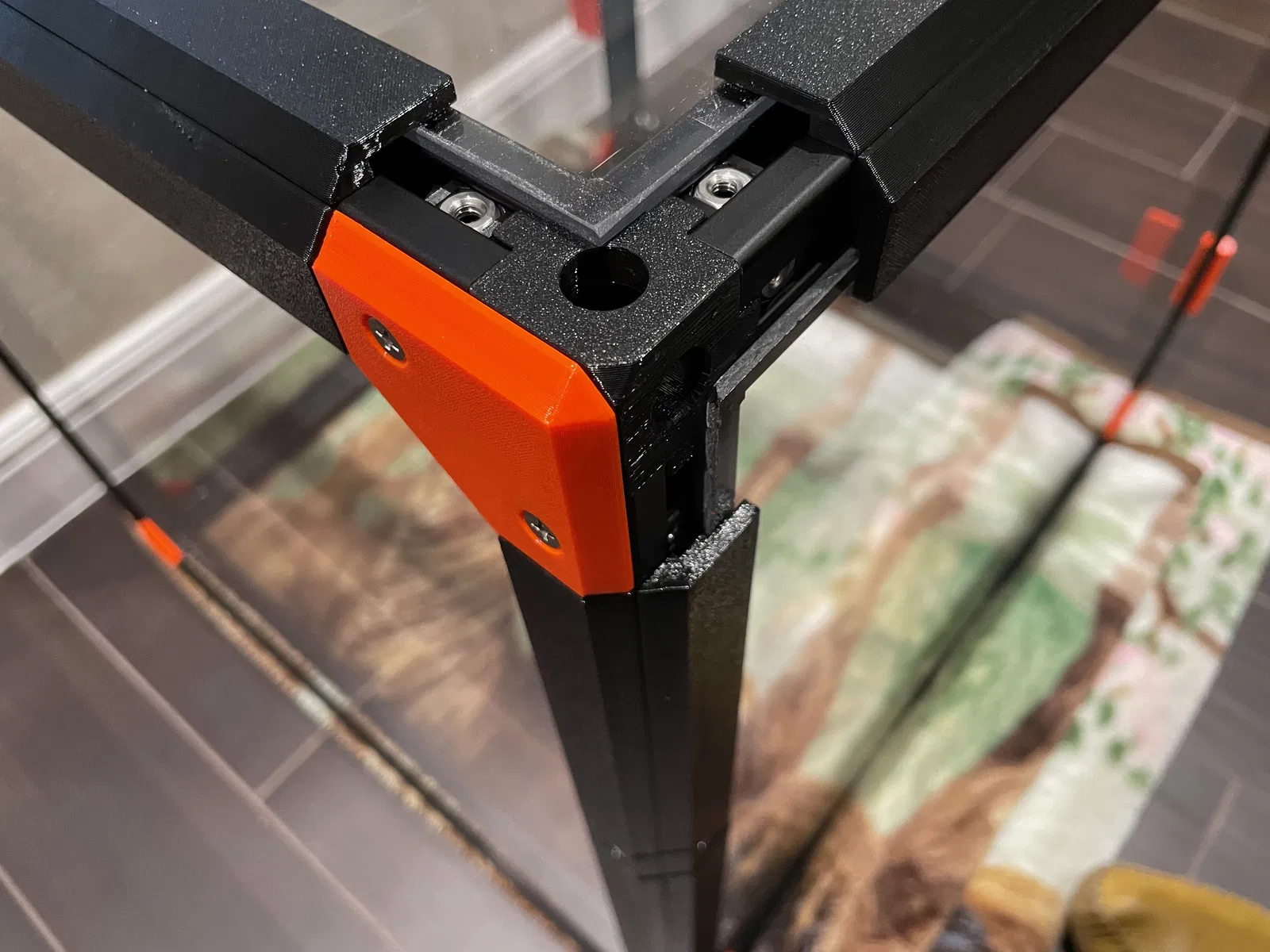

Các khối góc ngoài nối 3 mảnh nhôm định hình với nhau cần được in bằng chế độ “supports-everywhere” do có các phần nhô ra, lỗ lớn và dung sai chặt chẽ của bộ phận. Sử dụng lớp 0,2mm, tiết diện cấu trúc, 3 lớp vỏ, 5 lớp trên, 5 lớp dưới, 100% infill.

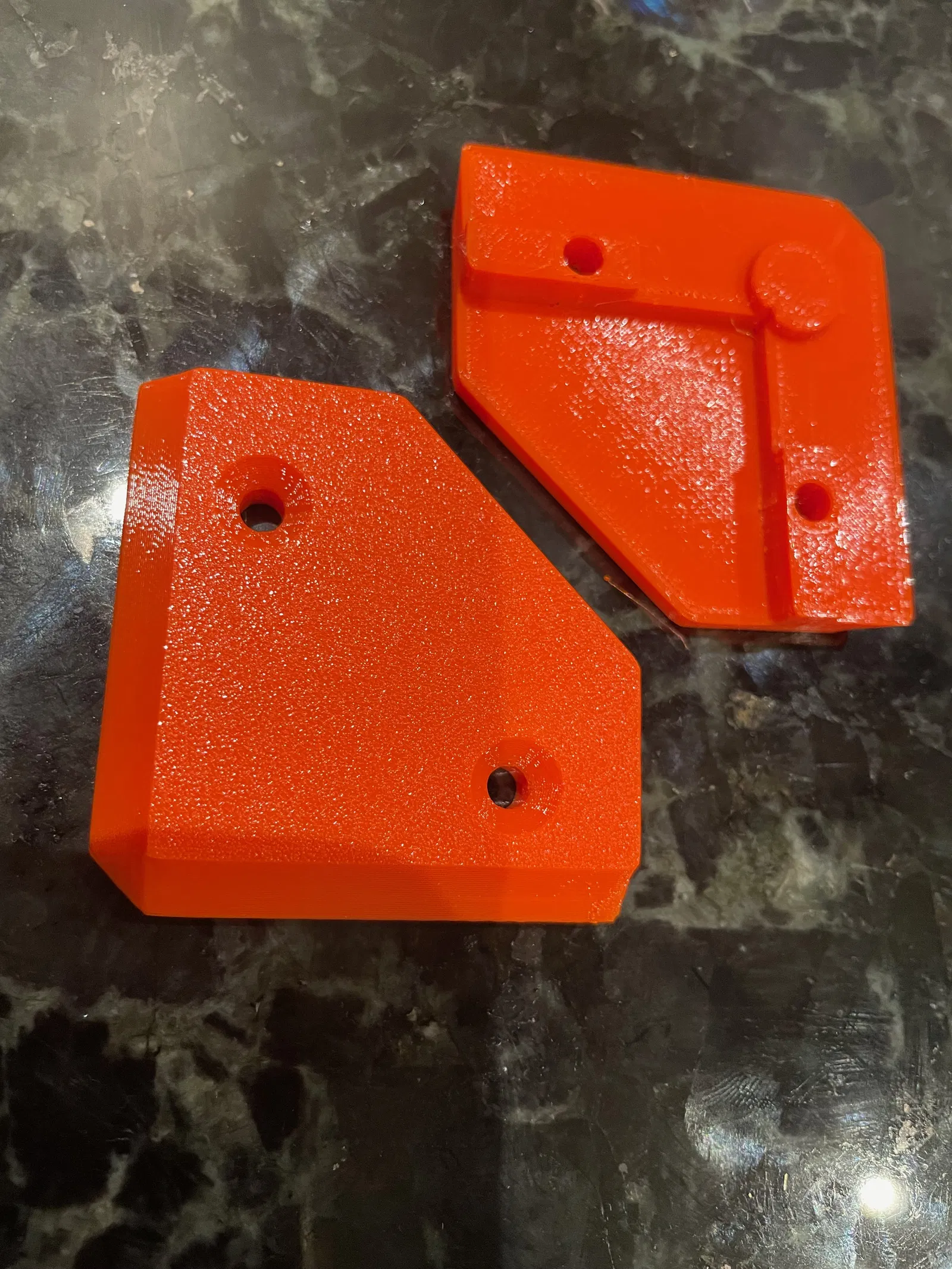

Phần FrameCorner được sử dụng để che cạnh của kính acrylic và có phần lõm 0,118" để chứa kính acrylic và giữ chặt nó vào nhôm định hình. Phần FrameCornerGlass được sử dụng ở các góc trên của cửa và mặt trước của nắp trên, có góc trong vuông để các tấm kính cửa không cần phải cắt góc.

Tôi đã in các đai ốc T bằng PLA và các đai ốc lục giác #8-32 bằng Tnut-8h trong các tệp, hoặc bạn có thể sử dụng các đai ốc vuông bằng Tnut-8s. Tôi đã sử dụng ít nhất 4 Tnut mỗi bên của thanh nhôm định hình để cố định các mảnh góc/viền, bản lề và có thêm Tnut để lắp các vật dụng bên trong vỏ máy.

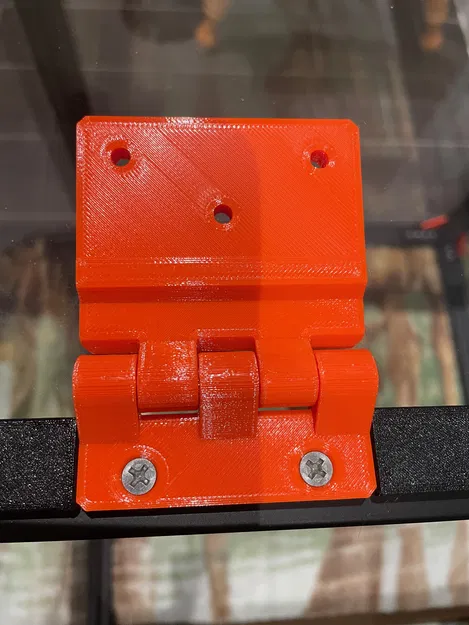

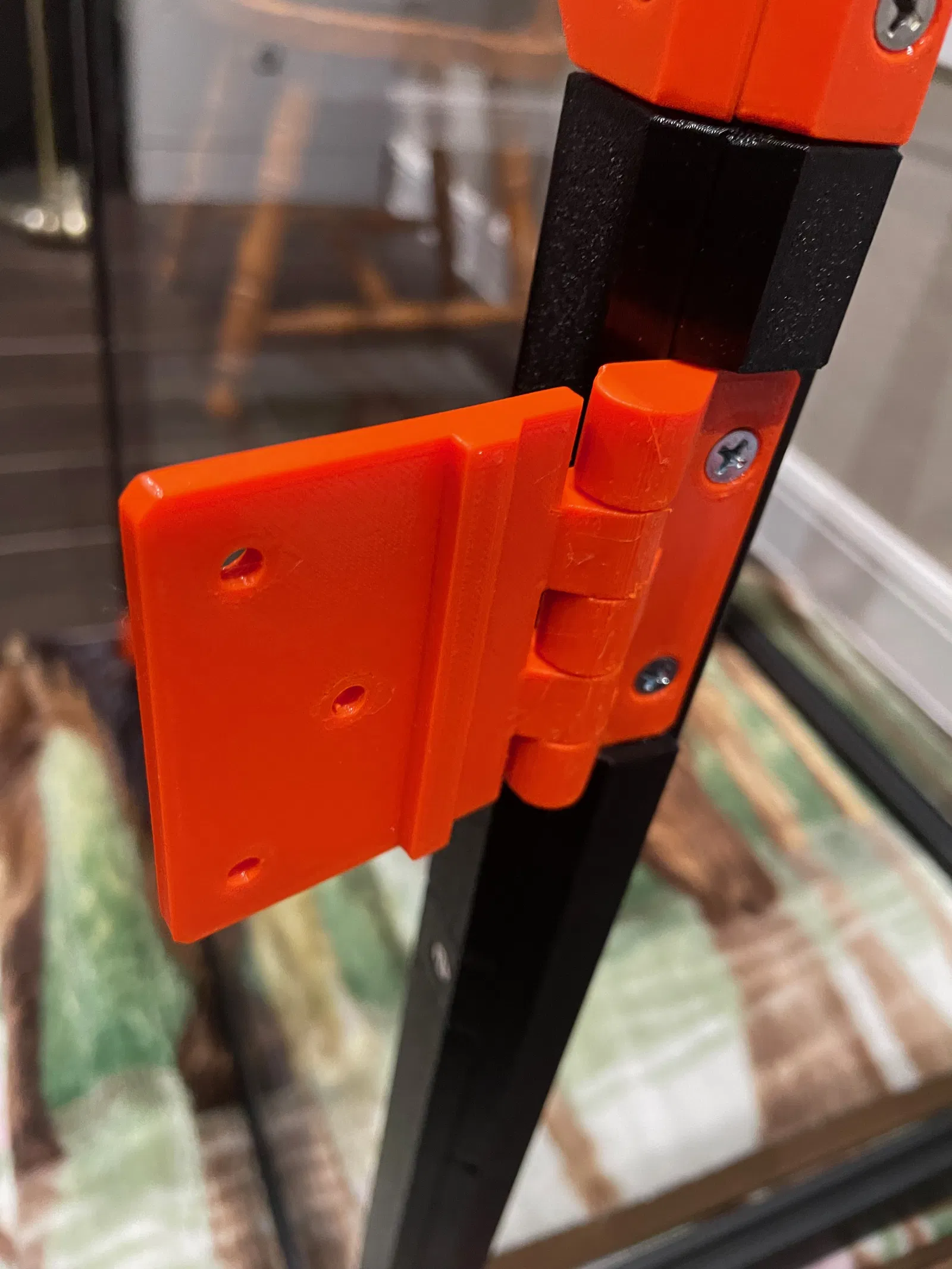

Các bản lề (PETG) được in tại chỗ với dung sai 0,010" cho khoảng hở hình trụ và 0,015" cho khoảng hở chốt. Chốt của bản lề là ¼". Sử dụng PLA, tôi đã có thể giảm thêm các khoảng hở trong quá trình thử nghiệm.

Một số phần cứng bạn sẽ cần:

• Ốc lục giác đầu nút 1/4-20 x 1" Amazon
• Ốc đầu phẳng #8-32 x 1/2" cho các mảnh góc và viền Amazon
• Ốc đầu phẳng #8-32 x 3/8" cho bản lề cửa
• Đai ốc lục giác #8-32 Amazon
• Kính acrylic dày 1/4" cho cửa trước, 12" x 24" Amazon
• Kính acrylic dày 1/8" (0,118"), 1/2 tấm từ Home Depot

Tôi vẫn đang hoàn thiện thiết kế vỏ máy nên sẽ sớm bổ sung thêm. Vui lòng nhắn tin cho tôi nếu bạn quan tâm đến việc sao chép thiết kế này vì tôi có thể hỗ trợ bạn đặt hàng vật liệu phù hợp.
