Thẻ ESPInk-4.2" - Visačka Nam Châm

Tác giả chiptronCZ

Lượt tải
12
Lượt thích
4
Lượt coi
407

File 3 189,6 KB

  • ESPInk-4.2-neodym_holder_bottom_1765996098.stlSTL · 684 B
  • ESPInk-4.2-badge_1765996099.stlSTL · 163,1 KB
  • ESPInk-4.2-neodym_holder_top_1765996100.stlSTL · 25,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

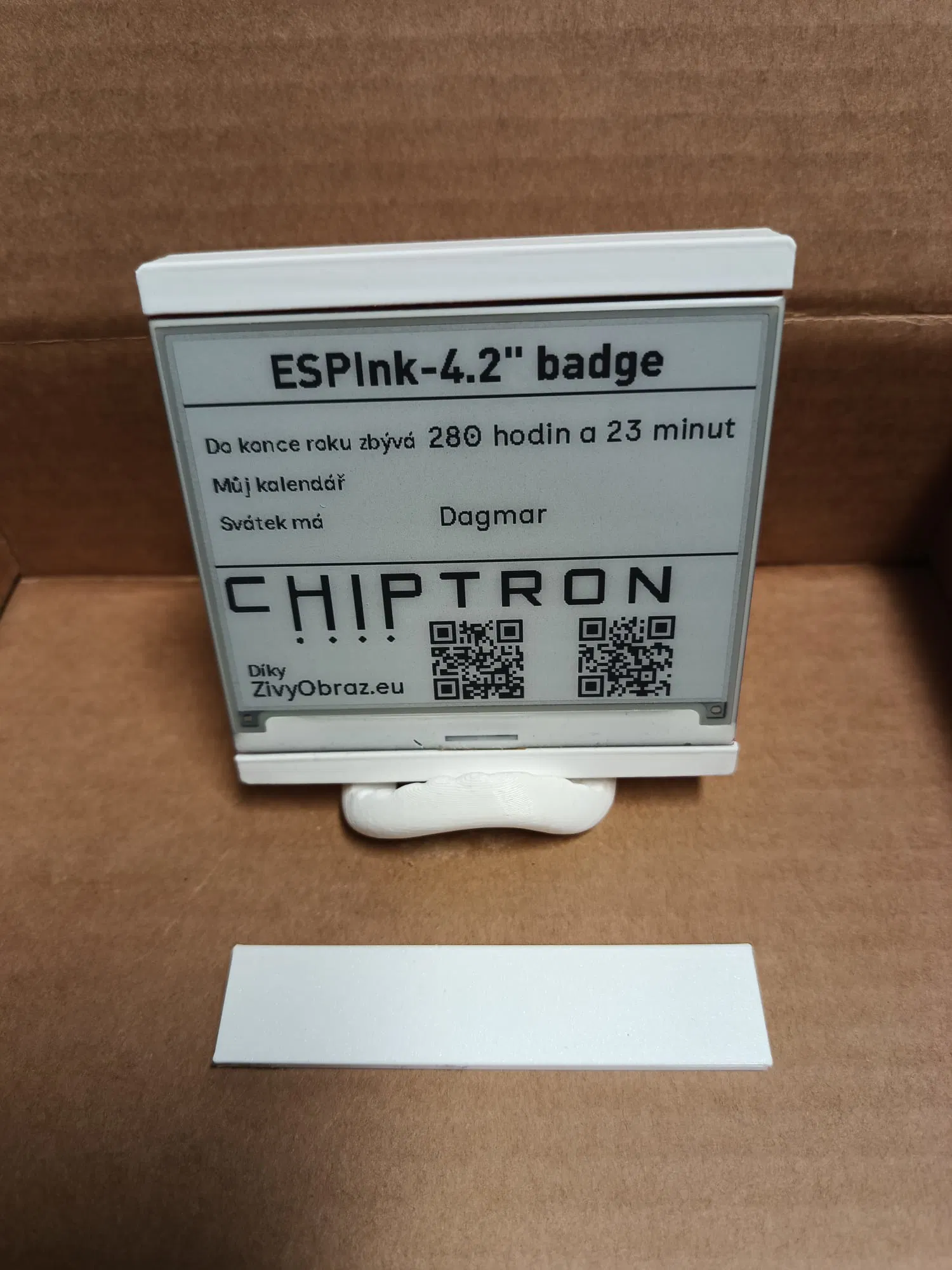

Thẻ in 3D cho ESPink-4.2" (Badge)

Trên ESPink-4.2" của laskakit (https://www.laskakit.cz/laskakit-espink-42-esp32-e-paper-pcb-antenna/?variantId=13538), bạn có thể hiển thị bất kỳ thông tin nào - từ dự báo thời tiết, hiển thị dữ liệu từ trạm thời tiết, lịch, mã QR, ảnh nhờ dự án https://zivyobraz.eu/

Thẻ được thiết kế để ESPInk-4.2" dễ dàng trượt vào các rãnh đã được in sẵn.

ESPInk4.2" được cố định bằng hai ốc M3.

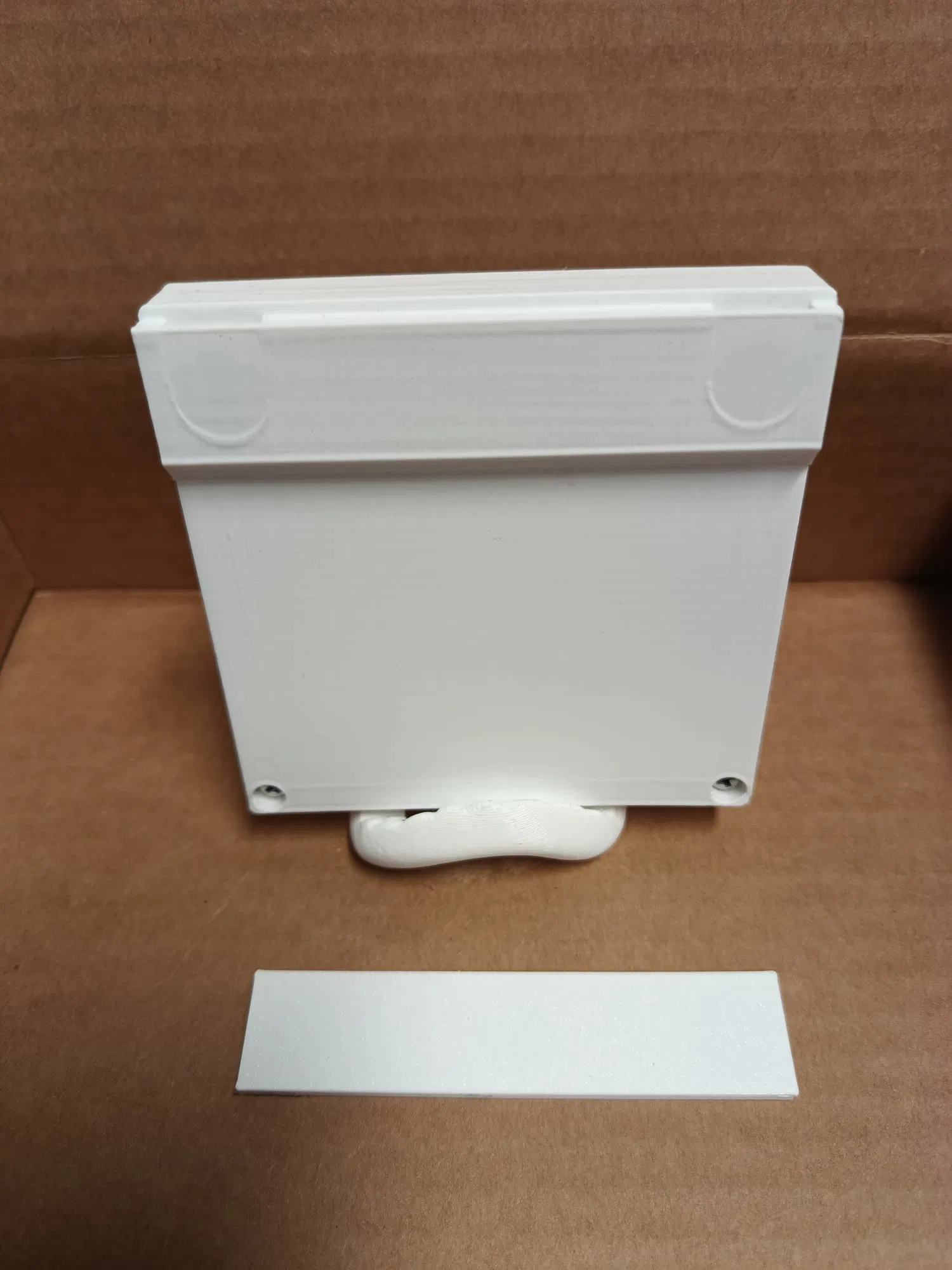

Nam châm Neodymium kích thước 12x2mm được đặt vào thân thẻ và sau đó nên được cố định - dán bằng keo siêu dính, súng bắn keo nóng hoặc làm nóng vị trí nam châm và ép phần in vào nam châm.

ESPInk-4.2-neodym_holder_top và ESPInk-4.2-neodym_holder_bottom sau đó dùng để giữ hai nam châm khác → TOP sẽ được dán bằng băng dính hai mặt lên BOTTOM.

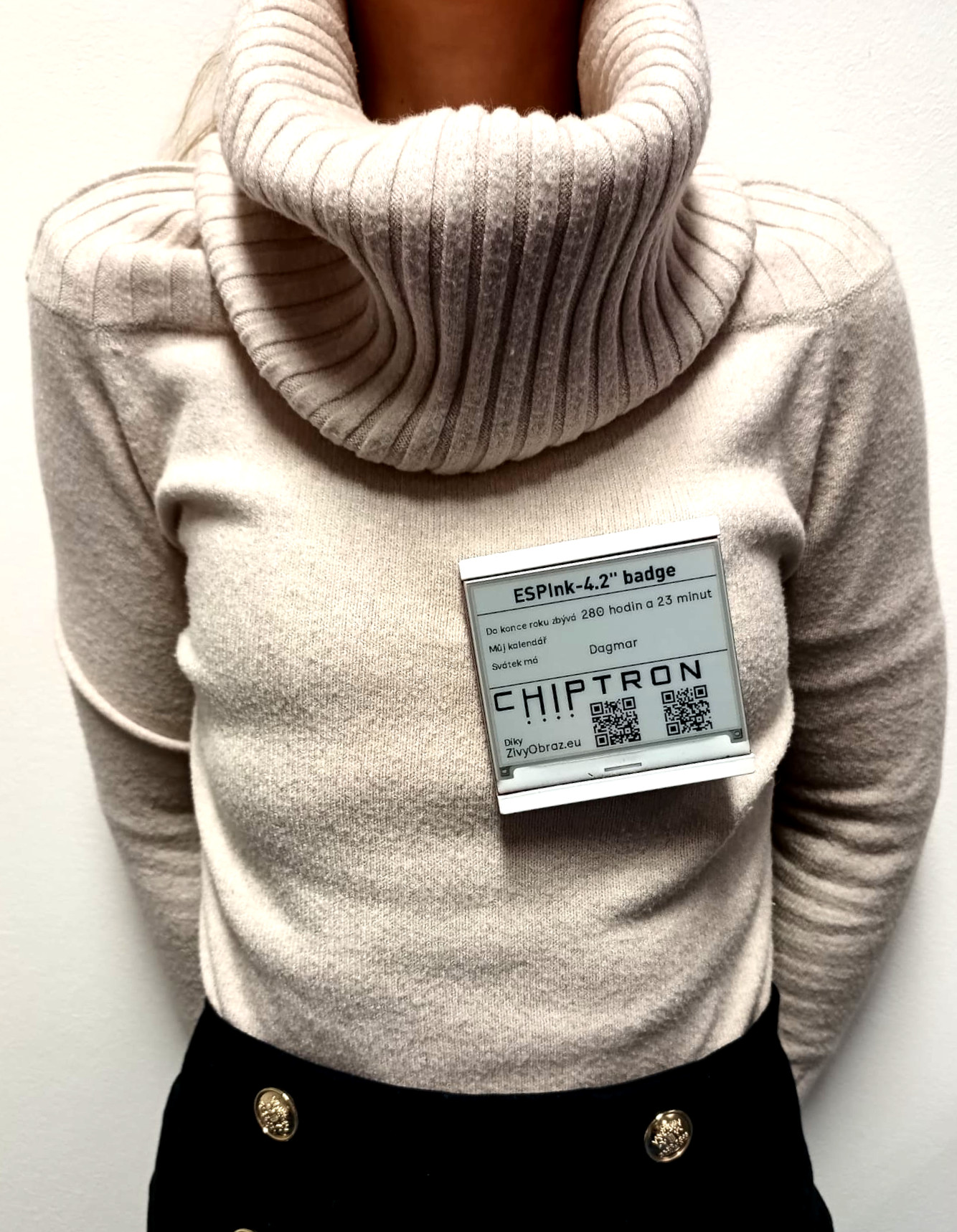

ESPInk-4.2-neodym_holder được đặt phía sau áo thun, áo len hoặc áo nỉ và ESPInk-4.2" Badge sẽ ở phía ngoài.

Nam châm đủ mạnh để giữ thẻ.

Độ dày pin trong ESPink-4.2" không được vượt quá 5mm, vì vậy pin 1200mAh (https://www.laskakit.cz/geb-lipol-baterie-503759-1200mah-3-7v-jst-ph-2-0/) và nhỏ hơn là phù hợp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
189,6 KB
File lớn nhất
163,1 KB
