Vỏ Hộp Cho Máy Hàn Điểm Mini

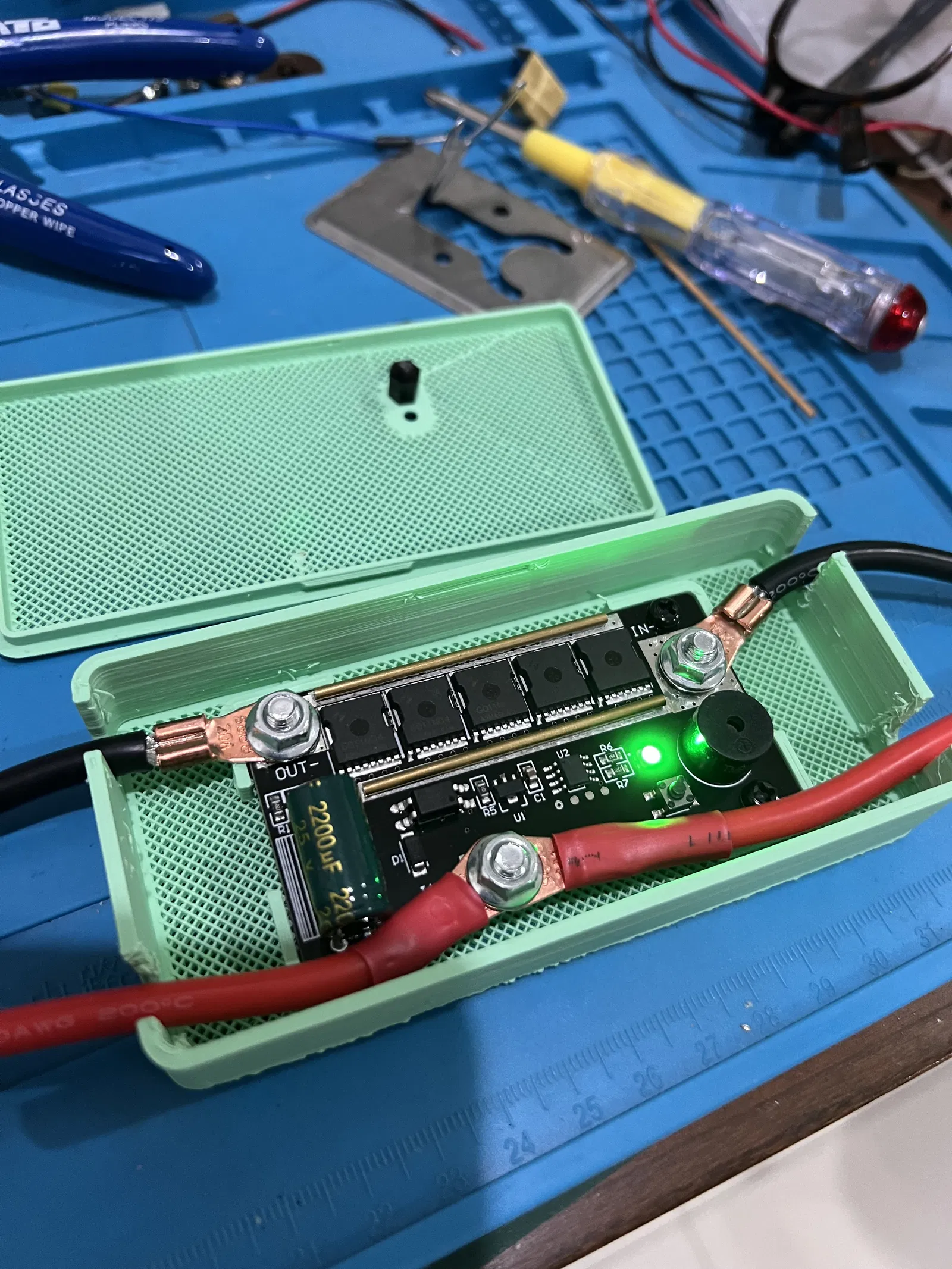

Như tiêu đề, tôi muốn làm một cái vỏ cho máy hàn điểm này để bảo vệ nó khỏi những thứ khác trong ngăn kéo.

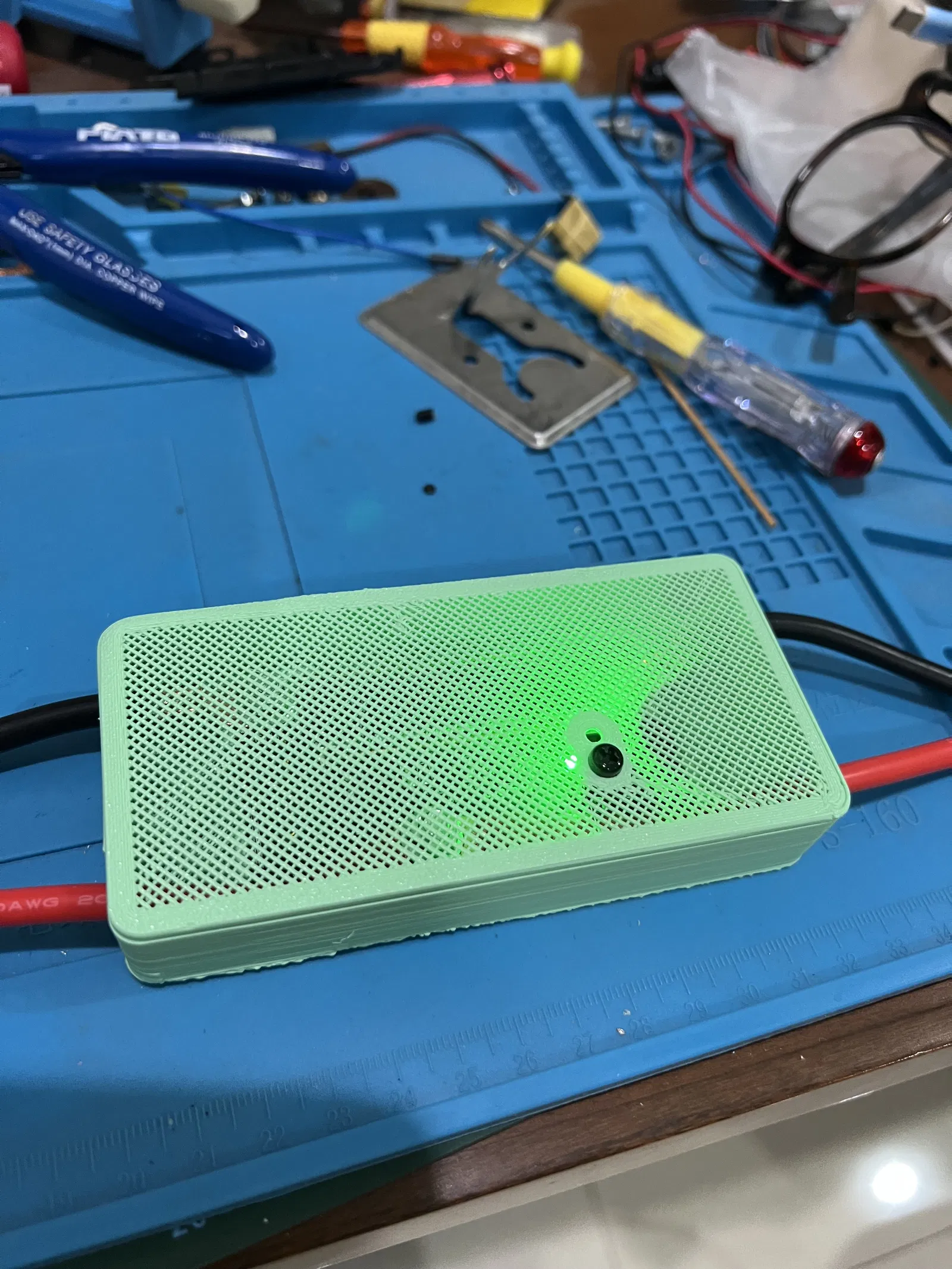

Tôi in nó với 0 lớp trên và dưới, 8 lớp thành, 50% độền đường kẻ để tạo hiệu ứng "lưới". Cách này thì lỗ "LED" về mặt kỹ thuật không cần thiết, nhưng tôi để đó phòng trường hợp người khác thích vỏ kín.

Tôi cũng thêm ống co nhiệt vào dây đỏ vì chúng quá gần với các tụ điện.

Nắp là dạng snap-on. Tôi dự định thiết kế một thứ khác cho nút bấm, nhưng tôi tình cờ có một hộp ốc M3 nylon kèm theo bộ đệm. Hóa ra, tôi có thể dùng nó luôn. Cắt bớt một chút phần cuối là vừa khít.

PCB có thể được vặn trực tiếp vào nhựa bằng ốc M3. Lỗ sâu 2mm, nên dùng ốc 3mm. Hoặc bỏ qua ốc. Tôi không nghĩ là cần thiết, chỉ làm hơi khó căn chỉnh nút bấm một chút thôi.
