Đèn Tháp Pháo Trung Âu Age of Empires II

Cảnh báo: Bạn đang bị Henry Sư tử tấn công!!!

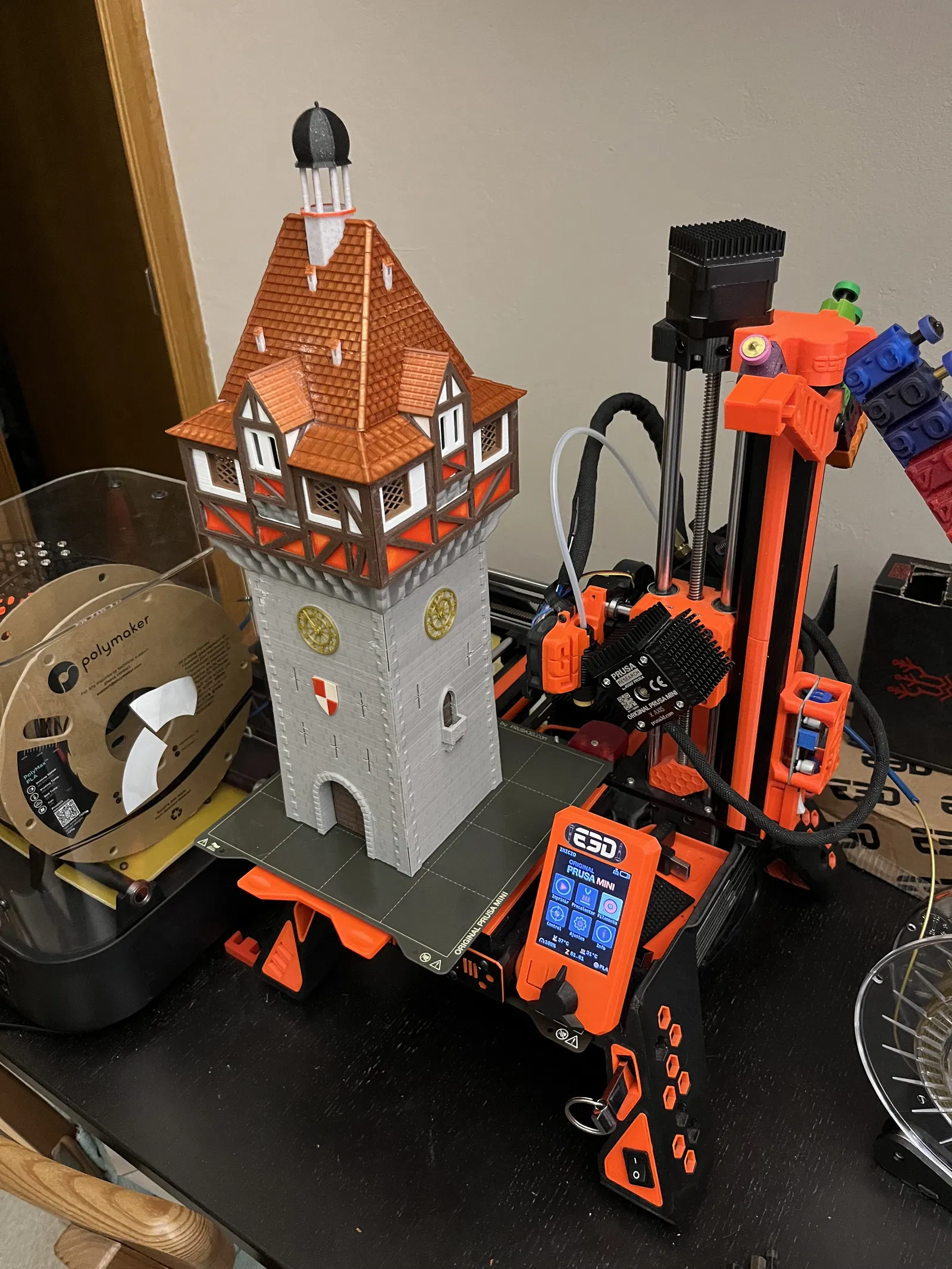

Đầu tiên, đừng để bị choáng ngợp bởi chiều cao của mô hình hoặc các màu sắc khác nhau. Mặc dù cao gần 40 cm từ mặt đất lên đỉnh, nó được tạo ra từ các bộ phận nhỏ hơn và mọi thứ đều được in trên Prusa Mini+ nên mô hình này có thể in được trên hầu hết mọi máy in có chiều cao trên 180 mm với một đầu phun duy nhất và có thể dễ dàng phóng to. Phần cứng bổ sung duy nhất được yêu cầu đối với một số bộ phận khi in ở tỷ lệ gốc là đầu phun 0,25 mm (và có thể là đầu phun cứng 0,6 mm nếu bạn định sử dụng vật liệu chứa hạt như tôi). Một máy in có đầu phun Revo hoặc giải pháp thay thế đầu phun nhanh khác sẽ giúp việc in bộ kit này mượt mà hơn nhiều.

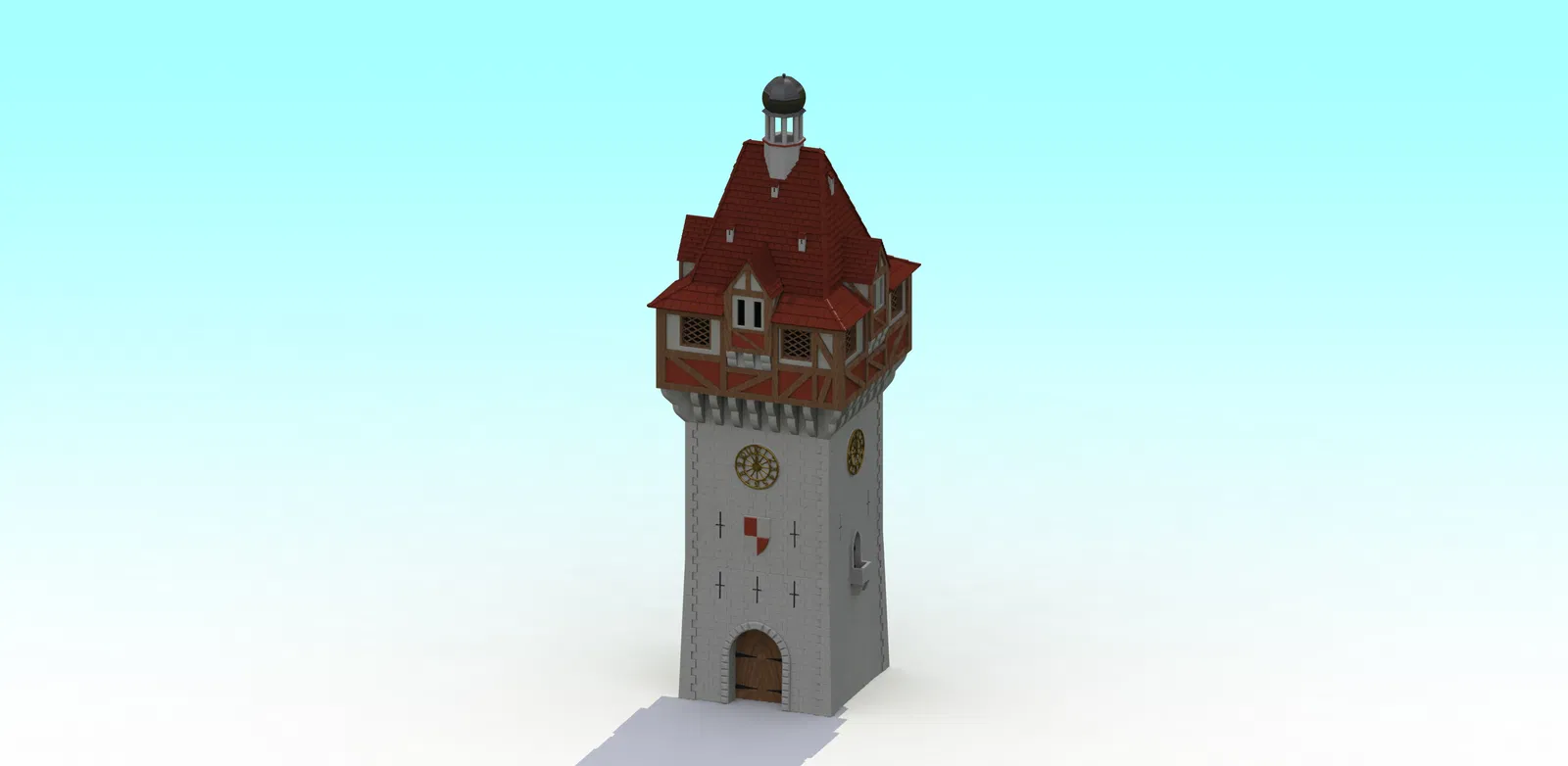

Tháp có tệp STEP chung để bạn kiểm tra hoặc sửa đổi bất cứ thứ gì. Tệp STEP cho tấm khiên treo trên tường cũng có dạng mẫu trống để bạn tự tạo. Các bộ phận thực tế nằm trong các thư mục khác nhau theo vật liệu mà sợi nhựa mô phỏng.

Phần lõi (Core) và ống dẫn (Tube) có thể in bằng PLA đen thông thường vì chúng hầu như không nhìn thấy. Phần lõi giữ các bức tường và phần lớn trọng lượng, vì vậy hãy cân nhắc một cấu hình chắc chắn trong khi phần ống dẫn giữ bóng đèn. Nó thu hẹp ở phía trên và cả bóng đèn dycroic lẫn bộ giữ bóng đèn E-11 thông thường đều vừa ở đó. Nó được thiết kế để trượt vào bên trong lõi và không có hướng bắt buộc.

Các bộ phận "gốm" có lẽ là khó in nhất. Ban đầu tôi đã dùng FormFutura Terracota PLA nhưng các viên ngói đòi hỏi chi tiết rất chính xác mà đầu phun 0,6 mm không thể tạo ra và ngay cả với đầu phun 0,4 mm cũng có thể gặp khó khăn. Đầu phun 0,25 mm in tất cả các mái nhà mà không gặp bất kỳ sự cố nào và lựa chọn cuối cùng của tôi cho sợi nhựa là Fillamentum CPE HG100 Caramel Brown Metallic.

Đồng hồ chỉ có thể in bằng đầu phun 0,25 mm vì các kim đồng hồ đôi khi chỉ là một đường kẻ duy nhất, nhưng vì nó là hình học chủ yếu là phẳng nên không gặp khó khăn. Tôi không khuyên bạn nên tăng tốc độ vì 12 bộ phận của 4 chiếc đồng hồ chỉ mất một thời gian rất ngắn ngay cả ở tốc độ 30 mm/s. Chúng được in bằng Fillamentum PLA Gold Happens.

Các bộ phận thạch cao có thể in bằng bất kỳ loại PLA trắng, PETG hoặc vật liệu phổ biến khác có tông màu trắng sữa nào. Hầu hết mọi kích thước đầu phun sẽ hoạt động với các bộ phận đó.

Màu sắc của người chơi dùng để đại diện cho chủ sở hữu người chơi trong game. Các hình tam giác sẽ khớp vào giữa các khung gỗ và dải xung quanh đỉnh tháp. Phần sau in tốt hơn với đầu phun 0,25 mm. Nếu bạn muốn trung thành với game thì các màu cần dùng là: Xanh lam, Đỏ, Xanh lục, Vàng, Xanh lơ; Cam; Xám và Hồng.

Đỉnh tháp khá dễ in. Tôi không hoàn toàn hiểu nó được cho là làm bằng gì nhưng tôi đoán là các tấm đồng. Tôi không có tông màu sợi nhựa nào giống như vậy nên tôi đã sử dụng Fillamentum PLA Vertigo Galaxy và tạo ra tông màu đá phiến.

Các cấu trúc đá có lẽ là rủi ro nhất khi in nếu bạn sử dụng sợi nhựa giả đá thực tế. Bốn bức tường được thiết kế để in thẳng đứng và một biến thể của tệp 3mf được đính kèm với một gờ trên các khe tên lửa để làm cho phần nhô ra có thể in được. Chúng cũng có thể được in phẳng nhưng phần trượt có thể không ra tốt. Phần còn lại của chúng sẽ không có vấn đề gì khi in. Tôi đã sử dụng FormFutura Granite PLA với đầu phun ObXidian 0,6 mm ở độ cao lớp 0,1 mm (Cao hơn sẽ làm mất đi họa tiết gạch). Đỉnh tháp được in bằng Fillamentum PLA Turkey egg.

Cuối cùng, các bộ phận bằng gỗ chủ yếu là phẳng. Tôi đã chia các khung xung quanh các lỗ châu mai thành 3 khung phụ phẳng vì in cấu trúc mỏng theo chiều dọc sẽ tạo ra một bộ phận mỏng manh dễ bị gãy trước khi dán. Cửa có bản lề sắt phía trên. Tôi đã đính kèm một tệp với phần gỗ và sắt được tách riêng trong trường hợp bạn cần. Tôi đã sử dụng Fillamentum Timberfill Rosewood cho tất cả các bộ phận bằng gỗ và PLA Iron grey cho bản lề.

Trong trường hợp bạn sử dụng bất kỳ sợi nhựa chứa hạt nào, hãy nhớ làm khô đúng cách vì các hạt hấp thụ rất nhiều độ ẩm do mao dẫn và gây ra các mức độ dây tóc dày khó coi.

Để lắp ráp, tôi khuyên bạn nên dùng keo siêu dính cả loại có đầu nhỏ và loại cọ, và có thể thêm một loại keo khác có thể làm đặc và nối hai mặt không hoàn toàn song song. Bắt đầu bằng cách lắp ráp các đồng hồ và dán chúng vào tường, sau đó dán chúng vào lõi. Mỗi bức tường có một chốt khác nhau nên bạn đặt mỗi bức tường vào đúng vị trí. Machicolations đặt ở trên cùng, sau đó đến các chi tiết trang trí. Cả hai cũng có chốt lắp ráp nên bạn đặt chúng theo đúng hướng. Sau đó đến các cửa sổ, lỗ châu mai, lỗ ám sát, các lỗ châu mai, sàn nhà và khung gỗ. Riêng biệt, lắp ráp mái nhà với tất cả các bộ phận ngói, khe tên lửa và đỉnh tháp, sau đó đặt nó lên các chi tiết trang trí. Tôi không khuyên bạn nên dán vĩnh viễn mái nhà đề phòng trường hợp bạn cần vào bên trong.

Dây điện khá đơn giản. Bạn sẽ cần một phích cắm (không cần nối đất), dây điện 2 lõi, một công tắc, một bộ giữ bóng đèn và bóng đèn thực tế. Tháp có một lỗ cắt ở phía sau để dây điện có thể đi vào tự do và leo lên đến bóng đèn bên trong ống.
