Giá Đỡ Cuộn Dây Có Vòng Bi Êm Ái Cho Tủ Prusa - Bản REMIX Hotdogger

Tôi muốn cải thiện cái kẹp giữ cuộn dây cho cái tủ của mình. Cái zin xài cũng được nhưng mà thấy nó hơi cứng, nhất là với mấy cuộn dây bằng giấy catton. Nên là... lên Printables kiếm cái xịn hơn coi sao... Tóm lại là, không có.

Thôi rồi, vào việc nào…

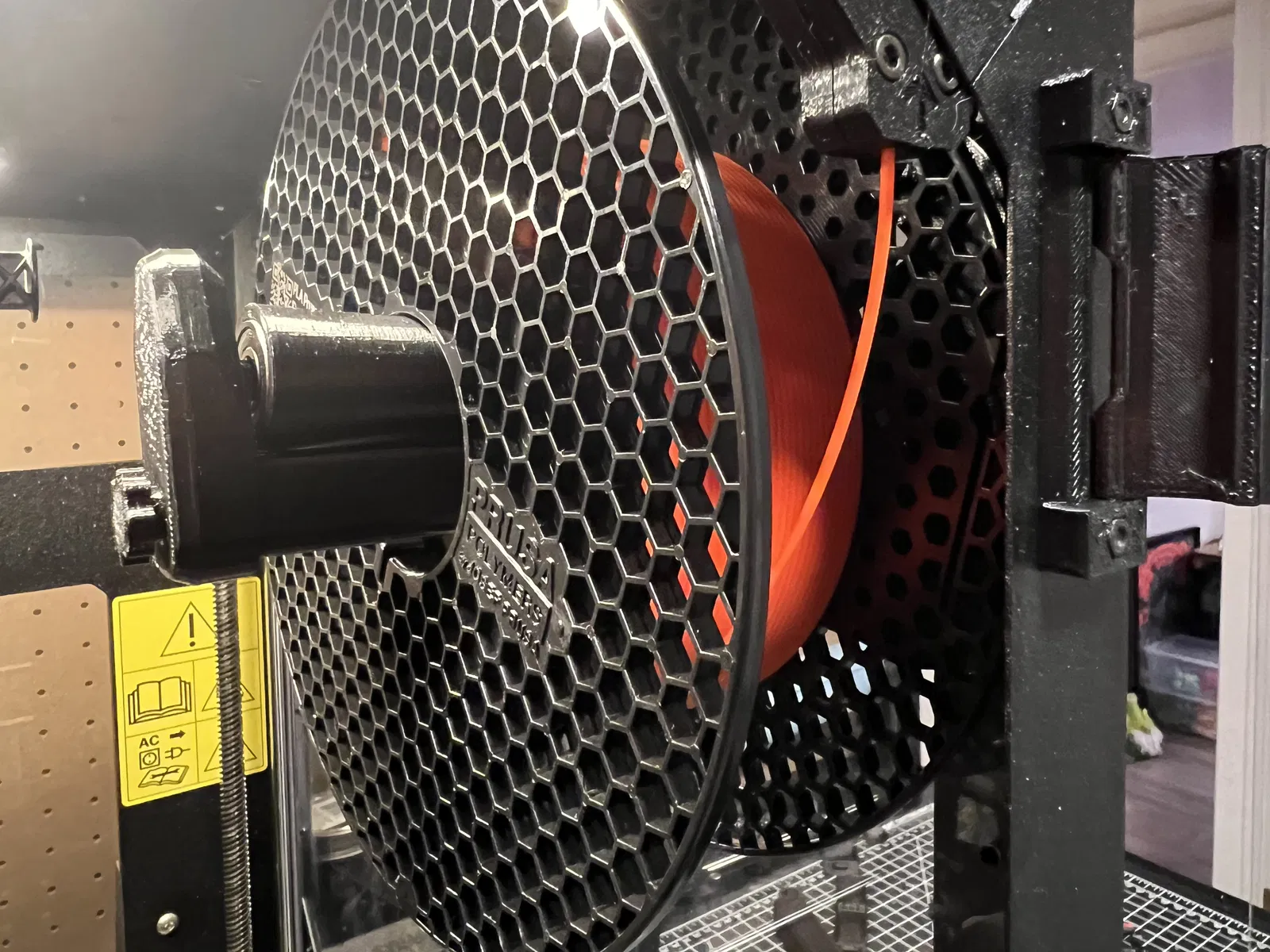

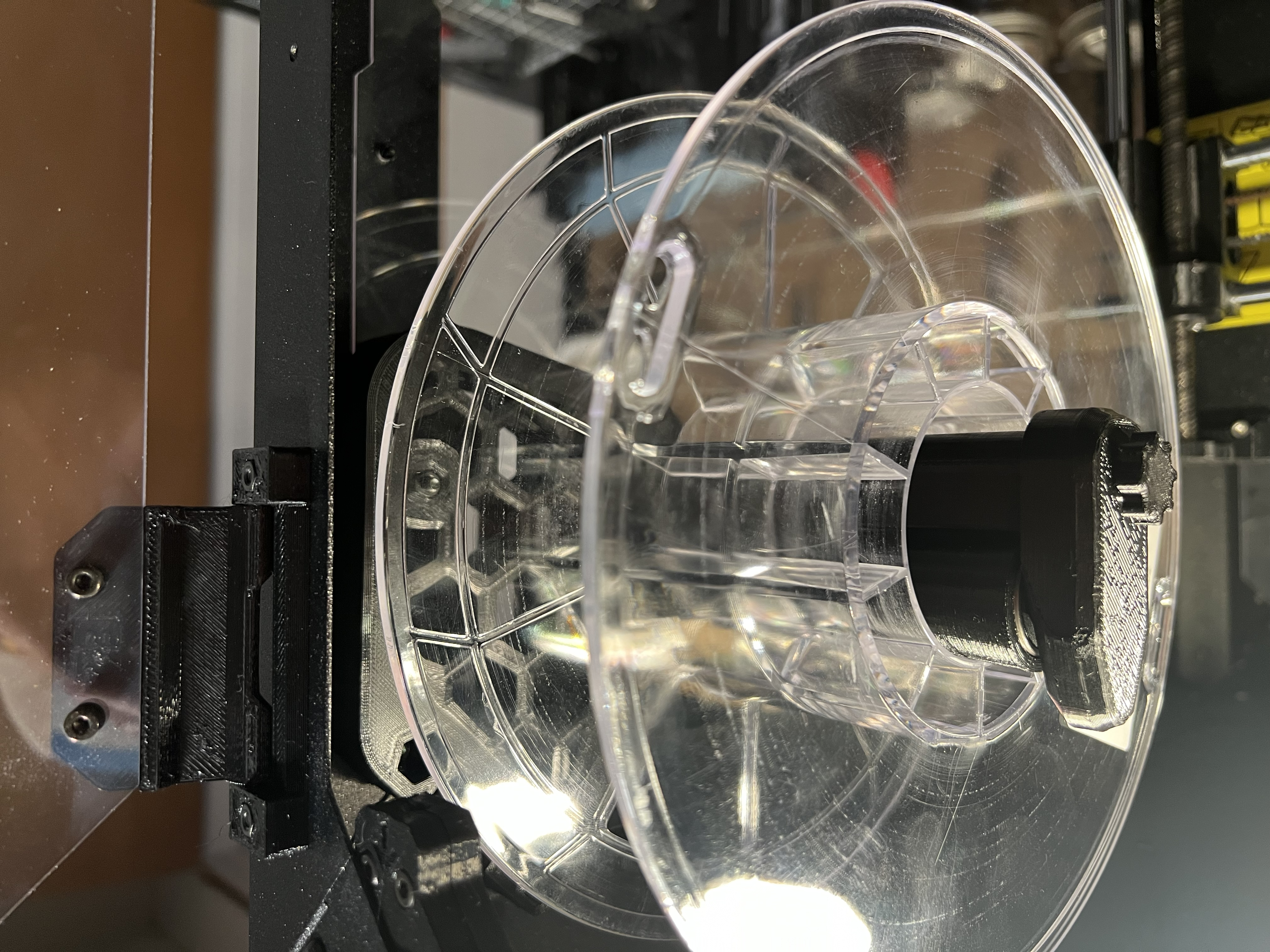

Nói hơi quá chút, nhưng mà cái kẹp giữ cuộn dây mượt nhất cho tủ giờ là... cái này đây! Kết hợp từ ba cái đỉnh của Printables lại với nhau! Con lăn của nxp200 (thêm cái gờ để khỏi kẹt trong tủ) + cái pát của Brolin Workshop (thích cái kiểu tổ ong cứng cáp này) + cái ốc bịt cuối của SuperLeggera (cho tay bình thường) = cái Hotdogger REMIX này.

Cảm ơn và xài đi nhé! Tôi thì đang xài ngon ơ đây ;)

\/(°ܫ°)\/

— — — — — — —

Mẹo/Cài đặt in:

• Khuyến khích dùng PETG
  • Cái nắp bịt và ốc thì có thể in bằng PLA

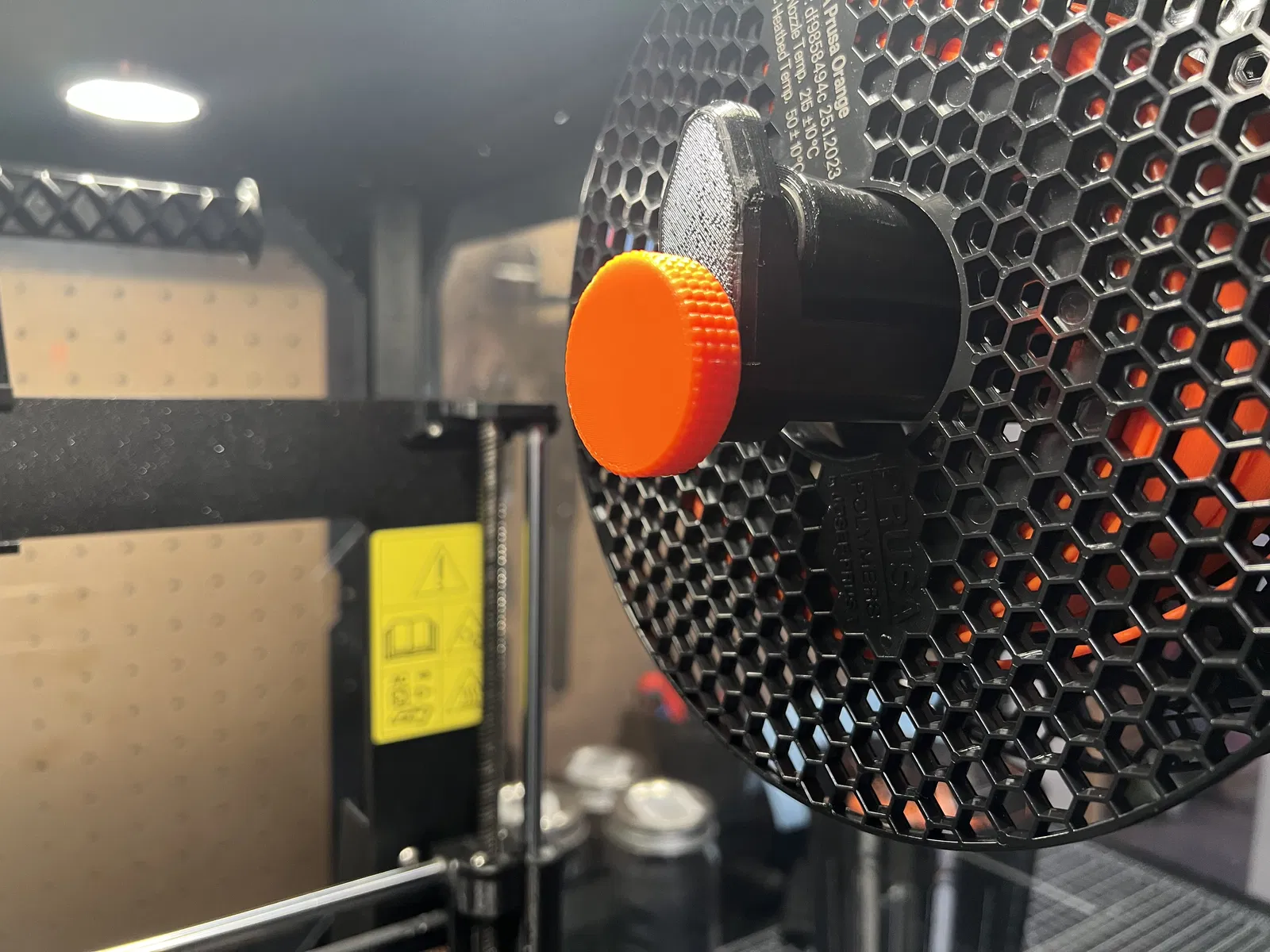

  • Tôi thì chỉ in cái ốc màu mè cho nó nổi bật thôi
• Pát - 20% infill - In có hỗ trợ (chĩa vô phần thò ra ở cuối tay đòn)
• Cây trục - 20% infill - In kèm Brim để tránh bị bong đáy khỏi bàn in
• Con lăn - 20% infill - Có lớp bảo vệ dễ rách
• Nắp & Ốc - 10-15% - in dễ mà

File MF3 và GCODE kèm theo đã có sẵn cài đặt cho từng bộ phận

Phần cứng cần có:

• 2x Vòng bi 608-2RS tiêu chuẩn (OD: 22mm/ID: 8mm)
  • Tôi xài cái này: https://www.amazon.com/dp/B07C6FL8TW?psc=1&linkCode=sl1&tag=hotdogger-20&linkId=8d3a5866fbd601d90234fed323ce8975&language=enUS&ref=as_li_ss_tl
• 1x Ốc M3x25mm
• 3x Đai ốc M3
  • Tôi xài bộ sưu tập xịn này: https://www.amazon.com/dp/B0BRWCFD6Q?th=1&linkCode=sl1&tag=hotdogger-20&linkId=e76b8dee766c780d2d5fa3d3ec3f9799&language=enUS&ref=as_li_ss_tl

Lắp ráp:

• Tháo cái kẹp giữ cuộn dây zin ra
  • Giữ lại hai con ốc
  • Tôi để hai cái đai ốc M3 trong pát zin

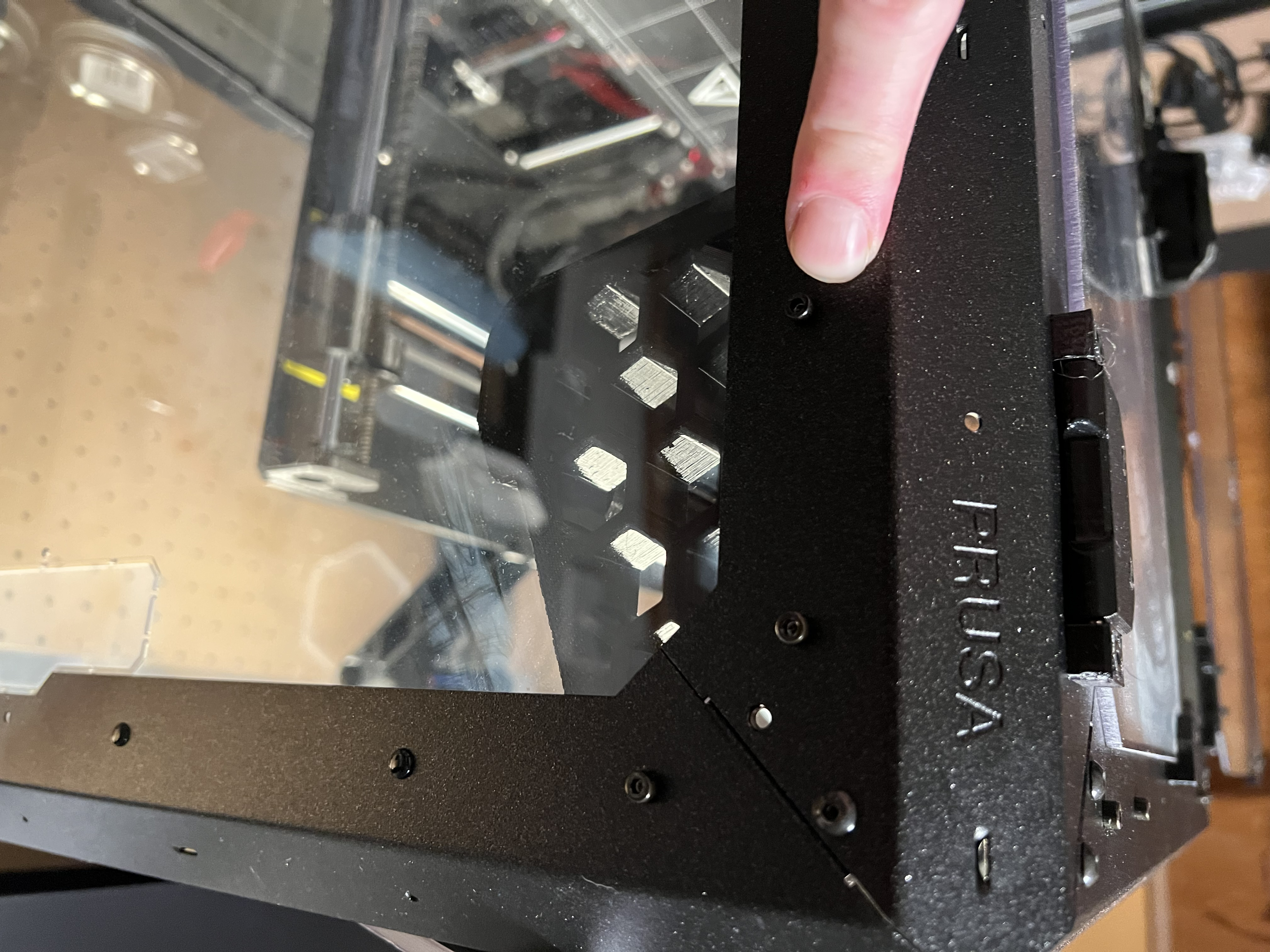

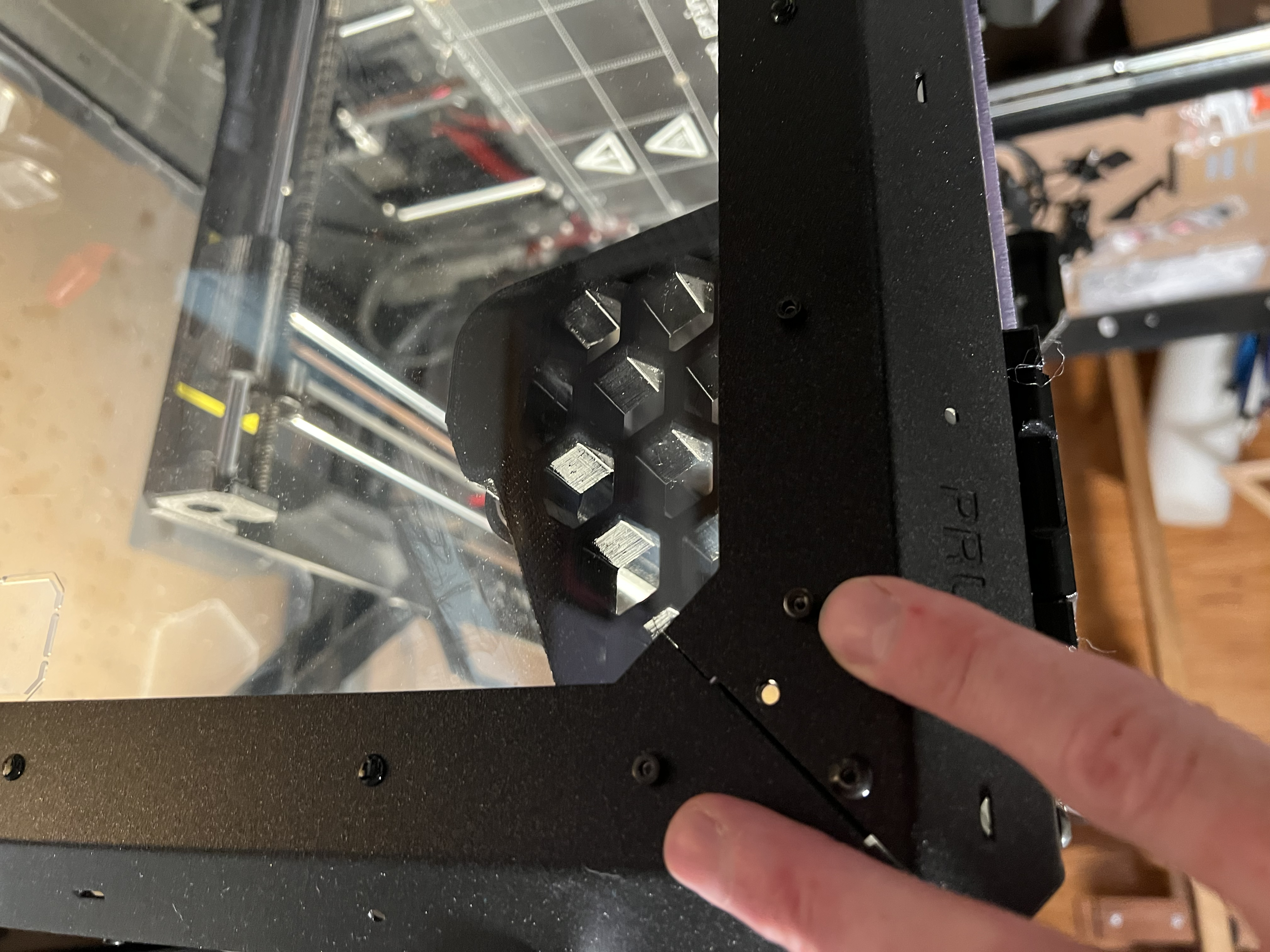

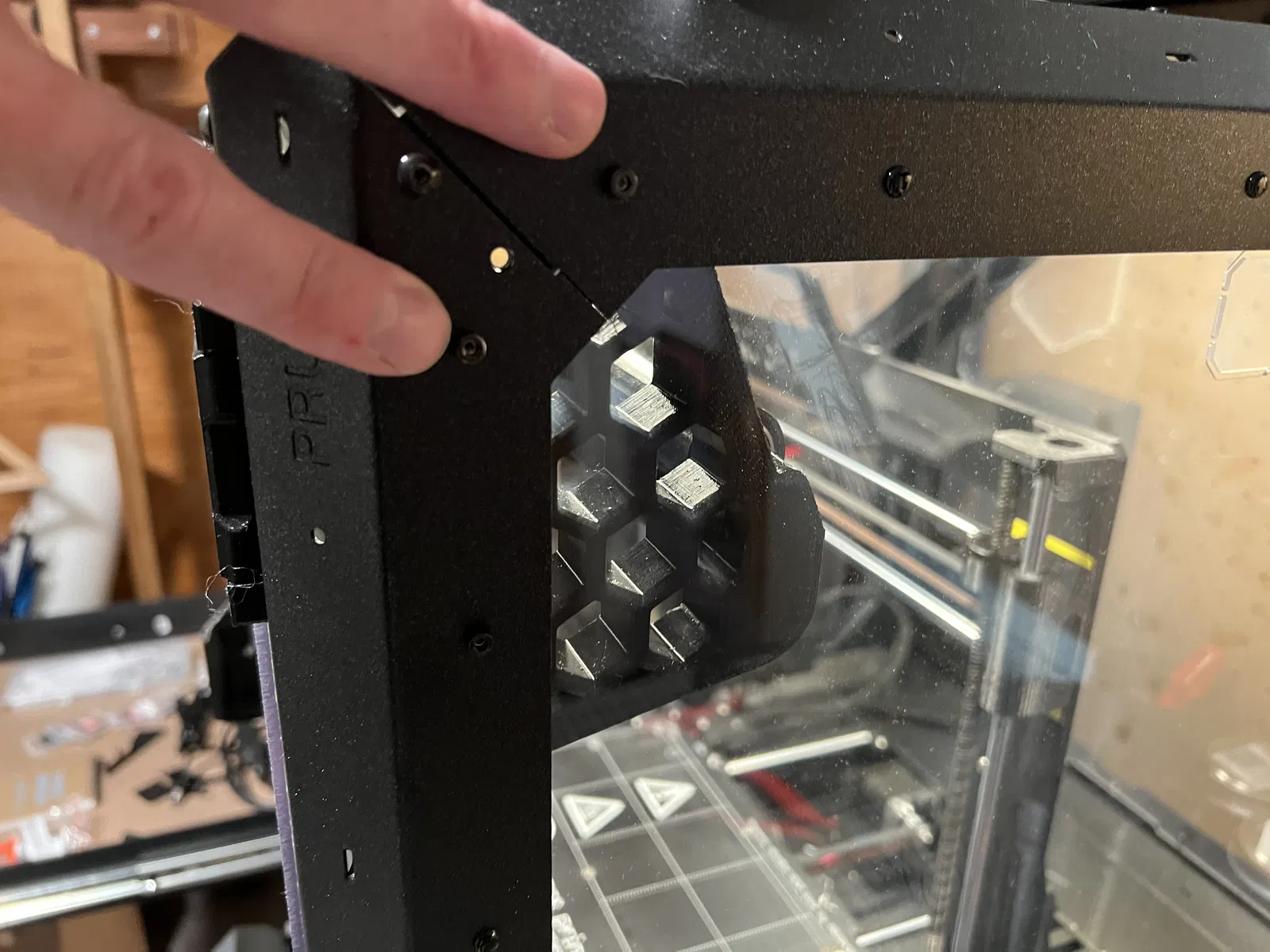

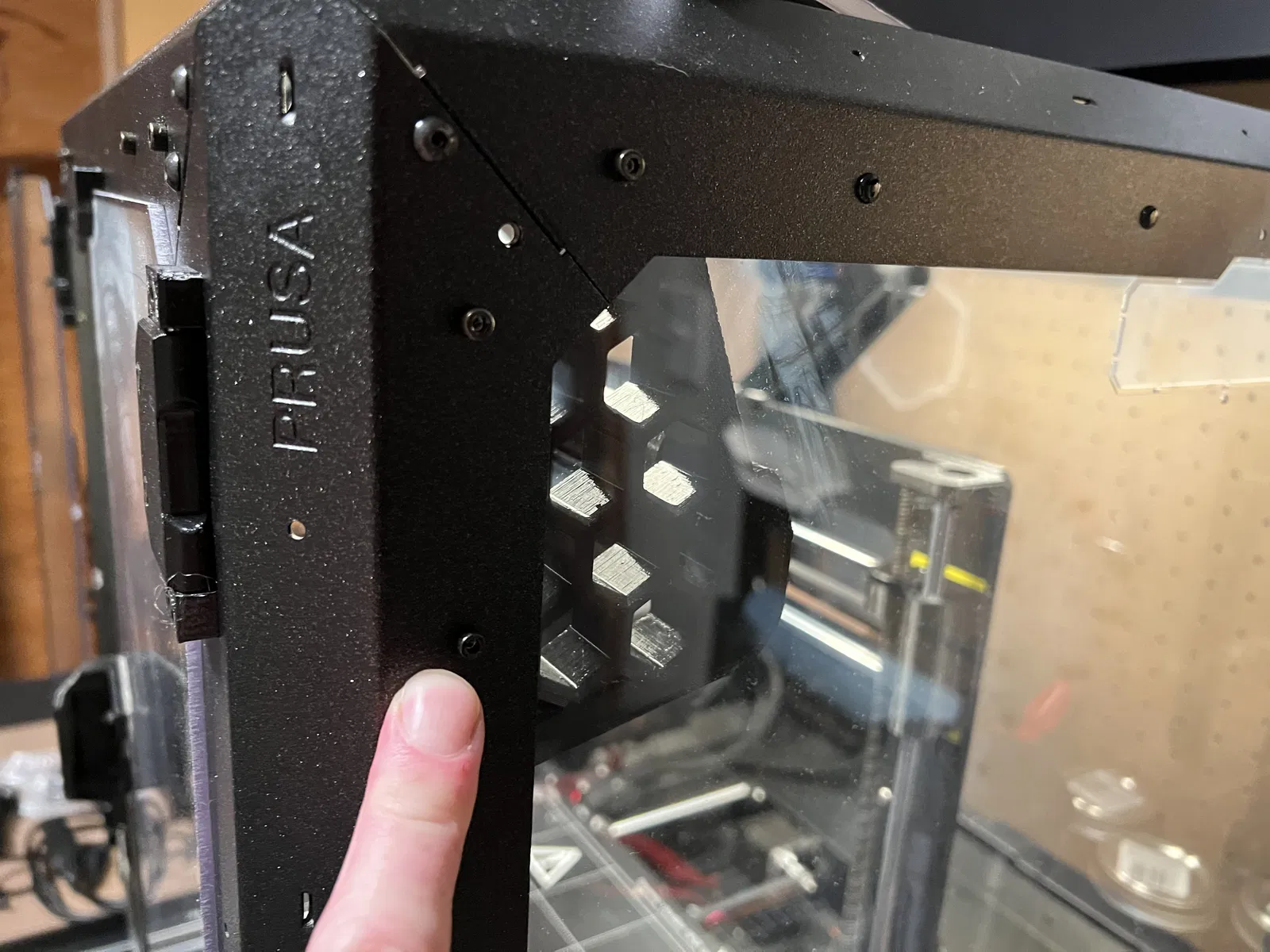

• Tháo chốt gài cửa tủ ngay bên dưới lỗ bắt ốc phía trên cùng (mấy cái chốt nhựa đen nhỏ)
• Gắn mấy cái đai ốc M3 vô cái pát mới của bạn
• Căn chỉnh lỗ và bắt ốc vào, dùng lại ốc zin vào đúng vị trí cũ
  • Dùng ốc M3x25 cho lỗ dưới cùng trên pát
• Lắp con lăn với vòng bi (ch chốt)

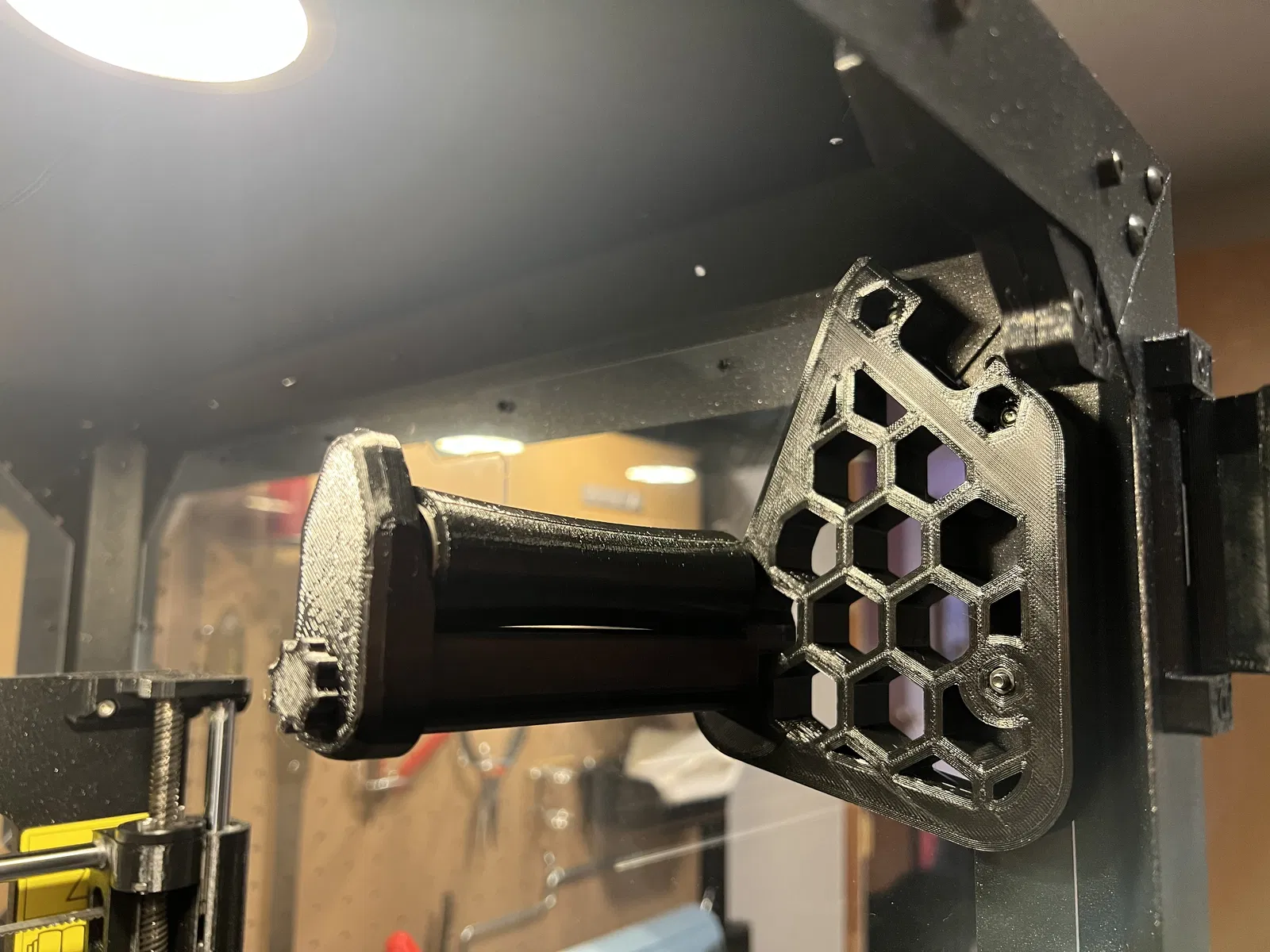

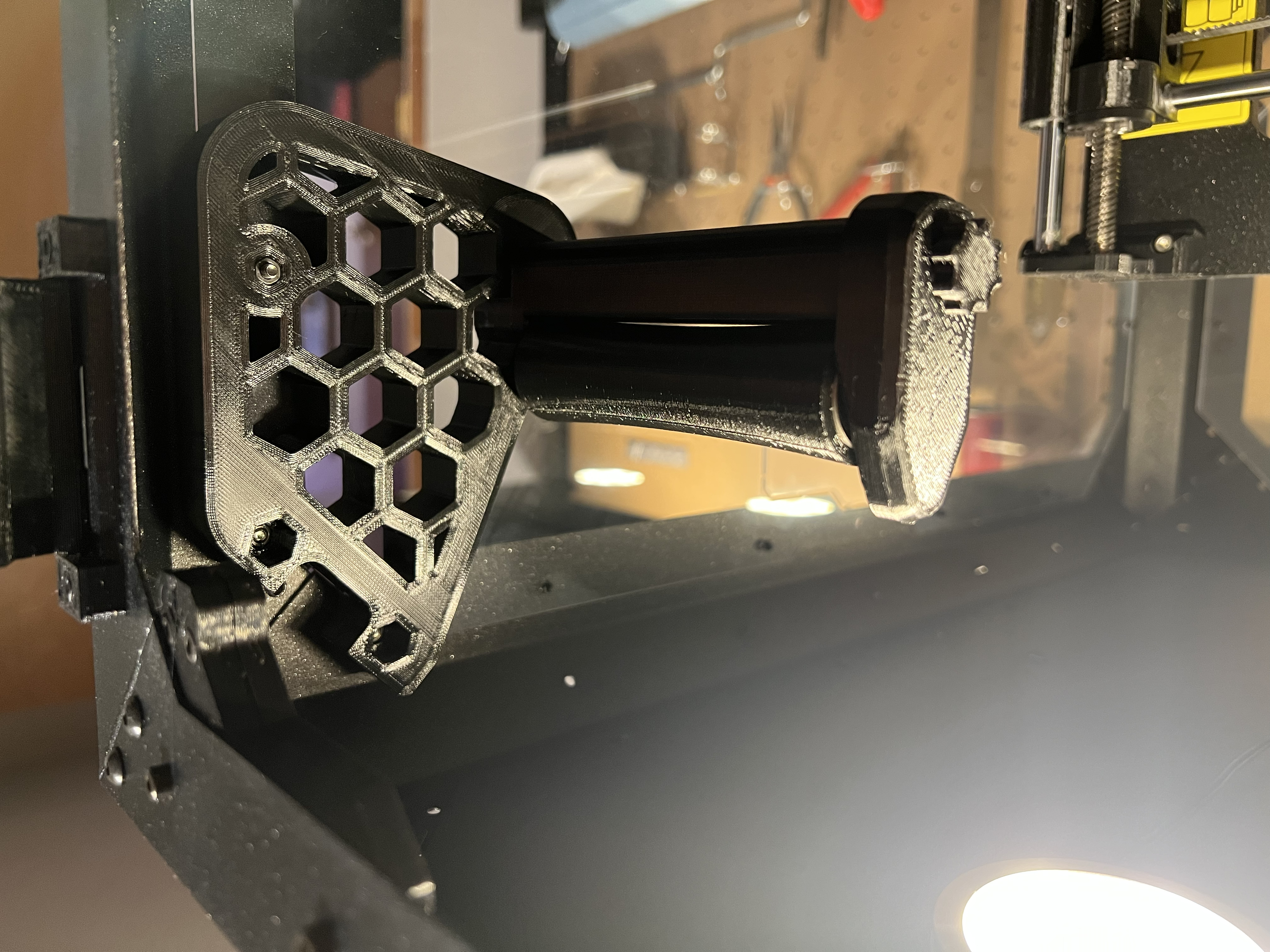

• Luồn cây trục vô vòng bi và đặt cụm trục lên tay đòn đã gắn trên pát
  • LƯU Ý đặt trục có cái gờ nhô lên HƯỚNG VỀ phía pát (cái này để tránh bị kẹt mà chúng tôi đã gặp lúc thử nghiệm)

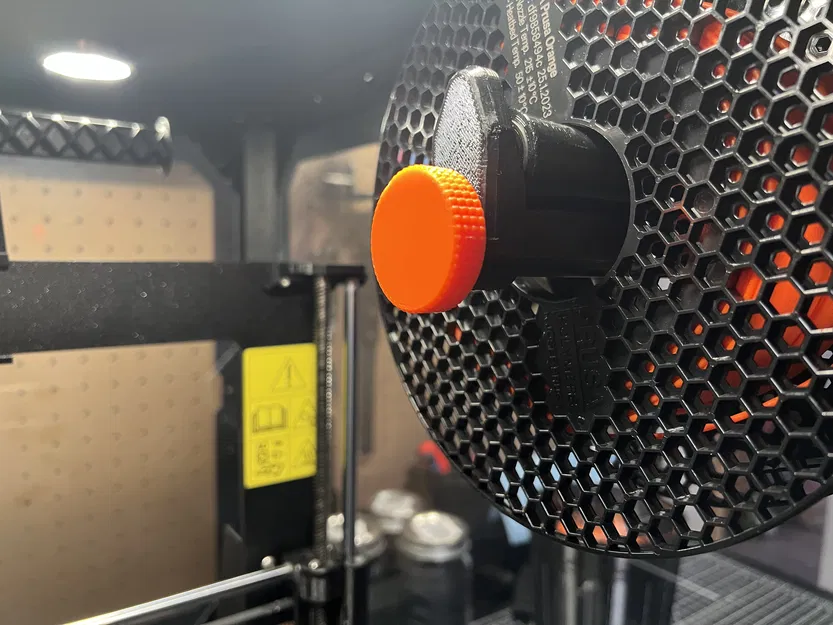

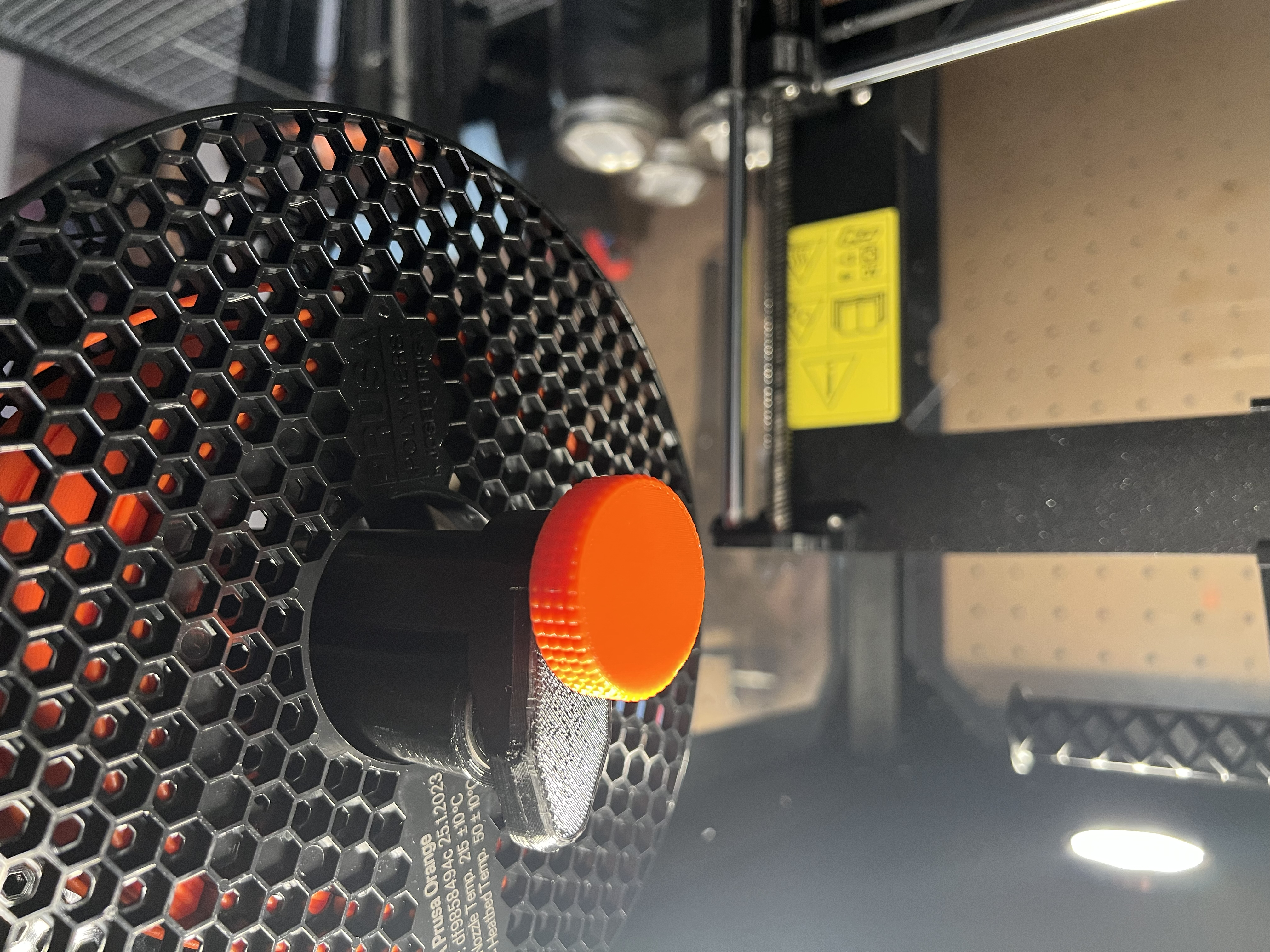

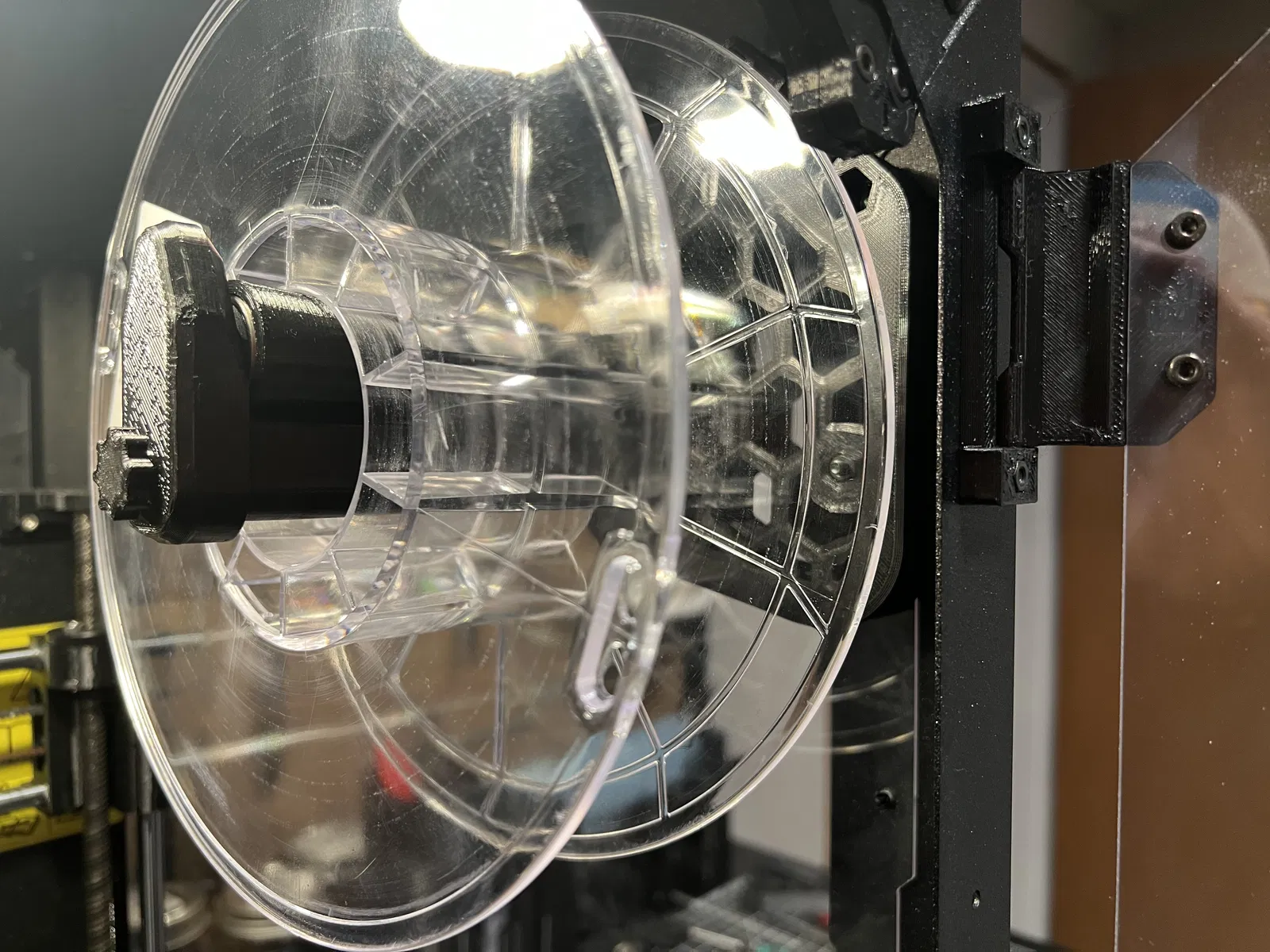

• Gắn cuộn dây của bạn vào, rồi tới cái nắp bịt, và cuối cùng là ốc bịt cuối nhé :)
