Hộp D1 Mini Esp32 có khe cắm LED
Đây là vỏ cho bo mạch chủ micro ESP32 D1 Mini của Wemos. Vỏ có khoét lỗ cho micro USB và đầu nối JST 3 chân, thiết kế vừa khít và dễ lắp ráp. Phiên bản sửa đổi đã được thêm vào để cải thiện độ tương thích.
Mô tả

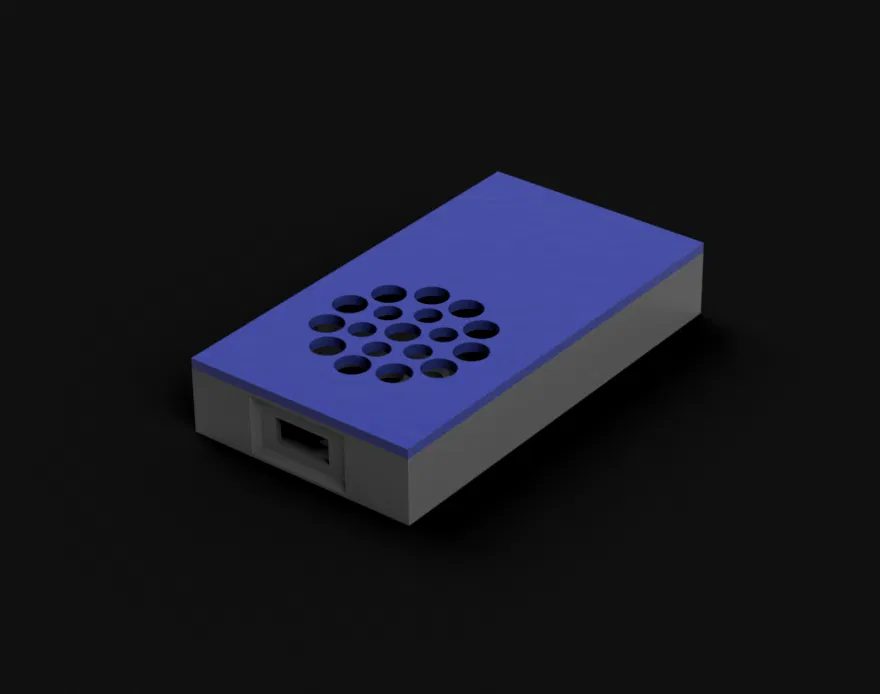

Đây là một vỏ cho bo mạch chủ micro ESP32 phiên bản D1 Mini của Wemos.
Sau khi in bản "checkerd" remix của bản gốc "trutgers" thì tôi mới nhận ra mình đang dùng module D1 Mini ESP32 lớn hơn module D1 Mini ESP8266 nên tôi đã thiết kế cái này dựa trên bản gốc.

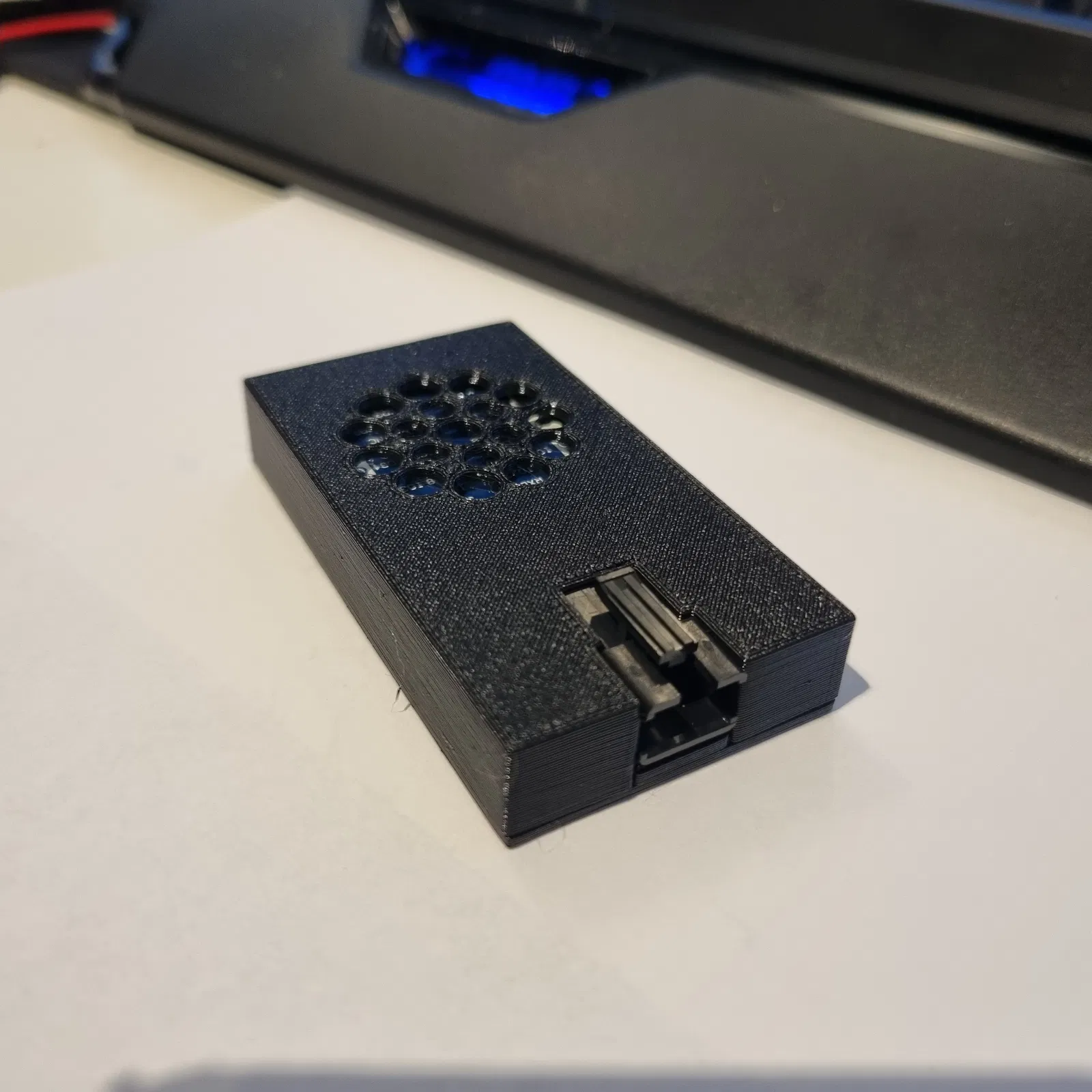

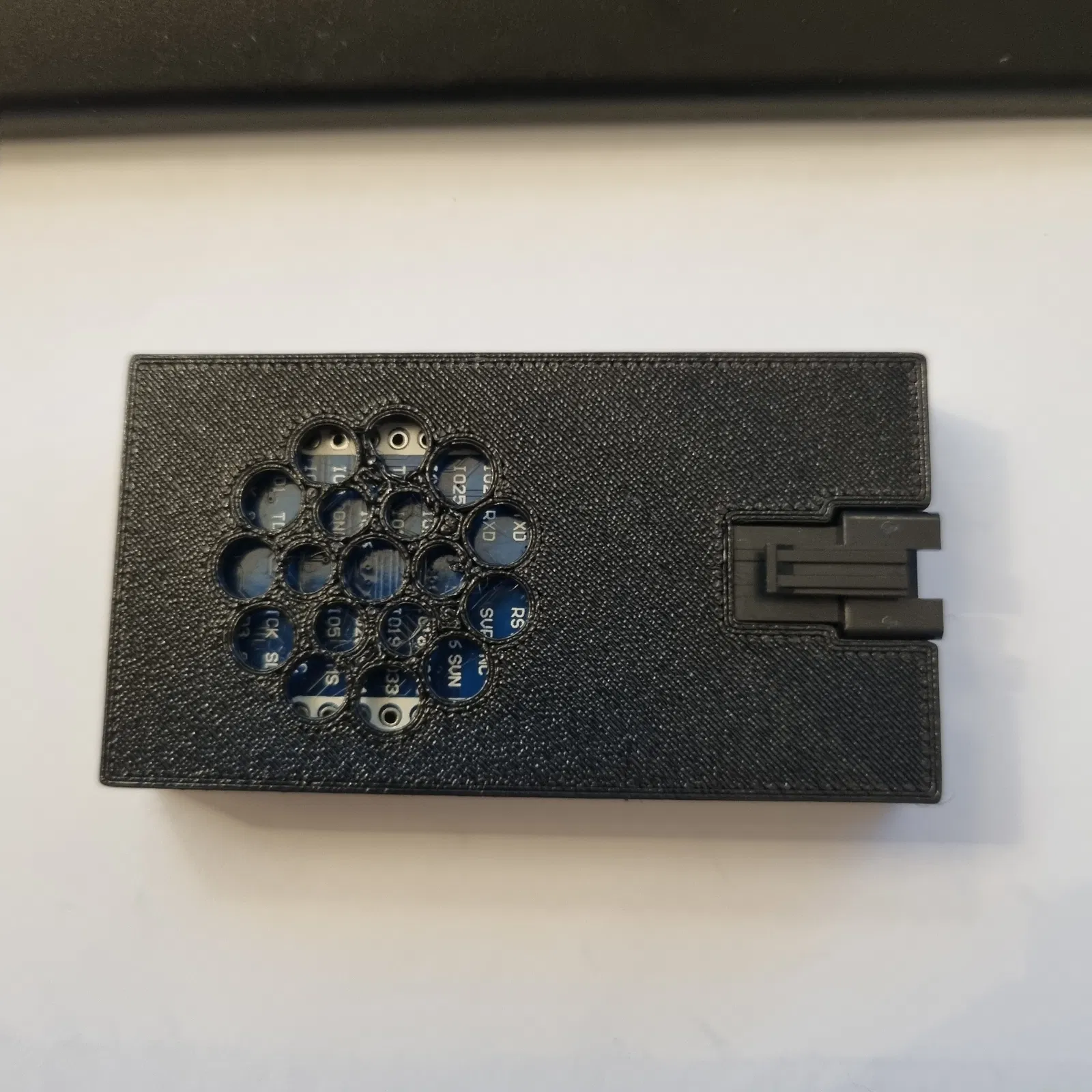

Vỏ có khoét lỗ cho micro USB (sẽ thêm phiên bản USBC sau) và khoét lỗ cho đầu nối JST 3 chân, có thêm gờ và thanh đỡ nhỏ ở nắp để giữ cố định.

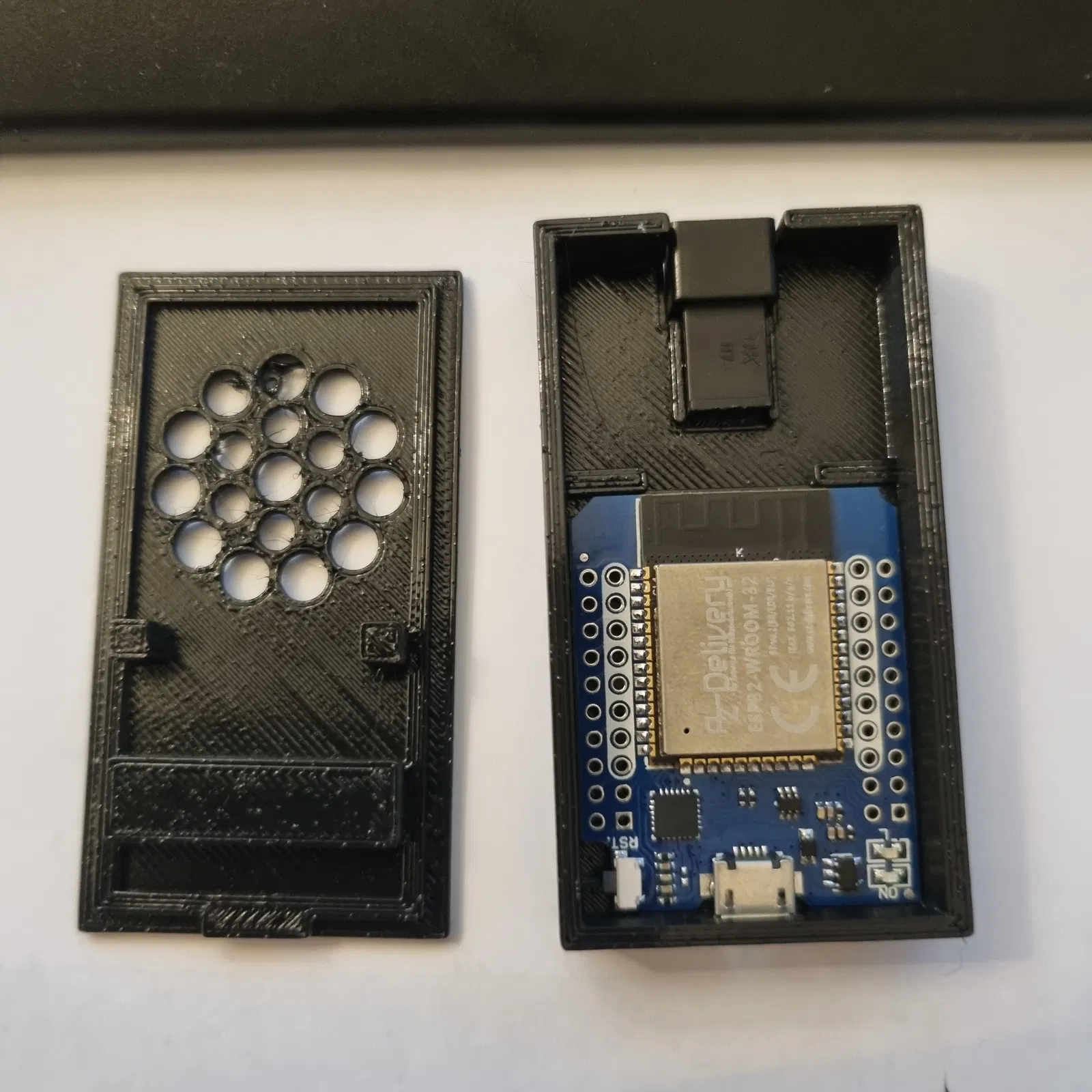

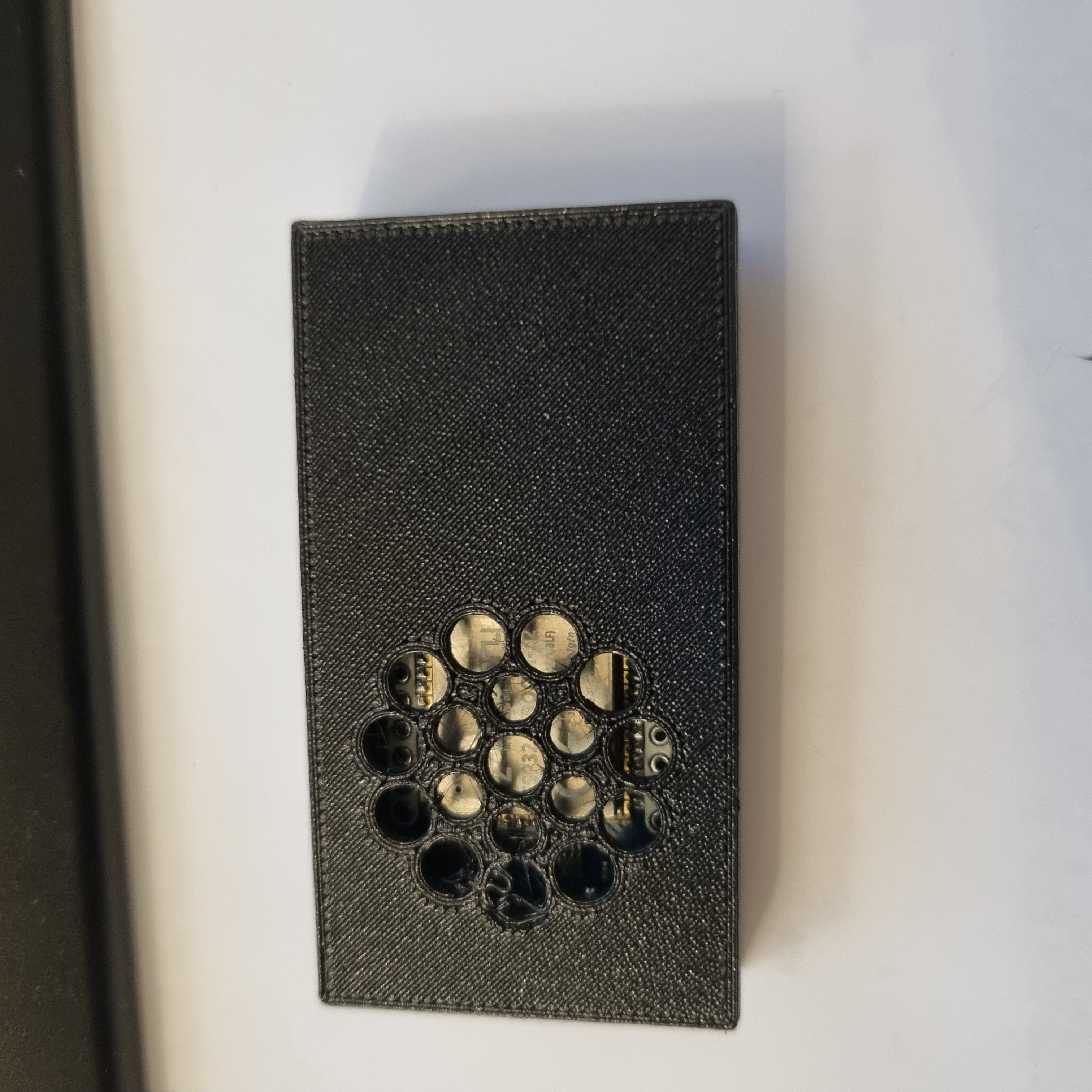

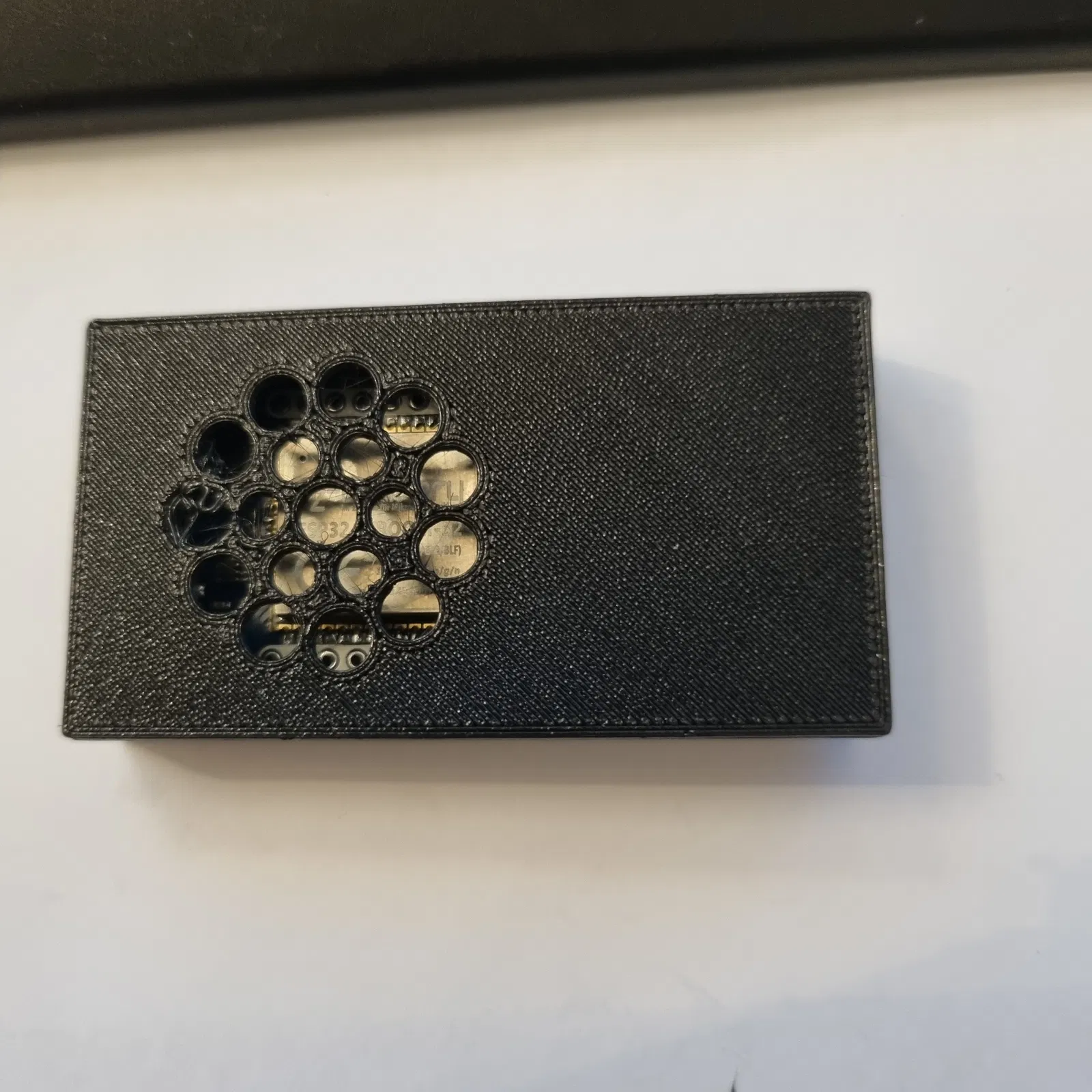

Bo mạch D1 Mini sẽ vừa khít vào vỏ và nắp có các chốt để giữ lại.
Lắp ráp bằng cách ấn vào, vừa khít.
Tôi đã in mà không cần dùng support.
20.12.23 - Đã thêm phiên bản sửa đổi, hy vọng sẽ đủ khoảng hở cho các lẫy trên đầu cắm rst đực để không bị vướng.
