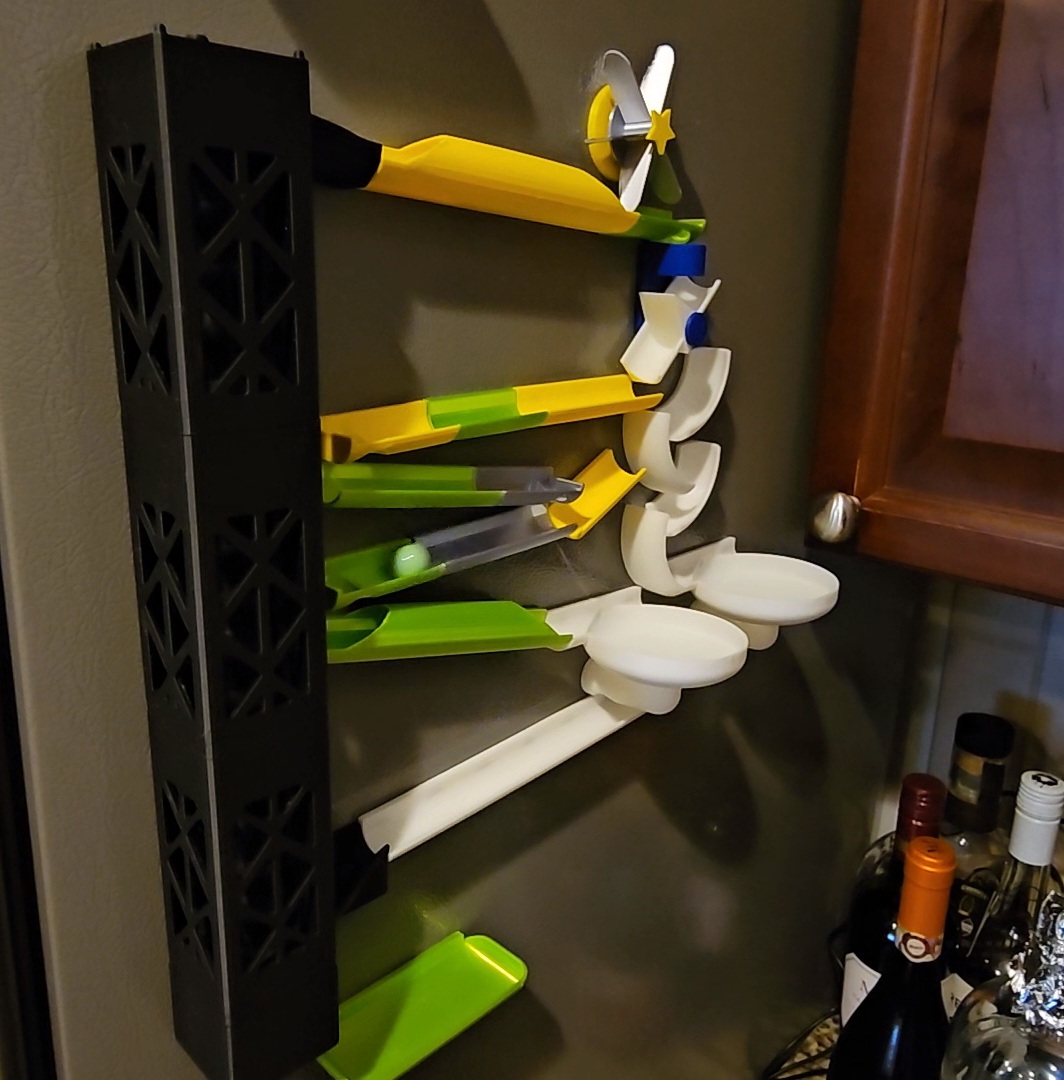

Thang Cuốn Bi Nam Châm

Tác giả Casef_694754

Lượt tải
49
Lượt thích
16
Lượt coi
645

File 8 11,5 MB

  • housing_base_1765967535.stlSTL · 2,1 MB
  • motor_base_1765967536.stlSTL · 507,9 KB
  • top_exit_ramp_1765967537.stlSTL · 1,2 MB
  • Top_cover_1765967538.stlSTL · 465,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#91713
Danh mục
Lego & Khối
Ngày đăng

Mô tả

Các bộ phận cần thiết Động cơ DC 6V 60 RPM: https://a.co/d/1oOT4mO Nam châm Neodymium 10x2mm: https://a.co/d/bZ7xuiw Bất kỳ cáp USB nào với bộ chuyển đổi tường USB hoặc pin dự phòng Lắp ráp * In 1 bản của tất cả các bộ phận, và 2 bản "screw mid or top"

  • Kết nối động cơ với cáp USB, dây nối đất đi vào cực "+" của động cơ
  • Lắp động cơ vào "motor base"
  • Đặt "housing base" lên trên "motor base" và ép chặt "screw base" vào trục truyền động của động cơ
  • Chồng thêm các đoạn "housing middle" tùy ý, với một "screw middle or top" bên trong mỗi đoạn
  • Phần trên cùng của chồng là "housing top" với "screw mid or top" bên trong
  • Tùy chọn đặt "top cover" phía trên "housing top"
  • Đoạn "top exit ramp" sẽ đưa viên bi từ lỗ thoát của "housing top" vào bất kỳ bộ phận nào của Marvelous Magnetic Marble Run ( ). Đối với các bộ phận "screw", sử dụng viền 5mm và "support on build plate only" Tất cả các bộ phận khác được thiết kế để in không cần hỗ trợ, chỉ cần lưu ý hướng đặt.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
8
Tổng dung lượng
11,5 MB
File lớn nhất
2,5 MB
