Khung Ảnh Parametric Cho Bản In HueForge (Và Mọi Thứ Khác)

Đây là một khung ảnh parametric mình thiết kế (dùng bản Fusion 360 cho hobbyist) cho các mẫu in HueForge. Hiện tại mình chỉ đăng file Fusion 360 thôi, nhưng sắp tới sẽ có mesh cho các kích thước HueForge phổ biến.

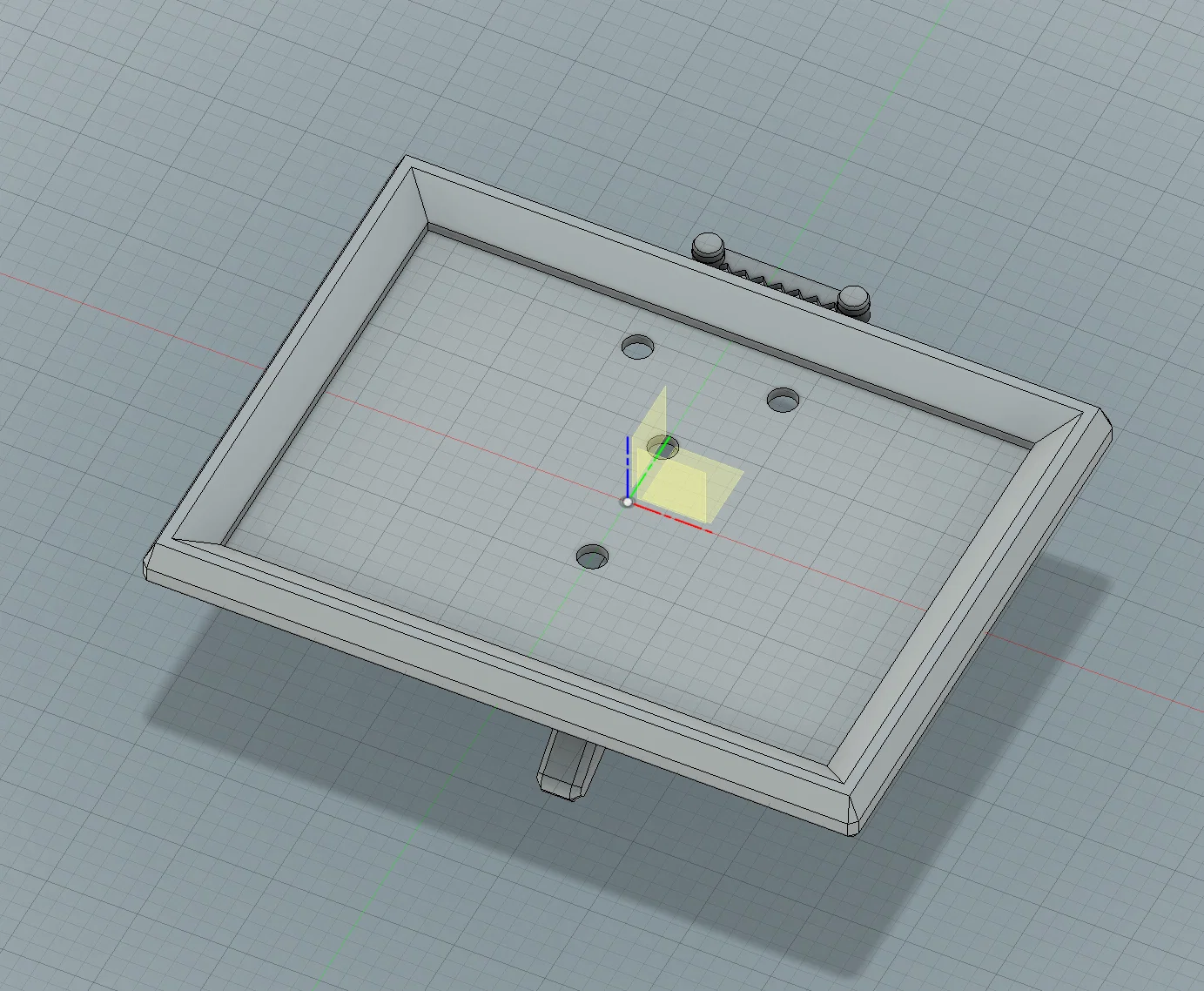

Có kèm mấy tấm hình ví dụ để cho thấy sự linh hoạt của thiết kế.

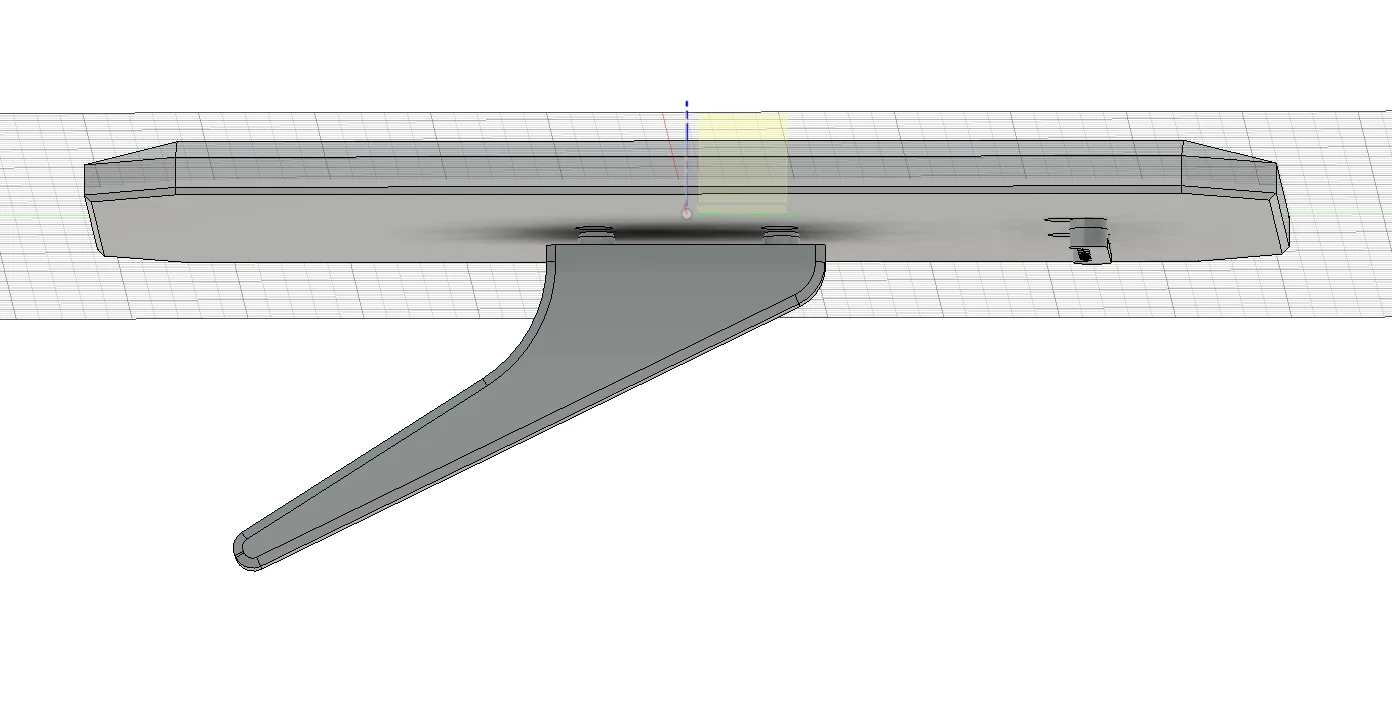

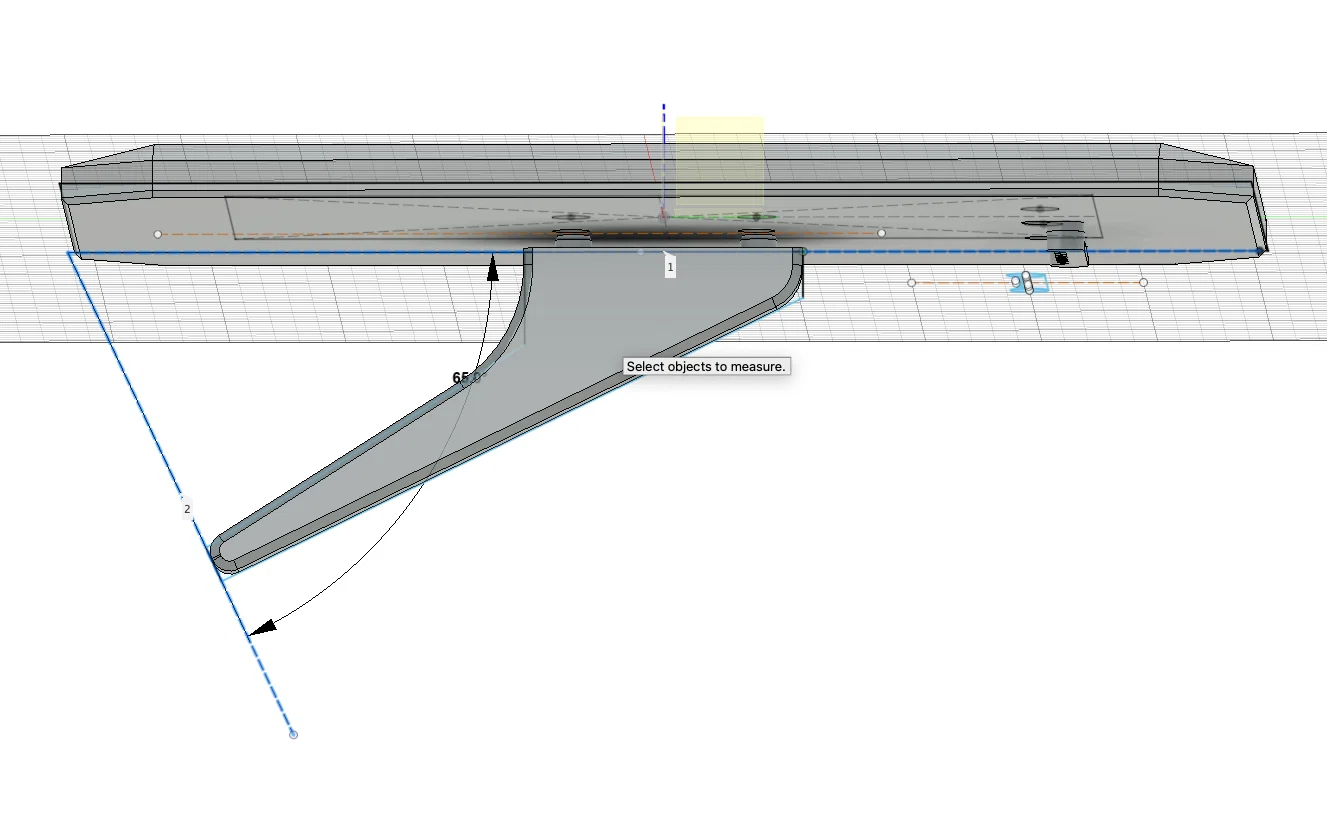

Độ dài của chân đế sẽ tự động cập nhật khi nhập kích thước bản in HF sao cho khung ảnh luôn nghiêng về phía sau 25 độ.

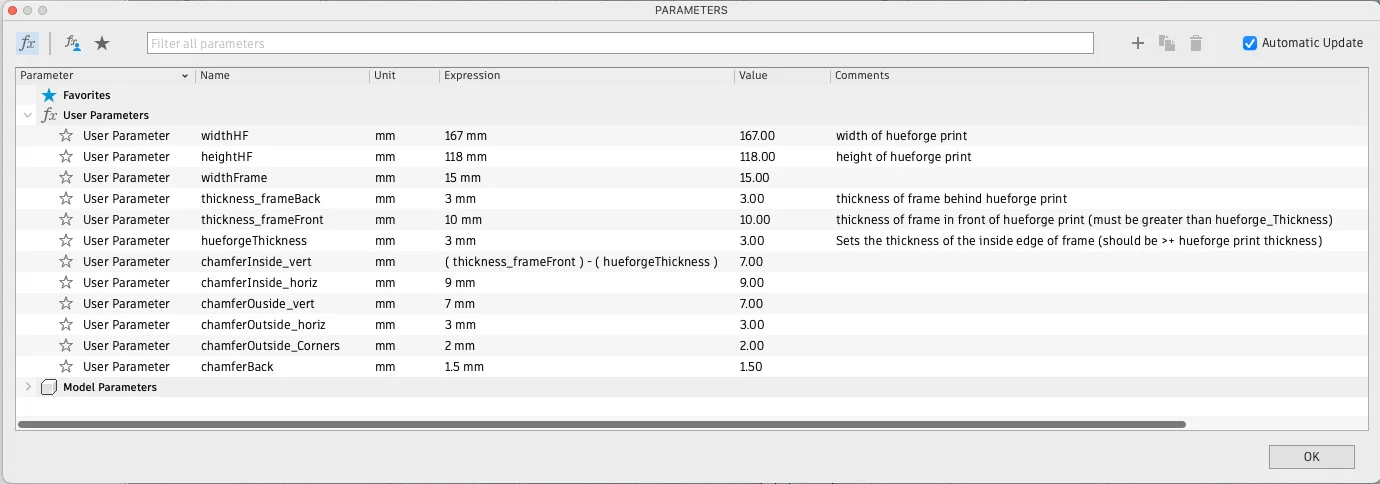

Có mấy điểm cần lưu ý khi thay đổi các giá trị parametric nè:

• Không có kiểm tra giới hạn nên bạn có thể nhập giá trị vô lý làm hỏng mẫu, ví dụ như bo góc trong/ngoài lớn hơn chiều rộng khung. Nhìn là biết liền hà, đừng có hoảng, đổi lại giá trị hợp lý là được.
• Không thể đặt bo góc bằng 0 được (tiếc ghê). Cách khắc phục là đặt một giá trị rất nhỏ, kiểu 0.0001 thôi.

Để gắn ảnh vào khung, bạn cứ dùng băng keo hai mặt hoặc keo dán nào khác bạn thích là được.

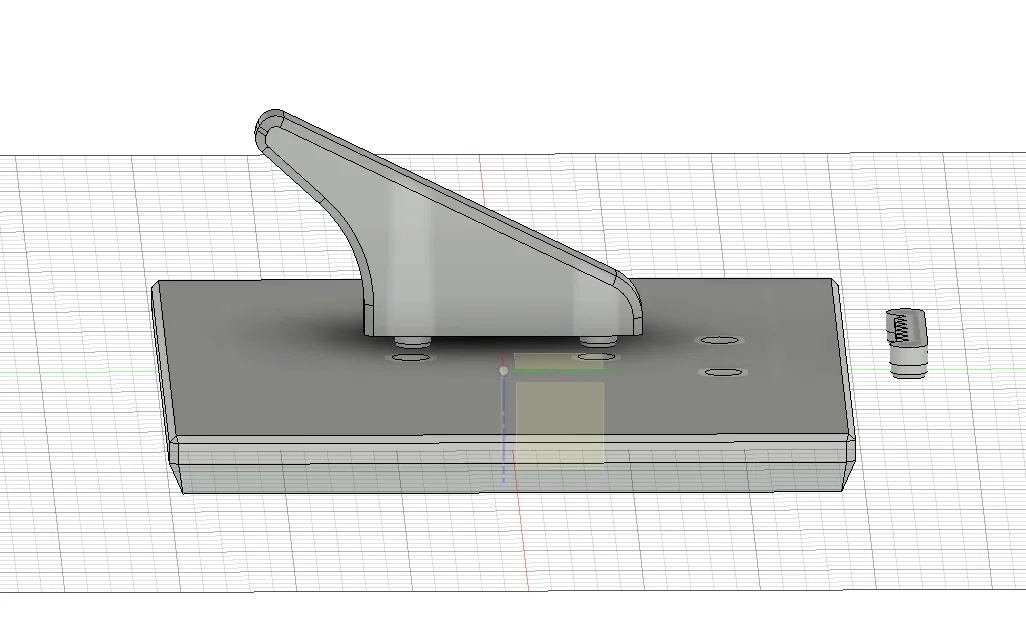

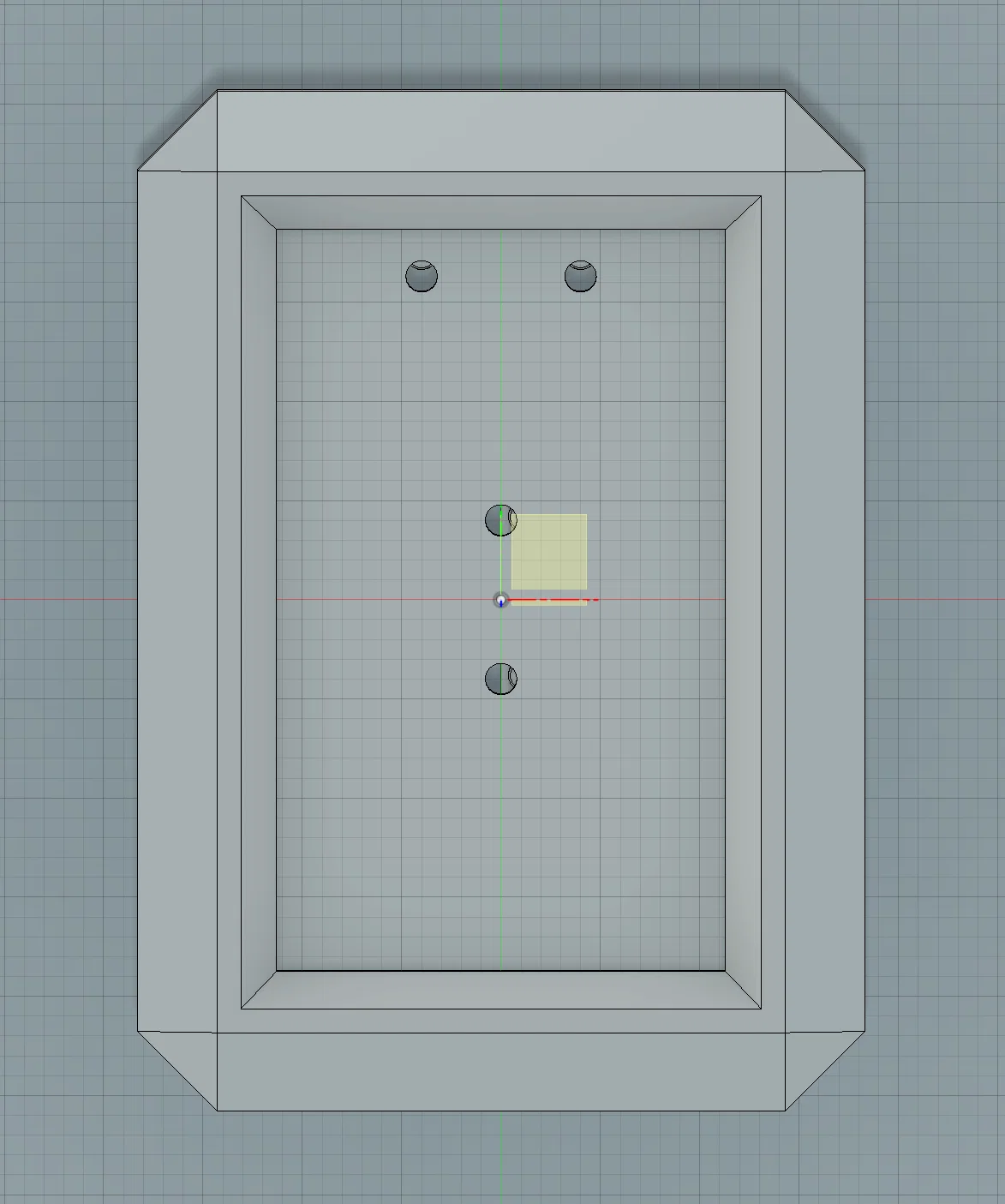

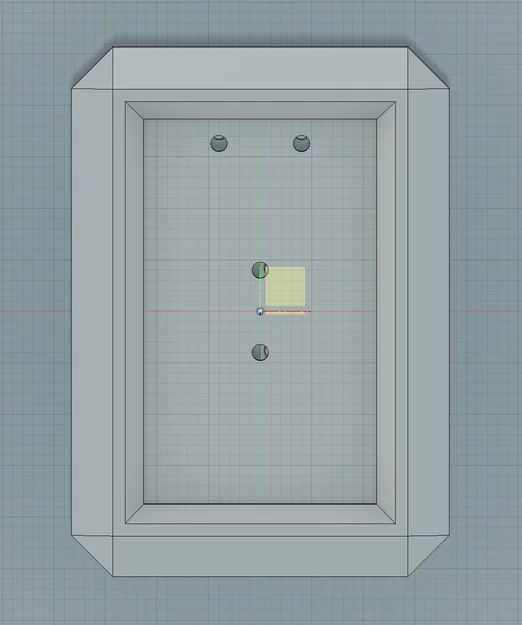

Phần chân đế và móc treo sẽ khớp chặt vào lỗ ở mặt sau khung. Nếu hơi lỏng thì cứ dùng keo dán cho chắc nha.
