Module Vẽ và Sled Cho EleksMaker EleksLaser
Biến chiếc EleksLaser cũ thành máy vẽ plotter chuyên nghiệp với module vẽ giá rẻ. Hướng dẫn chi tiết về các bộ phận cần thiết, cài đặt phần mềm LaserGRBL và mẹo sử dụng để có kết quả tốt nhất. Món đồ 'phải có' cho những ai muốn sáng tạo.
Mô tả
Tui có một cái EleksLaser cũ ở nhà, sau khi sửa chữa và nâng cấp thêm bộ căng ray trượt ( https://www.thingiverse.com/thing:3422982 ) và máng xích cáp ( https://www.thingiverse.com/thing:2765001 ), tui nảy ra ý định chế tạo module vẽ bằng những gì có sẵn.

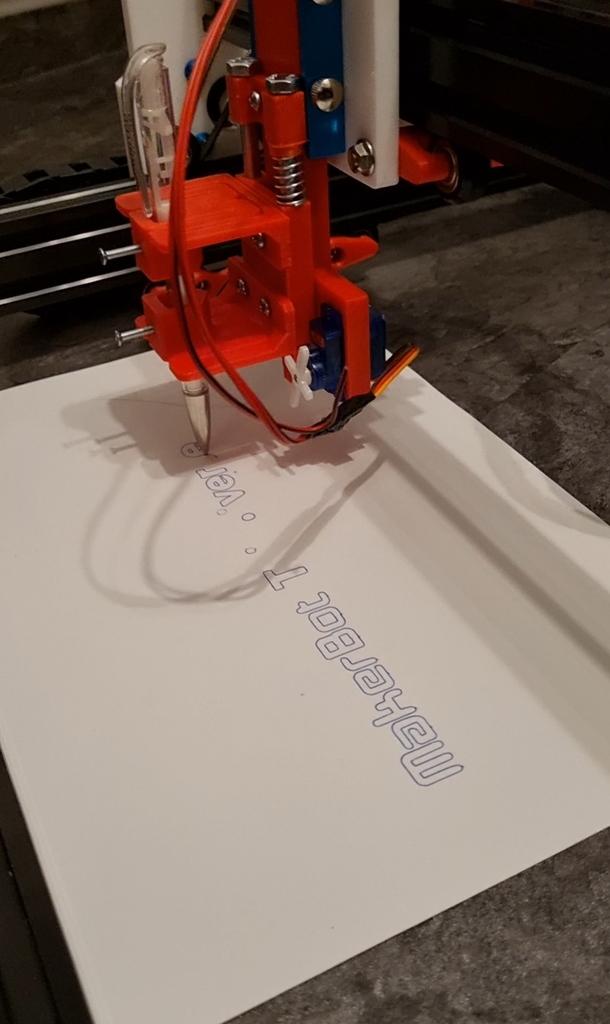

Vì vậy, tui xin giới thiệu phiên bản module vẽ có lẽ là rẻ nhất cho EleksLaser!
- 2 con vít trục M6x100
- 1 tấm đế gắn

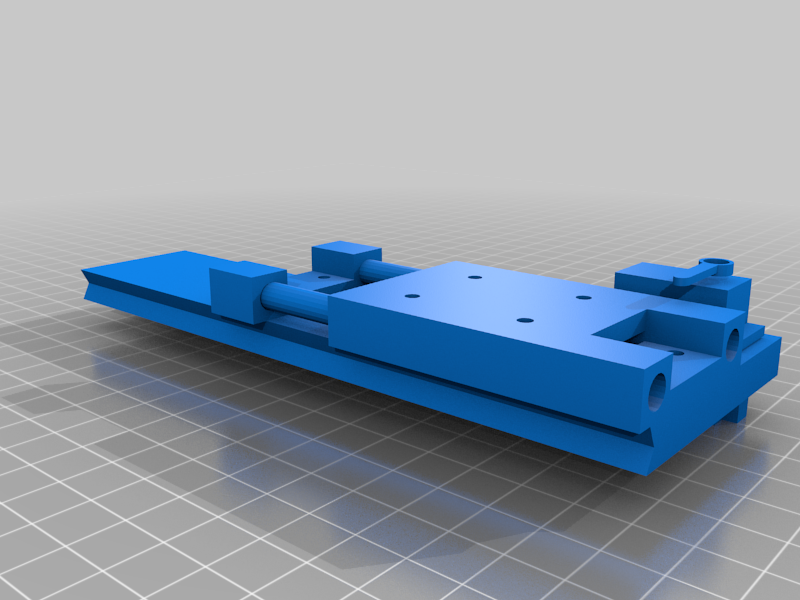

- 1 bộ 3 chi tiết sled (phần dưới có lỗ nhỏ hơn, vừa khít với ren M6)
- 1 lò xo 20mm (2 cái thì hơi nhiều)
- 1 bộ giữ bút tùy chọn. Tui dùng cái này: https://www.thingiverse.com/thing:261162 của EGoe
- 1 Servo Analog Micro (tui dùng con Reely S-0009 MG)
Phần mềm LaserGRBL cũng gửi tín hiệu nâng hạ bút lên ngõ ra servo mà không cần cài đặt thêm gì. https://lasergrbl.com/
MẸO: Đặt đầu trục trượt ở góc dưới bên trái và nâng bút lên cao hơn khu vực làm việc một chút TRƯỚC KHI bật máy.
Đây sẽ là vị trí gốc (home) của bạn.
Chúc vui!
Con Audi trong ảnh có chiều ngang khoảng 40mm. Lẽ ra nên dọn dẹp ảnh kỹ hơn...
Cài đặt in
Rafts:
Không
Supports:
Không
Resolution:
0.2
Infill:
30
