Mod Trục Z Kép Anycubic Kobra Go/Neo/2 Neo

Chú ý! Vẫn đang trong quá trình phát triển nhưng có thể sử dụng được

Cũng phù hợp cho Kobra 2 Neo

Ghi chú lắp đặt:

• Lắp con ốc ngắn hơn, cũ vào bên thụ động và con ốc mới vào bên dẫn động.

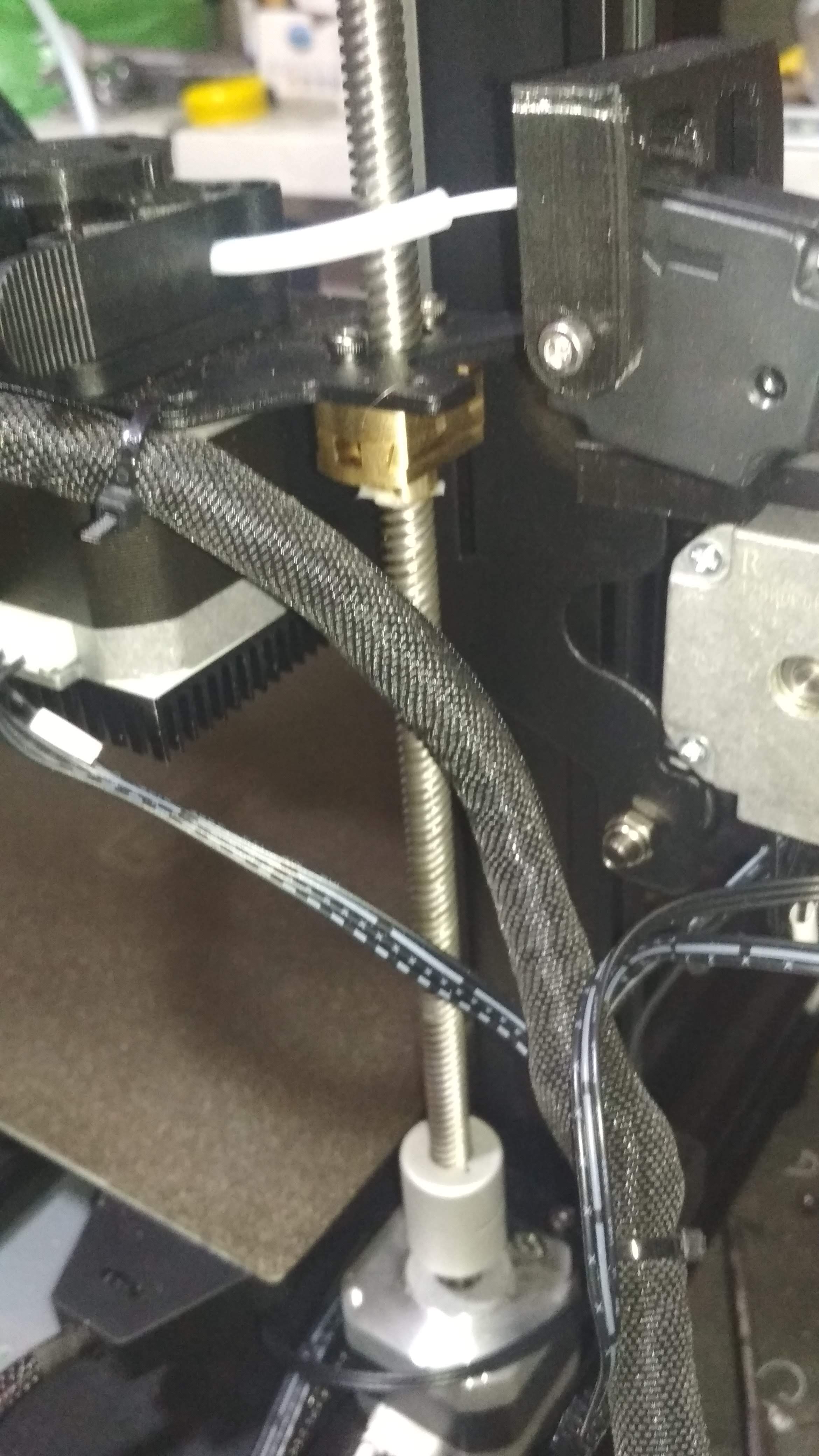

• Thay thế đai ốc chống rơ-lắc bằng khớp nối oldham trên trục vít me (sử dụng cùng bu lông).

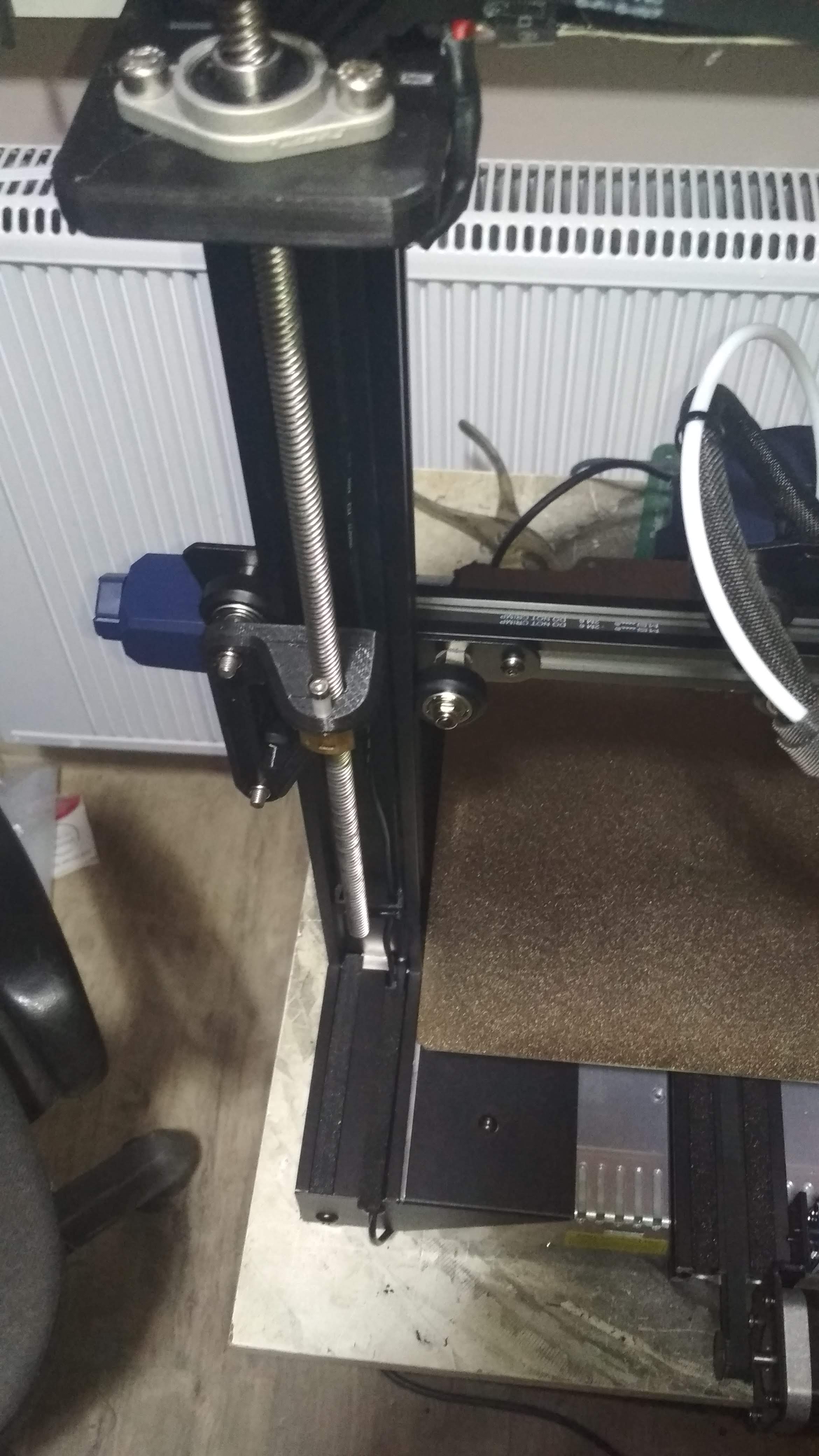

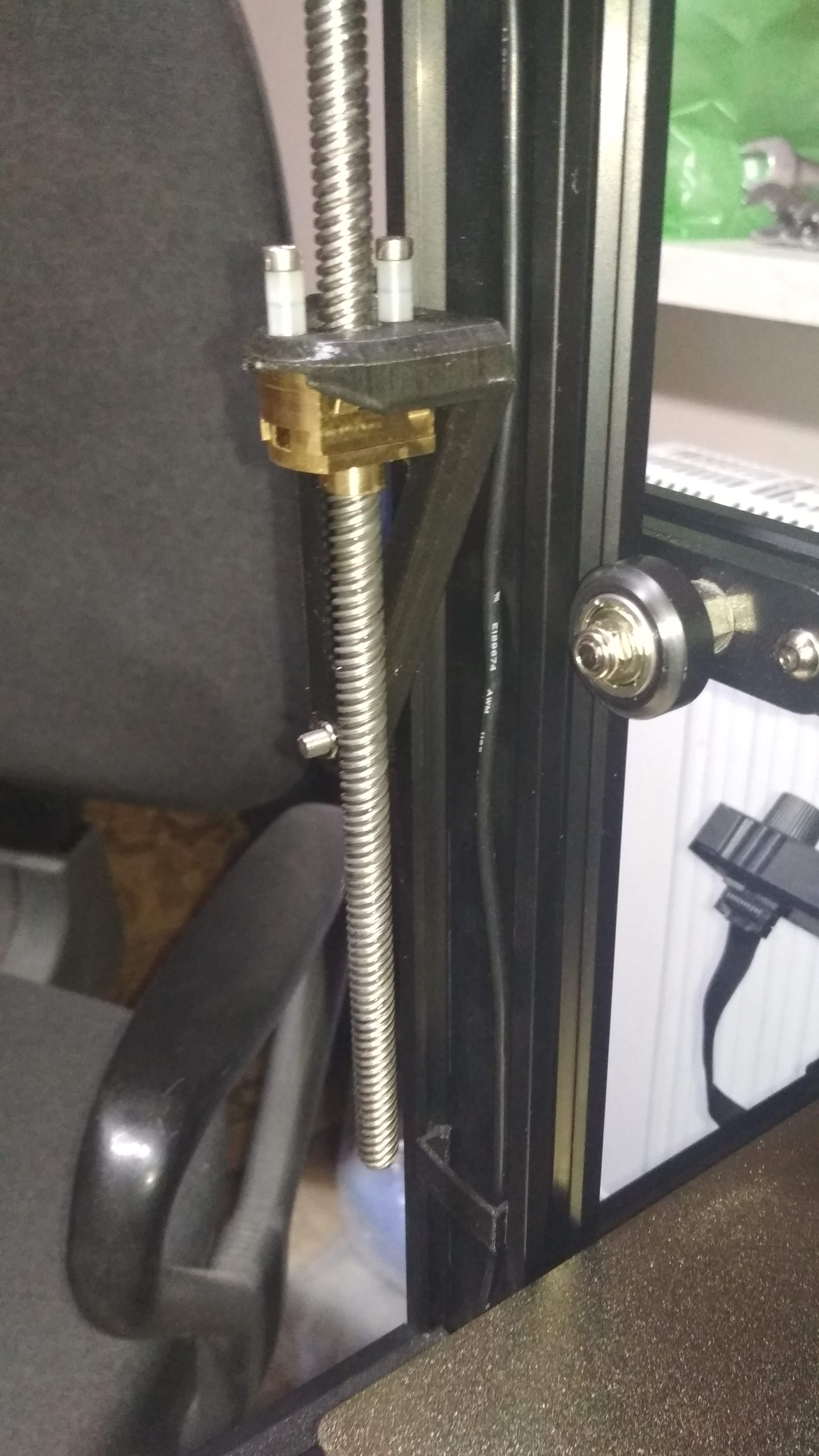

• Thay thế các bu lông ngoài trên khối thụ động bằng bu lông dài hơn.

Các bộ phận bổ sung cần thiết:

• Bu lông M5x40 (giá đỡ khối thụ động) - 2 cái
• Bu lông và đai ốc M5x20+ (puli căng dây) - 1 cái
• Bu lông và đai ốc M5x20+ (giá đỡ vòng bi) - 4 cái
• Bu lông và đai ốc M3x40 (giá đỡ vòng bi. tôi dùng đai ốc vuông) - 4 cái
• Bu lông M4x15 (thay thế giá đỡ cuộn dây) - 2 cái (M4x20 kèm giá đỡ cuộn dây)
• Bu lông M3x12 (giá đỡ khối thụ động khớp nối oldham trục Z) - 2 cái

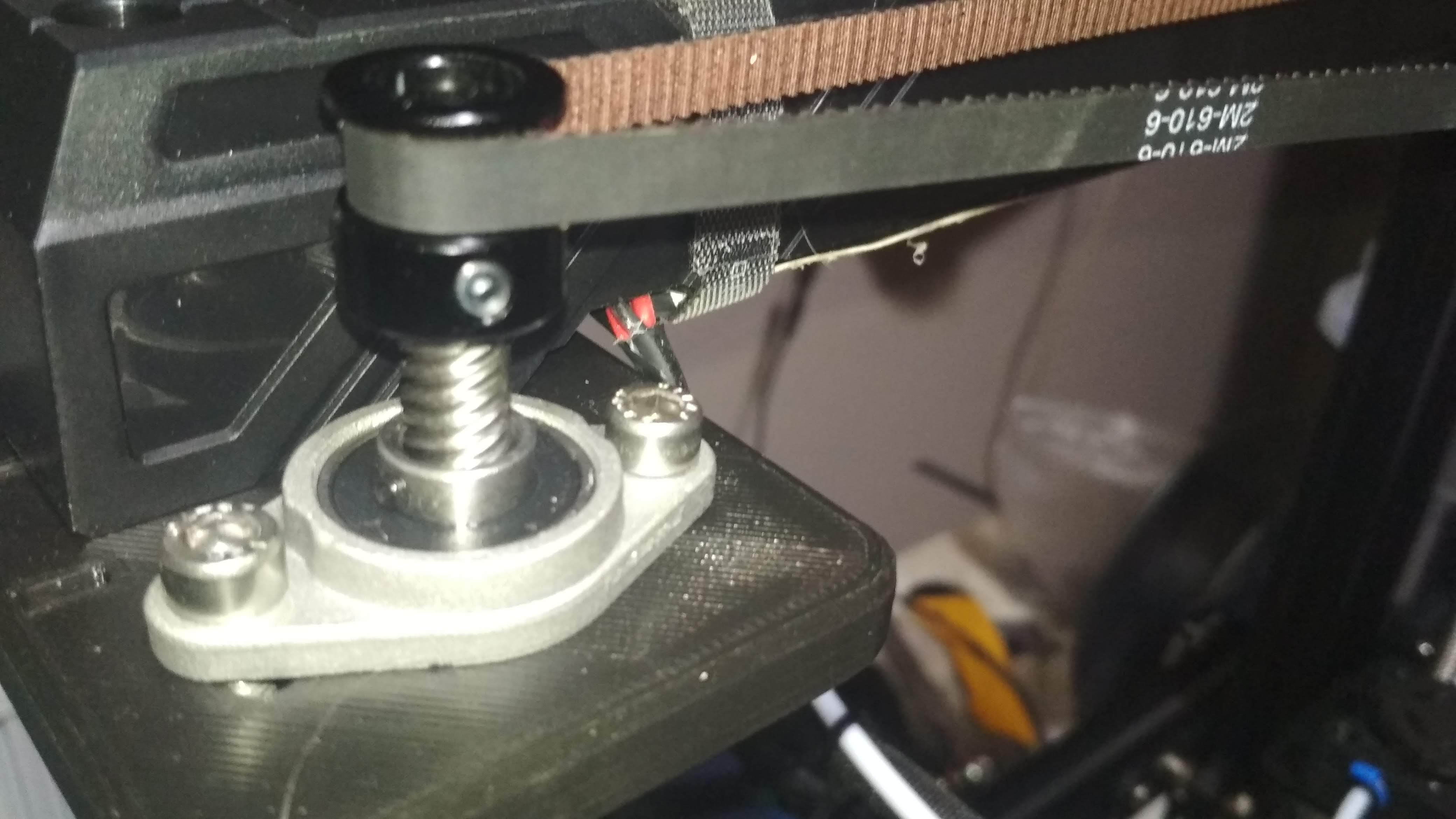

• Giá đỡ ngang trục vít me T8 (KFL08 ID8mm) - 2 cái
• Trục vít me T8 OD 8mm Pitch 2mm Lead 8mm (365mm) - 1 cái

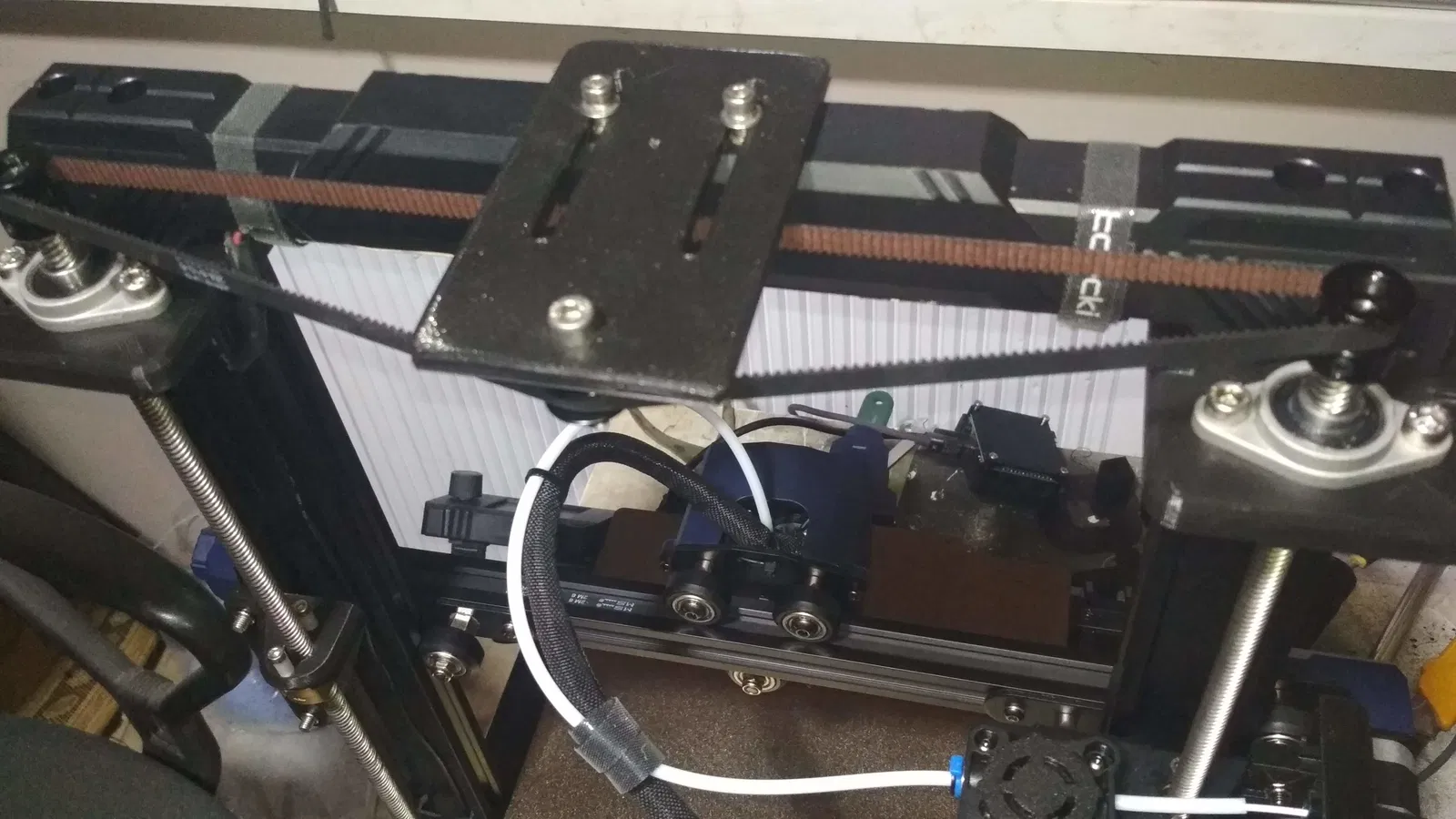

• Dây đai răng GT2 loại kín (6mm 610mm) - 1 cái
• Puli dây đai GT2 (20 Răng Lỗ 8MM) - 2 cái
• Puli căng dây GT2 (Lỗ 5 Chiều rộng 6 có răng) - 1 cái
• Khớp nối Oldham - 2 cái. !!! RẤT KHUYẾN KHÍCH
• Đai ốc vuông M3x6x6x2mm - 4 cái (có thể thay bằng đai ốc thường)
• Khối thụ động 1 cái (có thể thay bằng bản in)

Lưu ý: Tất cả các liên kết chỉ mang tính tham khảo. Tôi đã sử dụng các bộ phận này nhưng bạn có thể mua các bộ phận tương tự ở bất kỳ cửa hàng địa phương hoặc trực tuyến nào.

Việc cần làm:

• Thiết kế lại bộ căng dây

Mấy anh em đừng ném đá em nha, em mới tập tành làm à :)

Nhớ đăng "Tôi đã làm được" nếu mấy anh em làm xong nha ;)
