Bộ Bánh Xe Cổ Ngỗng / Khổ Ray 1 (1:32)
Mô hình bộ bánh xe cổ ngỗng, được thiết kế cho khổ ray 1 (1:32, 45 mm). Dựa trên thiết kế của Mỹ, bộ bánh xe này thường được sử dụng trên các toa xe khách châu Âu vào đầu thế kỷ 20. Có thể lắp đặt cho toa hành lý NS DIV/"Stalen D" và toa hàng hóa tạm thời DB Mdyg Behelfsgepäkwagen. Có cập nhật mới ngày 19/12/2023 về bộ phận phanh.
Mô tả

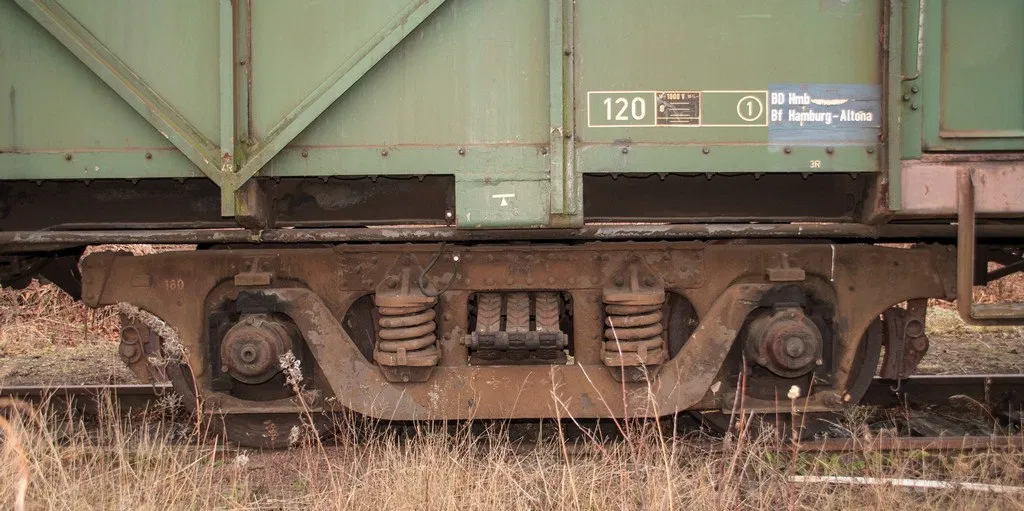

Vào những thập kỷ đầu của thế kỷ 20, những bộ bánh xe này thường được lắp đặt trên các toa xe khách trên đất liền châu Âu.
Những bộ bánh xe "cổ ngỗng" này được thiết kế dựa trên một mẫu của Mỹ. Có khả năng chúng đã được sử dụng trên toàn cầu, bằng cách này hay cách khác.

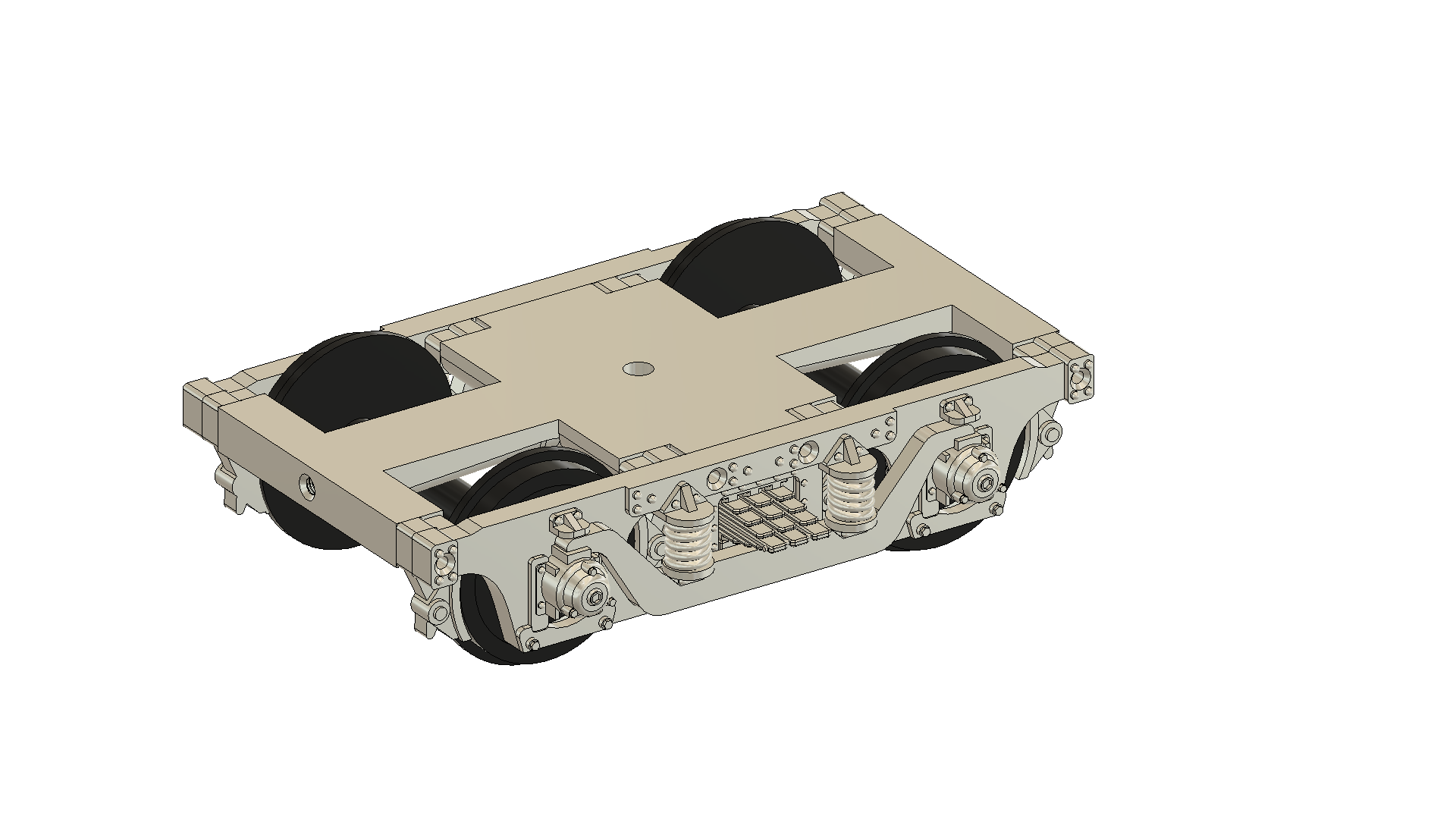

Đây là cách tôi diễn giải theo khổ ray 1 (1:32, 45 mm).
Những bộ bánh xe này có thể được lắp đặt cho các thiết kế đã xuất bản trước đó:
Toa hành lý NS DIV/"Stalen D"
Toa hàng hóa tạm thời DB Mdyg Behelfsgepäkwagen -
Tôi đã sử dụng cùng phương pháp chế tạo như các thiết kế khác của tôi.
Các bộ bánh xe LGB/Marklin/Piko khổ 30 mm trên trục 3,0 mm được rút ngắn lại cho vừa. Chúng lăn trong ổ bi ZZ623 gắn trong các tấm bên.
Các bộ phận lò xo lá được dán vào phần trung tâm.
CẬP NHẬT 19DEC2023: Phanh giờ đây là các bộ phận riêng biệt. Điều này giúp in ấn dễ dàng hơn và cho phép thay thế dễ dàng các bộ phận mỏng manh này. Sử dụng một đoạn dây tóc 1,75 mm làm chốt định vị và vít M2 để cố định chúng vào phần trung tâm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
