Mô hình Cần cẩu đường sắt hơi nước Ardelt 57 tấn - Deutsche Bundesbahn - Khổ ray 1 / 1:32

24NOV2025: CẦN CHỈNH SỬA VÀ THAY ĐỔI. DỰ KIẾN CÓ ĐIỀU CHỈNH TRƯỚC NGÀY 01/01/2026

Cả Fleischmann và Märklin đều đã có mẫu "Eisenbahnkran" (cần cẩu đường sắt) của Đức trong chương trình sản phẩm của họ trong nhiều thập kỷ. Đối với nhiều cậu bé những năm 60 và 70, chắc hẳn đó là giấc mơ khi được vận hành một cỗ máy như vậy trên sân chơi h0 của mình trên gác mái.

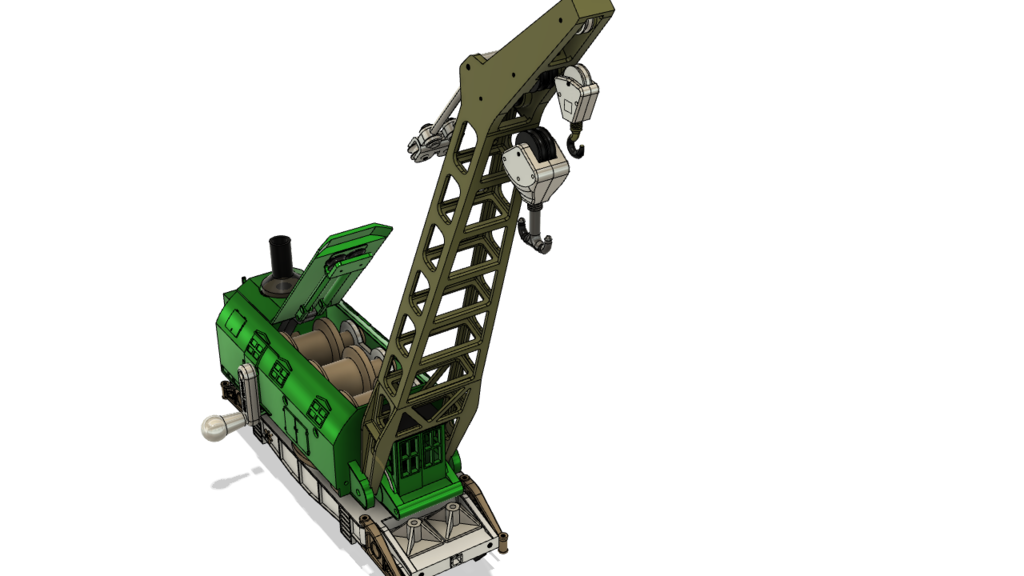

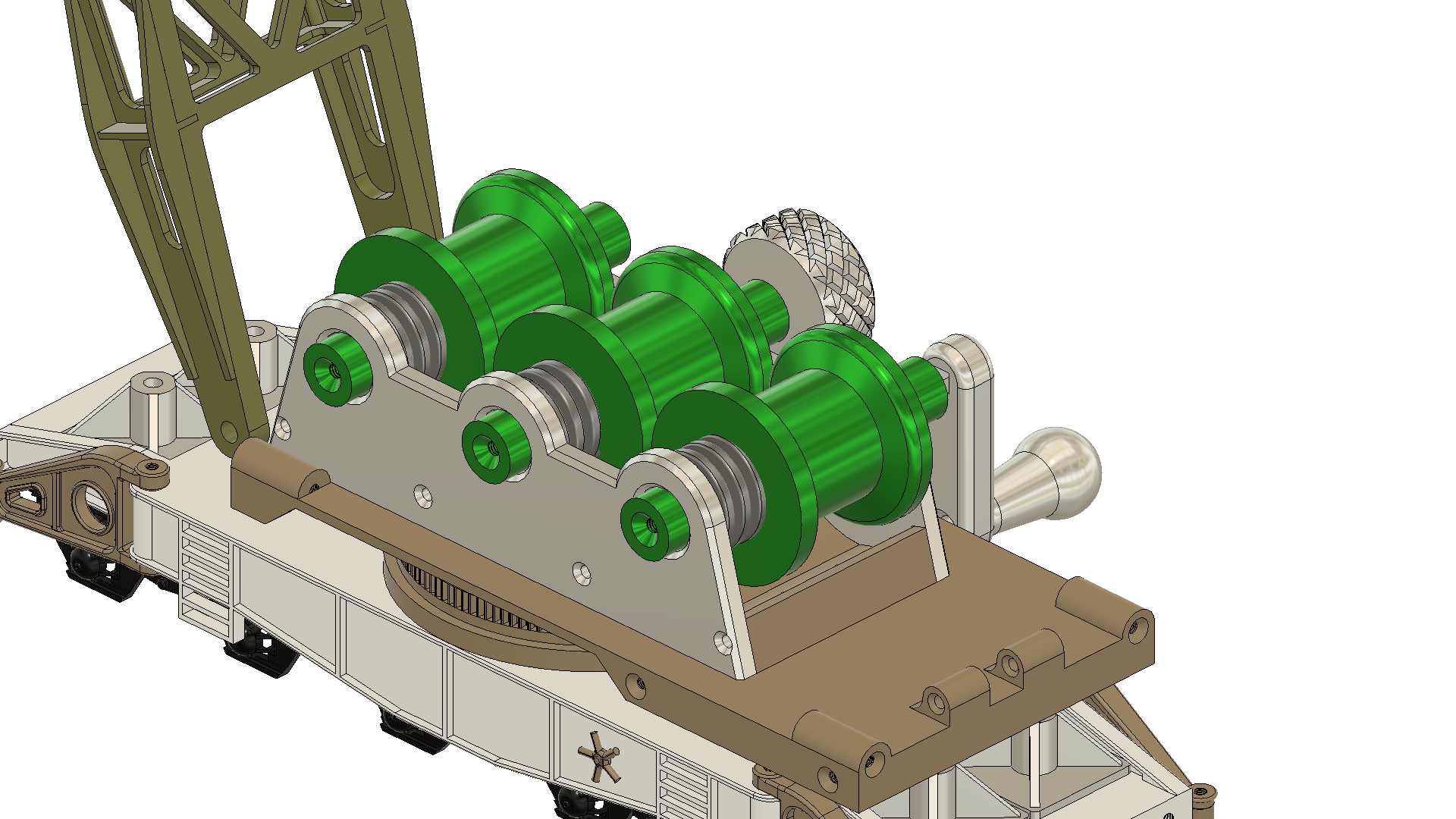

Vì đàn ông trưởng thành về cơ bản là những cậu bé với đồ chơi lớn hơn, nên BẢN DIỄN GIẢI này về cần cẩu đường sắt Ardelt đã được khởi xướng ở khổ ray Gauge 1 / 1:32 / 45mm. Giống như giấc mơ thời thơ ấu, mẫu này được vận hành thủ công bằng chìa khóa.

Vào năm 1949, Deutsche Bundesbahn đã đặt hàng nhiều cần cẩu đường sắt chạy bằng hơi nước loại 57 tấn. Mặc dù hình dáng chung của cần cẩu do Ardelt chế tạo khá giống nhau, nhưng có sự khác biệt rõ ràng giữa cần cẩu loại 57 tấn và loại 90 tấn.

Phiên bản 57 tấn lưu trữ đối trọng trong khung gầm, trong khi đối trọng được chở trên các toa xe phẳng bổ sung cho phiên bản 90 tấn mạnh mẽ hơn. Điều này làm cho việc vận chuyển và triển khai các cần cẩu 57 tấn trở nên ít phức tạp hơn.

Tài liệu tham khảo chính của tôi là tài liệu này của Bảo tàng Đường sắt 'Alter Bahnhof Lette': http://www.bahnhof-lette.de/fileadmin/files/Monatsgeschichte_Juli_2020/Betriebsbuch_fuer_den_Kranwagen_Essen_734_062_01.pdf

Mẫu này sử dụng các tính năng thiết kế giống như các toa xe khác của tôi đã xuất bản (ví dụ: trục, ổ trục, giảm chấn, v.v.).

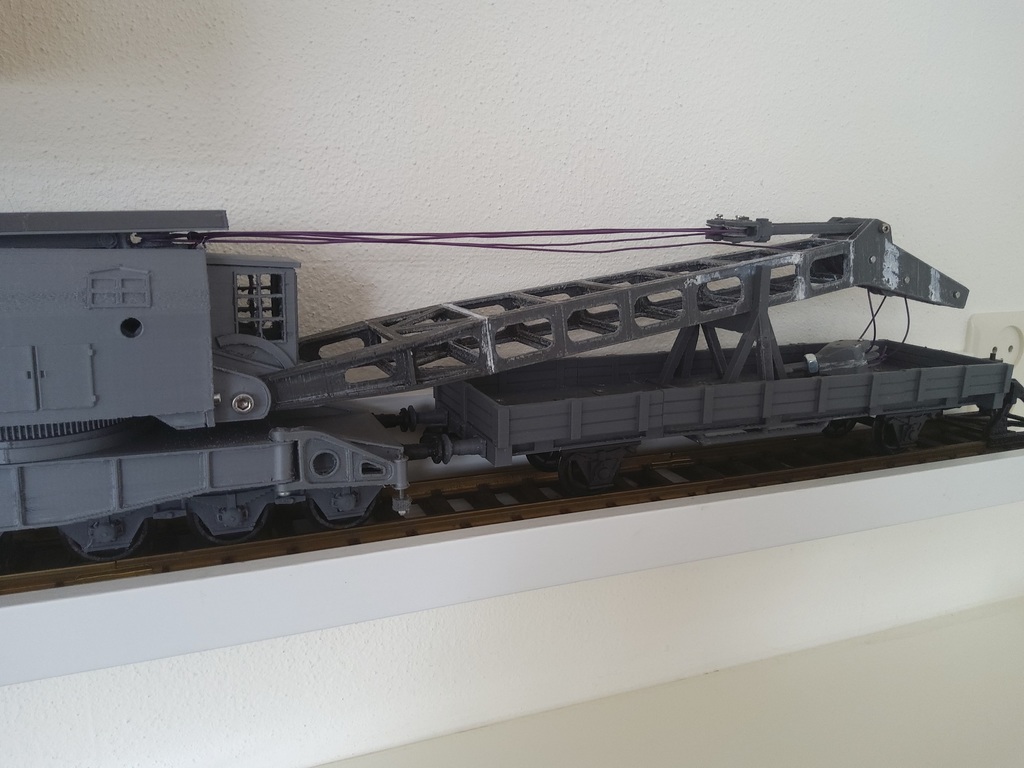

Các file STL cho toa xe hỗ trợ (bijwagen) cũng đã được tải lên, bao gồm cả bộ phận hỗ trợ cho cần trục. Các giảm chấn, trục/bánh xe, lò xo và khớp nối được lấy từ mẫu Märklin Maxi.

Xin lưu ý cần trục dài ~45 cm, cẩu đo ~32 cm từ giảm chấn đến giảm chấn. In mẫu này tốn rất nhiều thời gian................. và có khả năng bạn sẽ phải tách các file STL để có thể đặt chúng vừa trên mặt bàn in của máy in. Việc tách các bộ phận có thể thực hiện trong phần mềm slicer của bạn, hoặc bằng Tinkercad (www.tinkercad.com)

Cần trục cần được gia cố để bền hơn. Các rãnh được cung cấp để đặt dây kim loại ~1.5 mm khi dán 4 bộ phận lại với nhau.

Tất cả các file STL đều được xuất bản bằng tên tiếng Hà Lan. "Google Dịch" cung cấp bản dịch khá tốt cho hầu hết chúng ;-)

Xin vui lòng liên hệ với tôi nếu bạn có câu hỏi về việc chế tạo.

Chúc bạn in ấn và chế tạo thành công "đồ chơi khổng lồ tí hon" này.

Trân trọng,

Rob
