Chân đế đèn cho đĩa/gương khắc

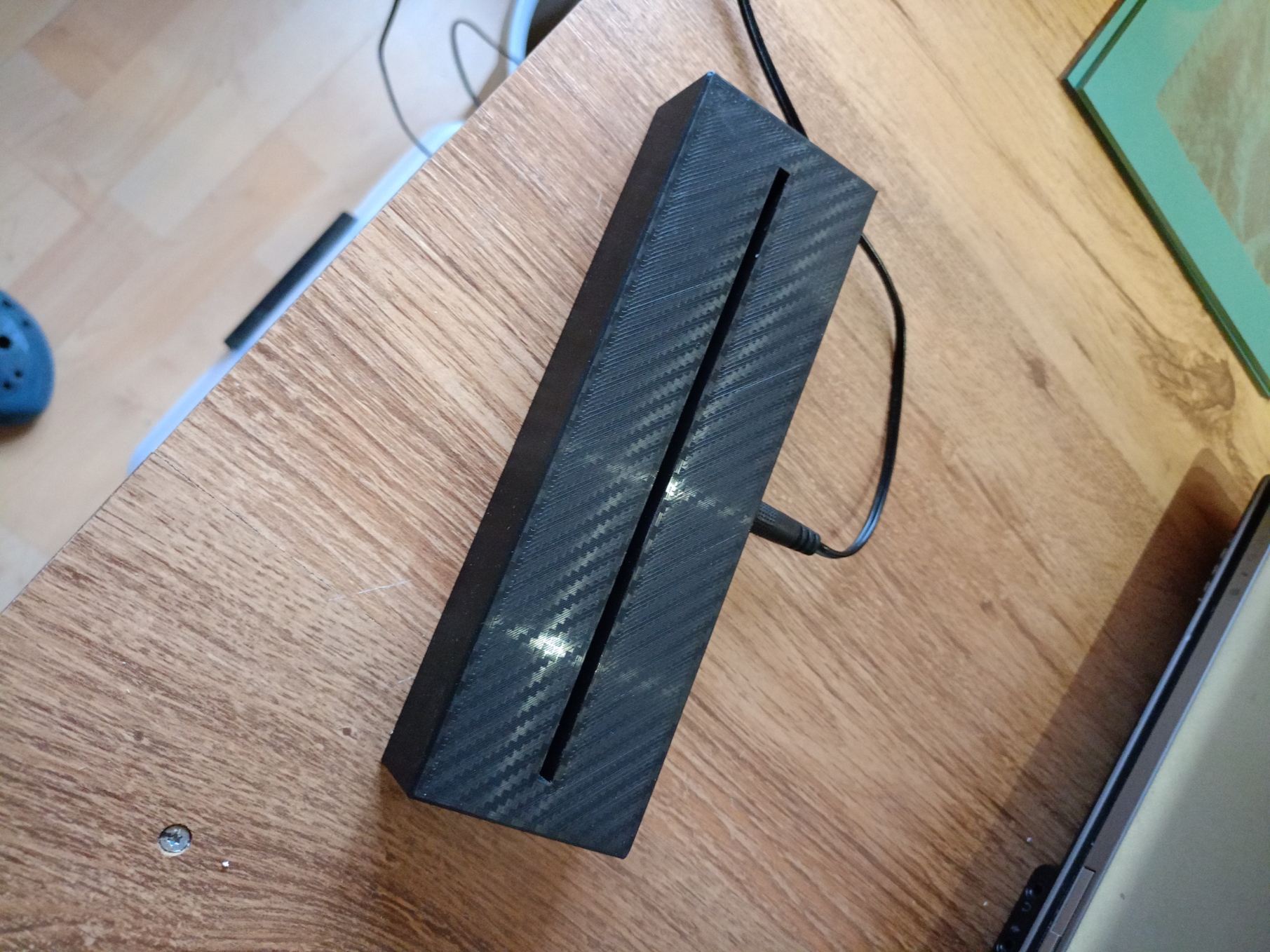

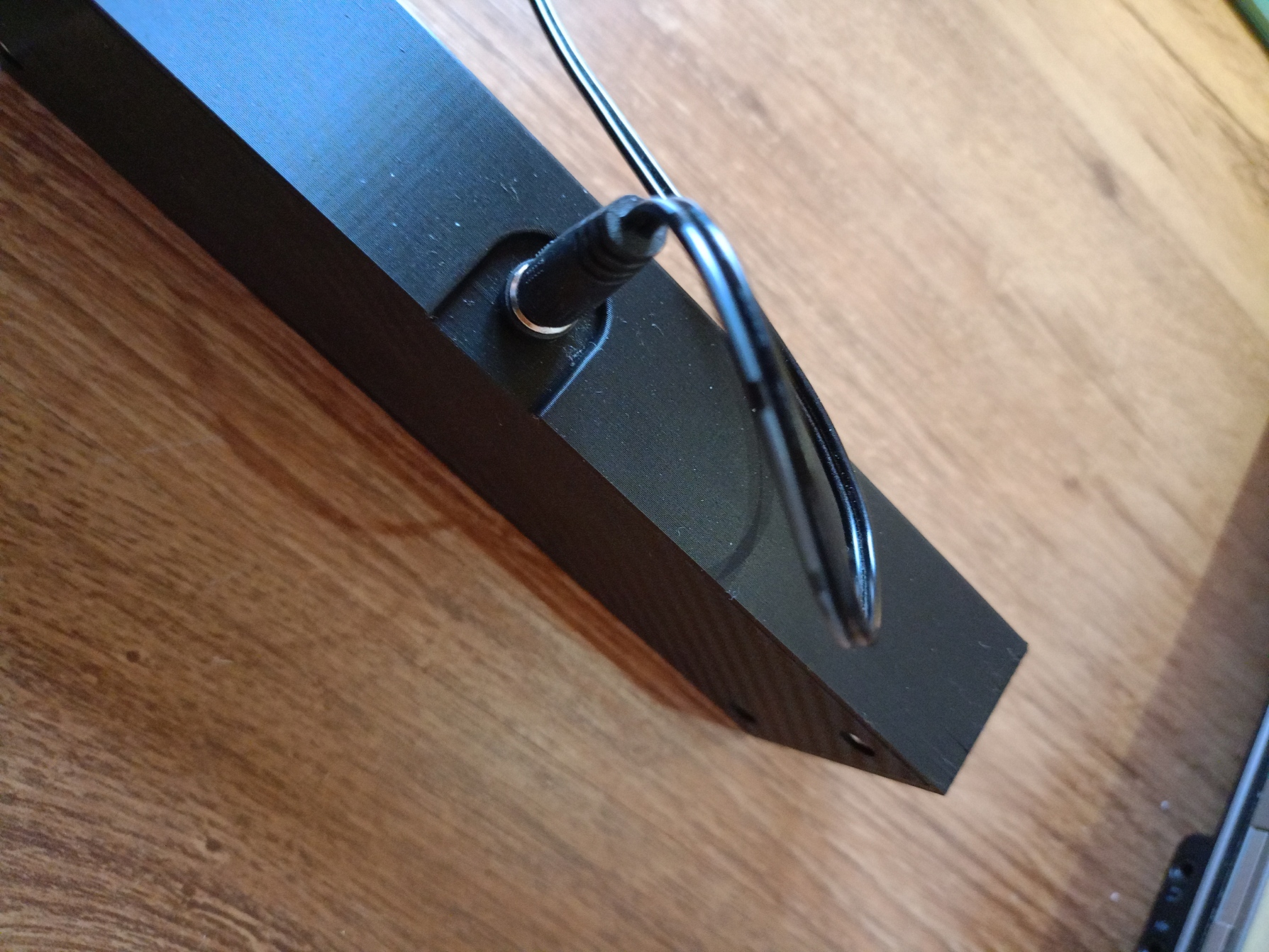

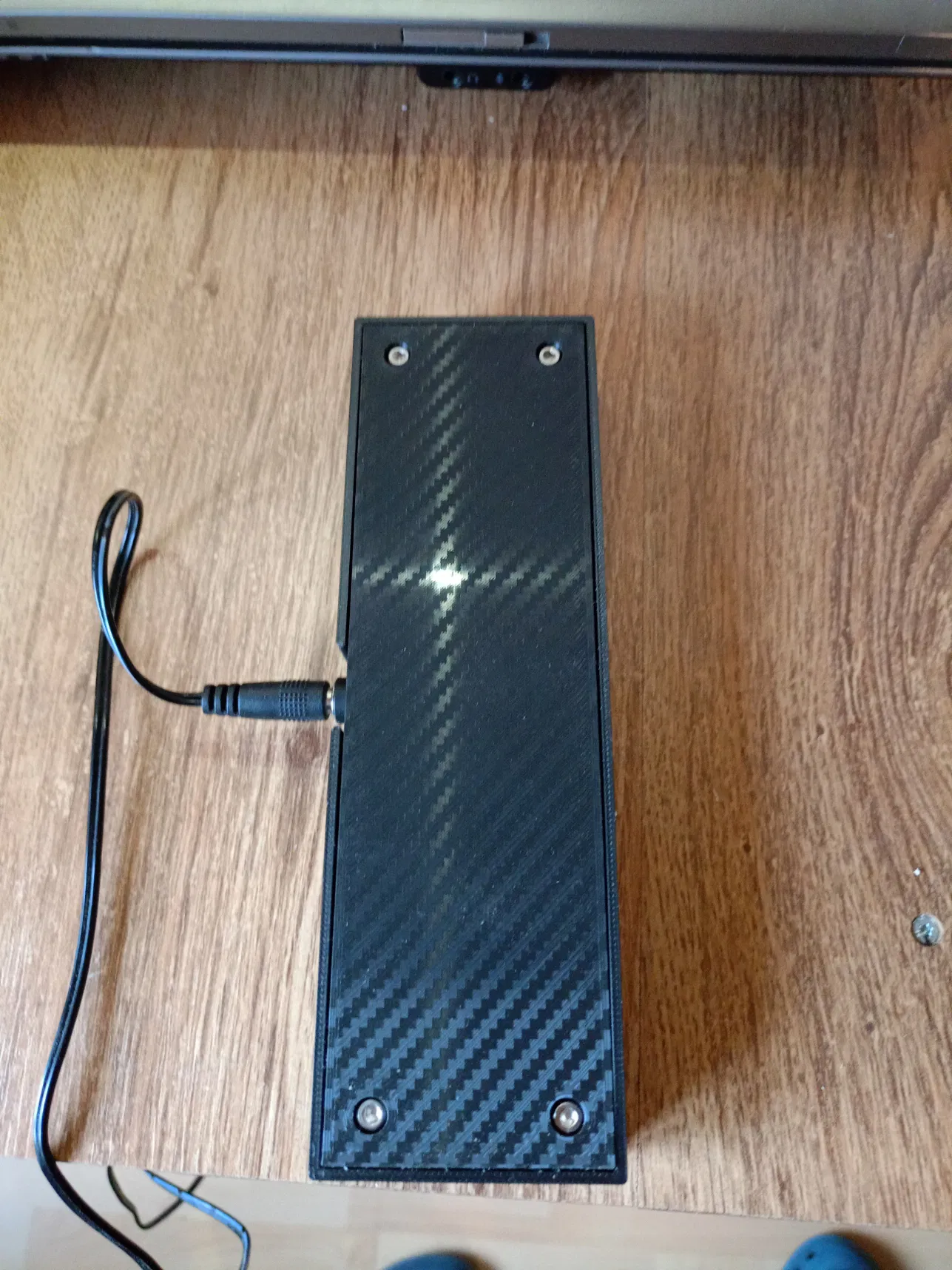

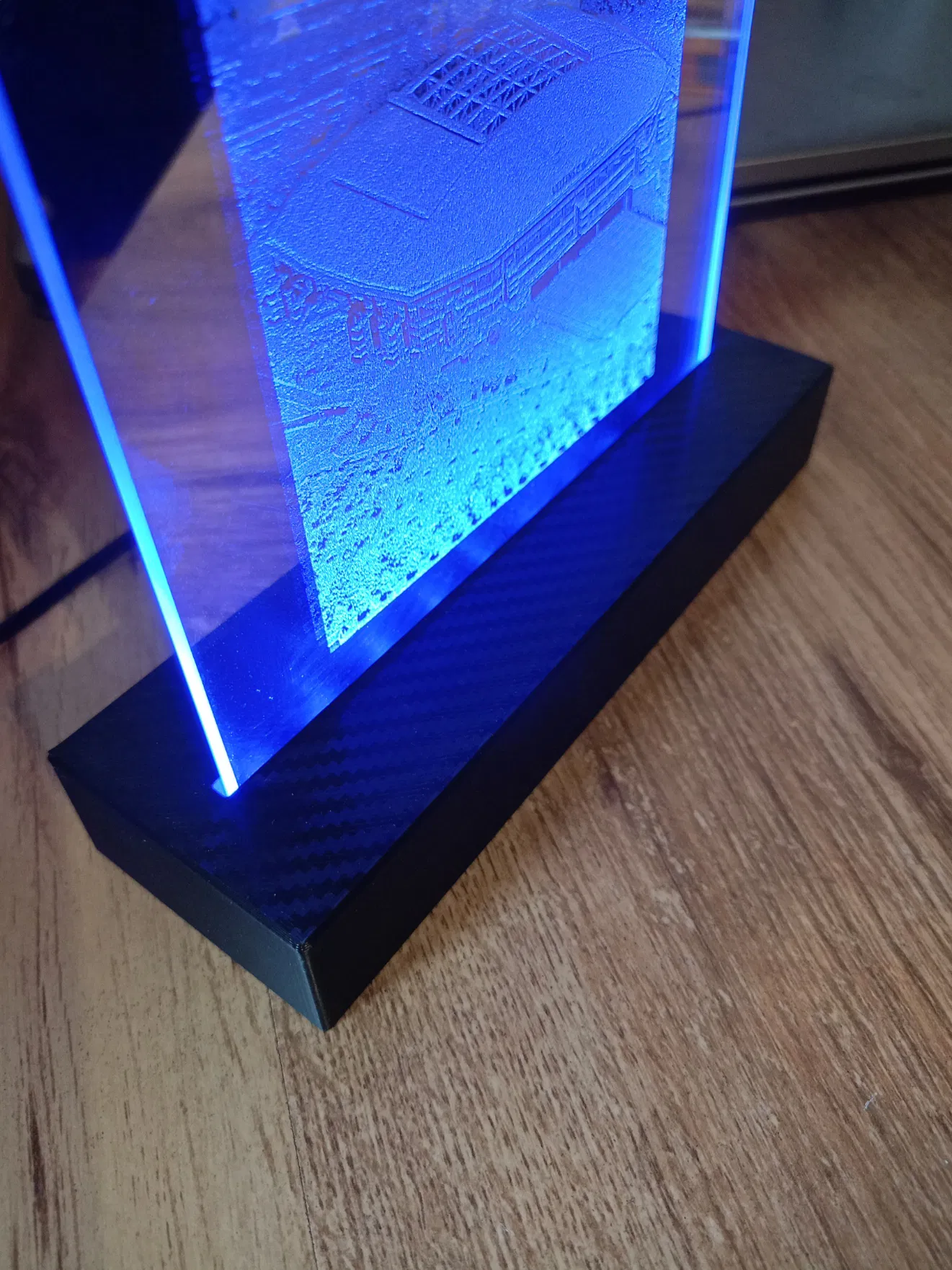

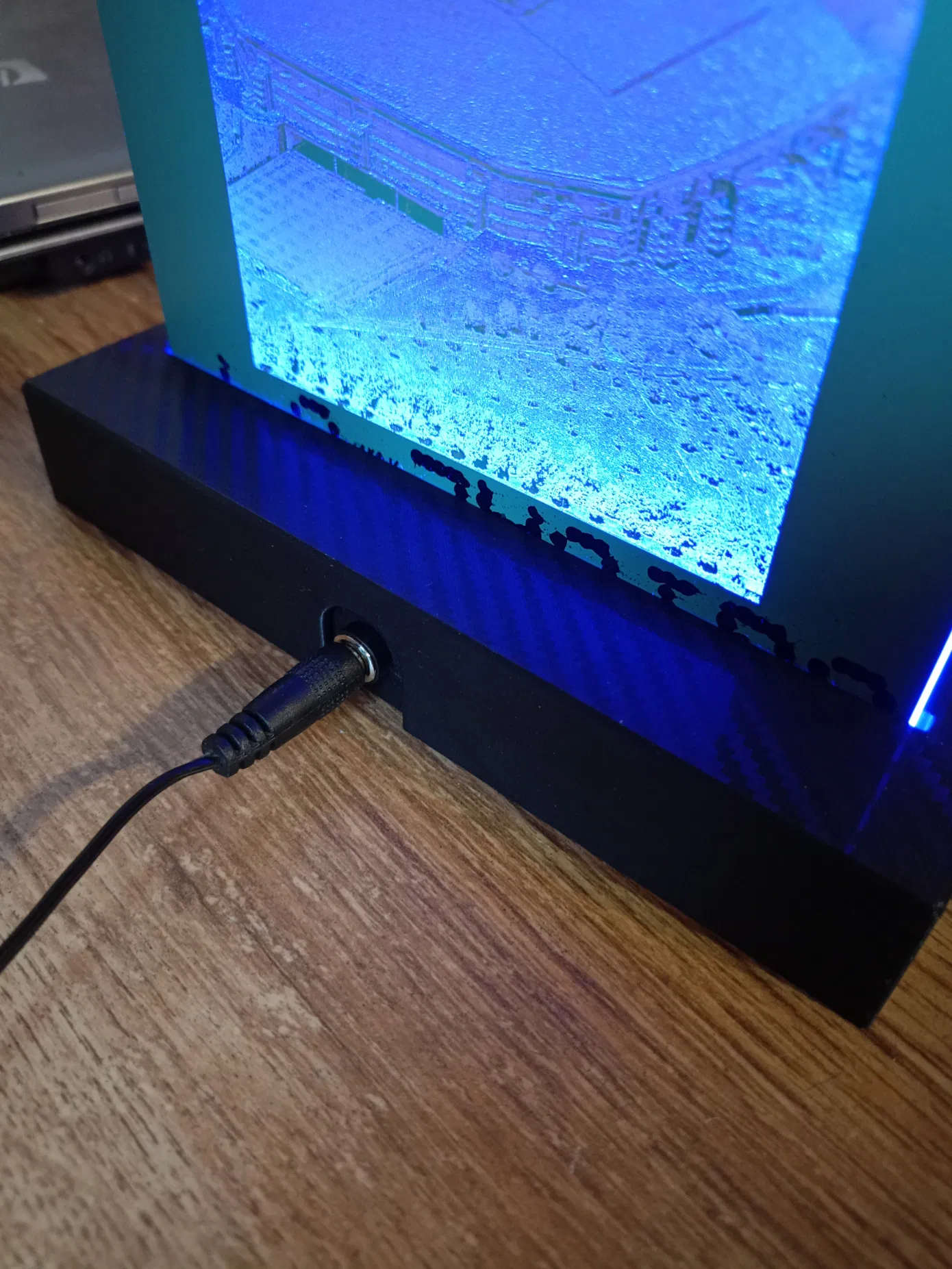

Đây là một chân đế có đèn cho các đĩa/gương được khắc (bằng laser). Khe cắm dài 152mm và rộng 3,3mm. Ở mặt sau có một cổng DC. Hai bộ phận được bắt vít với nhau bằng ốc M3. Phần trên có ren chìm cho việc này. Tôi đã đạt được hiệu ứng sợi carbon bằng một tấm in đặc biệt.

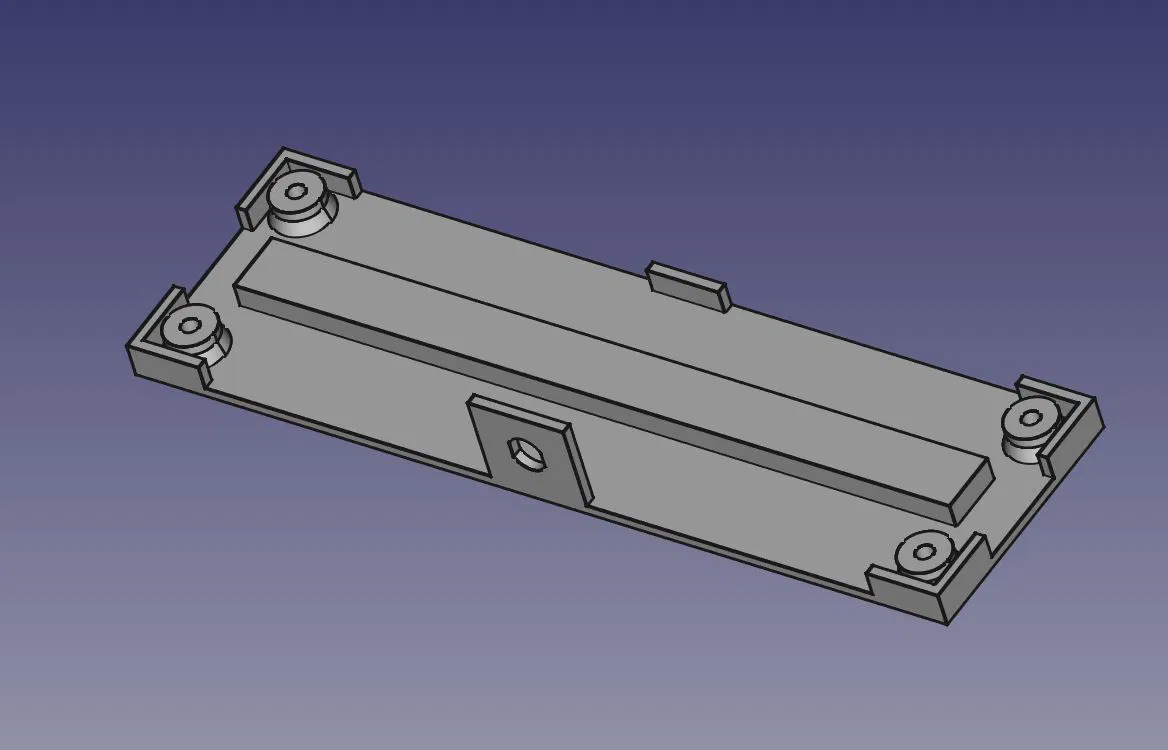

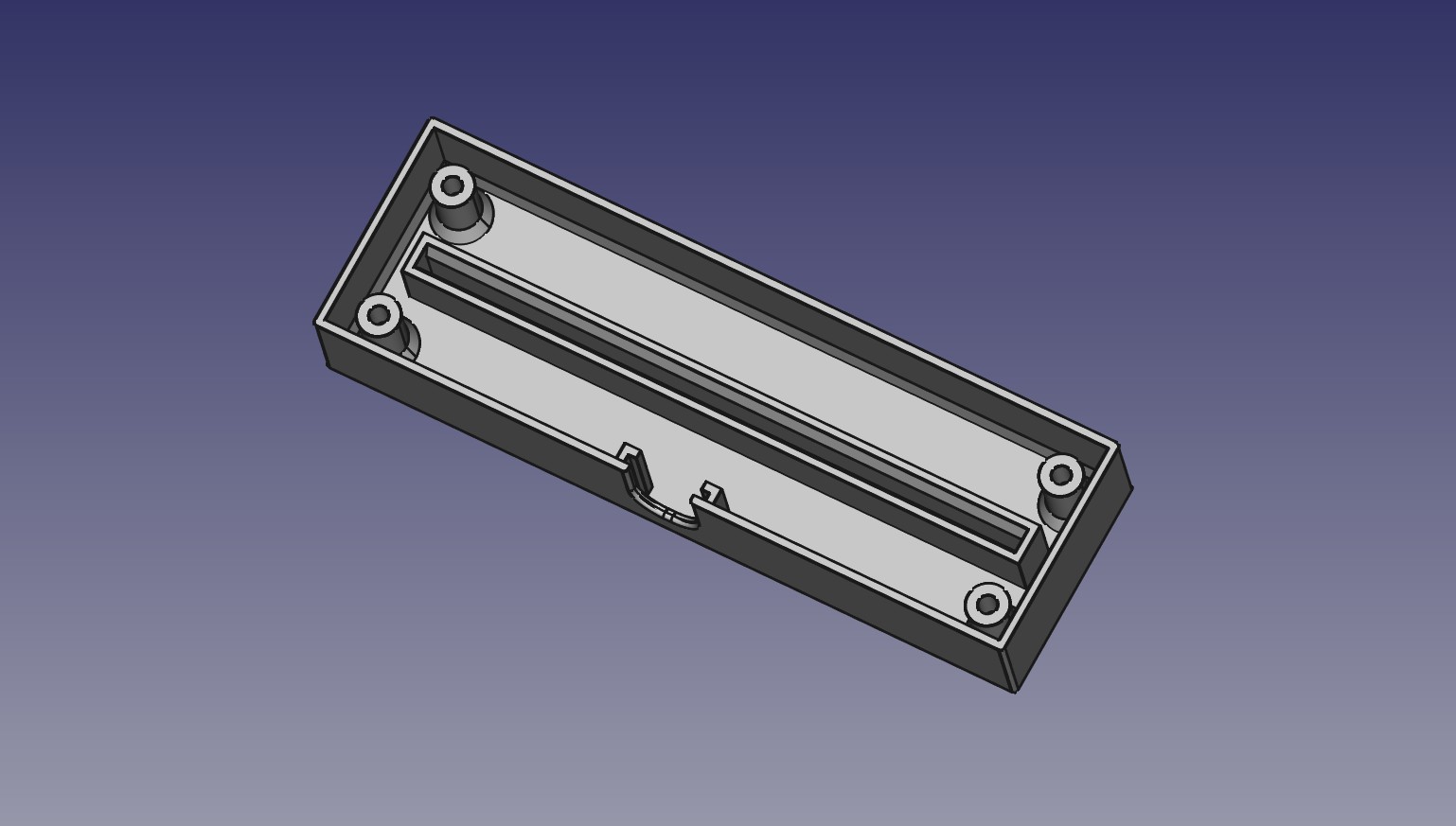

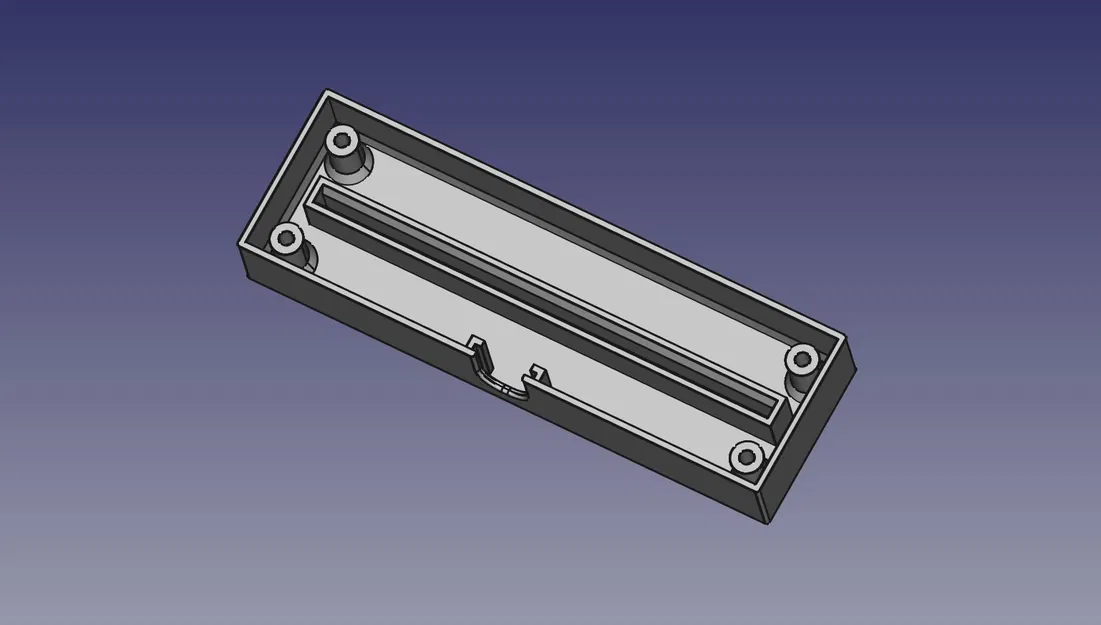

Tôi đã tạo đối tượng này bằng FreeCAD. Các tệp FC, STEP và STL đều được đính kèm.

Thông số: Máy in: bất kỳ (với tôi là Bambu P1S) Chất liệu: bất kỳ (với tôi là PLA “Đêm Tối” từ Recycling Fabrik) Chiều cao lớp: 0,2mm Lớp trên/dưới: 4 Chu vi: 3 Infill: 20% Gyroid Hỗ trợ: không

Cổng DC: https://www.amazon.de/St%C3%BCck-Steckverbinder-DC-Buchse-Buchse-DC-Einbaubuchse/dp/B09PD6J4BN/ref=sr_1_3?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=123C9010VA8Q&keywords=dc+buchse&qid=1702991638&sprefix=dc+buchse%2Caps%2C91&sr=8-3

Ren chìm: https://www.amazon.de/Gewindeeinsatz-Gewindemutter-Druckerschrauben-Einpressmutter-Kunststoffschale/dp/B0BZVGQ91H/ref=sr_1_6?crid=JLE1CKJZ8W0P&keywords=einschmelzgewinde+m3&qid=1702993609&sprefix=einschmelz%2Caps%2C112&sr=8-6
