Máy nghiền sợi nhựa tự nạp liệu mã nguồn mở

Tổng quan

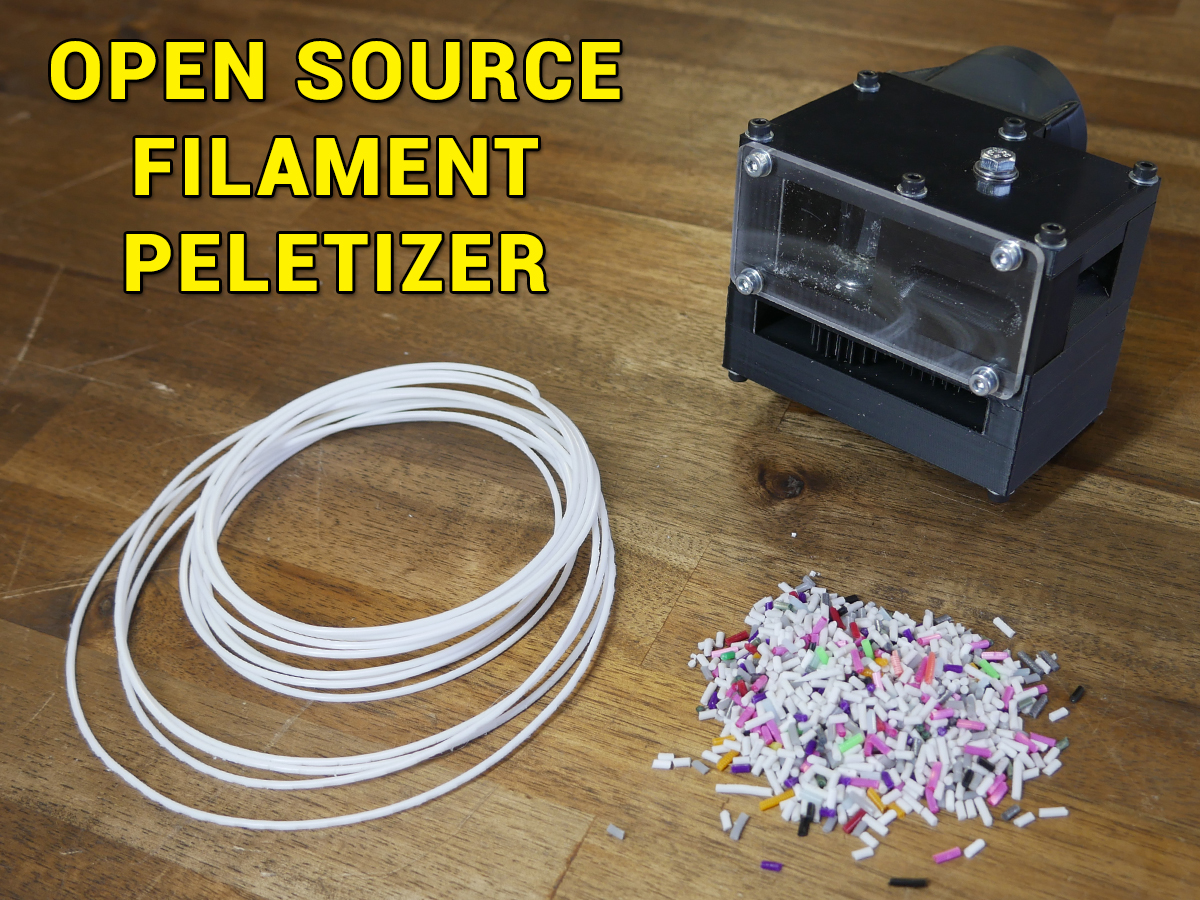

Đây là máy nghiền sợi nhựa, có khả năng biến sợi nhựa cũ hoặc không dùng nữa thành các viên nhỏ. Mục tiêu là an toàn, gọn gàng và dễ sử dụng. Tính năng tôi thích nhất là cơ chế tự nạp liệu, được điều khiển bởi bộ truyền động từ mũi khoan. Để lắp ráp cái này, tôi đã sử dụng máy ép insert nhiệt tuyệt vời do Naomi Wu bán: https://cybernightmarket.com/products/heat-set-insert-press

Một video tổng quan về quá trình thiết kế có thể xem tại đây:

Nguồn CAD

Nguồn CAD cho thiết kế này có sẵn tại đây, dưới tab ‘Filament Pelletizer’: https://cad.onshape.com/documents/d620c733b222a6028cd1baa1/w/b280ca1825707eef1b27f3a6/e/41d5be97158b9c62badaa66f?renderMode=0&uiState=65715167b4b76e4267fbb069

Ngay cả khi không có tài khoản Onshape, bạn có thể nhấp chuột phải vào bất kỳ bộ phận nào và xuất ra định dạng bạn chọn. Bạn cũng có thể xuất toàn bộ cụm lắp ráp trong một tệp bằng cách nhấp chuột phải vào tên tab ‘Filament Pelletizer’.

Bánh răng cưa 48 răng vẫn còn ở đó là từ một phiên bản trước của thiết kế và không còn cần thiết nữa. Vui lòng bỏ qua nó cũng như một số tính năng đã bị ẩn.

Hướng dẫn in

Tất cả các bộ phận đã được định hướng và không yêu cầu vật liệu hỗ trợ. Vì chúng được thiết kế để có các insert ren được làm nóng chảy vào, tôi khuyên bạn nên in với tường dày. Tôi đã sử dụng PETG với 5 lớp tường. Độ điền đầy cao cũng được khuyên dùng, để đảm bảo tính toàn vẹn cấu trúc.

Bộ phận niêm phong phải được làm từ TPU và được đánh dấu như vậy trong phần tệp.

Bộ phận cửa sổ có thể được cắt bằng laser bằng DXF hoặc in 3D bằng STL. Mặc dù không cần thiết, nhưng có cửa sổ trong suốt hoặc mờ sẽ tốt hơn là đục.

Phần cứng yêu cầu

Phần cứng sau đây là cần thiết cho bản dựng:

• Mũi phay router 19mm (3/4 inch) với cán ¼ inch: https://www.bunnings.com.au/ultra-19mm-inverted-trimming-router-bit_p0484174 Bạn có thể sử dụng một mũi phay hơi khác và điều chỉnh hình học cho phù hợp. Mũi phay router này đi kèm với một vòng đệm có thể tháo rời (không cần thiết) và một vòng bi R4AZ (cần thiết). Nếu bạn đang tìm kiếm một sản phẩm tương đương, chiều dài lưỡi dao là 20,5mm nhưng không cần phải dài như vậy, ¾
