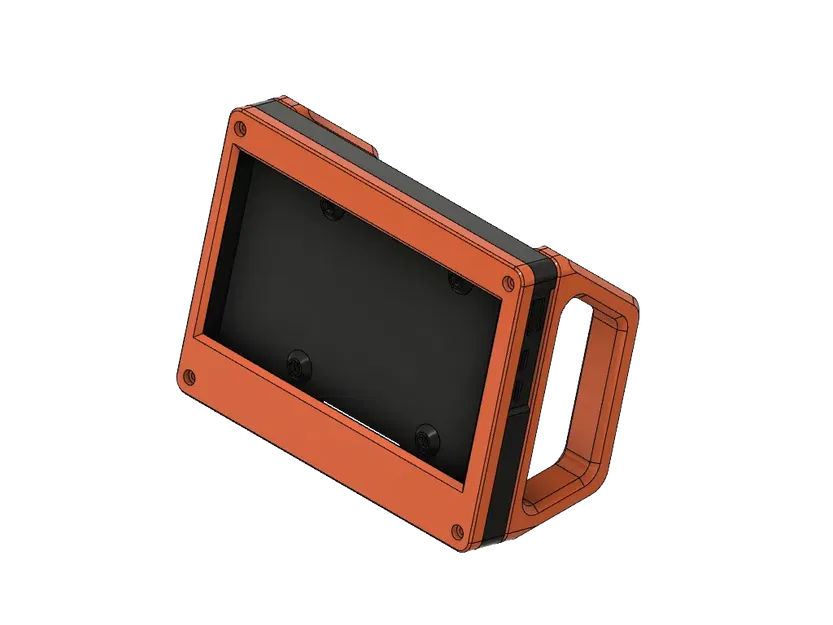

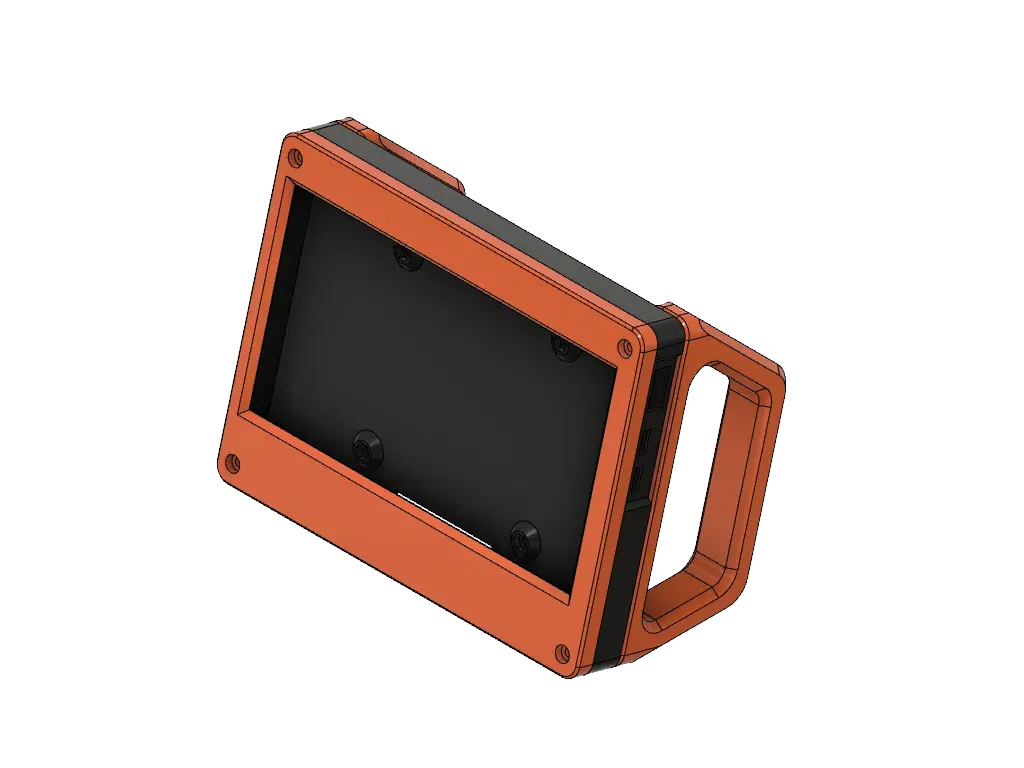

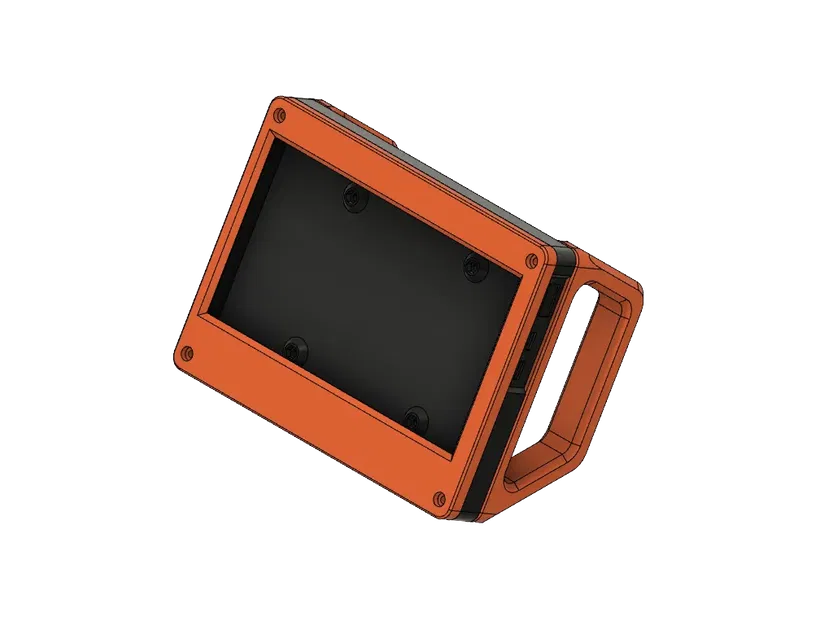

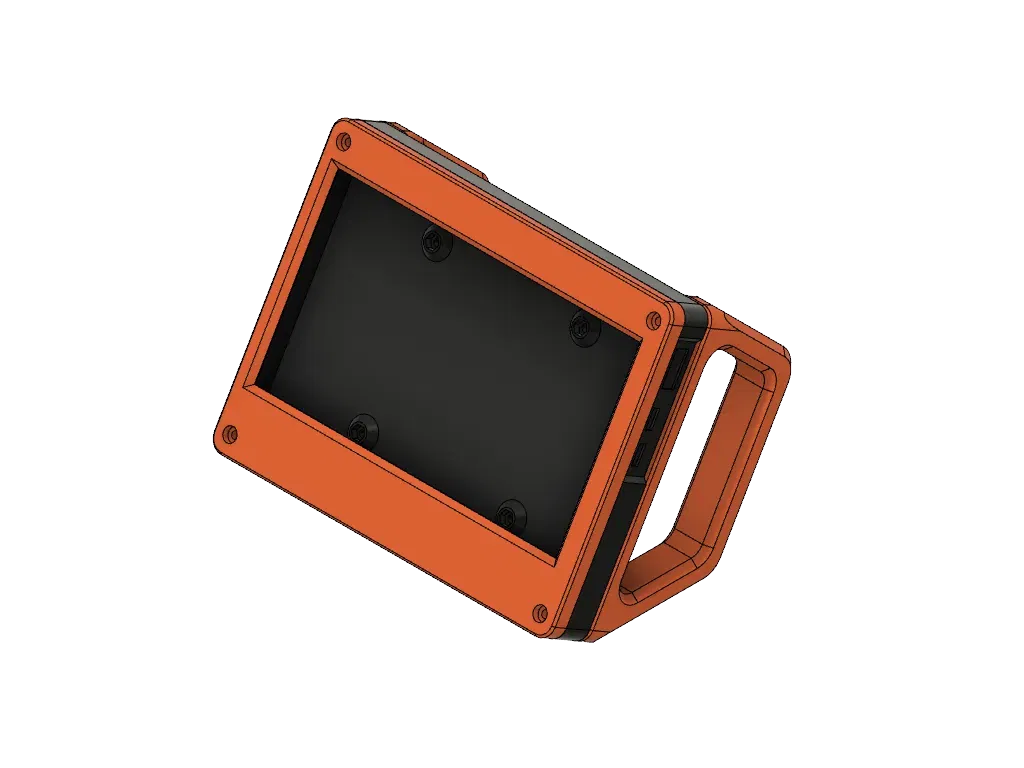

Vỏ bảo vệ màn hình cảm ứng 7 inch cho Raspberry Pi 3 B+
- Lượt tải
- 287
- Lượt thích
- 54
- Lượt coi
- 2.780
- Bản remix
- 1
- Bình luận
- 5
File 4 633,1 KB
- Bottom_1766293079.stlSTL · 217,7 KB
- Foot_-_mirrored_1766293081.stlSTL · 146,6 KB

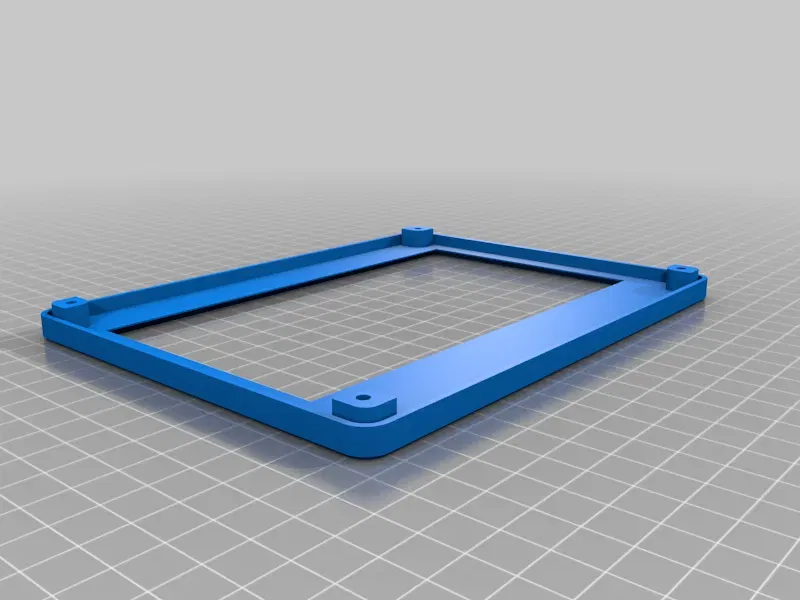

- Cover_1766293080.stlSTL · 122,3 KB
- Foot_1766293082.stlSTL · 146,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #915
- Danh mục
- DIY
- Ngày đăng
Mô tả

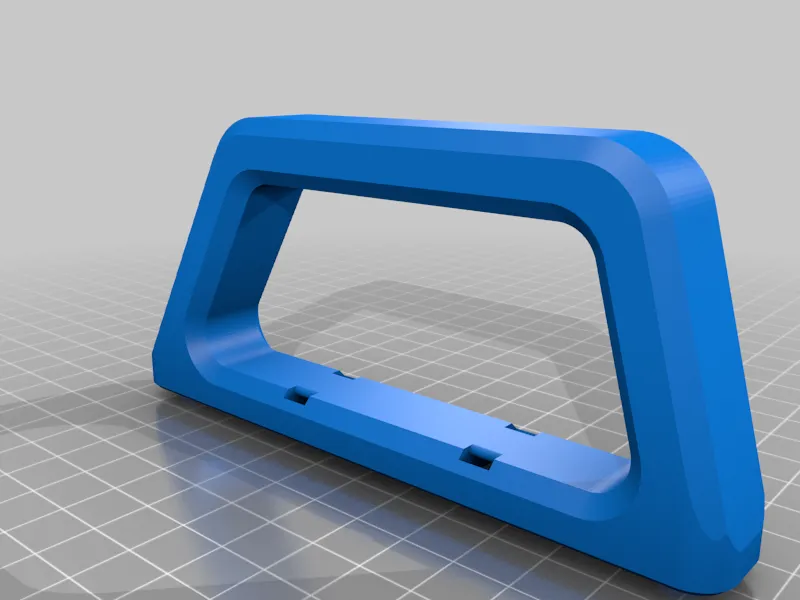

Tôi cần một vỏ cho màn hình cảm ứng 7" mà tôi đã mua trên Amazon cho Raspberry Pi 3 B+. Tôi không thực sự tìm thấy một cái hộp tốt, vì vậy tôi quyết định tự làm một cái. Tôi không chắc mình sẽ muốn màn hình ở góc nào, vì vậy tôi đã thiết kế chân để có thể đảo ngược. Tôi đã bao gồm các góc 15 độ và 30 độ. Chỉ cần lật nó sang phía bên kia của hộp để chuyển đổi góc. Tôi cũng đã bao gồm các giá treo zip tie ở chân để quản lý cáp. Tôi đã sử dụng cáp HDMI và USB 6" với góc phải để giảm áp lực lên cáp.

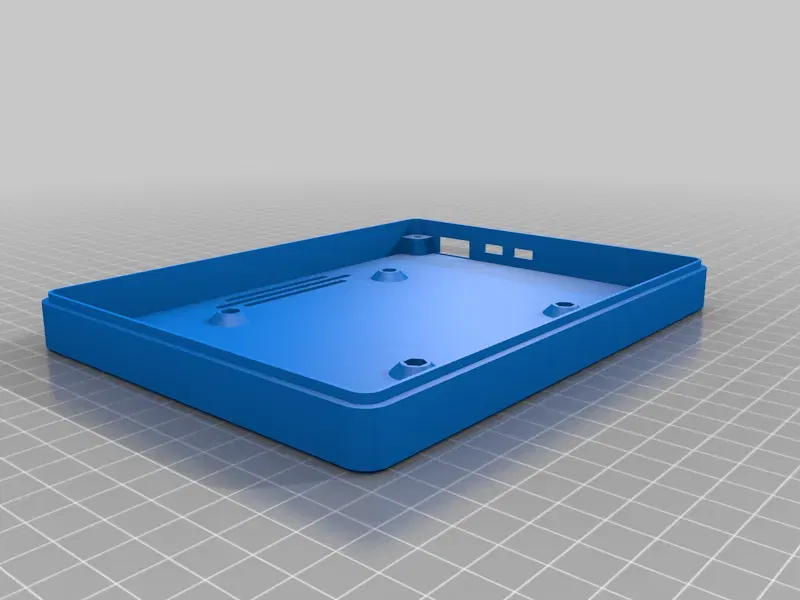

Phần đáy của hộp có các giá đỡ VESA để cho phép sử dụng bất kỳ hộp Pi nào có giá đỡ VESA 75mm. Hộp tôi đã sử dụng là Hộp Raspberry Pi 3 B từ jayftee (https://www.thingiverse.com/thing:1427797). Đây là một thiết kế hộp tốt và vừa vặn.
Màn hình tôi đã mua:
Kuman 7 Inch Touch Screen Display 1024x600 - https://www.amazon.com/gp/product/B01F3801A2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Cáp tôi đã sử dụng:
HDMI - https://www.amazon.com/gp/product/B01MYWAHCI/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1
USB - bất kỳ cái nào có góc 90 độ
Phần cứng:
M3 x 8mm - để gắn hộp vào phía sau
M3 x 30mm - để gắn hộp và chân lại với nhau
Cài đặt In
Thương hiệu máy in:
Prusa
Máy in:
I3 MK3S
**Rafts:**
Không quan trọng
Hỗ trợ:
Không
**Độ phân giải:**
0.2mm
Infill:
20%
Danh mục: Điện tử
Thông số in
- Định dạng
- stl
- Số file mô hình
- 4
- Tổng dung lượng
- 633,1 KB
- File lớn nhất
- 217,7 KB
