Jig Khoan Ghế Bằng Gỗ 2x4
- Lượt tải
- 83
- Lượt thích
- 70
- Lượt coi
- 1.291
- Bản remix
- 0
- Bình luận
- 0
File 2 367,1 KB
- Bench_Jig_1pin_1765724288.stlSTL · 74,4 KB
- Bench_Jig_4pins_1765724289.stlSTL · 292,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #91449
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

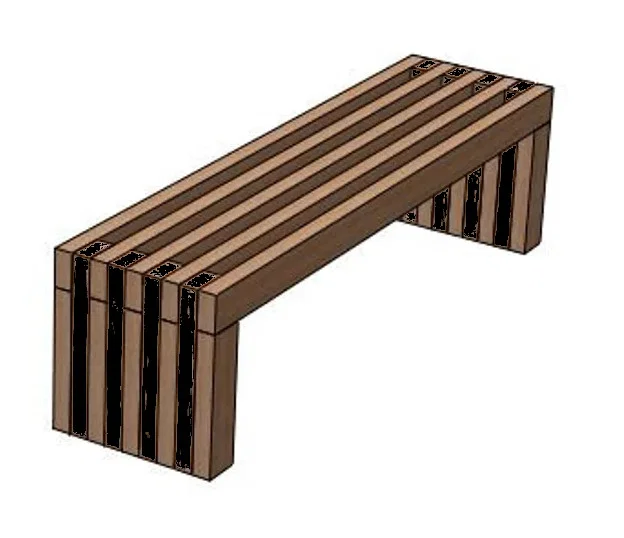

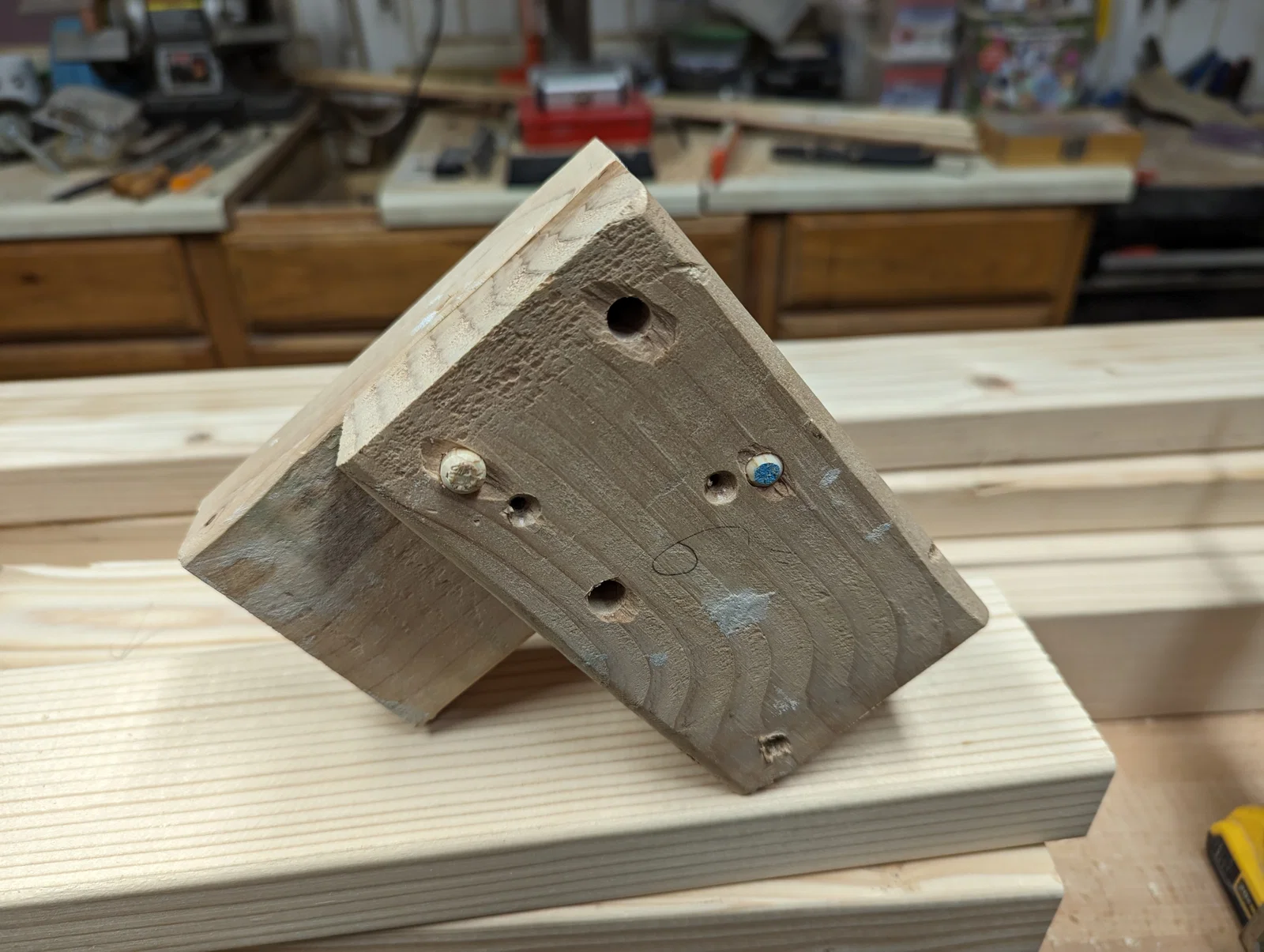

Tui đang đóng hai cái ghế dài (loại ghế ngồi chơi, không phải bàn làm việc nha) bằng mấy cây gỗ 2x4 xịn xò (thớ gỗ thẳng) và đã thiết kế, in ra hai cái jig này để giúp đỡ. Tiếc là tui không kịp làm xong trước khi cuộc thi này kết thúc nên mấy bà chỉ có thể xem cái bản phác thảo và cái góc nhà mẫu tui làm hơi cùi bắp với chỉ mới đóng hai cái chốt gỗ thôi. Nó siết chặt đến nỗi tui không cần keo mà cũng không thèm đóng hai cái chốt còn lại.

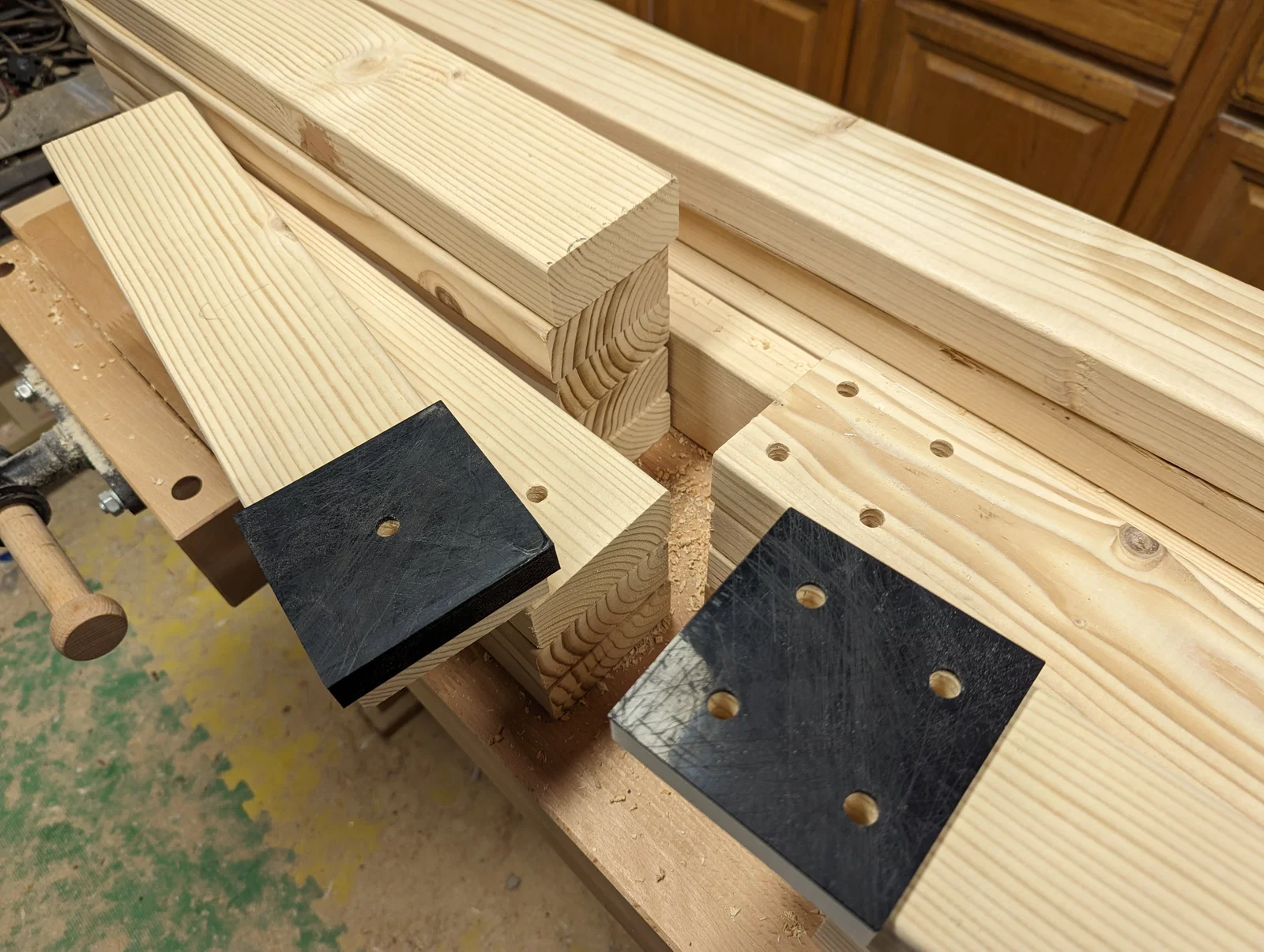

Dùng mấy cái jig này với mũi khoan forstner 3/8" để bắt đầu lỗ bằng máy khoan cầm tay (chậm & nhẹ nhàng để không làm chảy PLA) rồi dùng máy khoan bàn với mũi khoan đó để hoàn thành lỗ và đảm bảo chúng thẳng. Lý tưởng nhất là dùng jig để bắt đầu lỗ ở cả hai mặt gỗ và khoan một nửa để chúng gặp nhau ở giữa và giảm thiểu bong tróc. Cái jig 4 chốt dành cho các khớp 90 độ ở các góc trên của ghế và tui dùng cái jig 1 chốt ở dưới chân ghế và các thanh giằng để xếp chúng lại. Ý tưởng là các chốt sẽ xếp mọi thứ lại với các góc vuông hoàn hảo để tui chỉ cần 4 cái kẹp khi dán chúng lại với nhau.

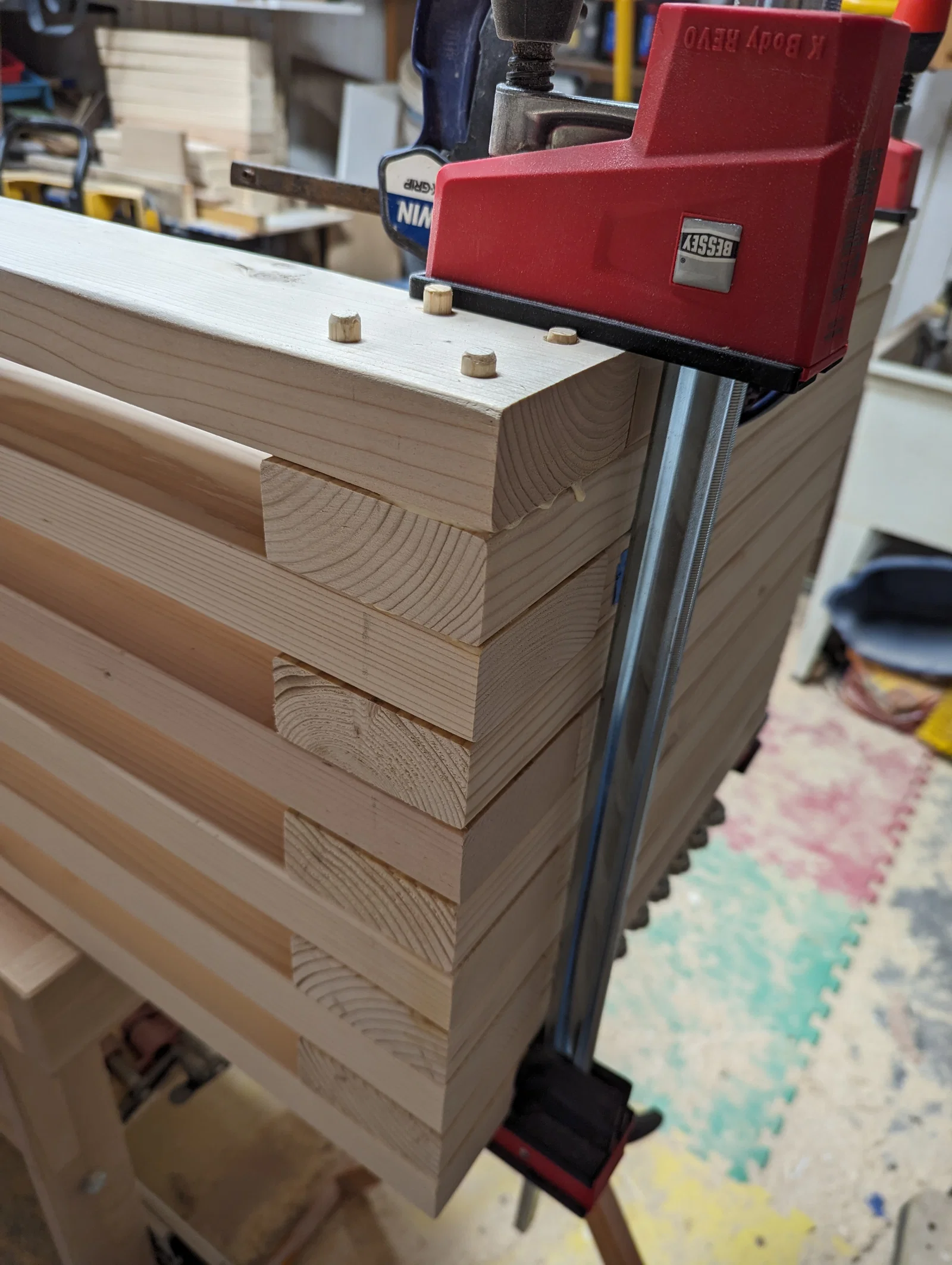

Để lắp ráp & dán, cắt các chốt 3/8" theo độ dài cần thiết và vát cạnh để chúng dễ dàng đi vào lỗ hơn. Tui dự định dùng chốt dài 1.25" cho các lỗ định vị (chỉ để xếp các miếng liền kề) và chốt dài hơn cho các khớp góc để nối nhiều miếng lại với nhau cho chắc chắn hơn. Độ khít cao đến nỗi tui sợ đóng chúng qua quá nhiều miếng sẽ làm nứt chúng, nên tui có lẽ sẽ dùng khoảng ~3.25" gì đó. Tui sẽ xem sao khi ráp nha!

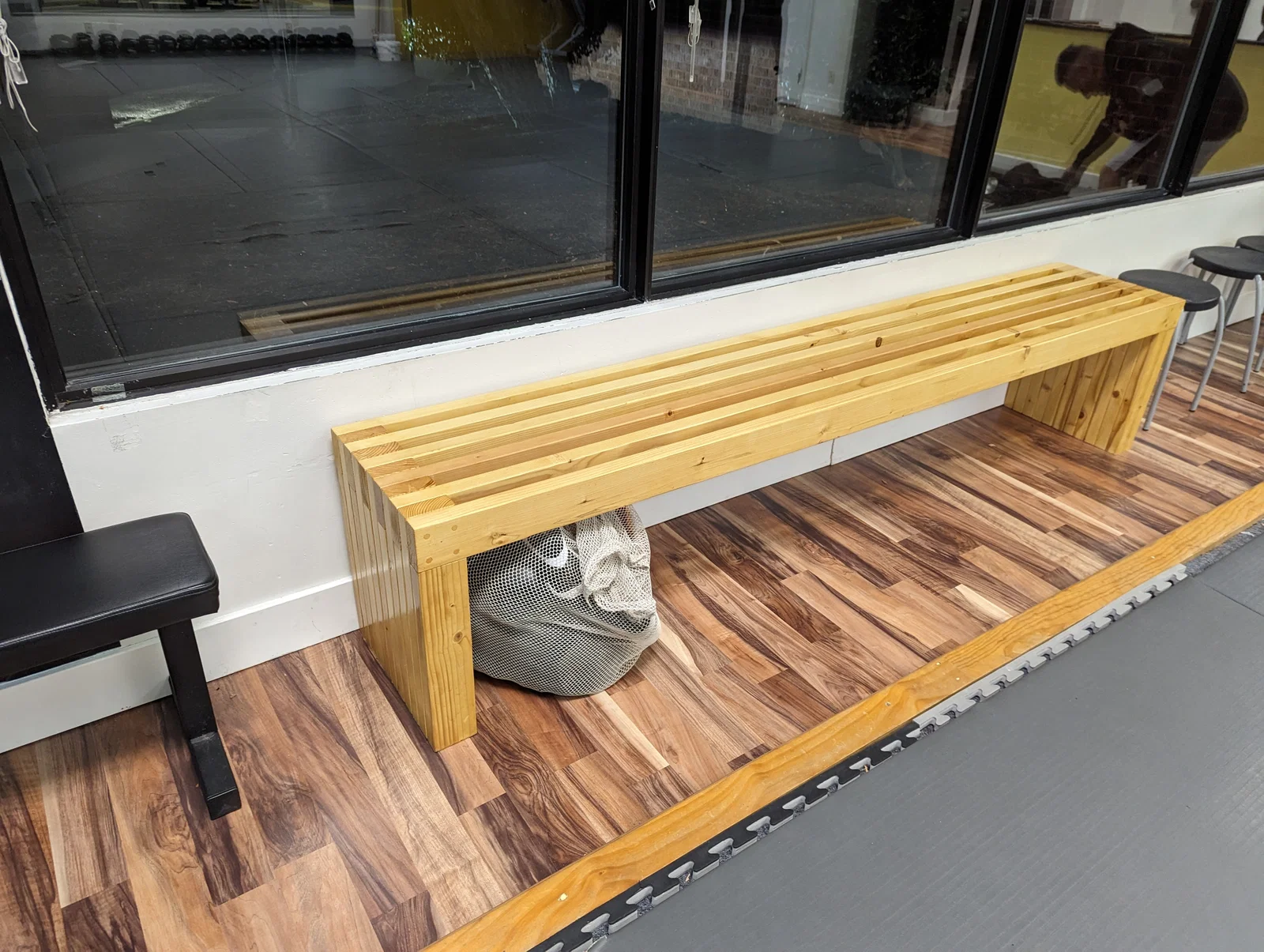

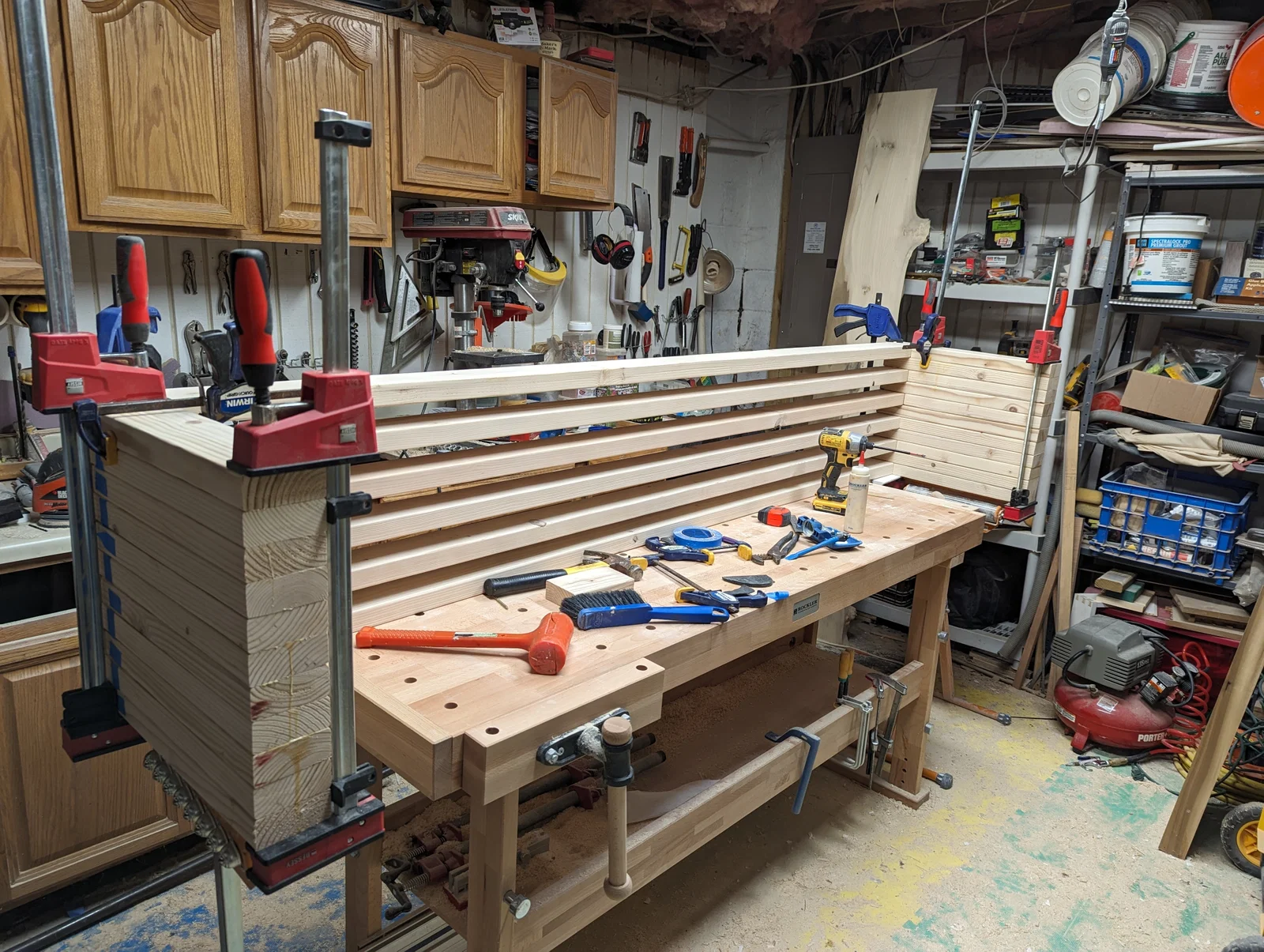

CHỈNH SỬA: Đã thêm ảnh chiếc ghế dài đầu tiên được dán trong xưởng của tui.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 367,1 KB
- File lớn nhất
- 292,7 KB
