Đế Xoay Cho Máy Kẹp Bàn Có Chân Kẹp Bàn

Tác giả Schafferla

Lượt tải
150
Lượt thích
41
Lượt coi
1.411

File 9 12,9 MB

  • BenchViceRotatorB_0.2mm_PLA_MK3S_2h37m_1765717772.gcodeGCODE · 4,6 MB
  • BenchViceRotatorA_all_0.2mm_PLA_MK3S_3h30m_1765717773.gcodeGCODE · 5,3 MB
  • BenchViceRotatorA_Pusher_1765717767.stlSTL · 13,9 KB
  • BenchViceRotatorA_Top_1765717768.stlSTL · 387,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

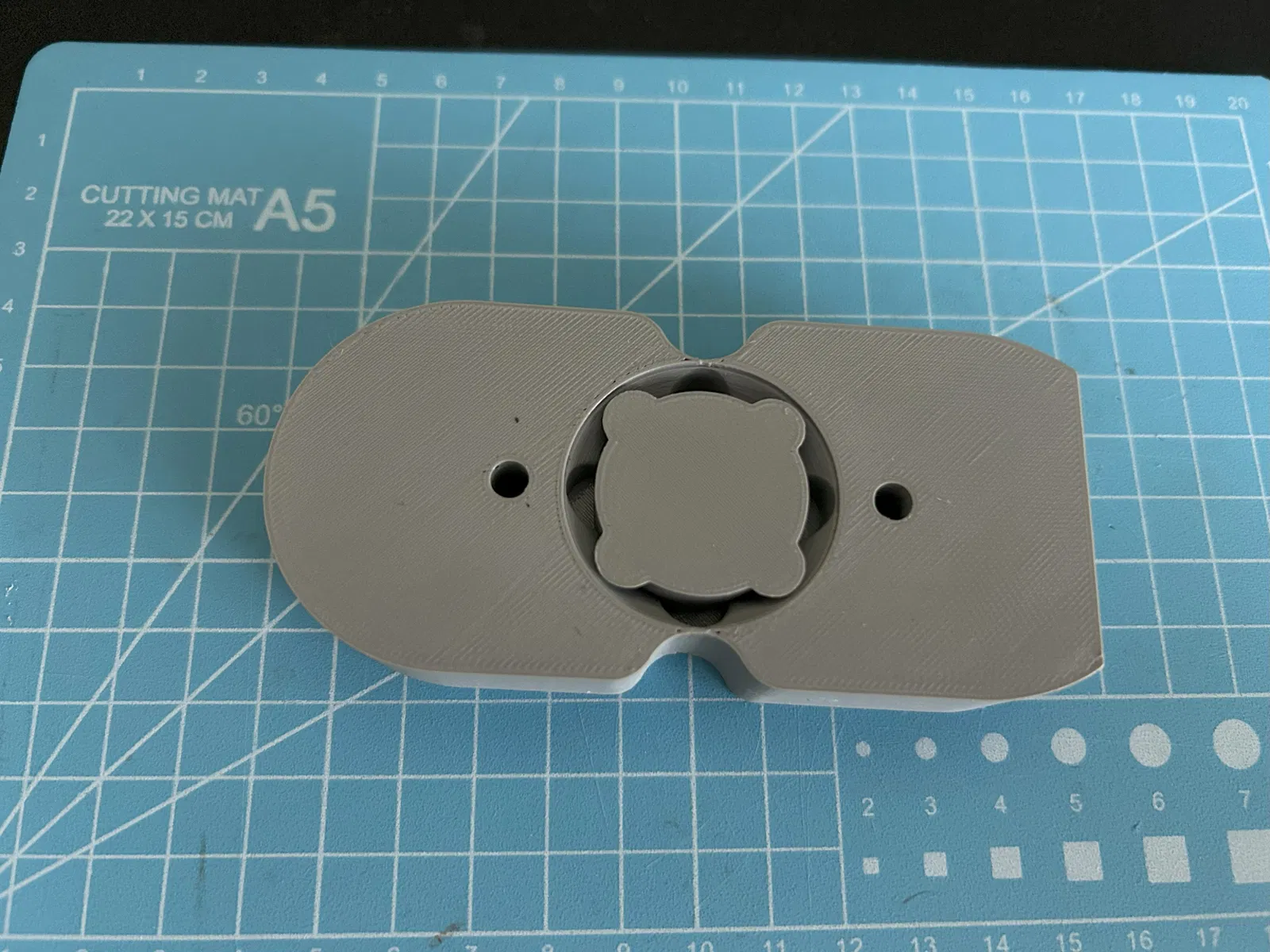

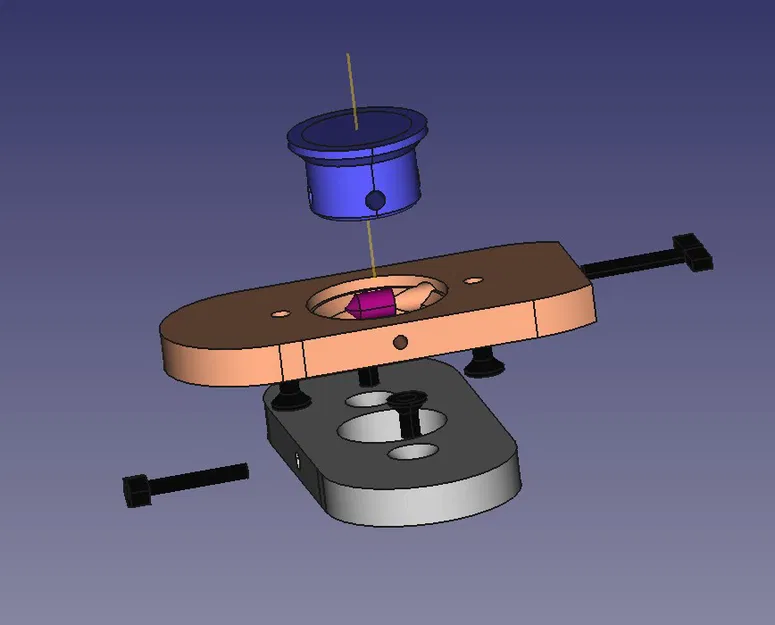

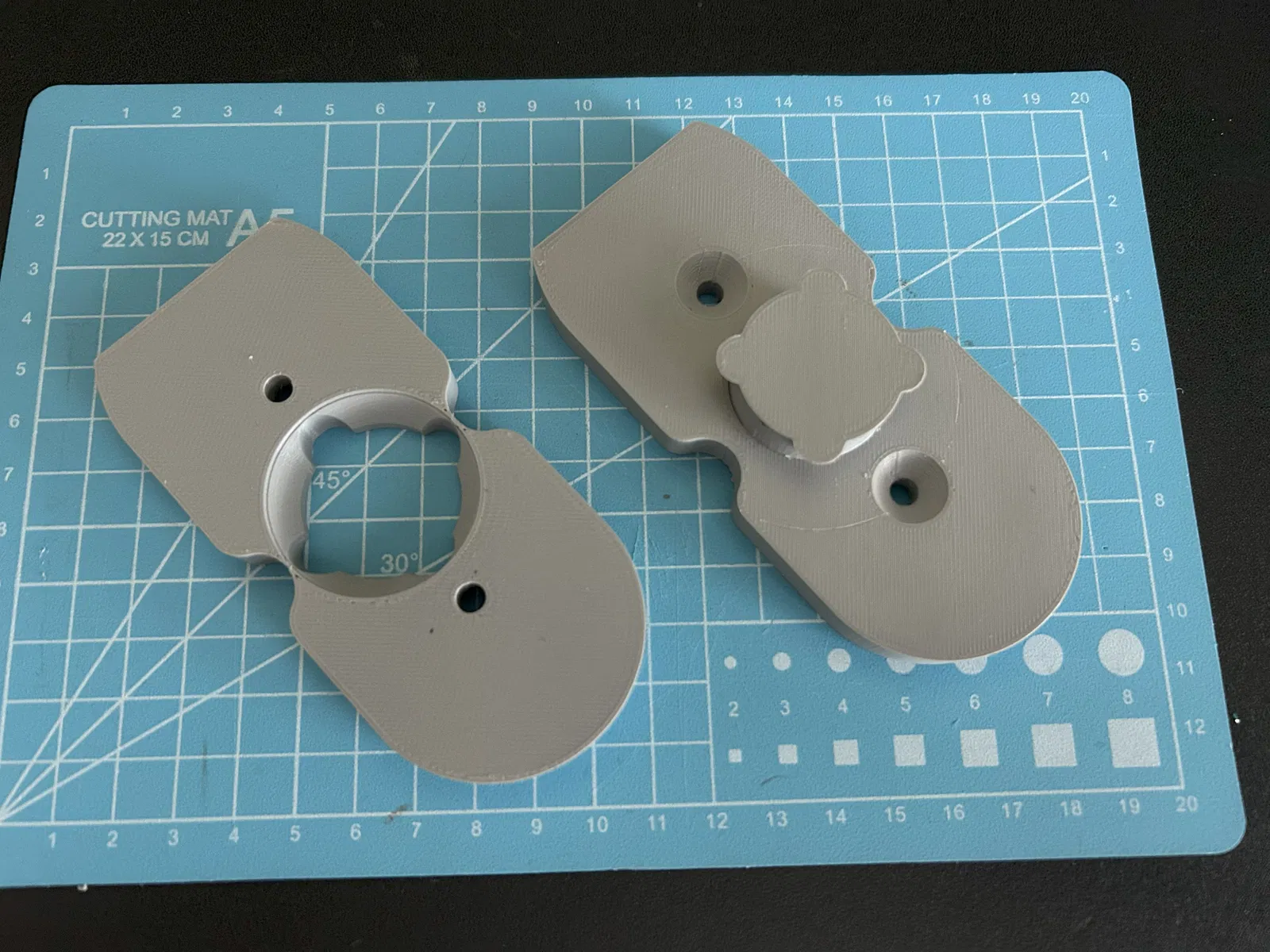

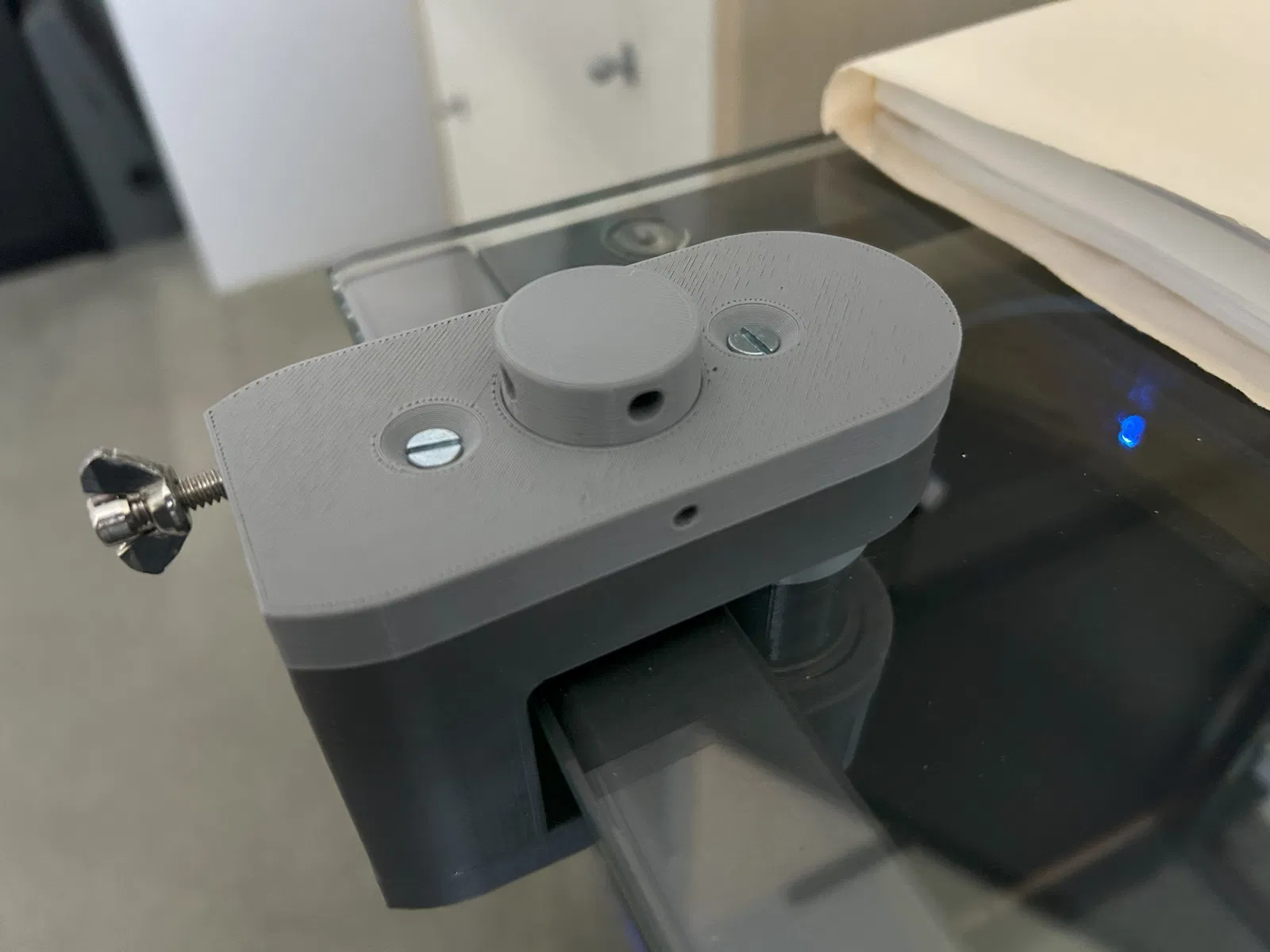

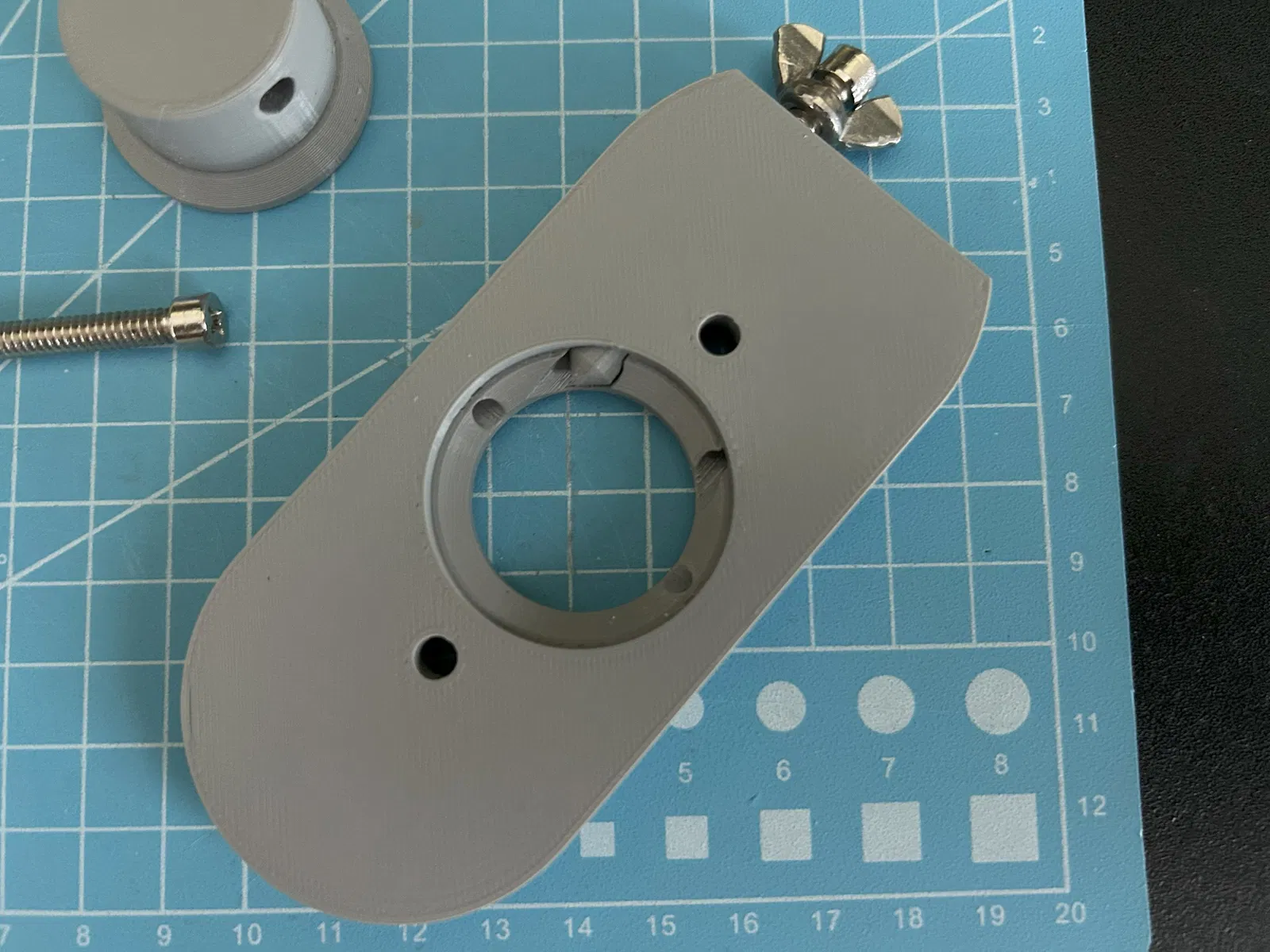

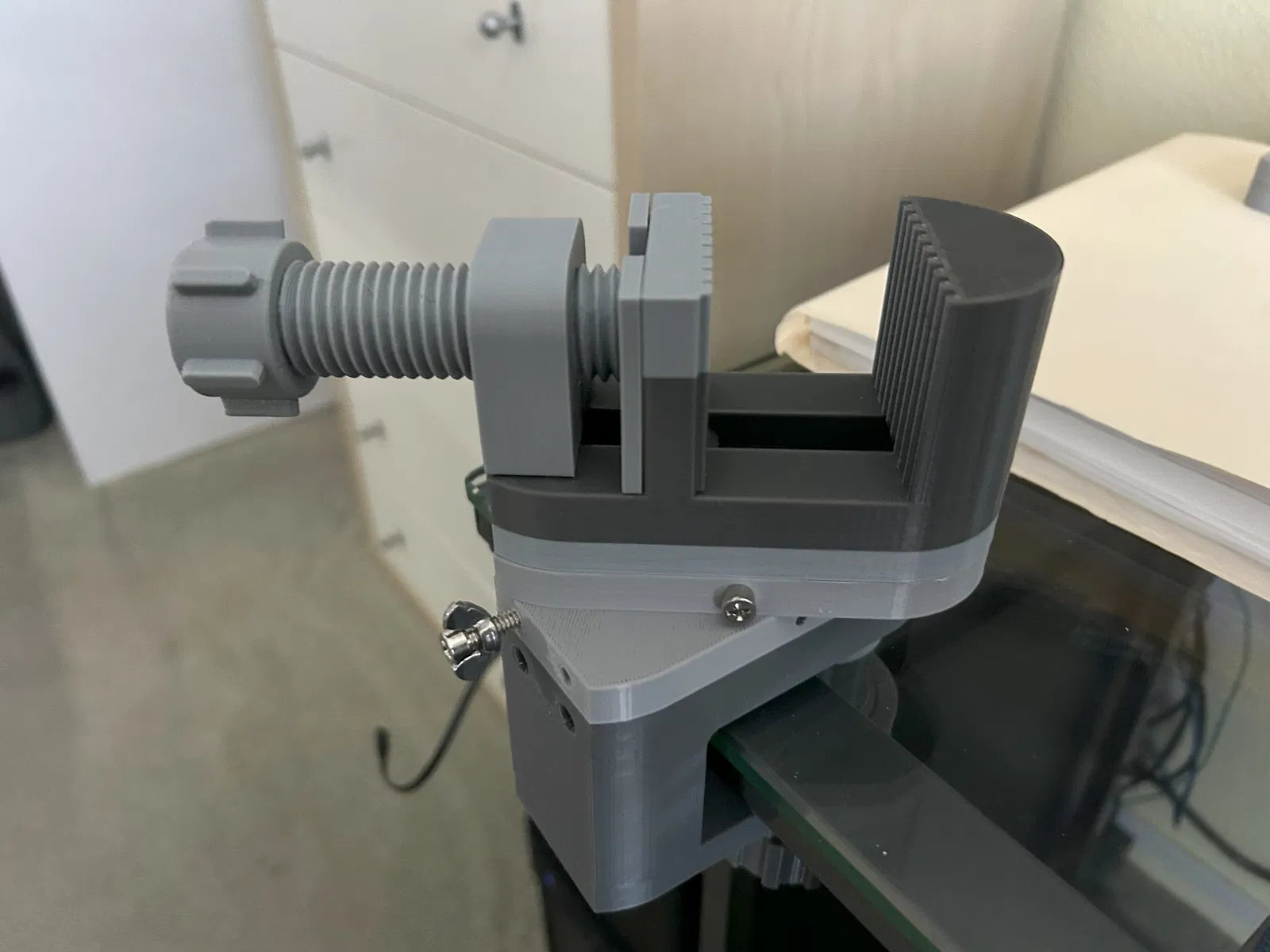

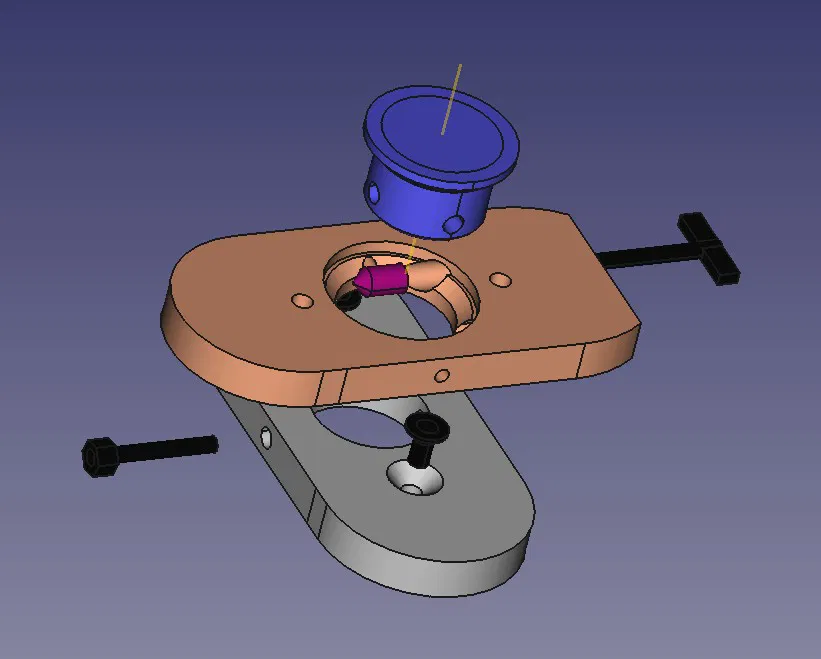

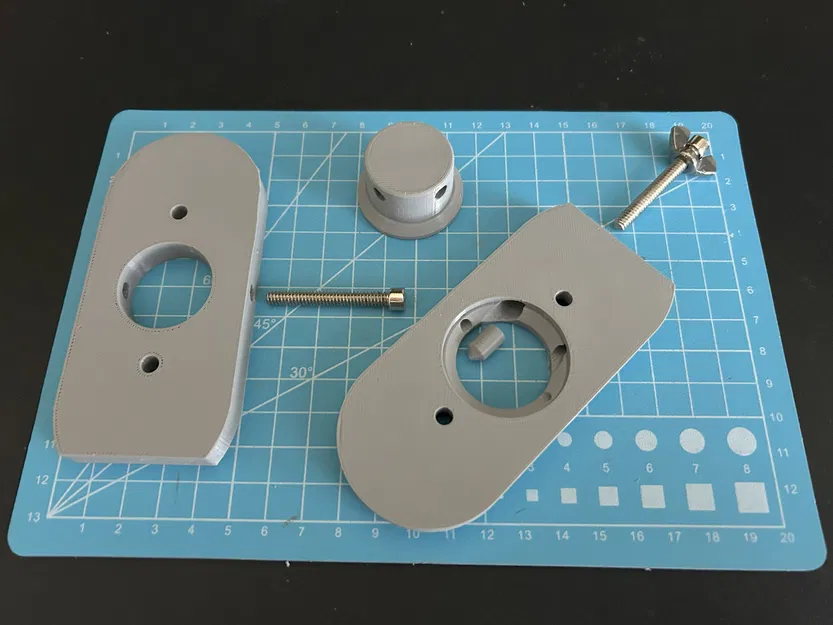

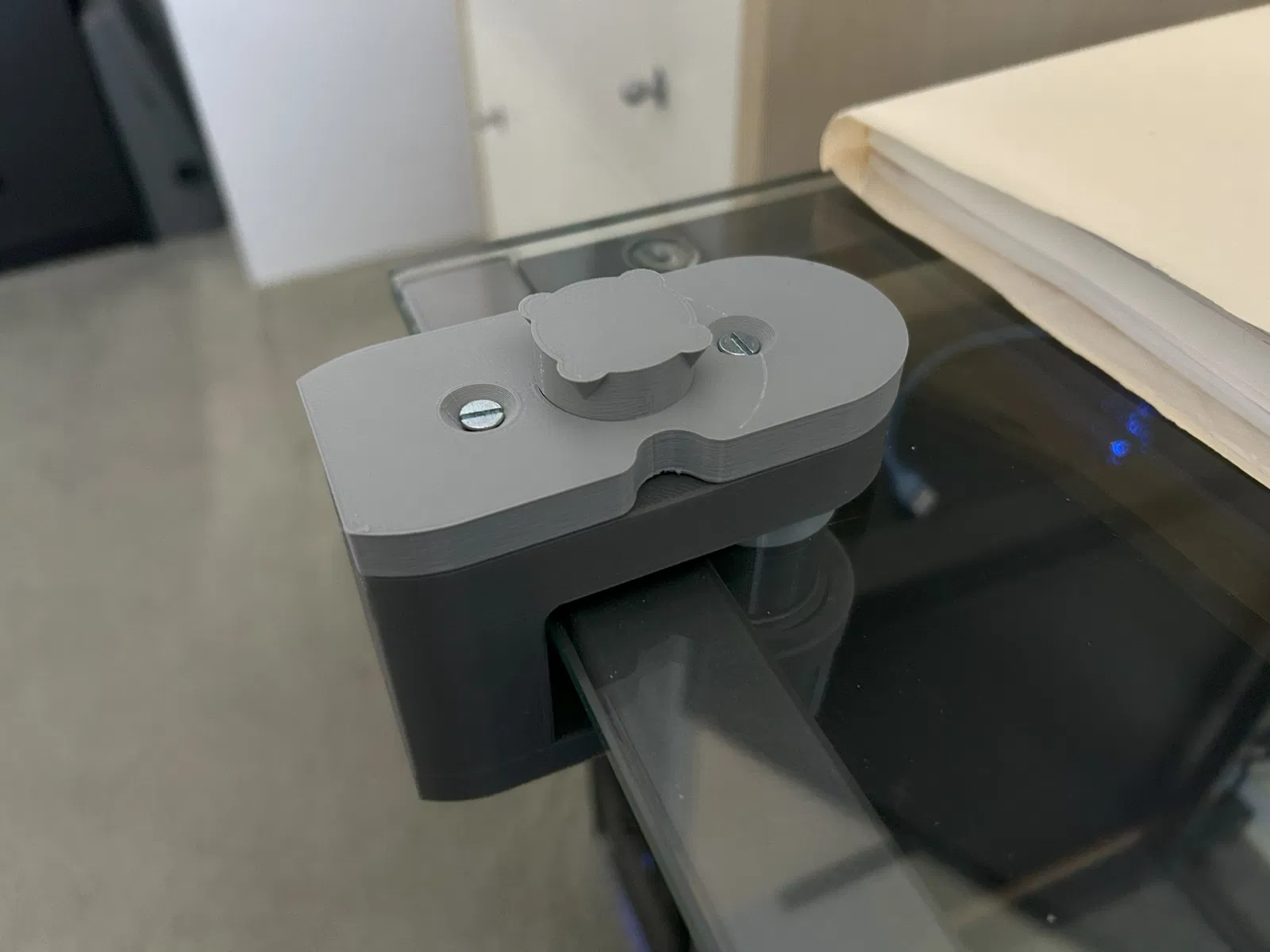

Hai loại đế xoay độ chế cho máy kẹp (bench vice) kiêm đế kẹp bàn của mình. Phiên bản 'B' là loại khớp nối ngàm đơn giản, cho phép tháo máy kẹp ra khỏi đế kẹp bàn dễ dàng để di chuyển. Phiên bản 'A' cũng có thể tháo rời, nhưng được gài chốt và có khóa xoay. Cả hai phiên bản đều được gắn bằng ốc 8-32 dài ½ inch (đầu bằng hoặc đầu tròn đều được vì lỗ khoét khá sâu). Phiên bản 'A' cần hai con ốc dài 1.5 inch loại 10-24 (hoặc 32), một con làm chốt khóa ở phía đế xoay phía máy kẹp và một con ở phía đế xoay phía đế kẹp bàn để làm khóa xoay. Khóa hoạt động bằng cách đẩy một pít-tông hình nón vào trụ xoay.

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodepdfstl
Số file mô hình
9
Tổng dung lượng
12,9 MB
File lớn nhất
5,3 MB
