Chuông gió Archimedes
Phiên bản dọc của trục vít Archimedes. Mẫu chuông gió này có đường kính 200mm, bạn có thể tùy chỉnh kích thước cho phù hợp với máy in. Nên in nghiêng để giảm thiểu vật liệu hỗ trợ. Sử dụng thanh ren M4 và vòng bi 606zz để lắp ráp.
Mô tả

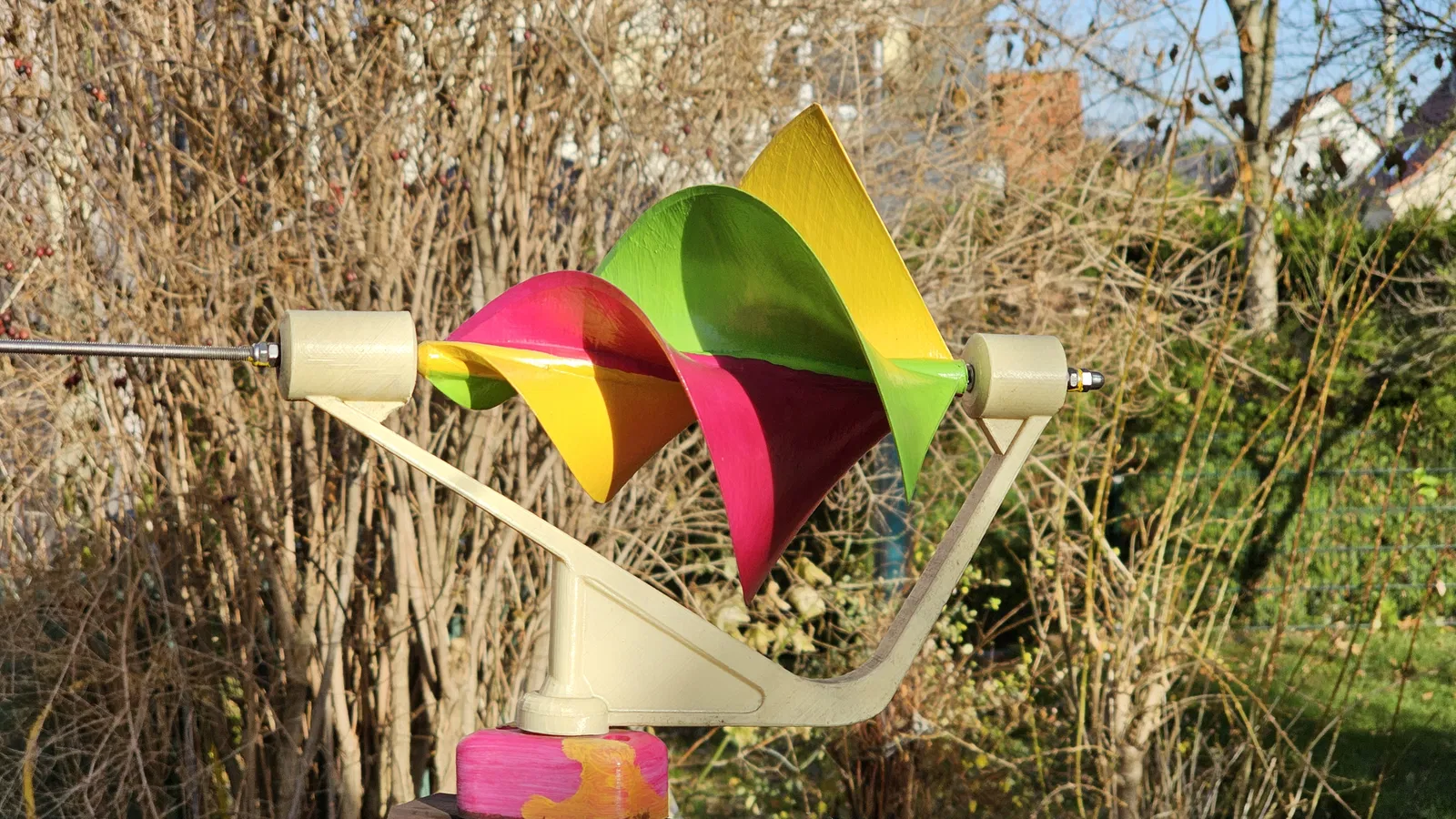

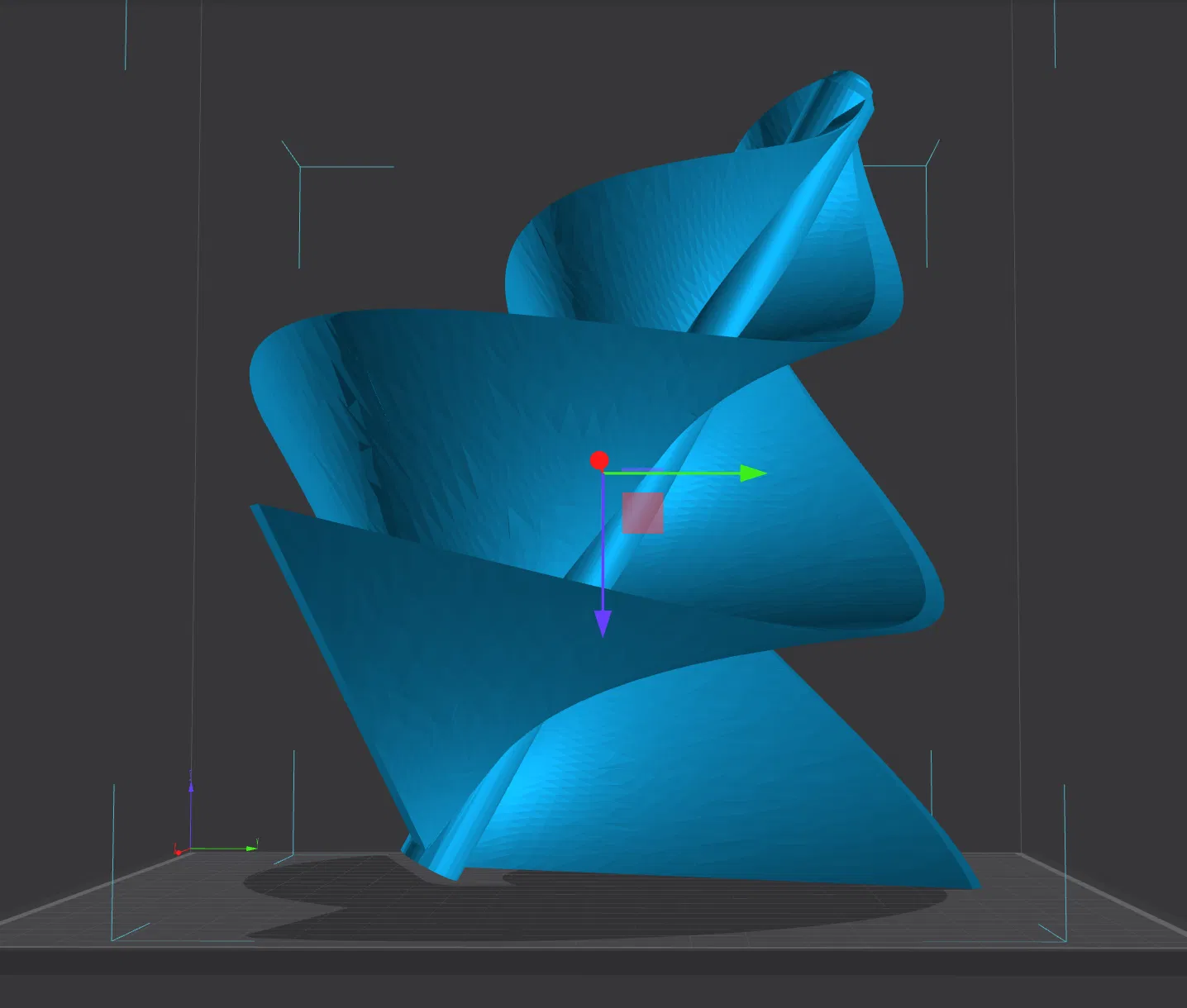

Cái trục vít Archimedes nằm ngang trong giá đỡ. Tùy theo khổ in của máy mà bạn có thể làm trục rộng hơn hoặc hẹp hơn. Mẫu này có đường kính 200mm. Tốt nhất là nên đặt nó nằm nghiêng khi in, như vậy bạn sẽ gần như không cần vật liệu hỗ trợ.
Một thanh ren M4 dùng để cố định.
Hai vòng bi (606zz) được ép vào giá đỡ để làm ổ trục.
Trục vít được cố định vào thanh ren bằng một con vít định vị ở bên cạnh, nhưng cũng có thể dùng một ít keo.
Phần chân đế cần một con vít để giữ cho toàn bộ cấu trúc đứng vững. Tôi đã dùng một con vít và làm tròn phần đầu của nó.
