Đầu nối dây xích Bộ đùn Bondtech cho Prusa MINI/MINI+ (Trục X + Trục Z)

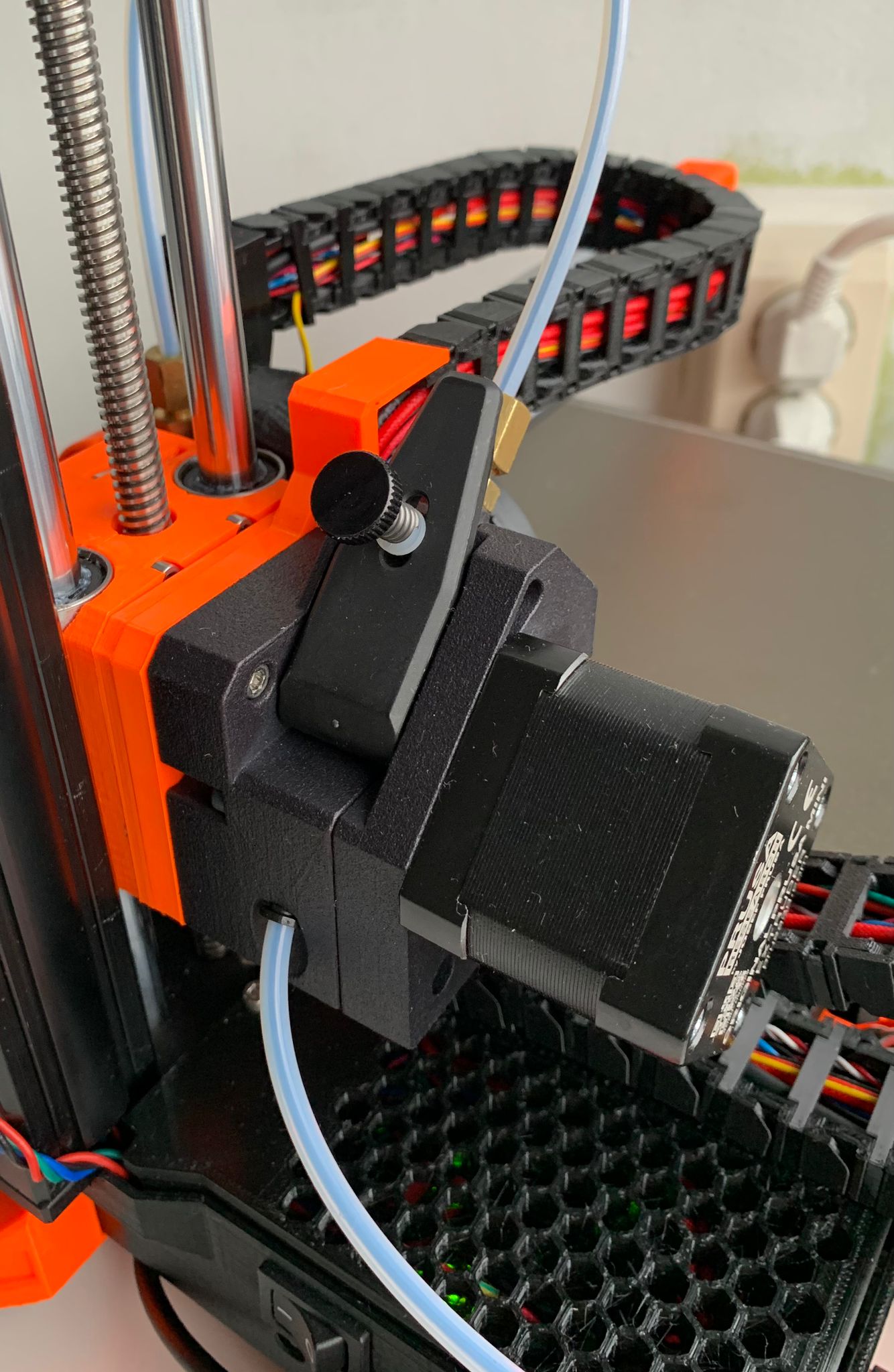

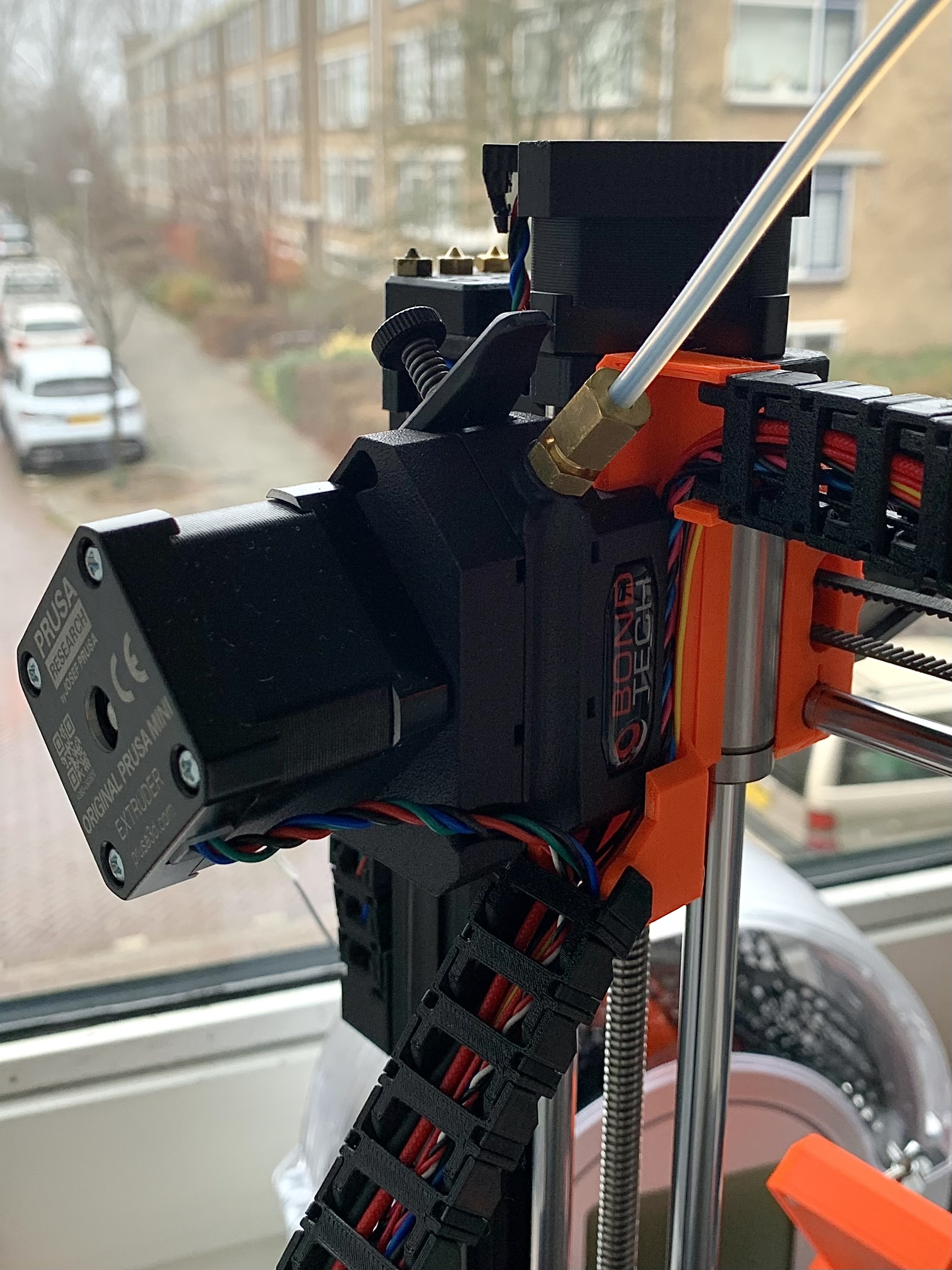

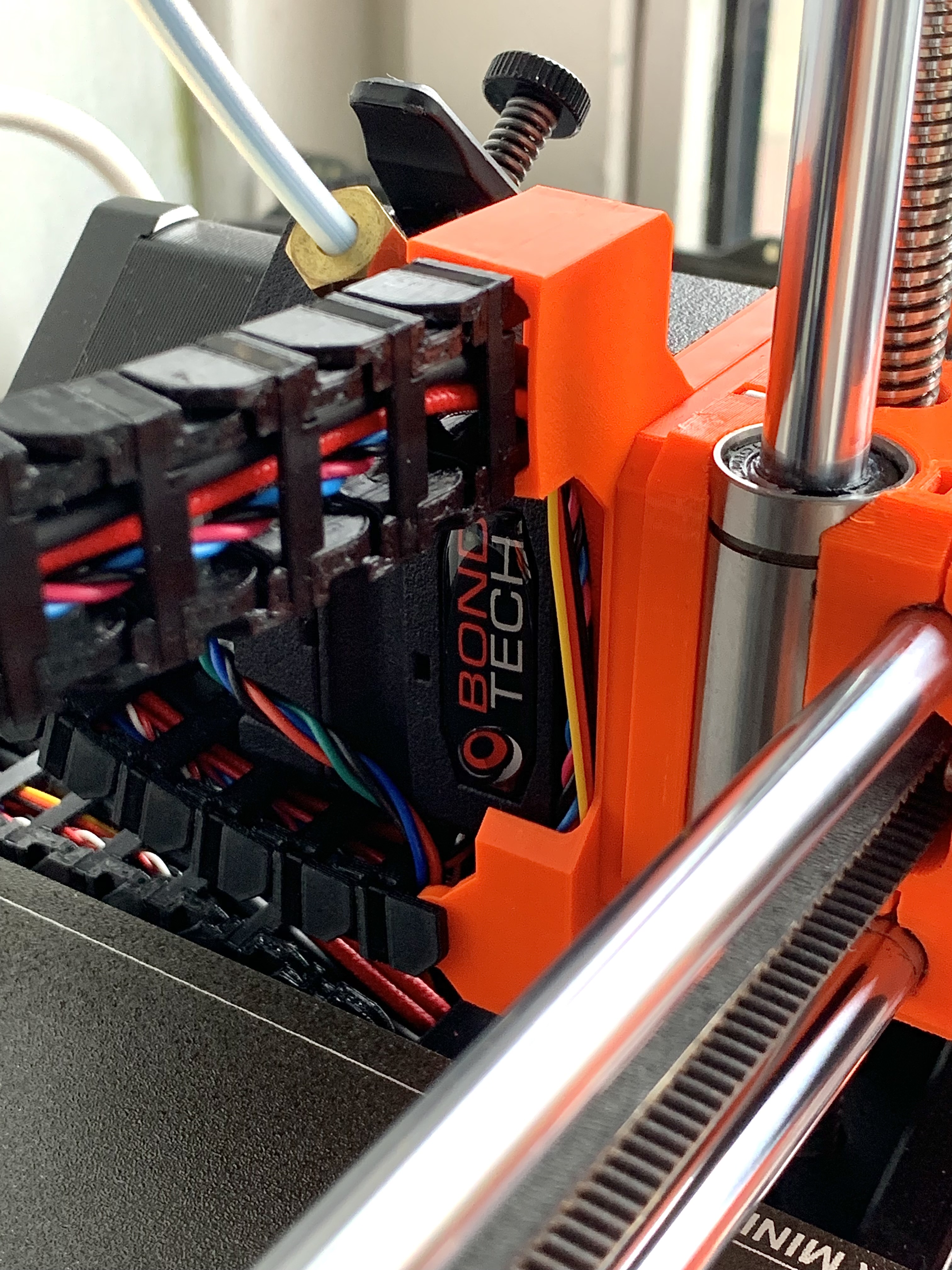

Bộ kết nối Dây xích cáp Prusa MINI/MINI+ cho Trục X và Trục Z, được thiết kế cho Bộ đùn Bondtech. Trong danh sách tệp, bạn có thể tìm thấy các bộ phận .STL với số lượng cần in được ghi trong tiêu đề cũng như .SLDPRT (SolidWorks Parts).

Danh mục vật liệu:

• 1x Bu-lông M3x45mm

• 1x Bu-lông M3x25mm (có thể tận dụng từ Bộ đùn Prusa MINI/MINI+ gốc).

  CẬP NHẬT (19/12/2023): Tôi nhận thấy bộ phận xe đẩy Z trên MINI+ của mình bị cong vênh một chút do siết quá chặt bu-lông M3x25mm. Hãy cẩn thận khi lắp đặt :). Tôi hiện đang thử nghiệm kích thước bu-lông thay thế cho bu-lông M3x25mm.

Hướng dẫn:

1. In hai bộ phận từ danh sách tệp (1x Bondtech P1 và 1x Bondtech Spacer P2).
2. Tháo bộ đùn Prusa MINI/MINI+ gốc (tùy chọn: tận dụng bu-lông M3x35mm từ bộ đùn gốc).

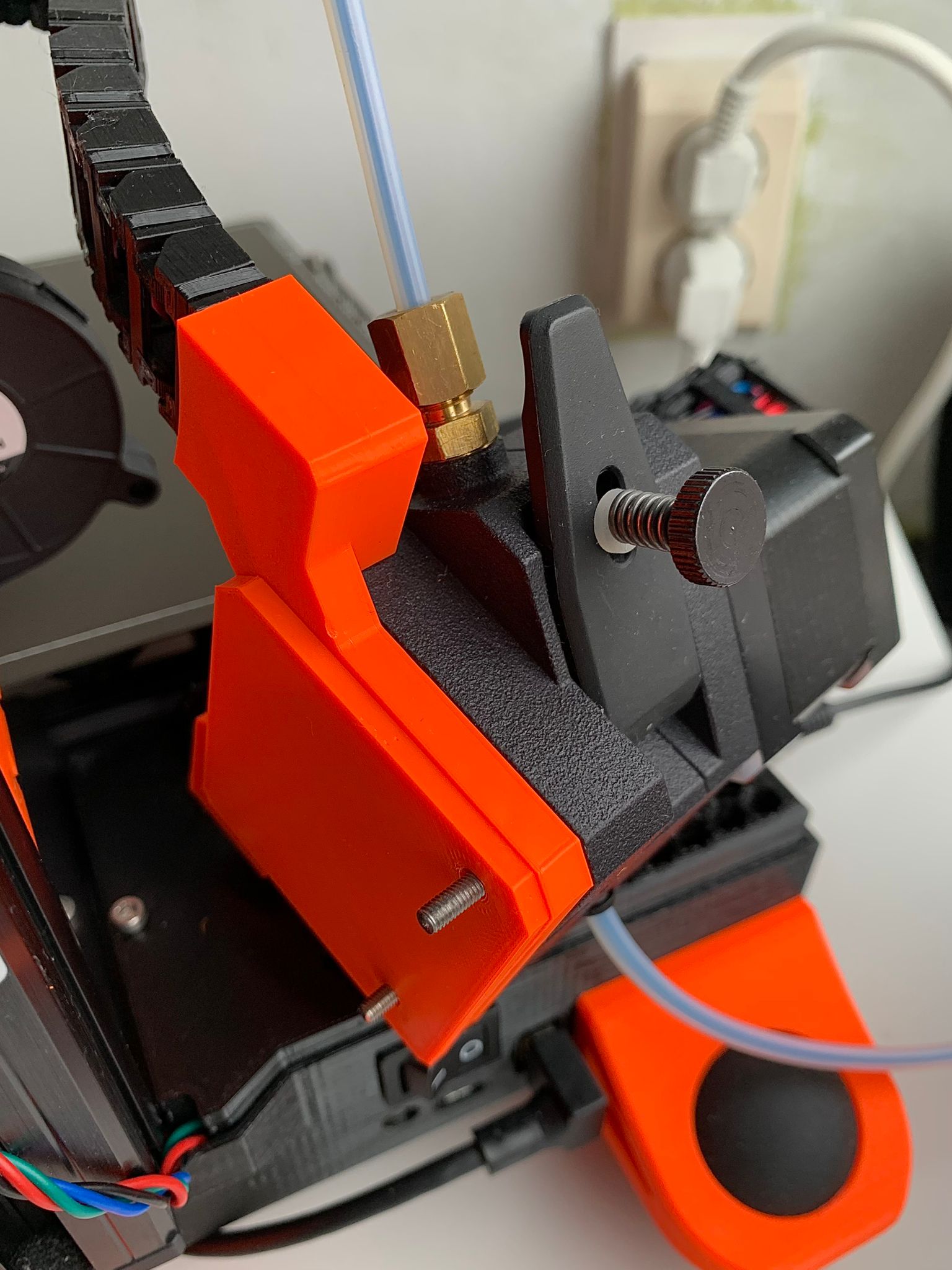

3. Giữ và căn chỉnh các bộ phận cùng với bộ đùn Bondtech bằng bu-lông M3x35mm (lỗ trên) và bu-lông M3x45mm (lỗ dưới). Đảm bảo cáp được luồn qua các bộ phận đã in (chừa một chút độ chùng cho cáp).
4. Siết chặt các vít vào xe đẩy Trục X của MINI/MINI+. Việc này có thể hơi khó khăn vì bạn phải căn chỉnh các vít và siết bộ đùn Bondtech cùng lúc (mẹo: siết vít trên trước và dùng nó để căn chỉnh vít dưới).
5. Tự kiểm tra (có vẻ như bộ phận in có thể hạn chế thể tích in của MINI/MINI+ khi lên tới 190mm, nhưng thực tế không phải vậy).

Cài đặt in:

Cài đặt in chất lượng PETG 0.2mm Prusaslicer tiêu chuẩn, mật độ lưới 20% (Grid), không cần hỗ trợ và in bằng Prusament PETG Orange.
