[Demo] Gói Khí Động Học Nâng Cao OpenRC F1

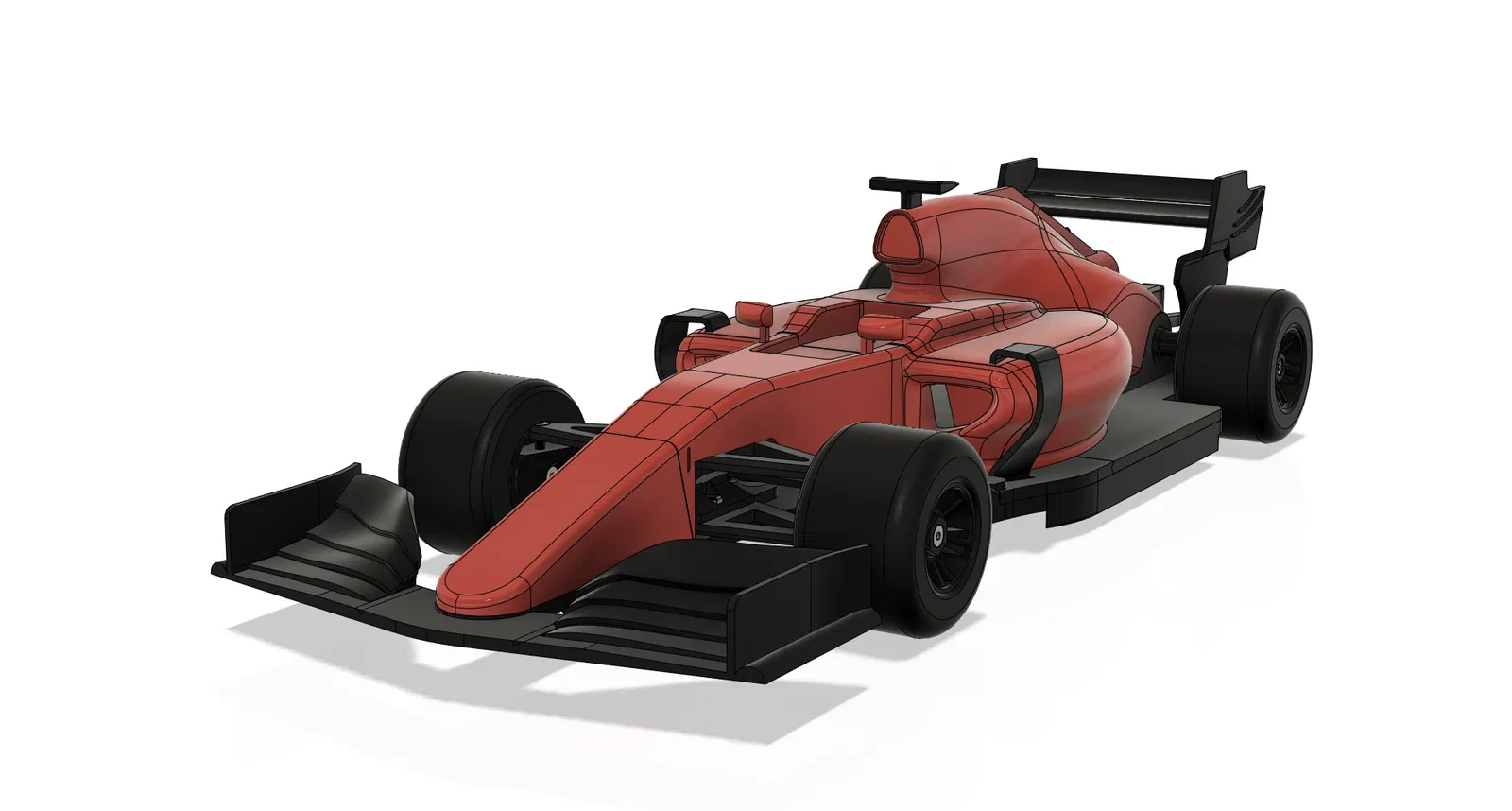

Xin chào! Sau hơn một năm sử dụng tuyệt vời chiếc OpenRC F1 do Daniel Noree thiết kế, chúng tôi quyết định thử sức với việc thiết kế một bộ khí động học hoạt động cho dự án này, và đây là thành quả!

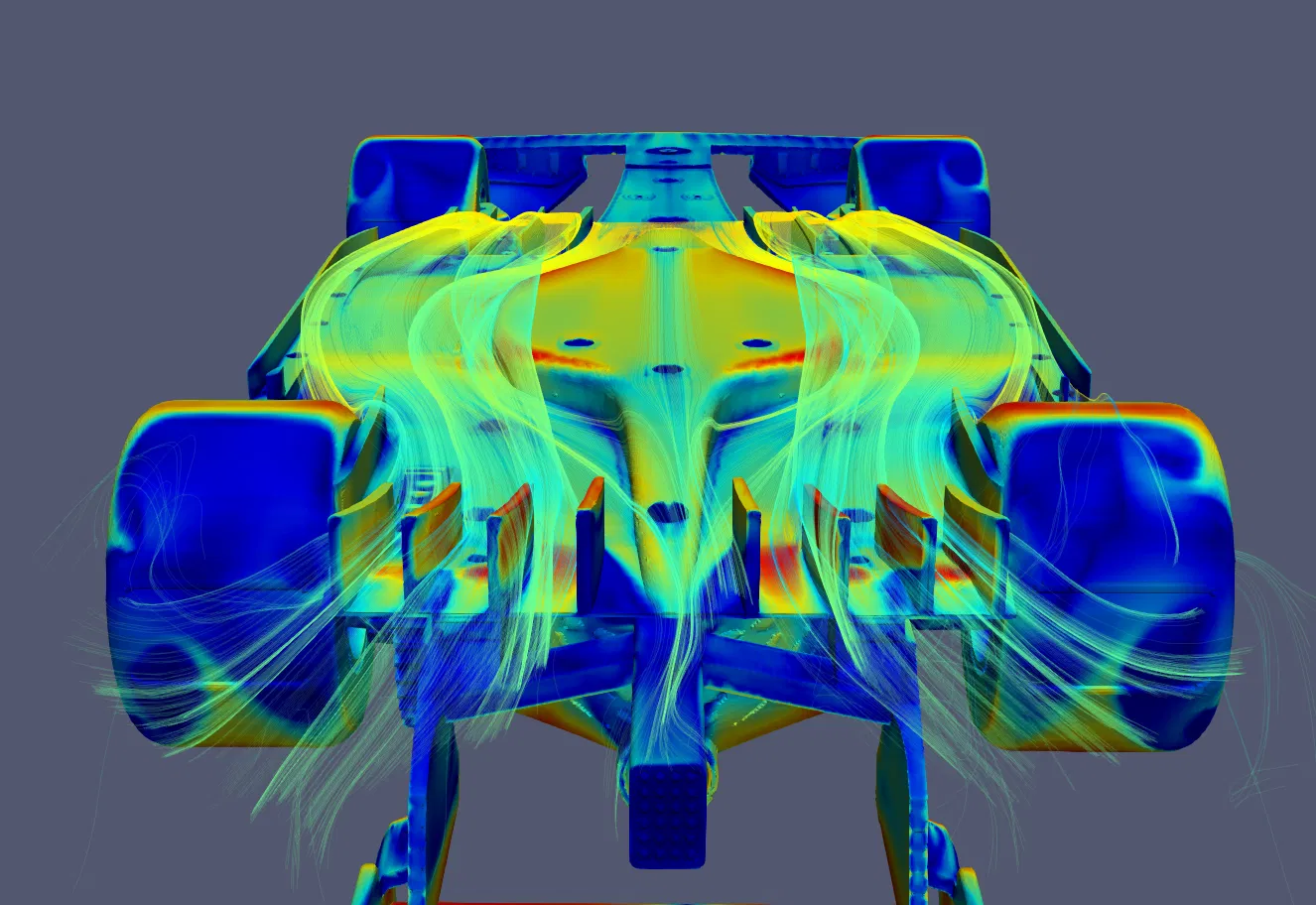

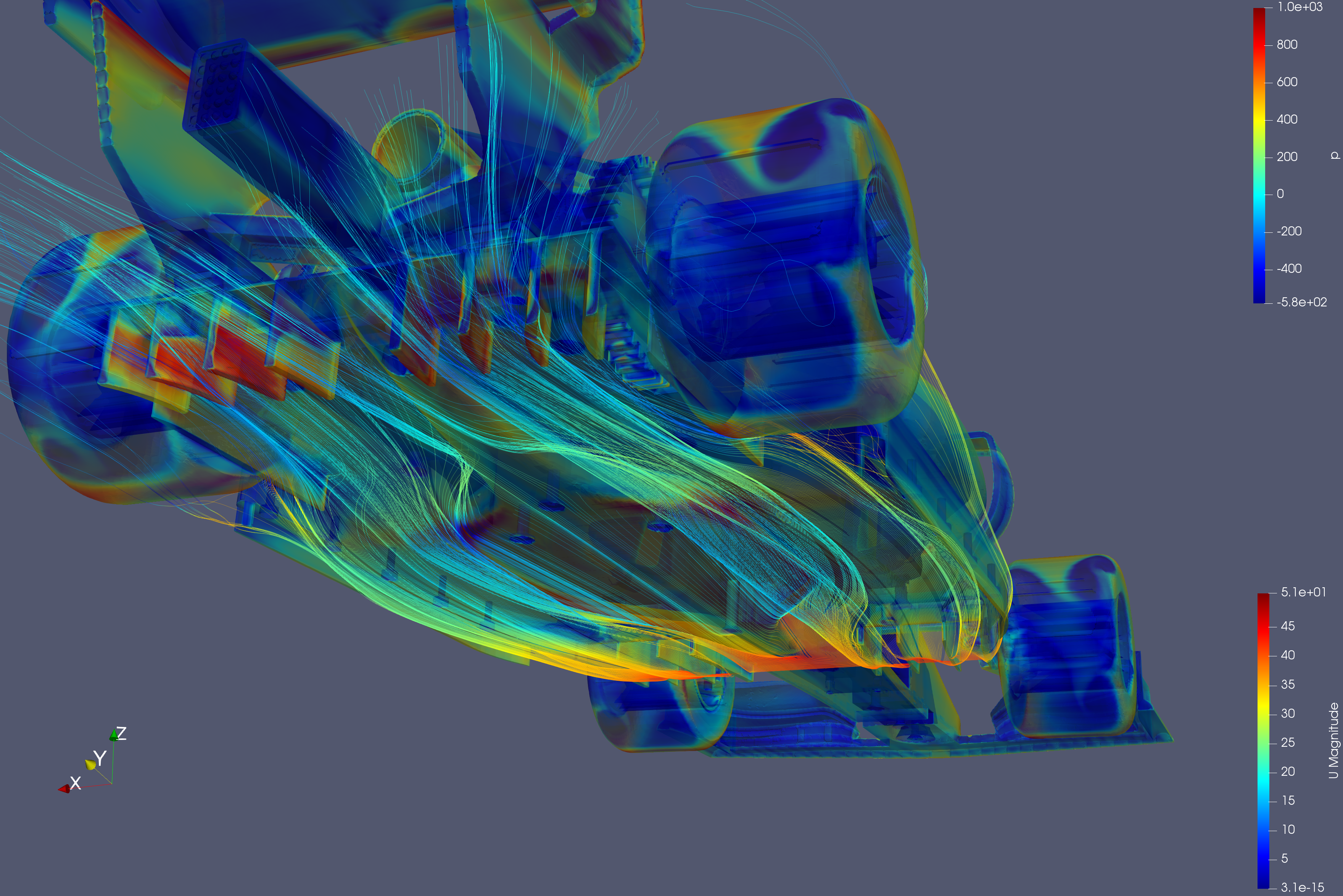

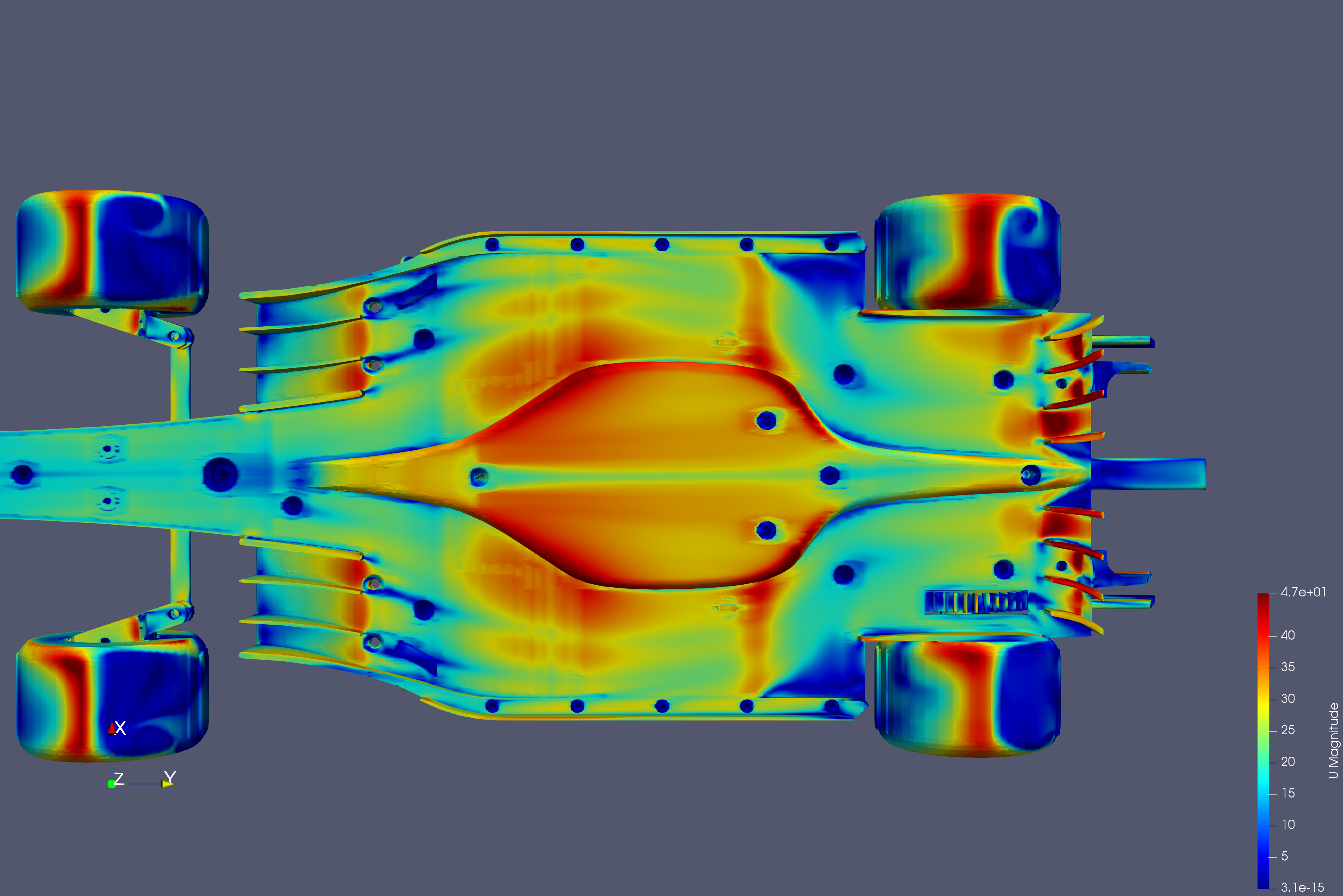

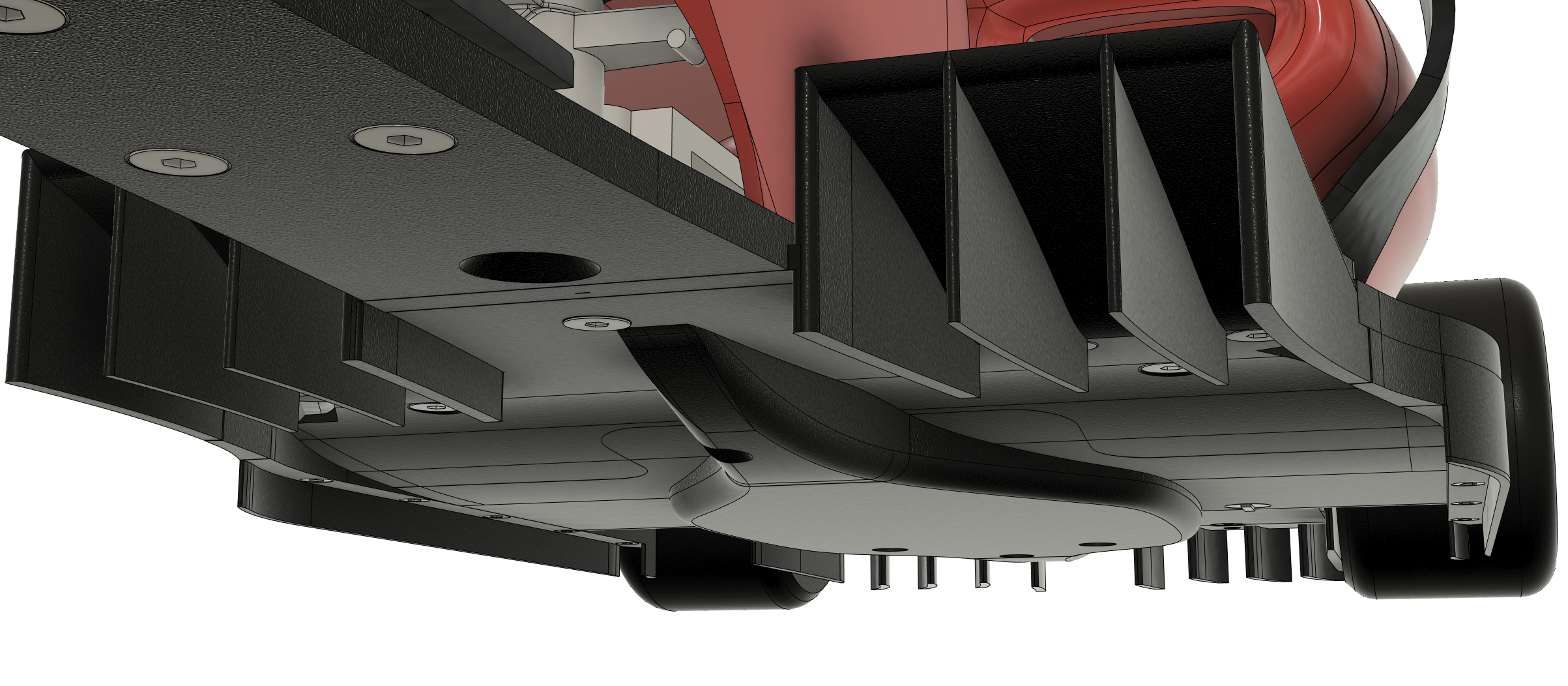

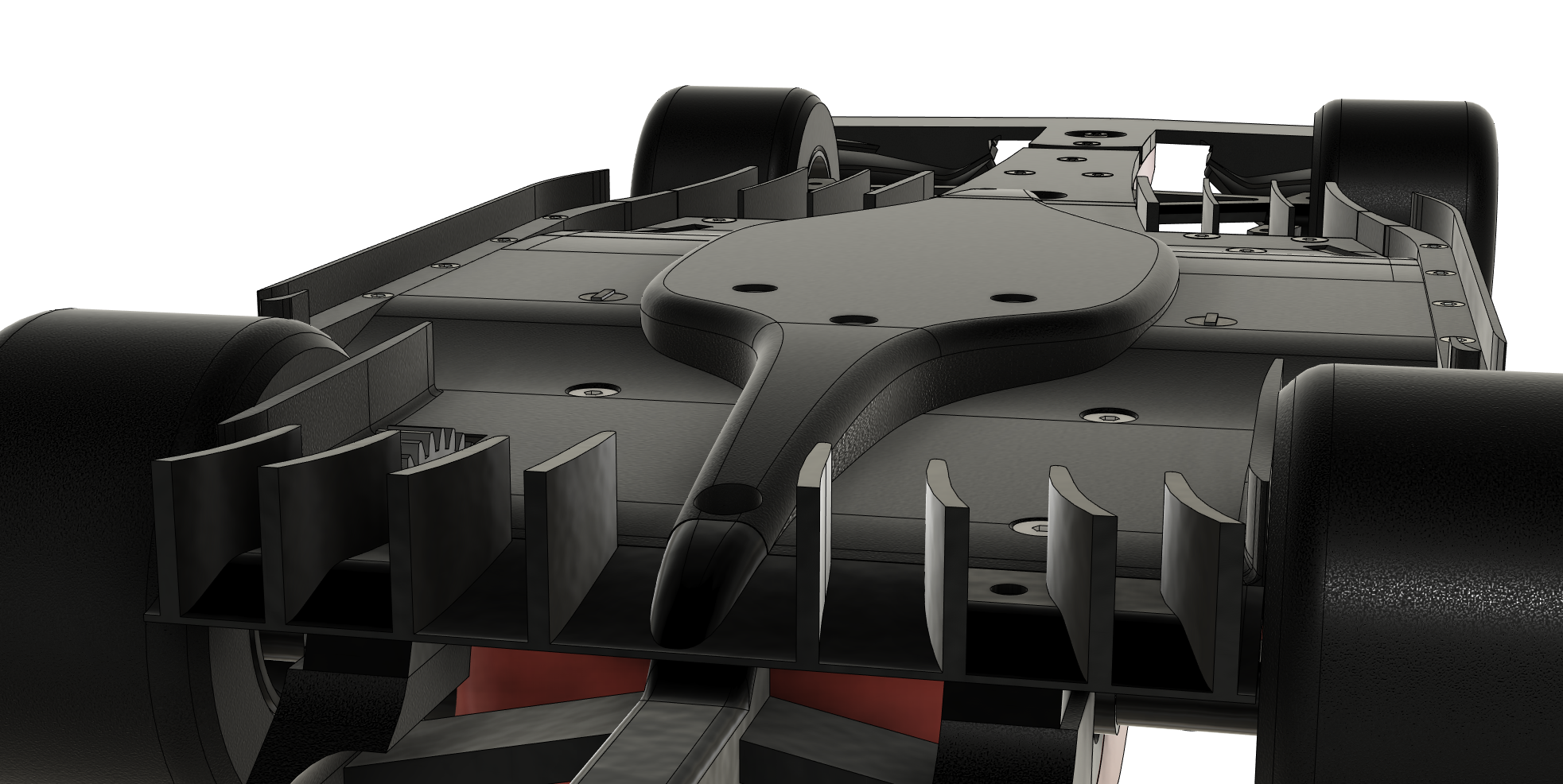

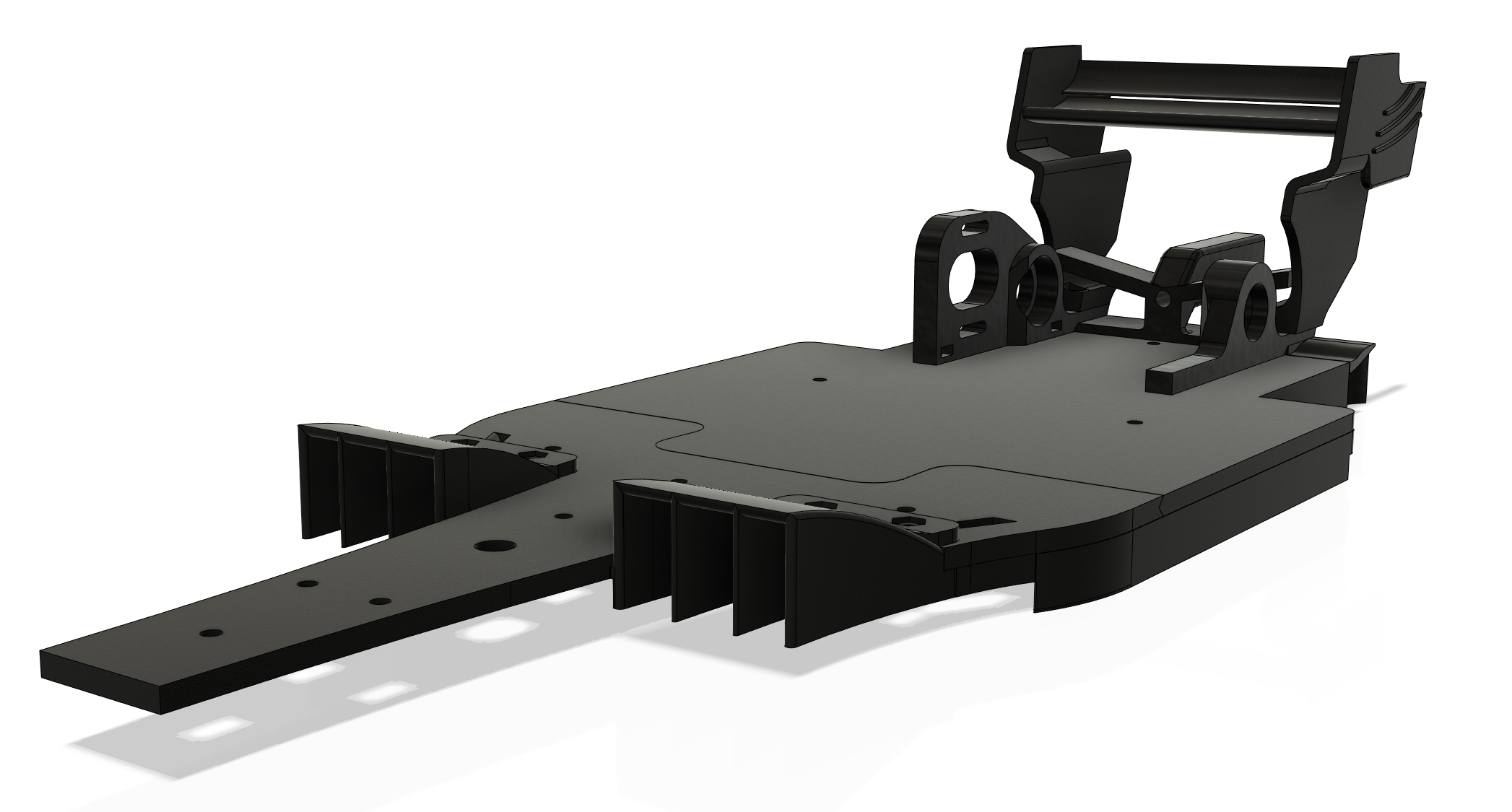

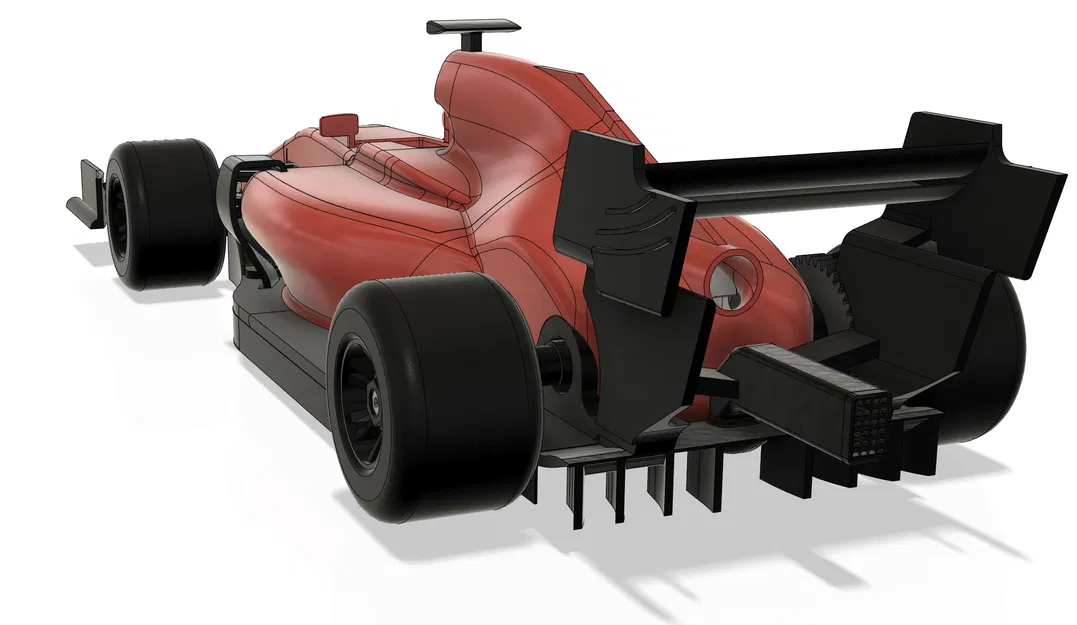

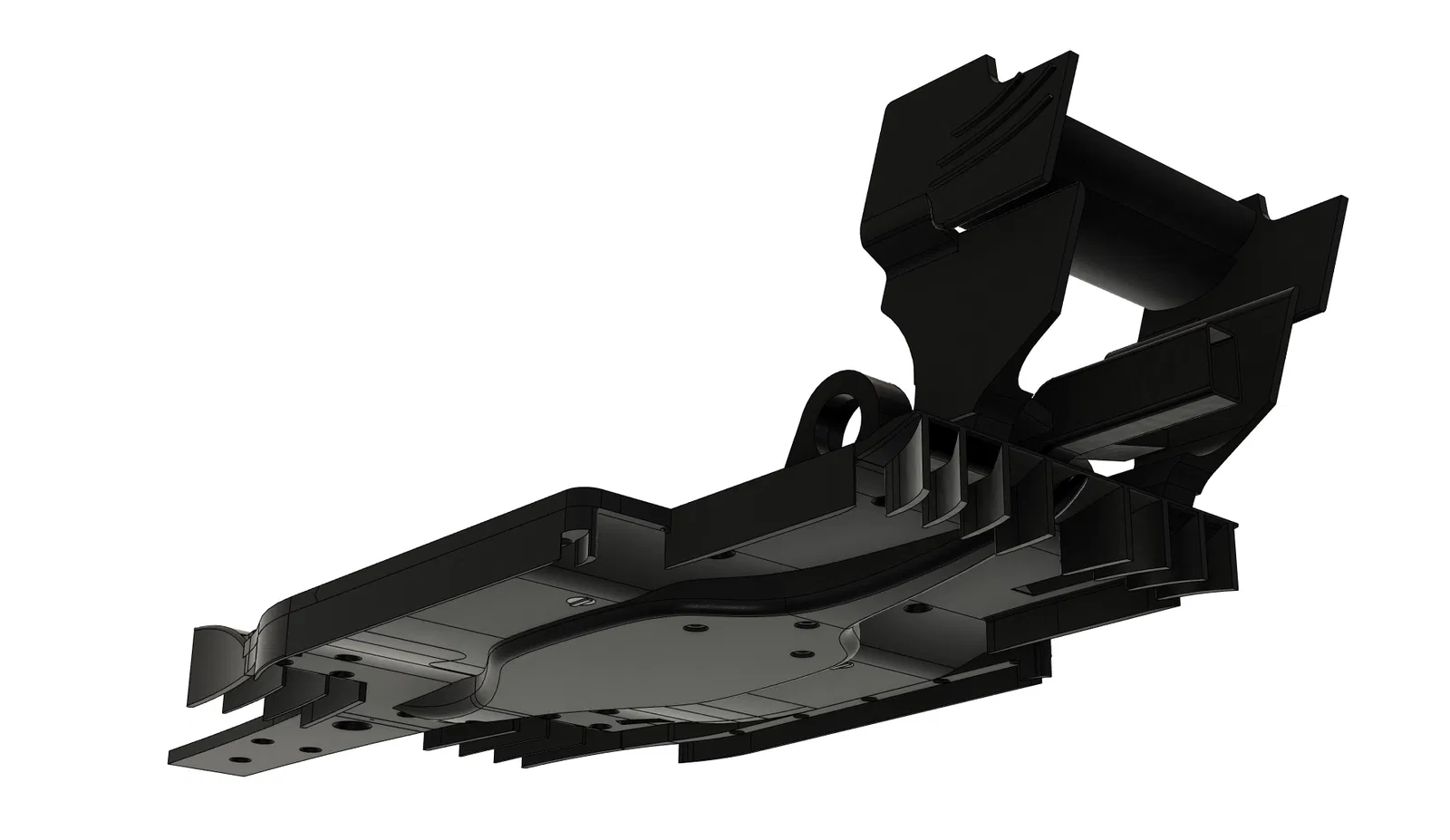

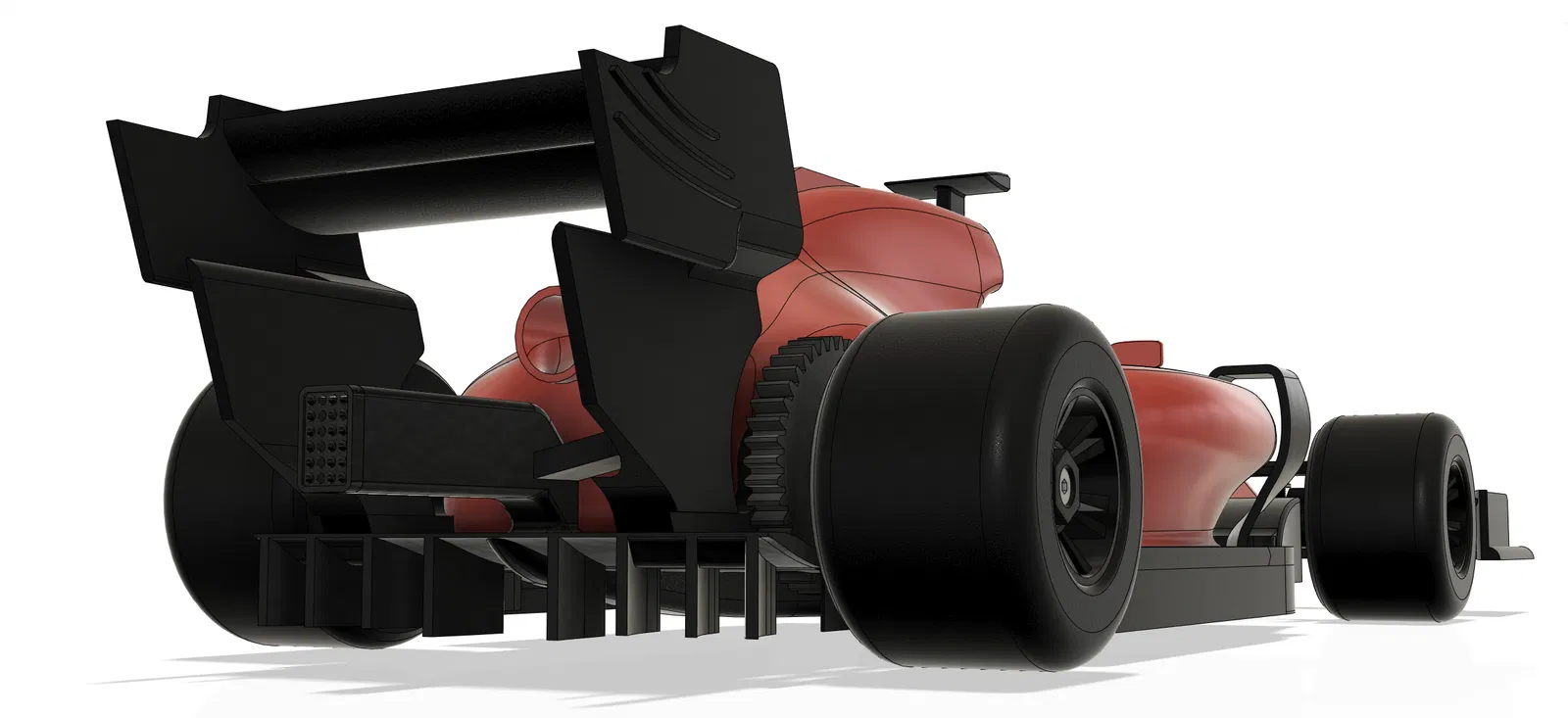

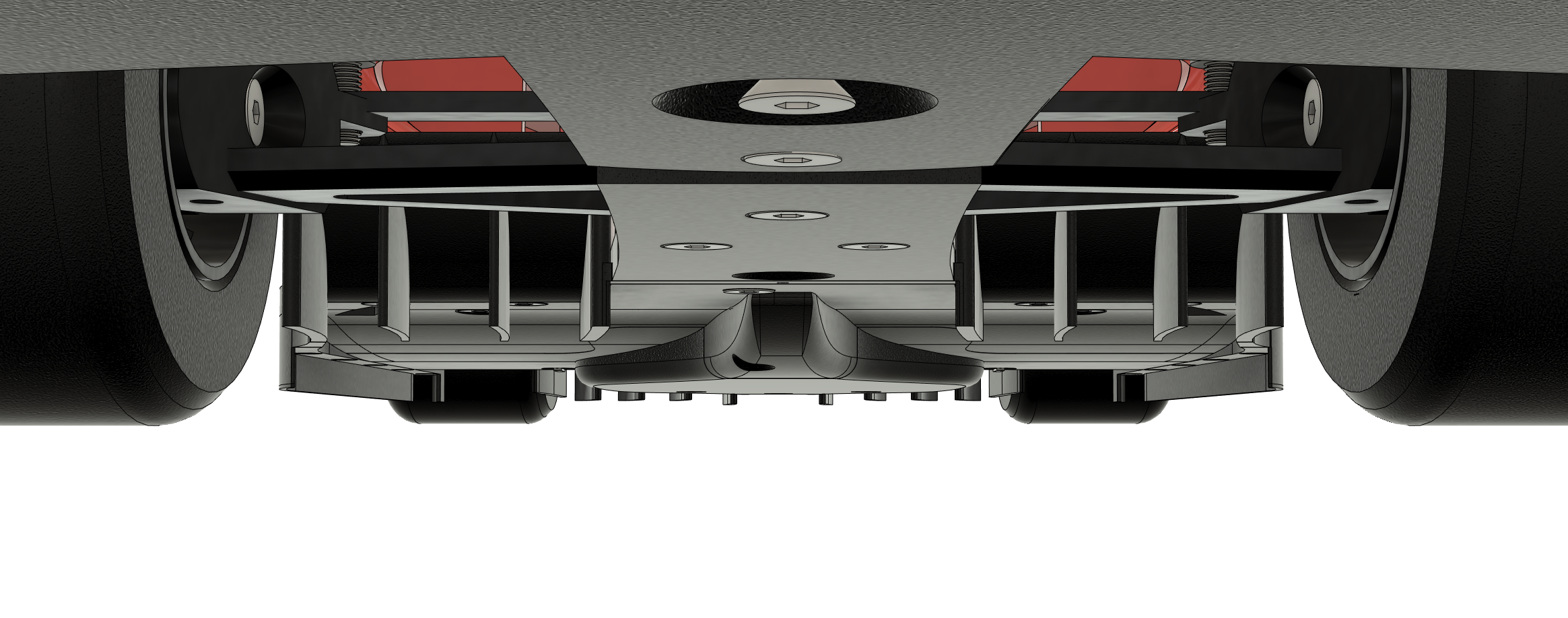

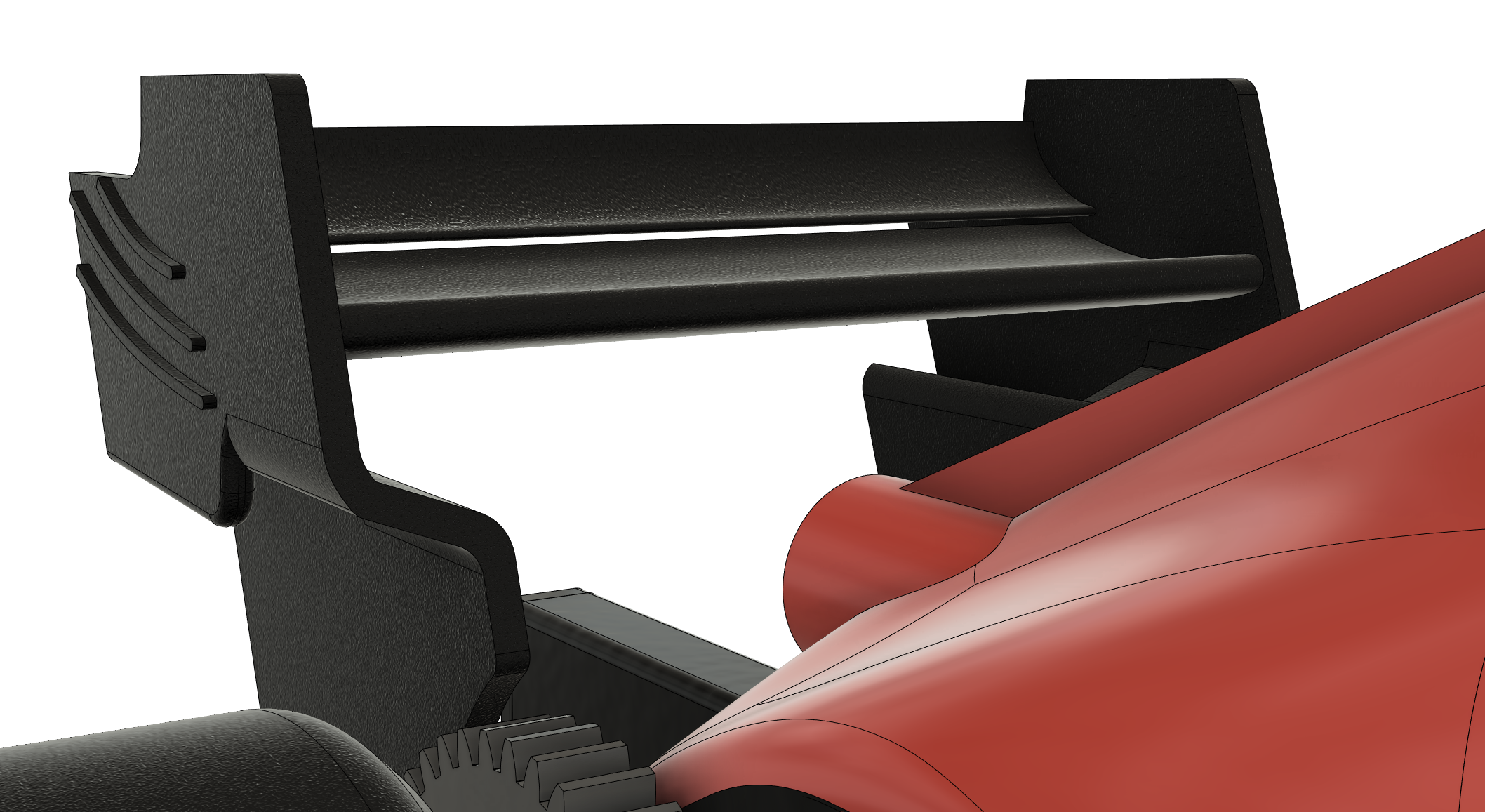

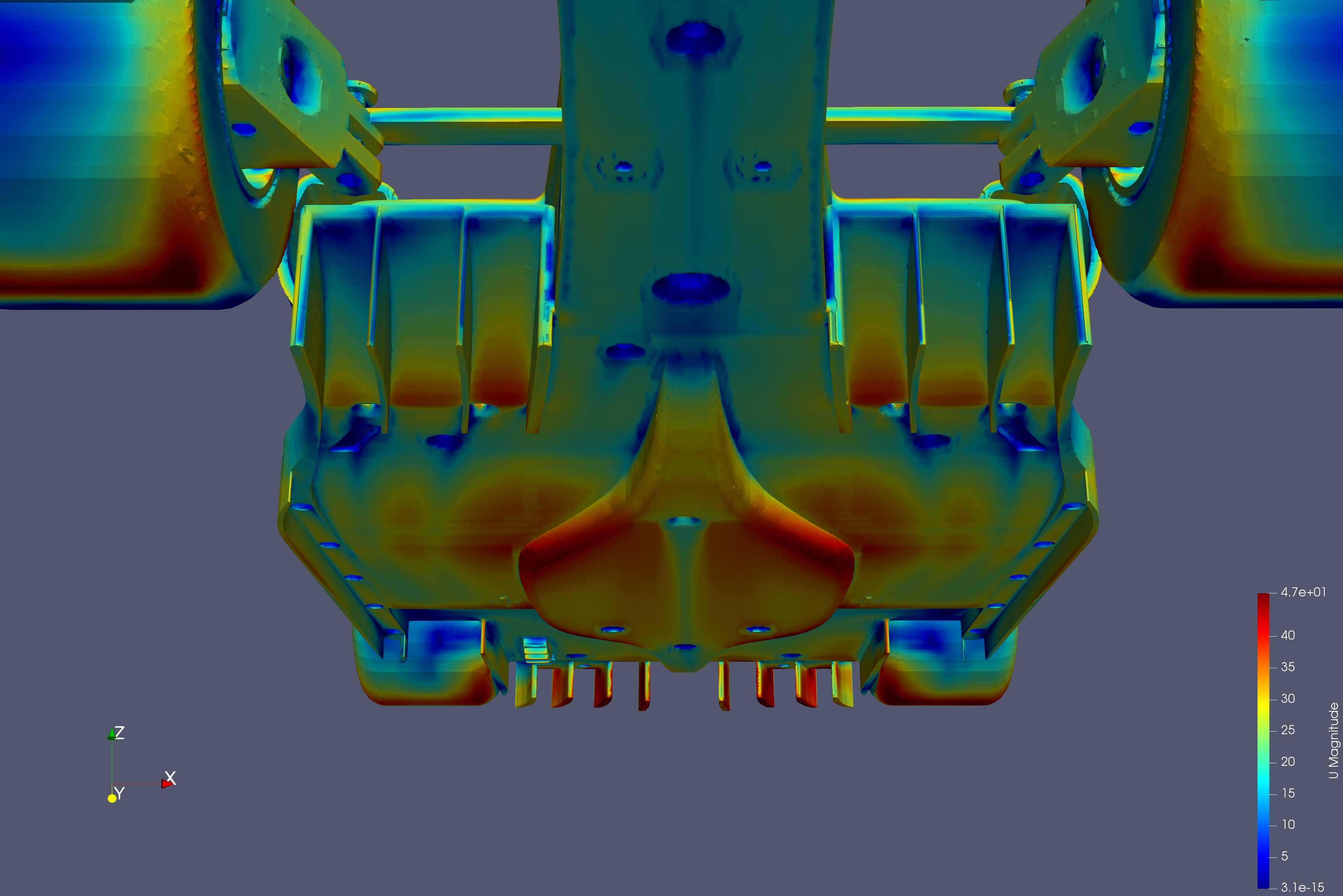

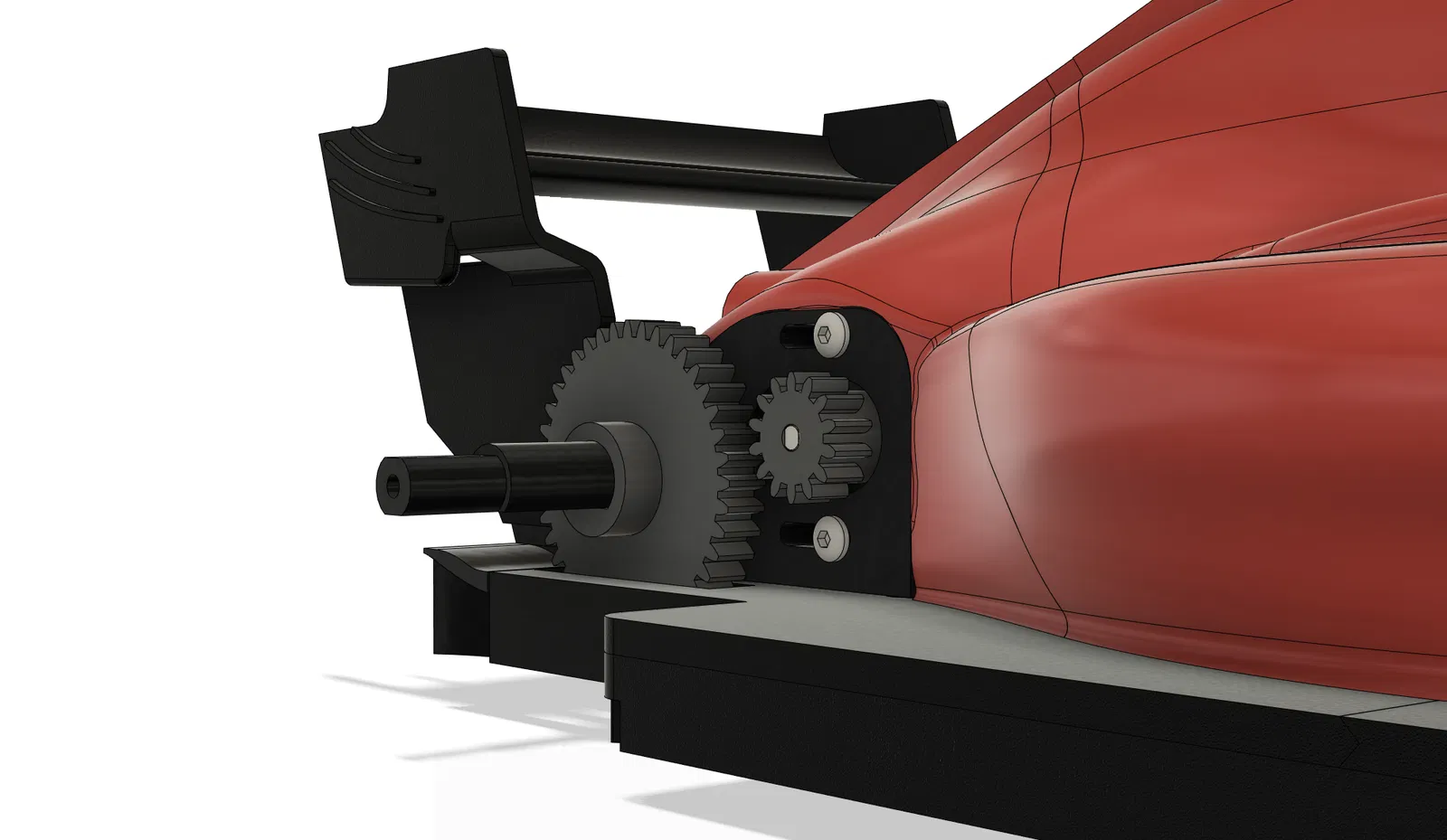

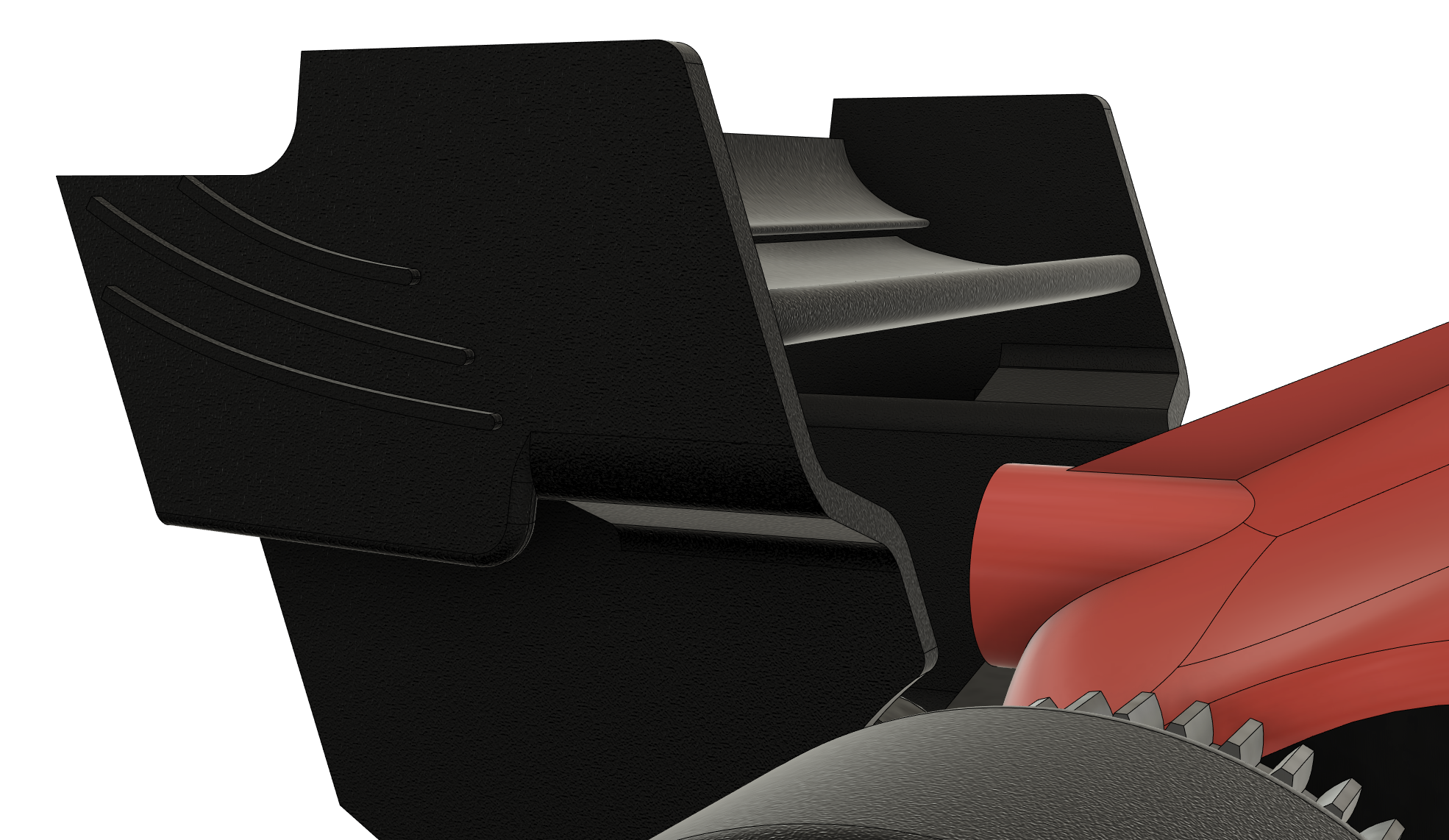

Đây là bộ sàn hiệu ứng mặt đất hoạt động với các bộ phận hai bên sườn, bộ khuếch tán và cánh gió sau có cấu hình khí động học kép hoạt động. Nó đã được thử nghiệm trên nhiều cấu hình xe và mặt đường khác nhau. Bạn cũng có thể xem các mô phỏng CFD mà chúng tôi đã thực hiện trong thư viện ảnh. Nó thực sự hút chiếc xe xuống mặt đường khi chạy ở tốc độ cao, giúp cải thiện đáng kể độ ổn định ở tốc độ cao. Nó được thiết kế cho lốp Tamiya F104, với không gian thử nghiệm hạn chế, chúng tôi đã thiết lập được Vmax 70kmh, điều này đạt được nhờ sự ổn định do lực ép xuống tạo ra và loại bỏ đáng kể vấn đề xe bị quay vòng ở các khúc cua. (Vmax có thể cao hơn nếu chúng tôi tìm được khu vực thử nghiệm dài hơn).

Chúng tôi cũng thiết kế giá đỡ cho servo lớn và mạnh hơn, có độ bền cao hơn và không bị mỏi khi chạy tốc độ cao.

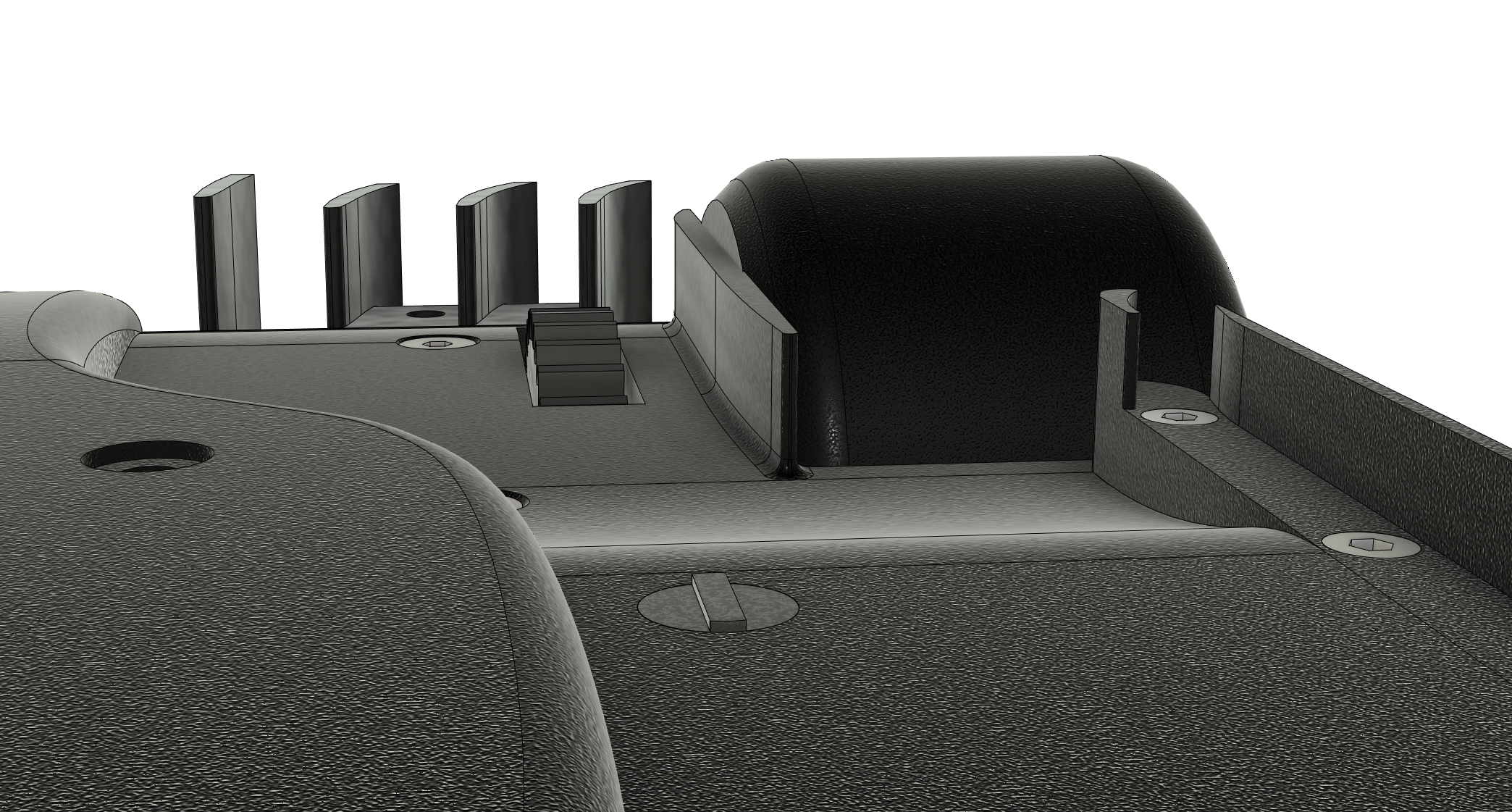

Cân nhắc rằng các bộ phận sàn tạo ra lực ép khí động học phải được treo càng thấp càng tốt so với mặt đường. Vì lý do này, bộ phận sàn trong thiết kế của chúng tôi có khoảng hở khoảng 5mm, sỏi nhỏ không phải là vấn đề, nhưng chúng tôi khuyên bạn nên lái xe trên các khu vực có mặt đường nhựa/bê tông.

Chúng tôi quyết định phát hành miễn phí bộ khuếch tán phù hợp với OpenRC nguyên bản để mọi người đều có thể sử dụng. Nếu bạn muốn xem toàn bộ bộ khí động học, nó có sẵn trên Cults3D:

Gói Khí Động Học Nâng Cao OpenRC F1

Cài đặt đề xuất:

• Bộ khuếch tán - (TPU 96A RẤT cứng, bạn có thể in bằng PETG, nhưng chúng tôi không đảm bảo tuổi thọ lâu dài của bộ phận này), độ điền đầy 100%, lớp dày 0.2
• Nắp bộ khuếch tán - độ điền đầy 100%, có hỗ trợ, thay đổi filament ở lớp cụ thể, lớp dày 0.1
• Nắp bộ khuếch tán cho LED - (PLA trong suốt, thiết kế cho LED nhấp nháy 5mm) độ điền đầy 100%, không hỗ trợ, lớp dày 0.1
• Giá đỡ trục bánh xe - độ điền đầy 60%, lớp dày 0.2
