Giá đỡ cuộn dây & Cổng luồn dây ngược cho Bear Upgrade

Giá đỡ cuộn dây đơn giản gắn bên hông V-slot với tùy chọn gắn reverse bowden cho Bear Upgrade, được sửa đổi để vừa với khớp nối M5 nguyên bản (PC4-M5) mà Prusa dùng cho vỏ MMU2.

In:

• 1x Đế (Base.stl)
• 1x Con lăn (Roller.stl)
• 2x Nắp (Cap.stl)
• 1x Cổng luồn dây ngược (Reverse Bowden.stl)

Phần cứng:

• 3x Vít đầu nút M5x10
• 3x Đai ốc V-slot M5
• 2x Vòng bi tiêu chuẩn 608
• 2x Vít đầu mũ M3x8
• 1x Khớp nối M5 cái (http://lecktor.com/en/nuts/159-tappex-microbarb-m5-pack-of-10.html)

Hướng dẫn lắp giá đỡ cuộn dây:

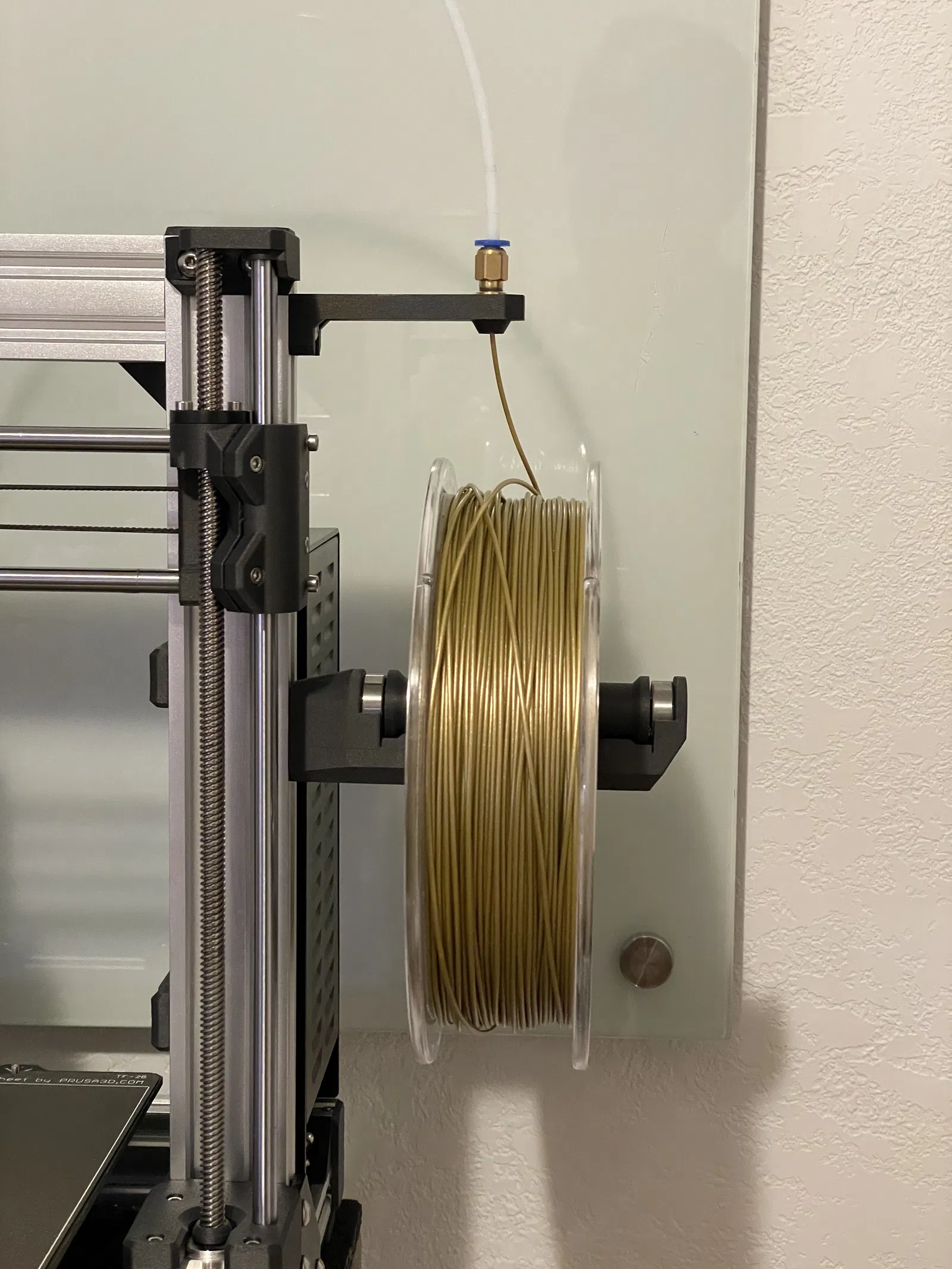

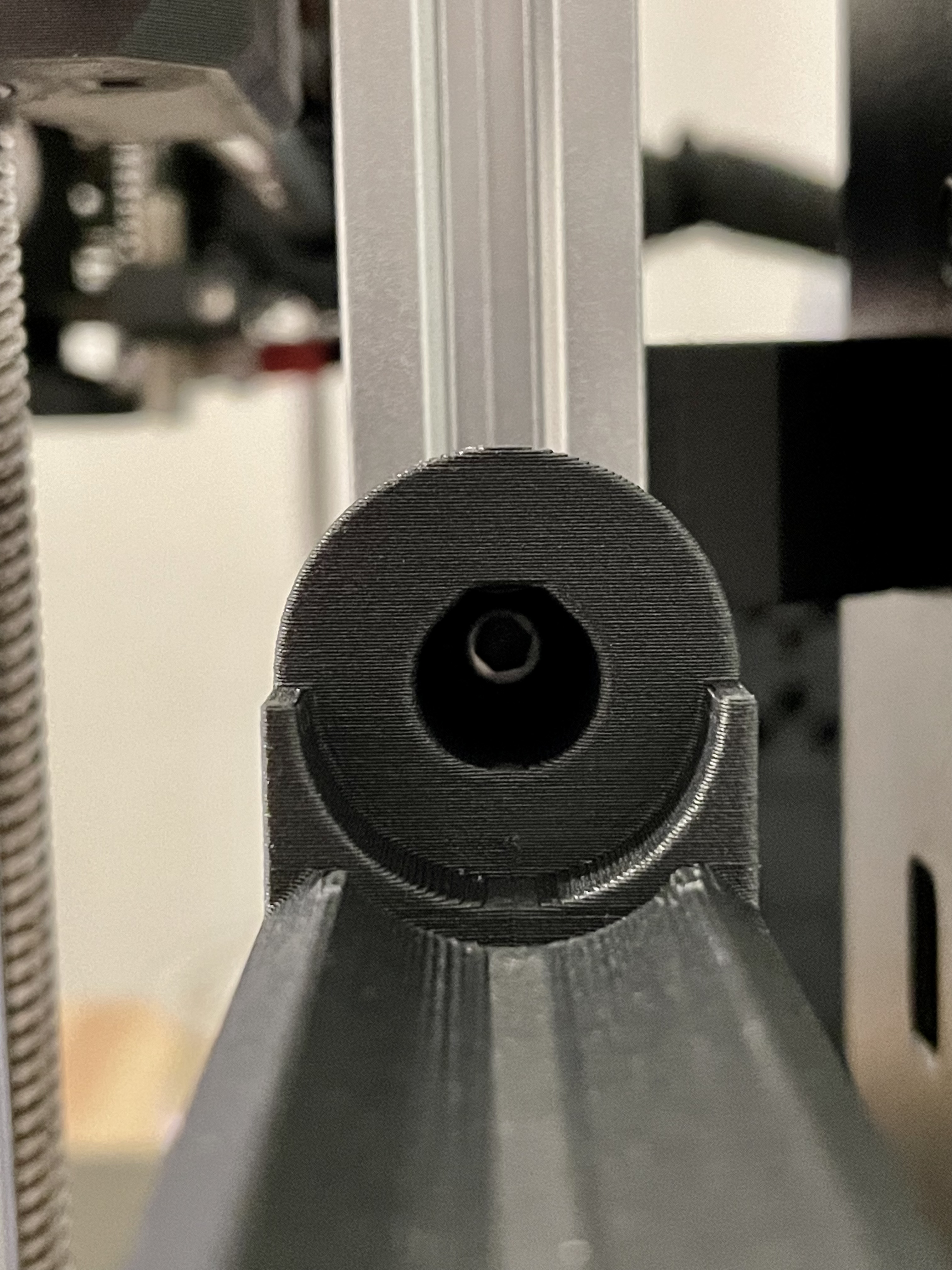

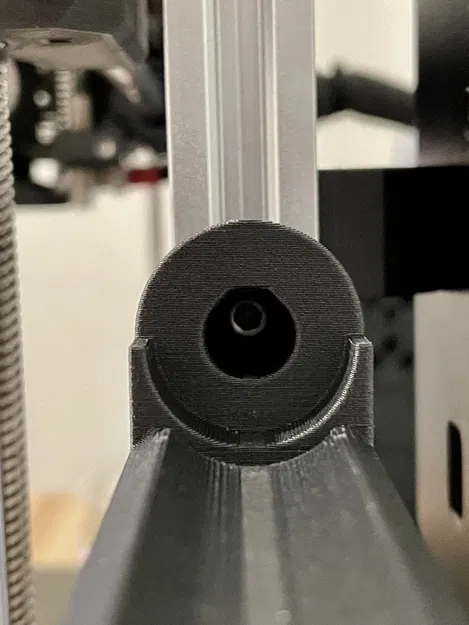

1. Gắn đế vào cạnh khung V-slot bằng hai vít M5 và đai ốc (xem hình 3)

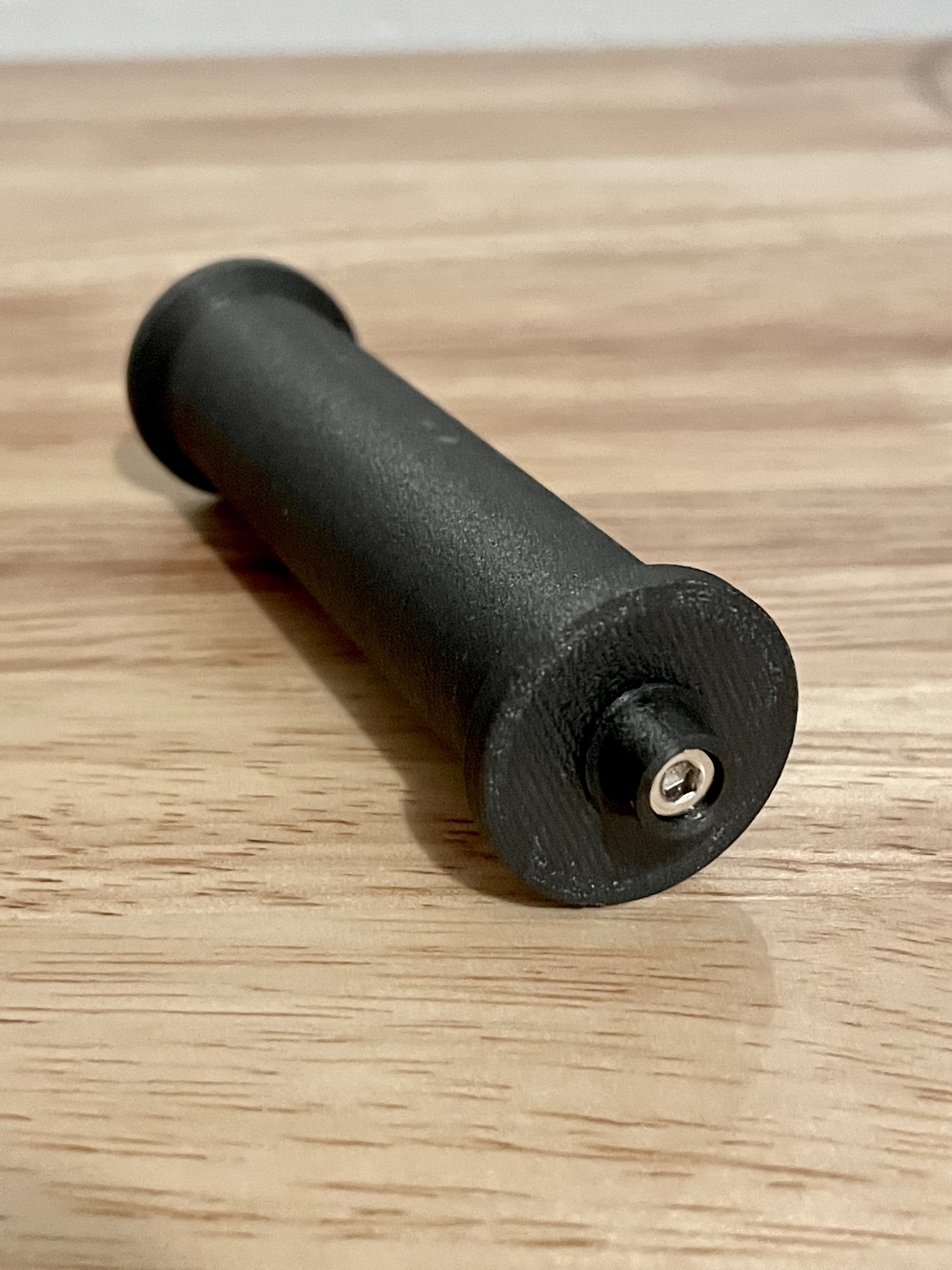

2. Lắp con lăn cuộn dây bằng một vít M3 để gắn mỗi nắp vào một đầu của con lăn (xem hình 4)
3. Luồn các vòng bi vào hai đầu của con lăn

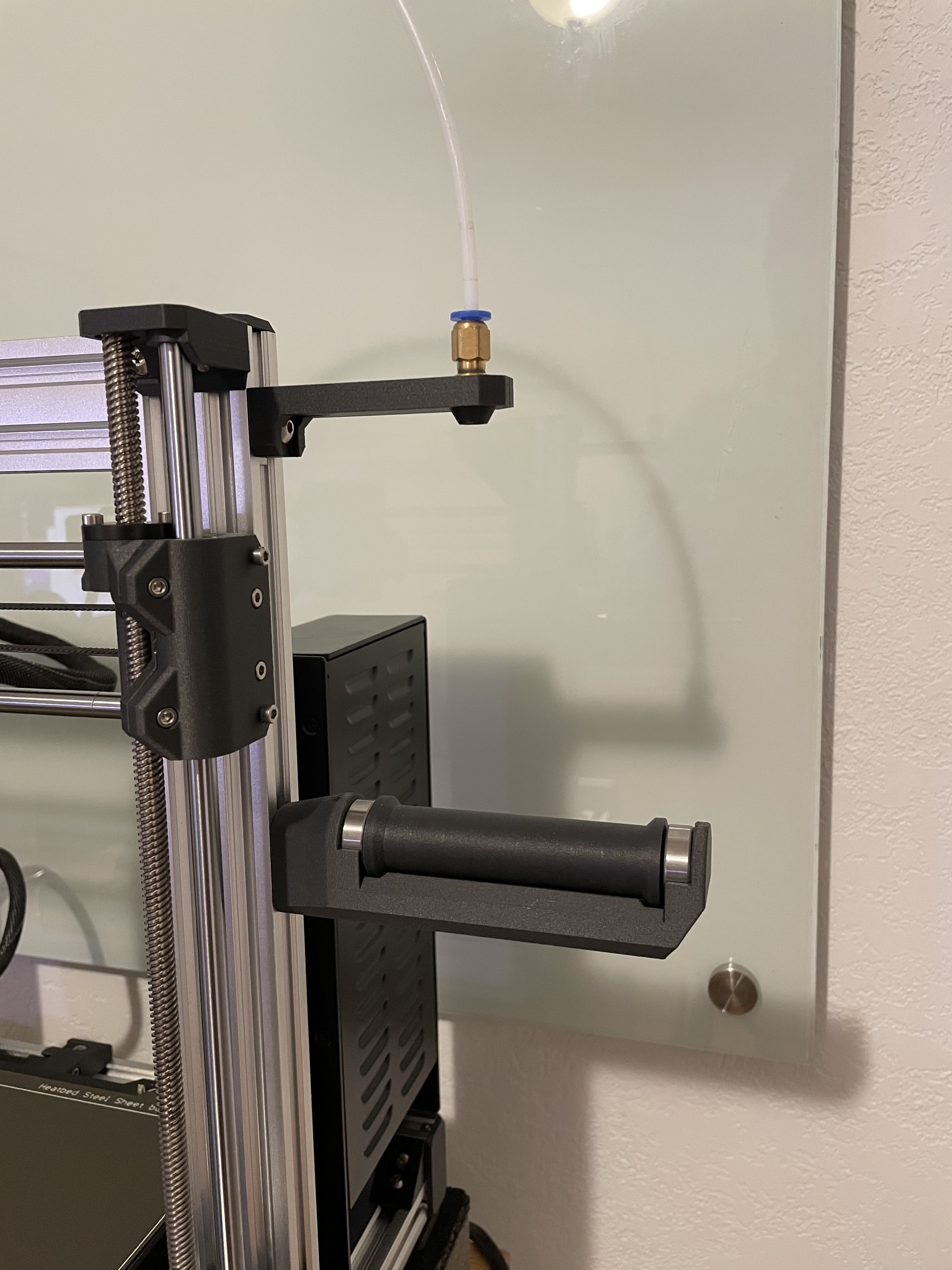

4. Đặt con lăn đã lắp vào đế (xem hình 2)

Hướng dẫn lắp cổng luồn dây ngược:

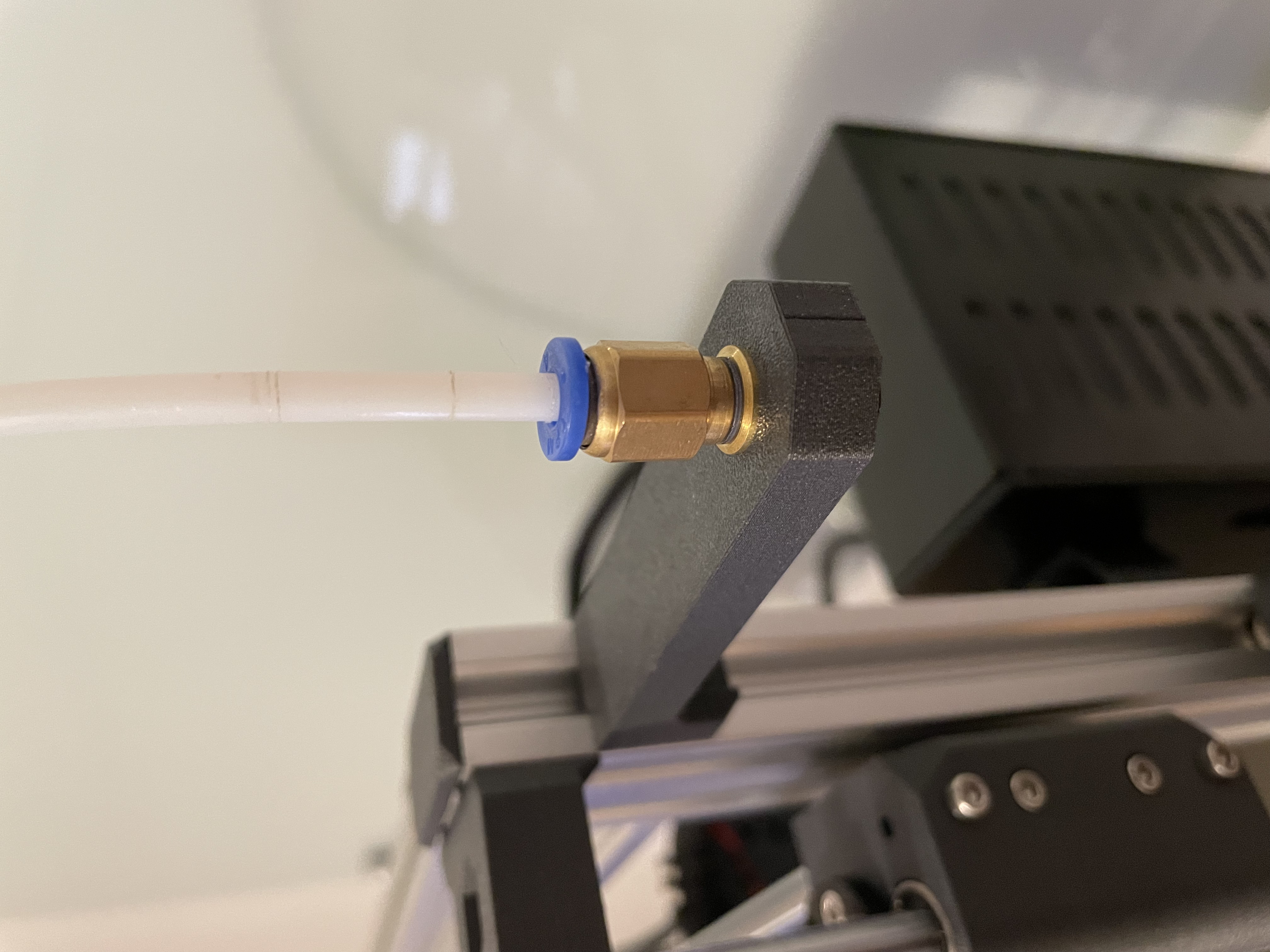

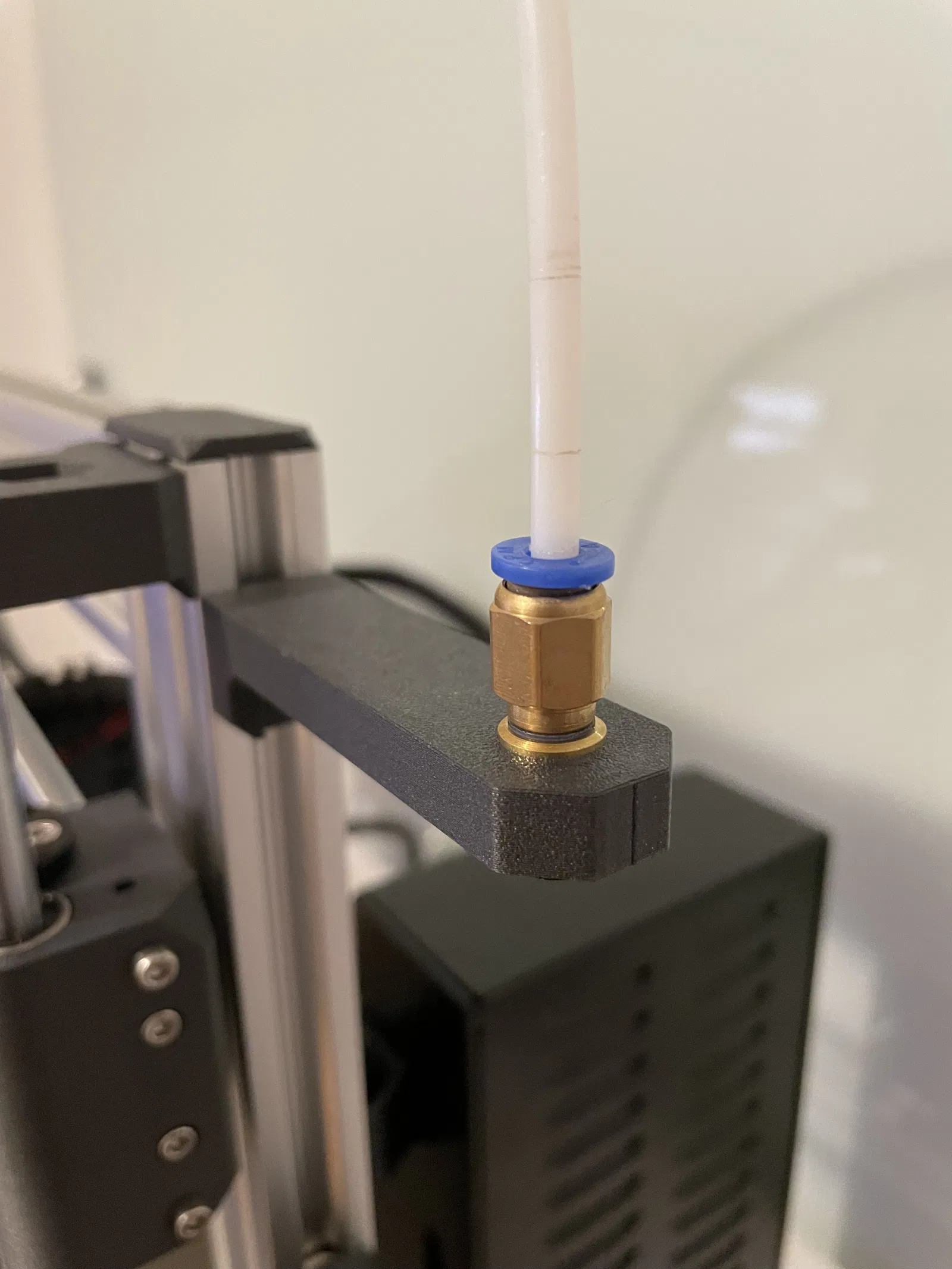

1. Dùng mỏ hàn cẩn thận làm nóng và gắn khớp nối M5 cái vào bộ phận gắn cổng luồn dây ngược (xem hình 5)
2. Sử dụng cùng hướng dẫn có tại https://github.com/gregsaun/bear_extruder_and_x_axis/tree/master/optional_parts/reverse_bowden
