Gia cố góc cho máy bay RC

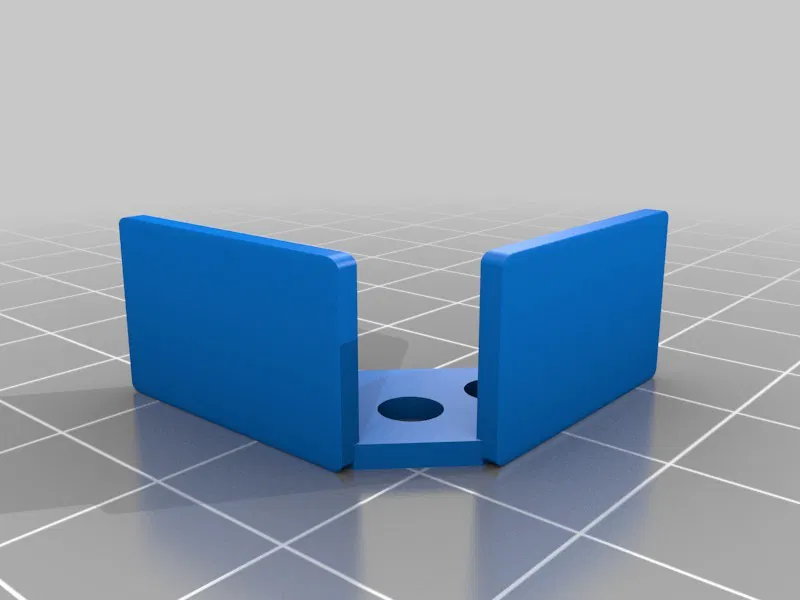

Đây là một bộ phận gia cố góc 90° bên trong dành cho máy bay RC "foamie" sử dụng ống giấy carton vuông. Cụ thể, tôi đã thiết kế bộ phận này cho chiếc Experimental Airlines Axon để giữ cho các ống thân máy bay vuông góc và chống bị oằn.

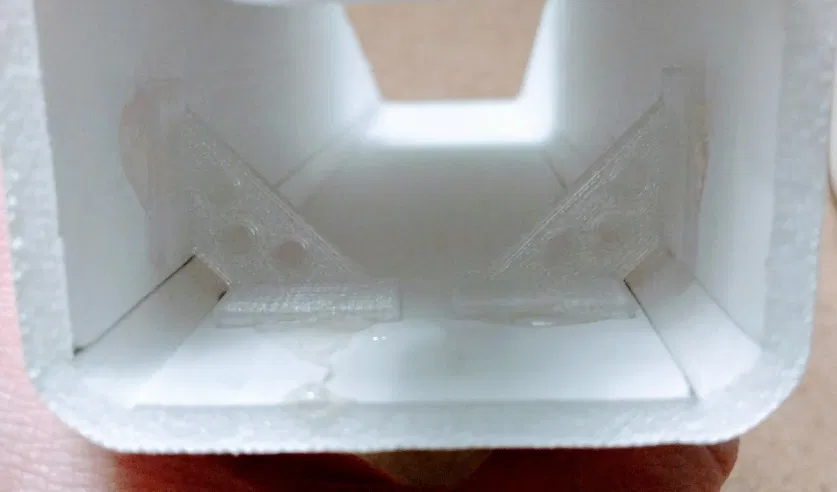

Bộ phận gia cố này nặng khoảng 1,2g mỗi cái (in bằng PETG), và dễ dàng gắn bằng keo nóng. Một cặp bộ phận gia cố có thể đặt cạnh nhau (xem hình) trong ống giấy carton hình vuông có kích thước ngoài danh định là 68-70 mm.

Chúng cũng có thể dùng làm vách ngăn nhỏ để gắn các bộ phận nhỏ, và có ba lỗ nhỏ để luồn dây điện, cần đẩy, v.v.

Cài đặt In

Máy in:

Monoprice Maker Select

Rafts:

Không

Supports:

Không

Độ phân giải:

0,25 mm

Infill:

100%

Ghi chú:

Tôi đã in bộ phận của mình bằng PETG để có độ đàn hồi cao hơn, nhưng ABS hoặc PLA cũng có thể dùng được.

Trong Simplify3D, tôi đặt cài đặt 30% infill dạng lưới chữ nhật với 2 lớp viền ngoài, và 2 lớp trên cùng và dưới cùng (mỗi loại), nhưng với kích thước đáy, phần lấp đầy khe hở về cơ bản làm cho nó trở thành một bộ phận có infill 100%, nặng khoảng 1,2g.

Sau khi In

Tháo khỏi bàn in, cắt bỏ bất kỳ vật liệu thừa nào và lắp vào bất cứ nơi nào cần gia cố góc 90°, sử dụng chất kết dính bạn chọn.

Cách tôi thiết kế

Thiết kế trong Tinkercad.

Danh mục: Xe R/C
