Chân đế cao su cho Ender 3 (Cao hơn)

CẬP NHẬT (04 Thg 4, 2020) Một năm sau, các chân đế hở vẫn hoạt động tốt trên Ender 3 của tôi. Cũng không ngạc nhiên lắm, vì chúng không quá đàn hồi, nhưng biết rằng một thiết kế ổn định trước khi đặt máy in của bạn lên đó thì tốt rồi!

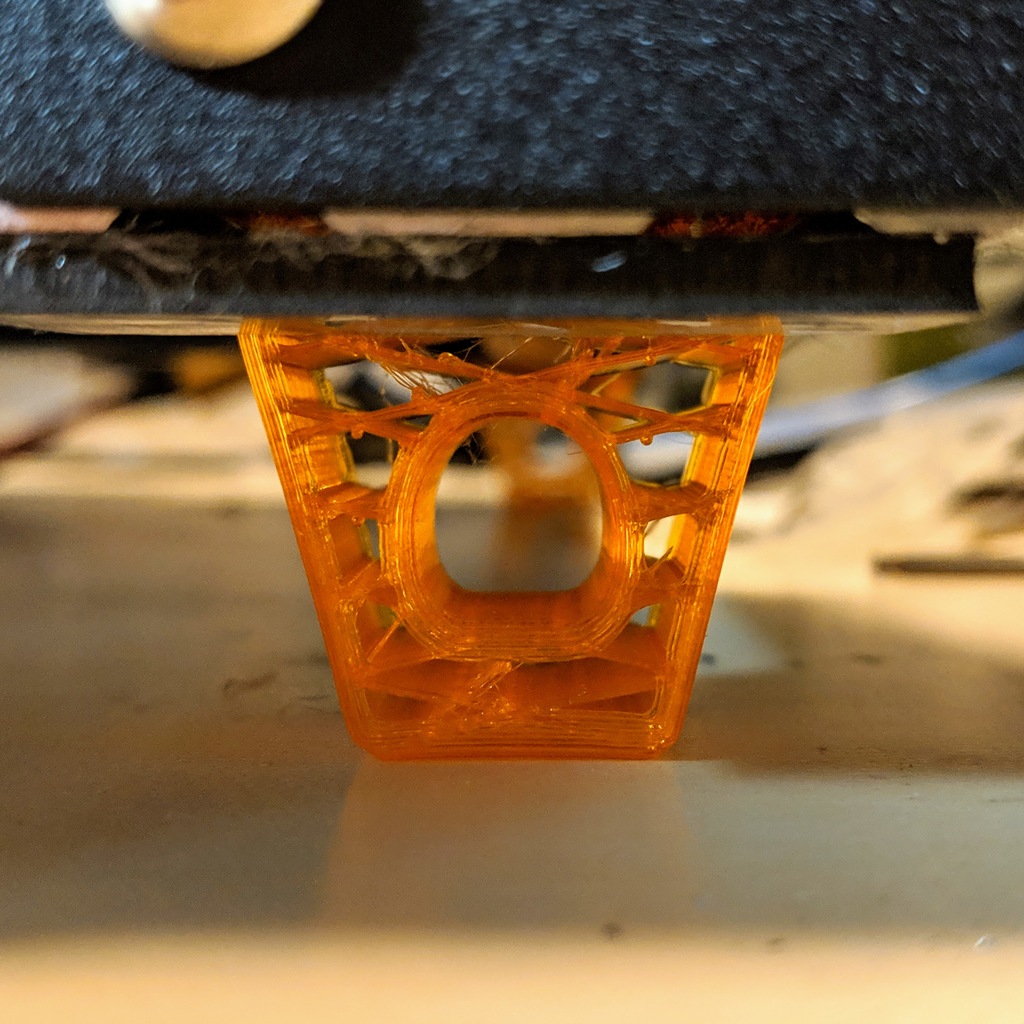

CẬP NHẬT (13 Thg 4, 2019): Đính kèm ảnh là phiên bản 25 mm được lắp vào Ender 3 của tôi sau khi in bằng TPU SainSmart màu Cam sử dụng một số cài đặt không chính thống. Xem Cài đặt In bên dưới để biết thêm chi tiết.

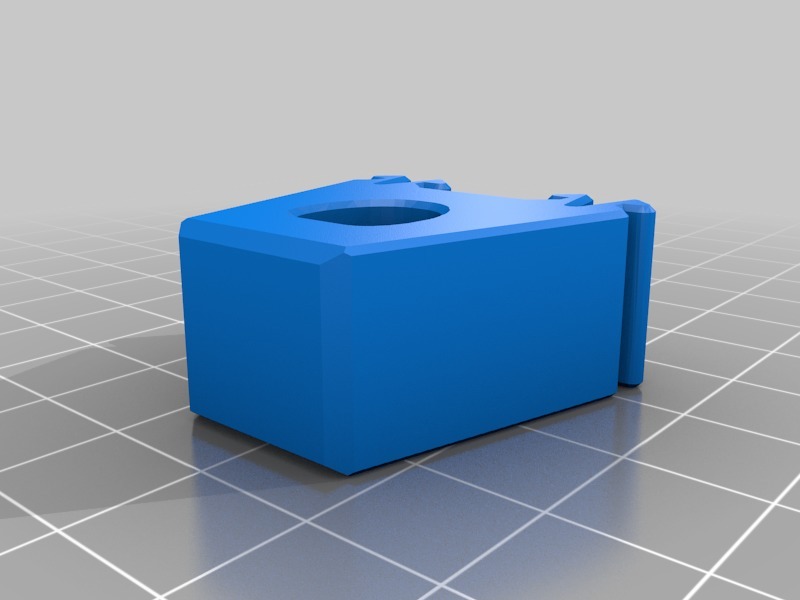

Ban đầu được thiết kế bởi C3D_Miguel trên Thingiverse, các chân đế này được thiết kế để gắn hoặc trượt vào khung nhôm định hình của Creality Ender 3 và, nếu in bằng sợi dẻo, giúp giảm rung động máy in. Bản gốc cao khoảng 18 mm (không bao gồm các tab giữ).

Tôi muốn có thêm chiều cao để có thể sử dụng phiên bản cao của Hộp điều khiển Ender 3 của Mvieleers, cái mà cần khoảng trống ≥ 20 mm.

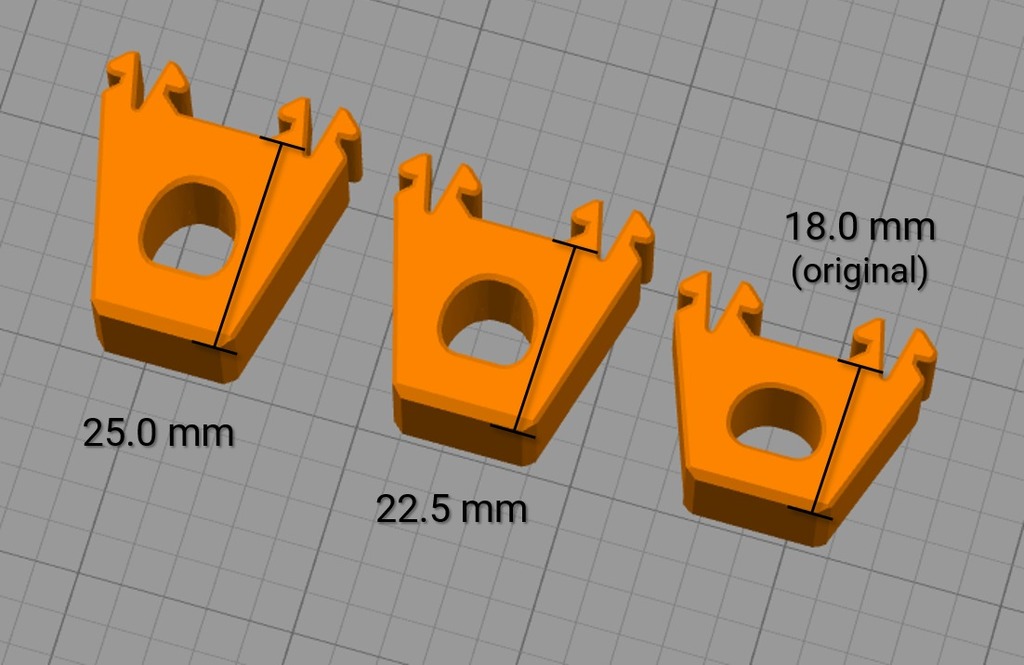

Do đó, tôi đã tạo các phiên bản được chia tỷ lệ này với khoảng trống 22,5 mm và 25 mm trong Tinkercad. Các tab để tương tác với khung nhôm định hình chưa được chia tỷ lệ, vì vậy chúng sẽ có độ khít tương tự như bản gốc.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.24

Infill:

biến đổi (30% như trong ảnh)

Filament: SainSmart TPU (như trong ảnh) hoặc vật liệu không quá mềm dẻo phù hợp

Ghi chú:

Ba lớp vỏ ngoài và 20% infill với sợi dẻo không quá mềm (SainSmart TPU, Shore 95 A) cho ra một chân đế không quá mềm dẻo. Nhưng độ bám dính các lớp rất tốt, vì vậy quay lại 2 lớp vỏ ngoài và/hoặc 0% infill có thể cho ra chân đế mềm dẻo hơn.

Sử dụng sợi dẻo cứng (PLA/ABS/PETG) cũng có thể hoạt động, nhưng chân đế sẽ giảm rung động ít hơn và cần phải trượt vào vị trí từ đầu hở.

CẬP NHẬT (13 Thg 4, 2019): Tôi đã in lại với 2 lớp vỏ ngoài và không (!) có lớp trên và dưới để có bộ phận mềm dẻo hơn. Kết quả mềm dẻo hơn nhưng vẫn đủ chắc chắn và khá thú vị!

Bộ phận được chụp ảnh sử dụng infill lưới 30% với 14° và -14° để các đường song song với các cạnh chân đế thuôn. Infill Rectilinear sẽ chỉ in một góc mỗi lớp, có nguy cơ bị chảy xệ, lộn xộn và quá mềm dẻo.

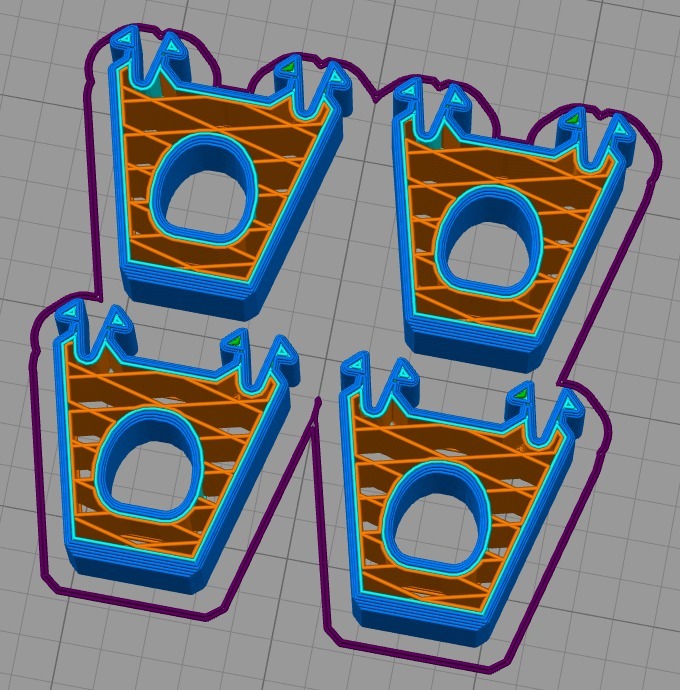

Với những cài đặt này, ngoại hình của infill sẽ thay đổi tùy thuộc vào vị trí bạn đặt các bộ phận trên bàn in. Vì vậy, hãy sử dụng bản xem trước lớp để tinh chỉnh vị trí bộ phận (xem ảnh từ chế độ xem g-code của Simplify3D).

Các cài đặt in nổi bật khác:

• 0.5 mm thu hồi ở tốc độ 50 mm/s (có lẽ nên là 0)
• Khoảng cách lau 0.5 mm
• Đầu phun 220°C, bàn làm nóng 80°C với Aqua Net
• Quạt 50% từ lớp thứ 4 trở đi
• Tốc độ mặc định 20 mm/s, 60% tất cả tốc độ dưới
• Cho phép tường và infill đơn
