Đồ chơi phân phát thức ăn dạng con lăn/bộ nạp chậm cho chó

Đồ chơi phân phát thức ăn dạng con lăn cho chó. Tôi muốn có một món đồ chơi cho chó để thử thách chúng về mặt tinh thần (ở một mức độ nào đó), vì vậy tôi đã thiết kế món đồ chơi này (với cảm hứng từ internet).

Con lăn cũng có thể được sử dụng mà không cần đế. Một trong những con chó của tôi không thích lăn đồ chơi, vì vậy tôi đặt con lăn không có đế xuống đất và nó lật con lăn để lấy đồ ăn.

File 'HoleCap12mm' là một bộ phận chèn vào các lỗ để làm cho chúng nhỏ hơn một chút đối với các loại thức ăn nhỏ hơn, hoặc để làm cho việc lấy thức ăn khó hơn một chút.

Phần cứng duy nhất được sử dụng là: 2x vòng bi (608zz), 2x bu lông M4, 2x đai ốc ren M4.

Mặc dù không nhất thiết phải có các bộ phận chèn, bạn cũng có thể làm cho các lỗ nhỏ hơn và chỉ tạo ren trực tiếp trong nhựa.

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

I3 MK3S

Ghi chú:

Tôi đã in mọi thứ bằng PLA, nhưng các vật liệu khác cũng có thể được sử dụng (tôi nghĩ ABS có thể độc hại). Mọi thứ đều được in với cài đặt PLA Prusament tiêu chuẩn từ PrusaSlicer với chiều cao lớp 0.2mm, 3 lớp vỏ và các sửa đổi khác được liệt kê bên dưới:

Roller_V2

Chiều cao lớp 0.15mm cho phần ren || Lid_V2

Chiều cao lớp 0.15mm || Stand_V2 (in 2x)

Cần có giá đỡ cho lỗ vòng bi. Tôi đã sử dụng chiều cao lớp động để có kết quả thẩm mỹ tốt hơn cho mặt sau, nhưng điều này không cần thiết. || Bolt_V2 (in 2x)

Tôi đã in phần này với tất cả các lớp vỏ, nhưng nhìn lại thì chỉ 2 lớp vỏ với 100% độ điền đầy sẽ tốt hơn (ít có khả năng bị tách lớp khi cố gắng lắp bu lông).

Base_V2 (in 2x)

Không có cài đặt in bổ sung || HoleCap12mm (in 3x)

Tôi đã in những thứ này bằng TPU với các cài đặt thông thường. Tôi nghĩ rằng phần này cũng có thể được in bằng PLA/PETG nhưng tôi chưa thử và không biết liệu nó có khớp hay không.

Sau khi In

Roller_V2 và Lid_V2

Trong các bộ phận này có các lỗ nhỏ ở cuối. Các lỗ này dành cho các đai ốc ren M4, nhưng chúng cũng có thể được làm nhỏ hơn để ren có thể được tạo trực tiếp trong nhựa.

Bolt_V2 (x2)

Phần này cần có bu lông M4 ren xuyên qua. Bu lông cần được vặn vào! Đừng khoan lỗ rộng hơn!

Stand_V2 (x2)

Phần này cần loại bỏ giá đỡ sau khi in. Sau khi loại bỏ giá đỡ, hãy ép vòng bi 608zz vào lỗ.

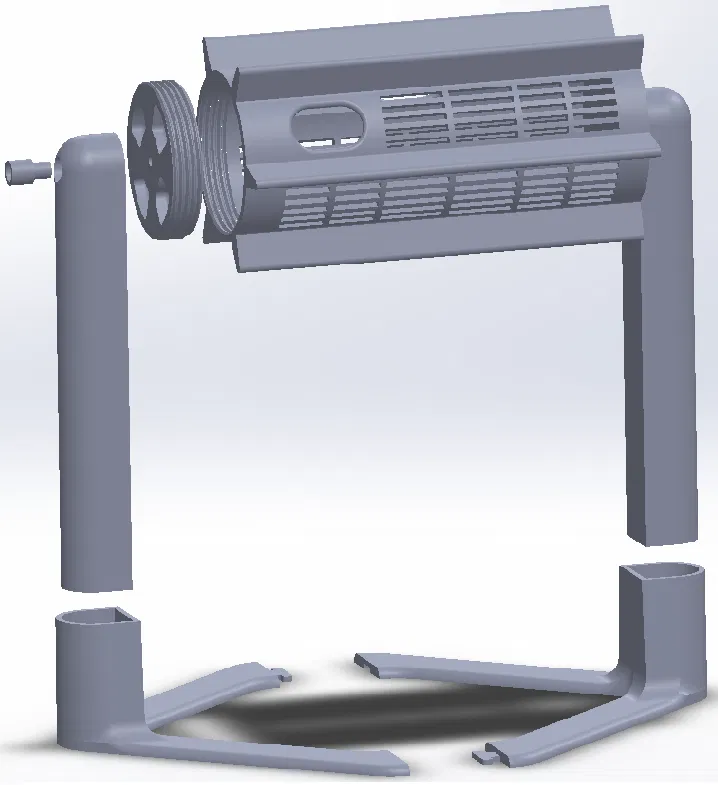

Lắp ráp

• Vặn Lid_V2 vào Roller_V2
• Đặt Bolt_V2 (với bu lông đã vặn vào) vào Stand_V2 từ mặt cong (x2)
• Vặn bu lông M4 (với Bolt_V2) vào đai ốc ren/nhựa ren trong Roll_V2/Lid_V2 (x2)
• Ghép hai bộ phận Base_V2 lại với nhau
• Chèn hai bộ phận Stand_V2 vào các bộ phận Base_V2
• (tùy chọn) đặt HoleCap12mm vào các lỗ của Roller_V2 (x3)

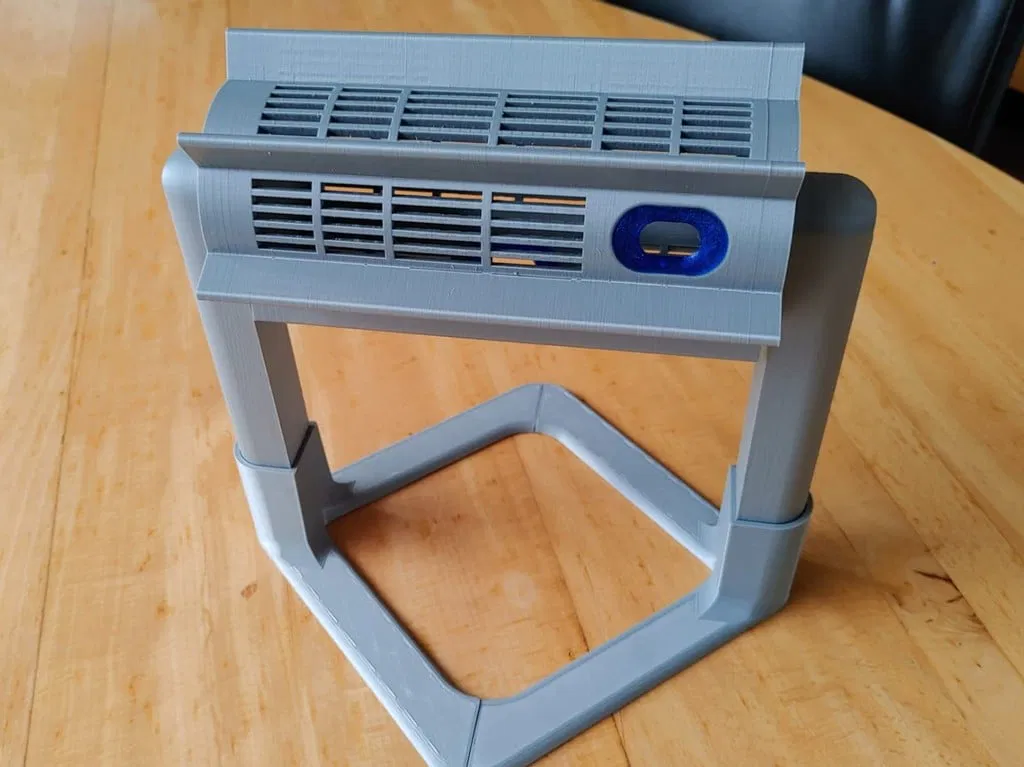

Tất cả đã hoàn thành và sẵn sàng để sử dụng!
