Thiết bị cấp sợi Filament Tự Động

Tùy thuộc vào cấu hình bạn đang sử dụng, ví dụ như MMU hay các thiết bị đa vật liệu khác, bạn có thể cần phải nạp từng chút một cho năm ống cho đến khi sợi filament đến được bộ đùn.

Chỉ để cho vui và thỏa mãn sở thích cá nhân, tôi đã thiết kế cái bộ cấp sợi này (không thực sự cần thiết).

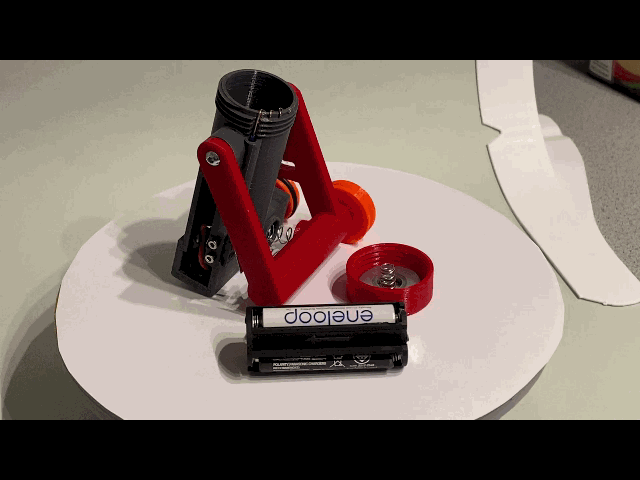

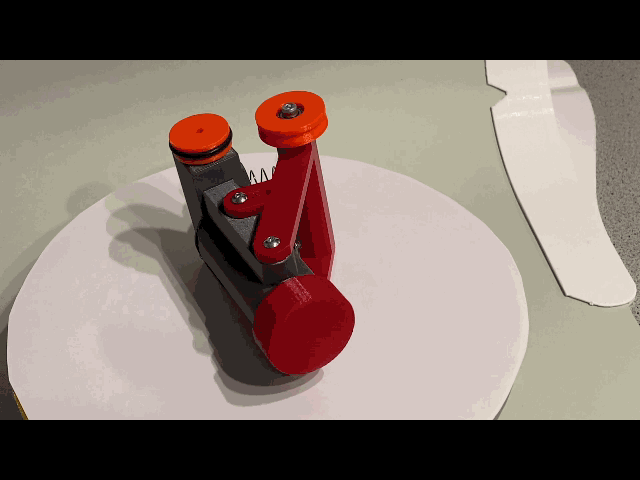

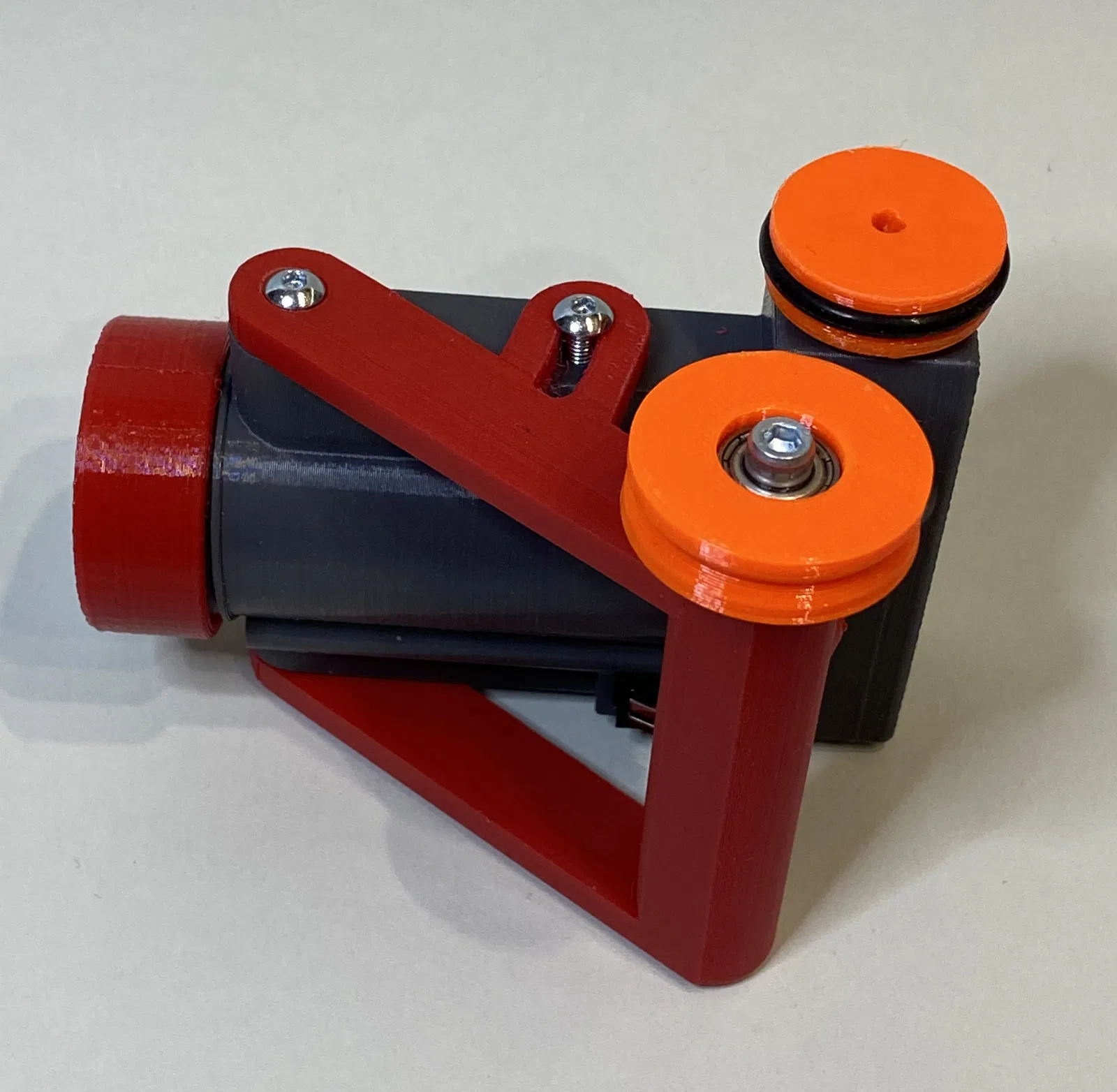

Nó chạy bằng pin (3xAAA), một mô tơ hộp số 6V với 200 RPM (3AAA thì hơi yếu, nhưng vẫn chạy được!). Filament được kẹp giữa bánh xe đè và bánh xe có vòng cao su có động cơ.

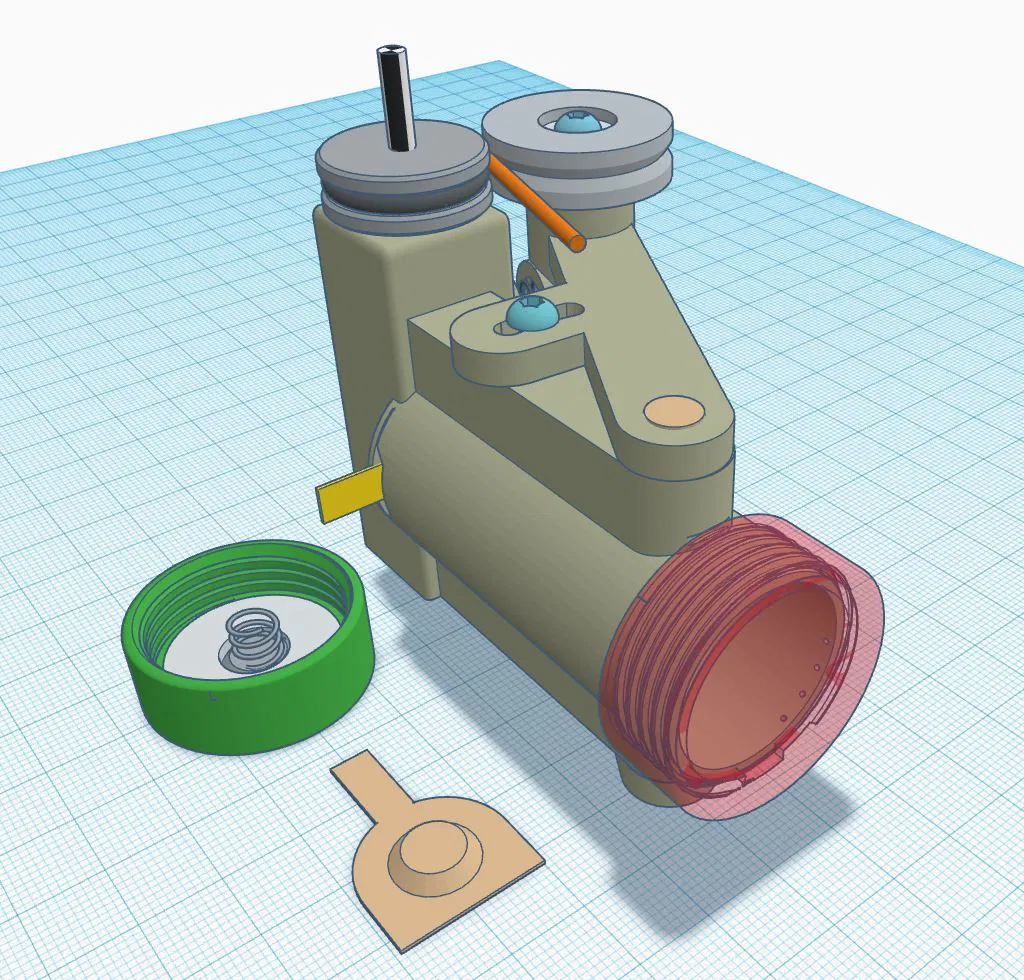

Tôi đã có rất nhiều niềm vui khi thiết kế nó. Tôi làm điều này với TinkerCad! Các bộ phận in (PLA) trên máy MK4 của tôi. Bánh xe thì bằng PETG. Một danh sách vật liệu (BOM) được đính kèm trong phần tệp. Với một chút kỹ năng từ phía bạn, bạn sẽ có thể hiểu tất cả các thành phần và các bước.

Để dẫn điện, tôi đã quấn một ít dây Ø0.6mm (+/- AWG 23, dây đơn) quanh ren, một vòng đệm lớn nối với cực âm của pin (lò xo) sẽ dẫn điện đến công tắc giới hạn, được cấu hình là “NO” (thường mở).

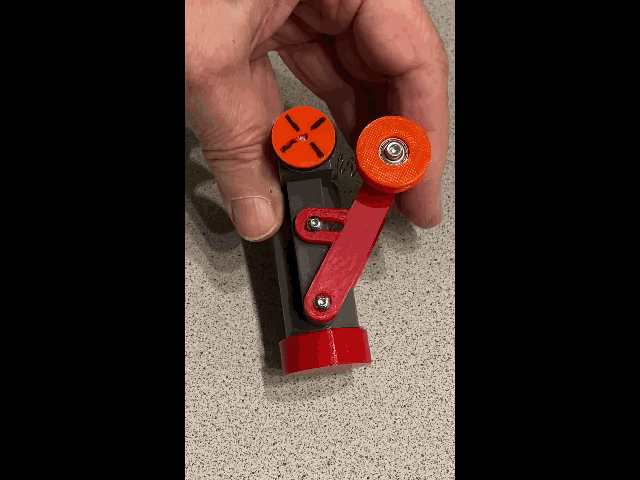

Khi kẹp filament, động cơ sẽ bắt đầu chạy mà không cần thêm bất kỳ nút nào, và dừng lại ngay khi bạn nhả tay cầm.
