Chao đèn Lithophane Ảnh / Hộp đèn dễ in 3D

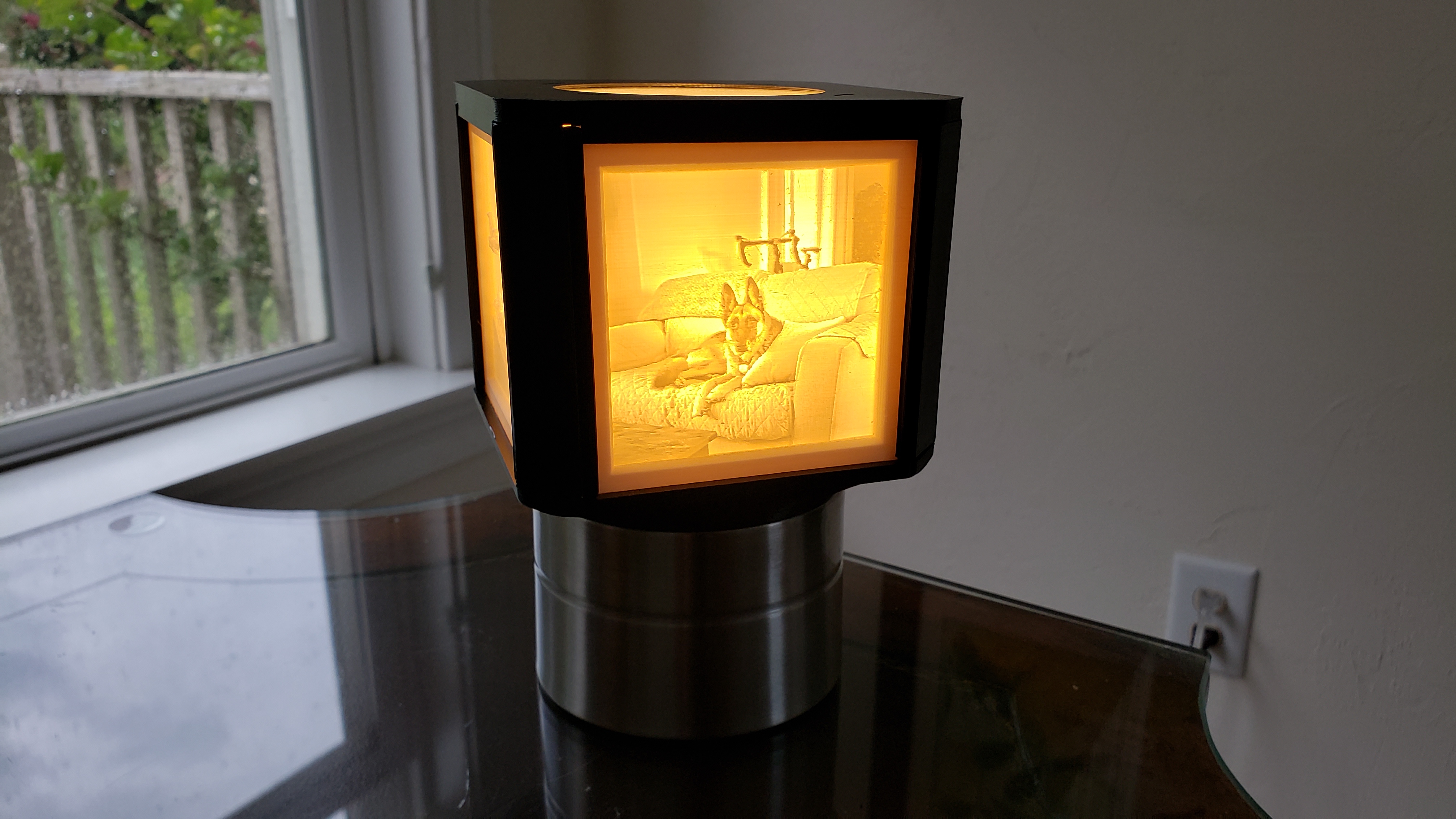

Đây là cái chao đèn, làm hoàn toàn từ các bộ phận in 3D, có thể gắn bốn tấm lithophane. Hình ảnh có thể dễ dàng thay đổi trong đèn chỉ trong vài giây. Chao đèn có ren để vặn vào đế đèn.

Tui có làm hai lựa chọn cho nắp trên. Một cái có lỗ để gắn một cái thấu kính cho ánh sáng đi qua trên đỉnh. Cái còn lại thì liền khối để ánh sáng chỉ thoát ra qua các tấm lithophane.

Đây là cái đèn tui xài nè. Giá cả dao động từ 19-25 đô tùy lúc tui thấy. Cái bóng đèn đi kèm tỏa ra nhiều nhiệt hơn tui muốn, nên tui đang tìm loại khác thay thế.

https://www.amazon.com/LINNMON-Control-Dimmable-Alabaster-Included/dp/B09VP26HGV/ref=sr_1_2?crid=3PR270FRLC6C7&keywords=linnmon+touch+control+table+lamp&qid=1658460136&sprefix=linnmo%2Caps%2C109&sr=8-2

Tui dùng cái trình tạo này để làm lithophane. Kích thước cần là 85mm x 85mm x 7.5mm để vừa nha.

https://lithophanemaker.com/Framed%20Lithophane.html

Hướng dẫn in:

Các bộ phận in 3D đều dễ làm hết. Đây là vài gợi ý nè:

• Đảm bảo chỉnh góc bridging cho bộ phận lamp_base để nó bắc cầu qua các khe hở theo đường chéo.
• In lithophane ở độ cao lớp 0.1mm với đầu phun 0.4mm để có kết quả khá. Các bộ phận còn lại in ngon lành với đầu phun 0.6mm.
• In cái thấu kính trước cái chao đèn. Tui đã in cái thấu kính trên bằng sợi nhựa trong để cho nhiều ánh sáng lọt qua. Chỉnh lại bản in để tạm dừng khi in chao đèn để có thể đặt thấu kính vào bên trong.

Lắp ráp:

Tui có dùng mấy mẹo thiết kế giống hộp xếp hình để mấy bộ phận khớp với nhau chắc chắn mà không cần keo hay ốc vít.

Quá trình lắp ráp rất đơn giản. Nhớ gỡ mấy cạnh dư ở đáy lithophane để nó không cấn với đế nha. Xem video nhanh tui làm nè để biết cách ráp mọi thứ lại với nhau:
