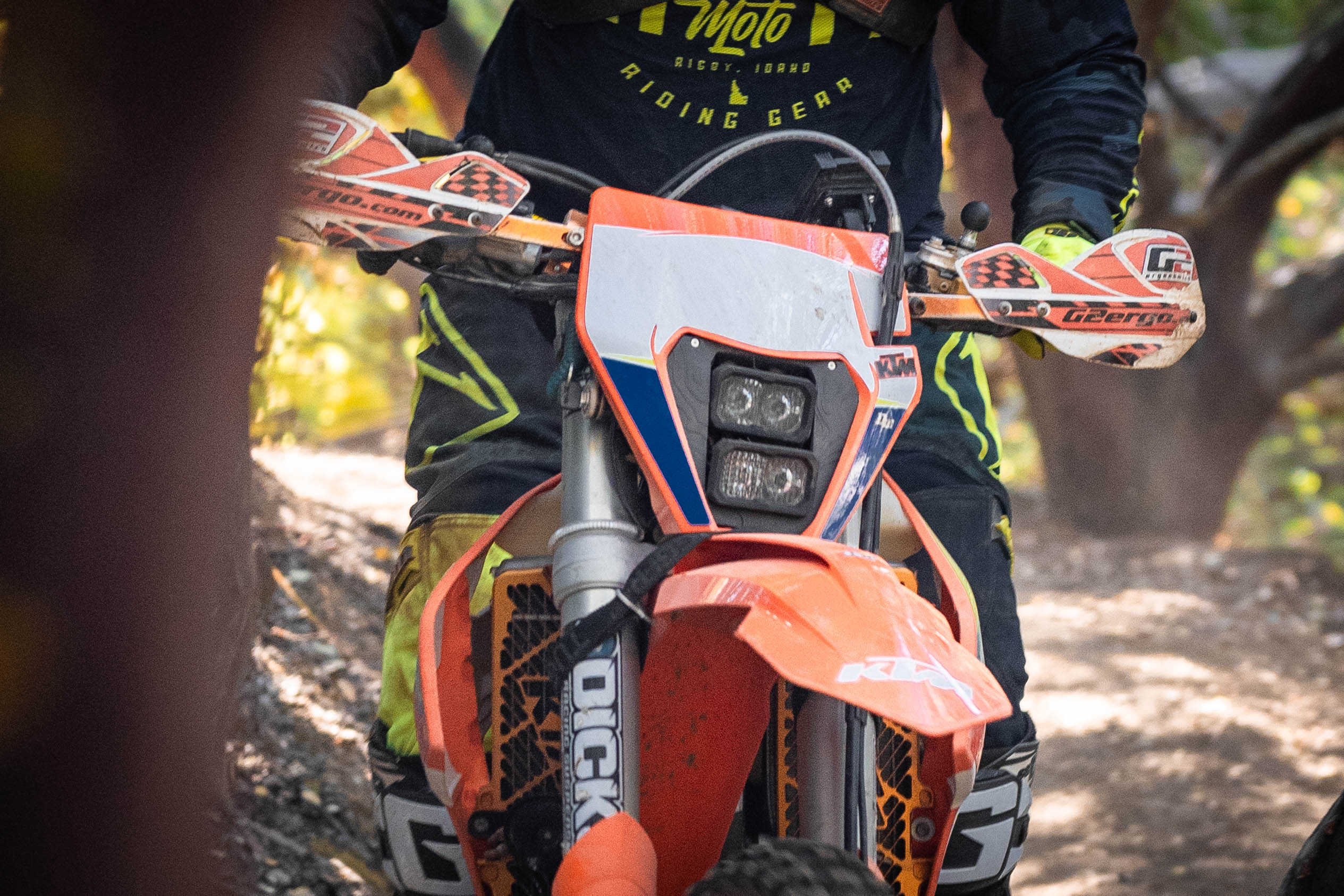

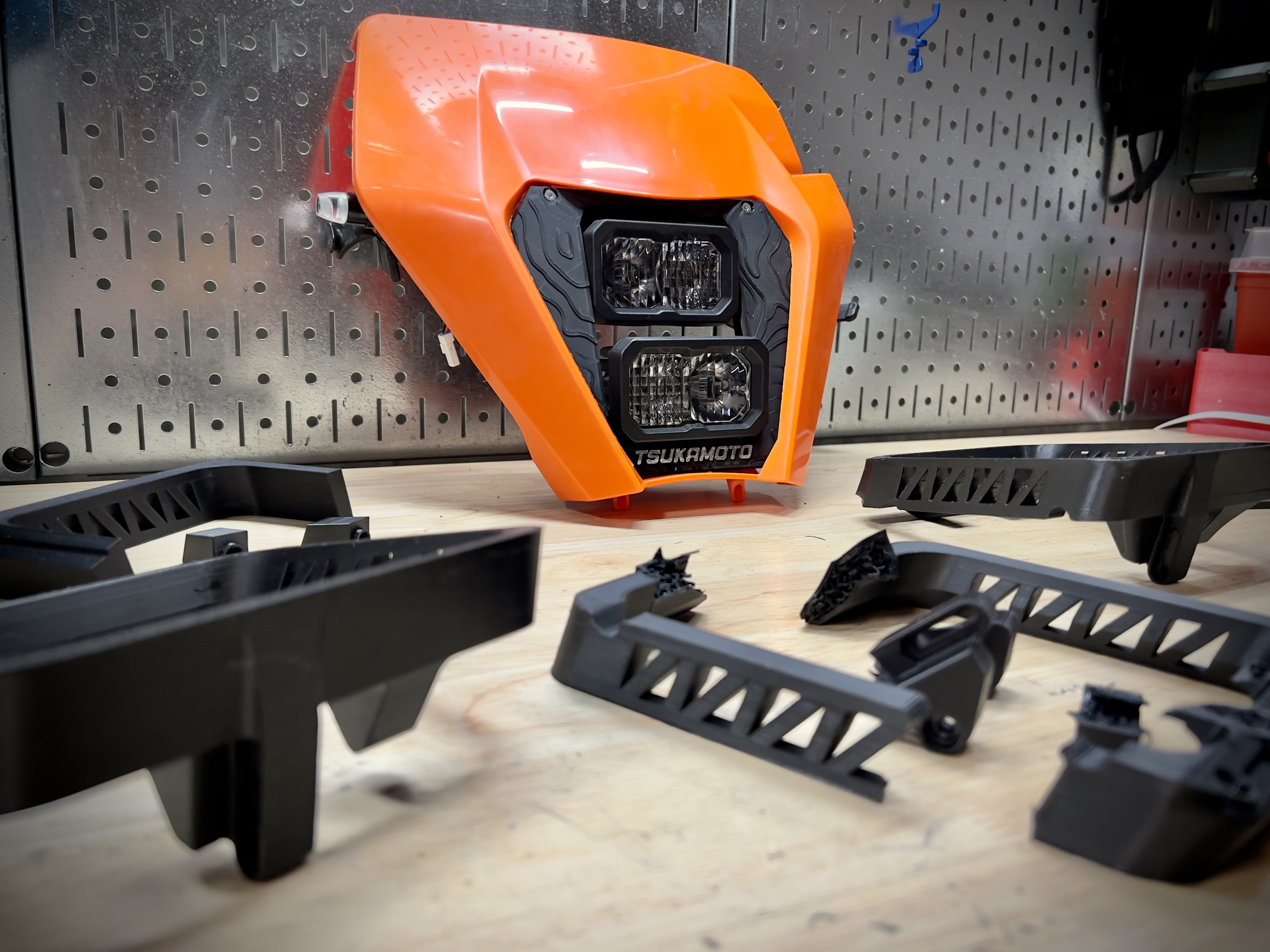

Khung Đèn Pha KTM '17-'23 Cho Đèn LED Diode Dynamics SSC2

Nhật Ký Thay Đổi

V3

• Lỗ bắt ốc đèn dưới được đẩy về phía trước để cho phép phạm vi chuyển động lớn hơn cho đèn dưới
• Tăng cường khe trên khung giao tiếp với ngàm đèn pha dưới của mặt nạ đèn pha.

V2

• Phần nhô ra được cải thiện để in đáng tin cậy hơn
• Mô hình tích hợp viền để giảm cong vênh khi in bằng ABS
• Thêm phần giải phóng trong khung để cho phép sử dụng cờ lê 8mm để giữ đai ốc nylock cho ngàm đèn

Phần Cứng Cần Thiết:

• 4x M3x~5mm heatserts
• 4x M3x8mm bu lông chìm bằng thép không gỉ
• 2x M5x5 đến 8mm heatserts
• 2x M5x10mm bu lông bằng thép không gỉ
• 1x M5x25mm bu lông bằng thép không gỉ
• 1x Đai ốc tiêu chuẩn M5
• 2x M5x60mm bu lông bằng thép không gỉ
• 2x Đai ốc nylock M5
• 4x Vòng đệm nylon M5

Dây Điện:

Dây điện KTM:

• Nâu - Âm 12V/Tiếp đất
• Trắng - Cốt pha
• Xanh lam - Cốt sương
• Xanh lá - Đèn đỗ

Đầu nối KTM khớp với dây điện nhà máy: Đầu nối MTW 4 vị trí - Hitachi Loại cho đầu cuối 2.8mm - .110

Đầu nối nâng cấp được đề xuất: (yêu cầu dụng cụ bấm chuyên dụng) Đầu nối kín Sumitomo 4 pin MT .090 - 2.3mm

Đèn:

Khung đèn pha LED này sử dụng 2x pod đèn LED Diode Dynamics SSC2. Tôi đã chọn đèn SSC2 Pro—một chiếc có quang học lái xe SAE và một chiếc có quang học "combo".

• Tiêu thụ điện "Pro" (mỗi đèn): Cốt pha: 25.6w, Đèn nền: 0.7w
  • Diode Dynamics - SSC2 Pro Pod (Không liên kết hoặc lợi ích tài chính)
• Tiêu thụ điện "Sport" (mỗi đèn): Cốt pha: 7.7w, Đèn nền: 0.7w
  • Diode Dynamics - SSC2 Sport Pod (Không liên kết hoặc lợi ích tài chính)

_Lưu ý: Nếu bạn có xe máy bộ chế hòa khí, hãy xem xét liệu đầu ra của stato có đủ để xử lý đầu ra của đèn hay không. Baja Designs đã xuất bản một biểu đồ xuất sắc liệt kê đầu ra của từng mẫu & năm._

Lắp đặt:

Sản phẩm này dùng được cho mặt nạ đèn pha xe địa hình KTM đời 2017 đến 2022 (xe đua)/2023 (xe enduro).

Có thể nâng cấp xe đời '12-'16 KTM bằng mặt nạ đèn pha và chắn bùn đời '17-'23, nhưng hãy nhớ tự nghiên cứu để xác nhận khả năng lắp đặt trước khi thử.

Mẹo in:

• Khuyên dùng ABS, PA, PA-CF/GF. Có thể cần điều chỉnh tỷ lệ mô hình theo trục X, Y và Z, tùy thuộc vào máy in và dây tóc của bạn. Tôi khuyên bạn nên hiệu chỉnh kích thước trên các vật thể nhỏ để điều chỉnh phần trăm tỷ lệ cho dây tóc của bạn.
• Để tăng độ bền, nên dùng ≥4 lớp vỏ và ≥30% mật độ ruột.
• Đặt mặt khung đèn pha úp xuống trên mâm in. Cần một số bộ phận hỗ trợ.
• Thêm viền để giảm thiểu cong vênh cho cả mặt trước và khung.
