Gấu trúc đỏ - Jumping Jack - In đa màu không cần MMU

Tôi đã thiết kế món đồ chơi cho bé này, con gái 5 tháng tuổi của tôi rất thích.

Với tổng cộng 10 lần thay đổi filament ở phần mặt trước, nó có thể in mà không cần MMU hoặc hệ thống thay đổi vật liệu khác. Phần mặt sau, cũng như các chi, chỉ có một màu.

Tôi đã in nó từ Formfutura Reform rPLA, loại này gặp vấn đề với độ bám dính của bàn in và cong vênh đối với tôi, nên tôi đã thêm một cái brim. Với MK4, bạn có thể sử dụng tệp được thiết lập sẵn cho PrusaSlicer. Một nhược điểm đối với tôi, tệp (b)gcode được tạo cho mặt trước không thể được gọi trên MK4 (Firmware 5.1.2) và bị treo khi in… Nhưng có thể gửi qua Prusaslicer với "upload and print" như một giải pháp tạm thời… Tôi không biết đây là lỗi gì, và tôi đã mở một issue trên GitHub cho nó… (Github Issue) Nếu bạn muốn tự cắt lát hoàn toàn, có một hướng dẫn ở bên dưới; ngoại trừ những điều đã nêu ở trên, tất cả các cài đặt khác về cơ bản là tùy bạn lựa chọn vì việc này thực sự đơn giản với không có phần nhô ra hoặc hình học phức tạp

Tôi đã sử dụng các loại filament sau:

• Extruder1 - Formfutura Reform rPLA Caramel
• Extruder2 - Formfutura Reform rPLA Sangria Red
• Extruder3 - Prusament PLA Galaxy Black
• Extruder4 - Formfutura Reform rPLA White

Trong tệp của tôi, thứ tự thay đổi là:

• Bắt đầu với Caramel
• 0.2 – Red – Black – White
• 0.4 – Caramel – Red – Black
• 0.6 – Caramel – Red – White
• 0.8 Caramel

Cài đặt chung

• Đầu phun 0.4
• Chế độ xem trước Cấu trúc 0.20mm (tốc độ cũng nên hoạt động nếu filament của bạn hoạt động tốt ở tốc độ cao)
• Tất nhiên, bạn cần 2 Cánh tay và Chân được phản chiếu (nhấp chuột phải - thêm thể hiện - đặt làm đối tượng riêng biệt, và sau đó phản chiếu dọc theo Trục X)

Lắp ráp

Việc lắp ráp khá đơn giản.

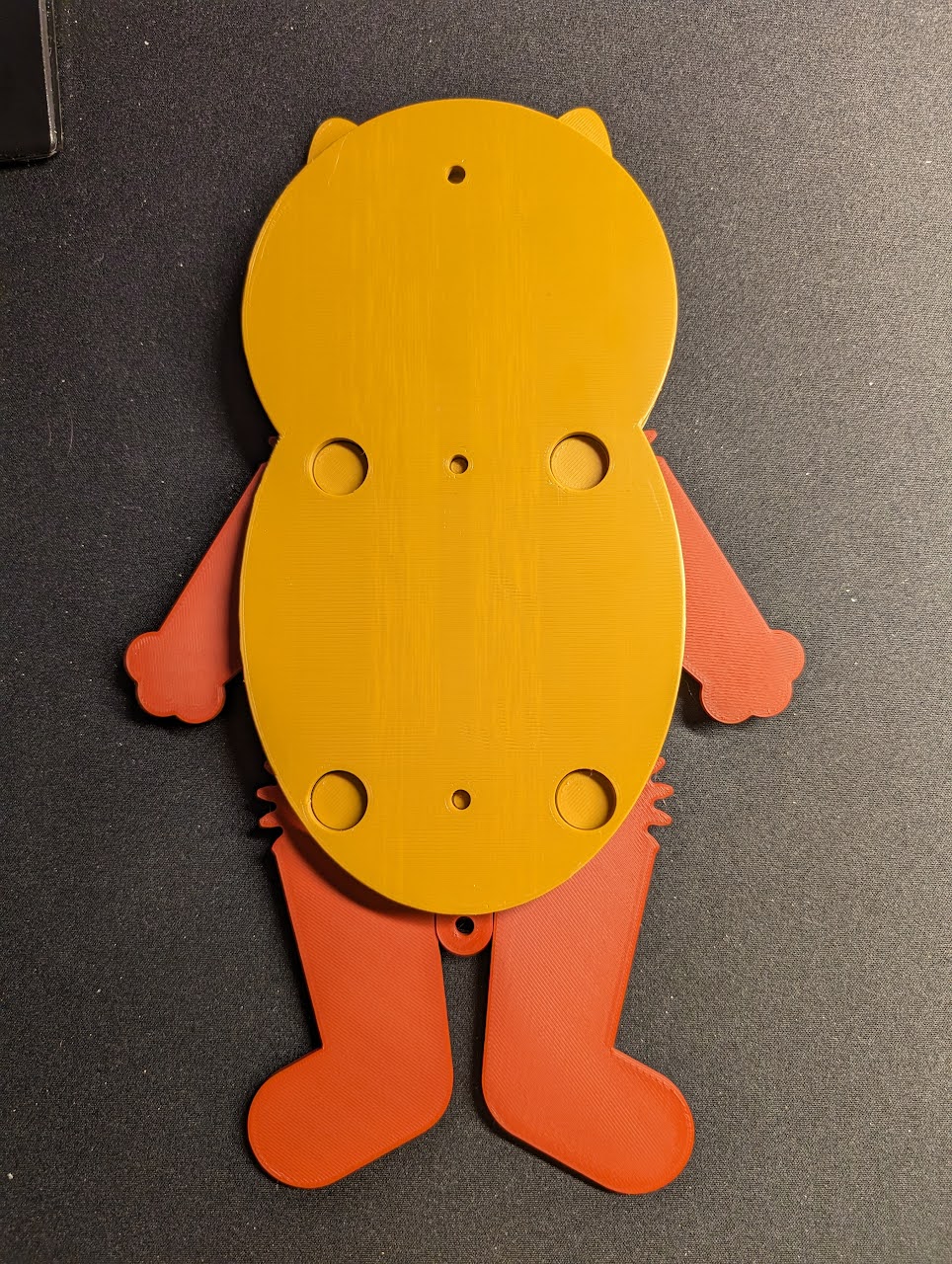

Đối với các chi, chỉ cần nhìn vào mặt bàn in, đó là mặt trước của kết quả. Tấm mặt sau cần được xoay lại để mặt bàn in ở phía sau của mô hình; cũng có một chút vát nhỏ ở mặt trong để giúp định tâm.

Lắp ráp như trong hình, và tốt nhất là gắn dây treo phía trên trước khi ấn tấm mặt sau vào; nếu không, bạn có thể sử dụng dây thép uốn cong để lắp nó sau, nhưng làm trước thì chắc chắn dễ dàng hơn.

Đặt tấm mặt sau lên trên và ấn mạnh vào vị trí bằng tay. Về cơ bản nó sẽ khít. Các trụ đỡ sẽ giữ cho nó không quá chặt nếu dung sai in của bạn đủ tốt… nếu không, hãy nới lỏng nó đi một lớp.

Đối với dây kéo phía dưới, tôi sử dụng dây thừng 3mm, nút thắt phía dưới là Nút thắt hình quả trám, nút thắt phía trên là Vòng đơn

Slicing cho Multicolor trên Prusa MK4

Đối với MK3s, nó sẽ hoạt động với các cài đặt tương tự nhưng chưa được kiểm tra.

Tôi sử dụng một tháp lau, vì nếu không đôi khi tôi thấy những đốm nhỏ trên mô hình của mình sau khi thay đổi dụng cụ; bạn có thể giảm bớt bộ phận làm sạch có lẽ vì việc thay đổi filament đã làm sạch gần như đủ, nhưng vì nó chỉ tốn của tôi 5 xu nên tôi thực sự không quan tâm.

Prusaslicer ở Chế độ Chuyên gia

• Cài đặt Máy in
  • Chung
    • Bộ đùn: 4
    • Đa vật liệu Một bộ đùn: Có
  • Mã G tùy chỉnh
    • Mã G thay đổi dụng cụ: {if layer_num >= 0} G0 Z+4 G X200 Y0 F4000 M600 ; change to filament for extruder {next_extruder + 1} {endif} Lưu ý: việc thay đổi filament chỉ là một bình luận trong mã g-code; bạn sẽ không thấy nó trên màn hình khi việc thay đổi thực sự xảy ra
  • Bộ đùn 1/2/3/4:
    • Rút sợi
      • Tùy chọn (Lau trong khi rút: có)
    • Rút sợi khi dụng cụ bị vô hiệu hóa
      • Chiều dài: 0mm
  • Thiết lập MM Một bộ đùn (quan trọng: nếu không, bạn sẽ có những cục lớn trên tháp lau, làm vỡ đầu phun của bạn!)
    • Vị trí ống làm mát: 0mm
    • Chiều dài ống làm mát: 0mm
    • Vị trí đỗ filament: 0mm
    • Khoảng cách nạp thêm: 0mm
• Cài đặt In
  • Đa bộ đùn
    • Tháp lau
      • Kích hoạt: Có
      • Prime tất cả các bộ đùn đang in: Không

Tuyên bố miễn trừ trách nhiệm

Tôi chưa kiểm tra bất kỳ filament nào về an toàn thực phẩm, cũng như chưa kiểm tra xem trẻ em hoặc em bé có thể làm vỡ đồ chơi bằng cách nhai nó không, hoặc bất kỳ khía cạnh an toàn nào. Vì vậy, sử dụng với rủi ro của riêng bạn, và trong mọi trường hợp luôn giám sát con bạn khi ở gần đồ chơi!
