Giá Đỡ Mẫu/Swatch Filament Cho Skadis

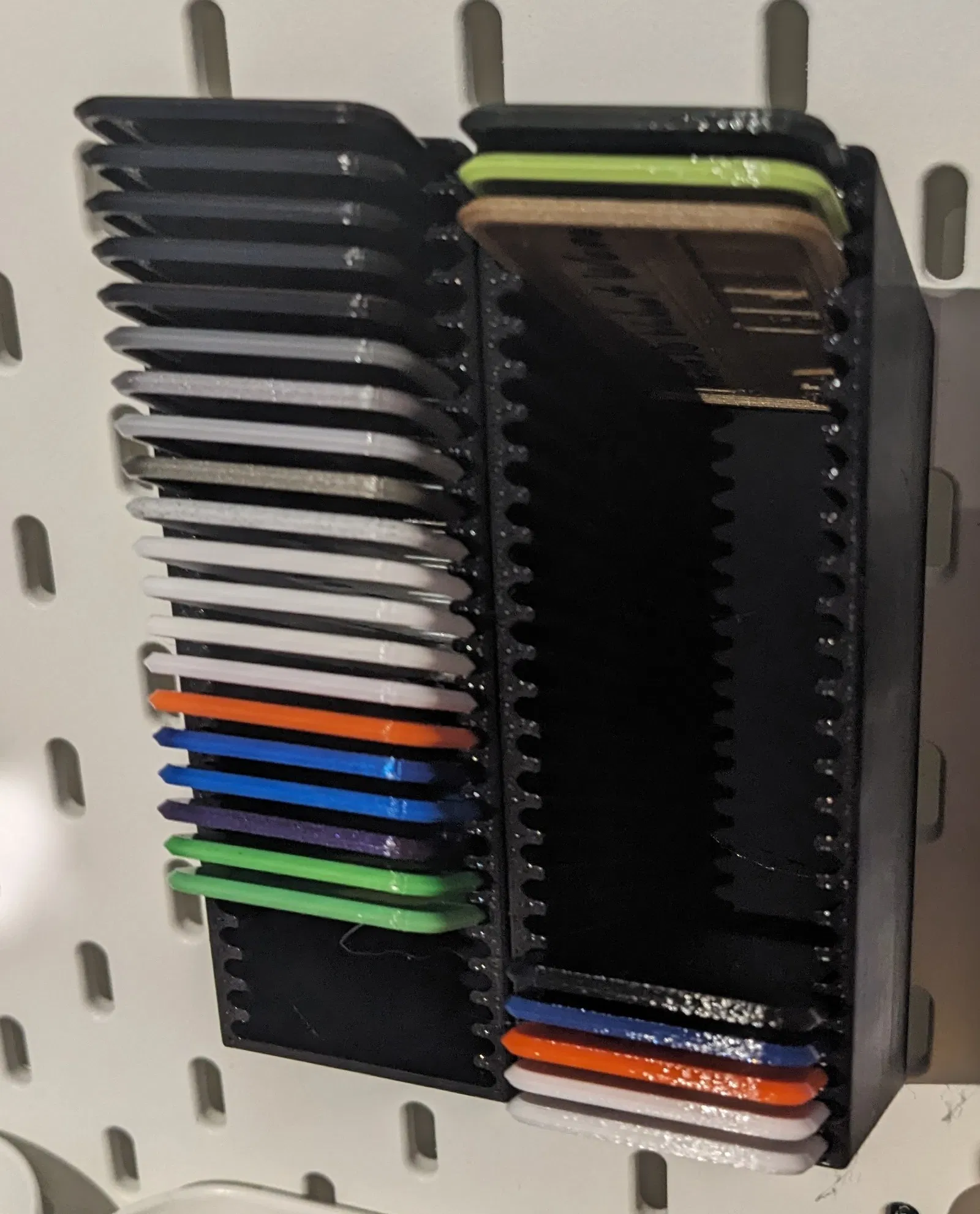

Cái đế này dùng để treo các mẫu thử (swatch) filament, bạn có thể tìm thấy các mẫu thẻ filament liên kết tại đây. Cái đế này có thể gắn lên bảng pegboard Skadis bằng Skadis Ultimount Connectors. Tôi đã đính kèm file STL và các file in của bộ nối Ultimount ở đây cho tiện. Ngoài ra, bạn cũng có thể dùng băng dính hai mặt hoặc miếng dán Command để gắn lên tường.

Kích thước đề xuất: 25 khe.

Phiên bản v2 chỉ có mặc định là "hẹp" vì các tùy chọn "rộng" tốn nhiều không gian hơn và không xếp được nhiều cái cạnh nhau. Tuy nhiên, bạn có thể tạo tùy chọn "rộng" trong file Fusion 360. V2 cũng tương thích tốt với phiên bản v1 hẹp.

Tôi đã thêm các file Fusion 360 để bạn có thể tự tạo kích thước, nhưng các tùy chọn 8, 16, 25, 34 và 42 khe là gần nhất với bội số của 40mm chiều cao nên chúng sẽ xếp sát nhau nhất trên Skadis với khe hở tối thiểu.

Cập nhật / Nhật ký thay đổi:

Cập nhật 1: Thêm tùy chọn 25 khe rộng và 25 khe hẹp.

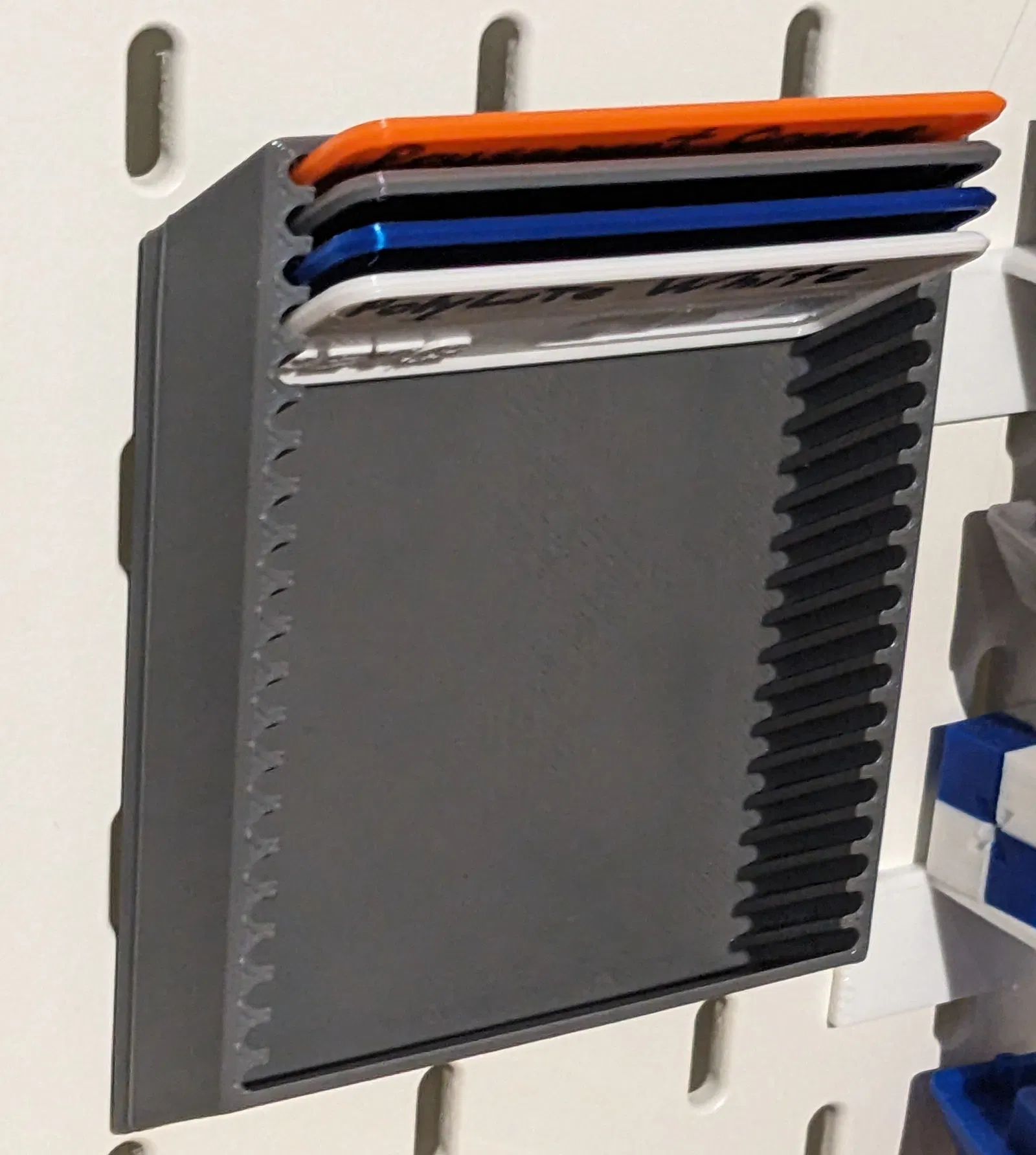

Các tùy chọn 25 khe có chiều dài 117mm nên chúng xếp chồng lên nhau theo chiều dọc trên Skadis (khoảng cách 40mm) sẽ vừa hơn nhiều. Chiều rộng của chúng là 85mm, nên xếp cạnh nhau theo chiều ngang không tốt lắm.

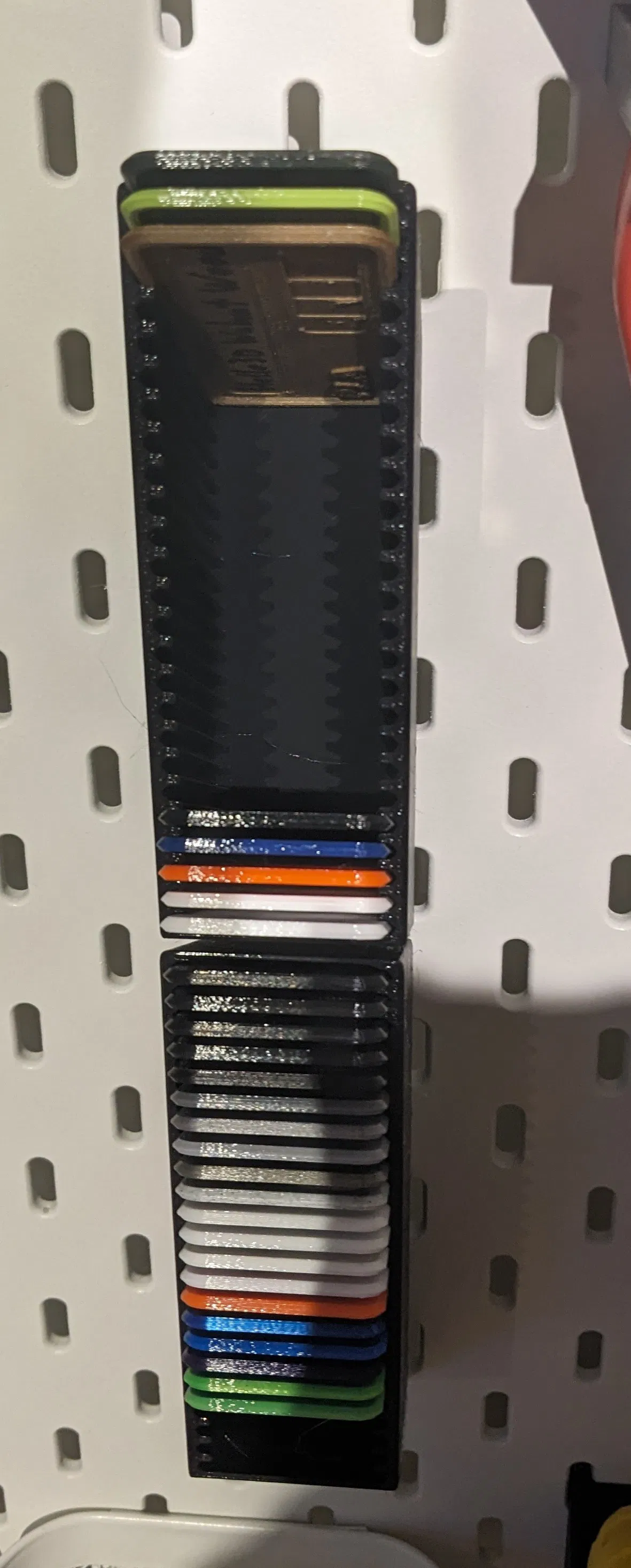

Tùy chọn hẹp có chiều rộng dưới 40mm nên nó sẽ xếp cạnh nhau theo chiều ngang và chiều dọc trên Skadis (khoảng cách 40mm) được. Tùy chọn hẹp chỉ cần 2 chốt.

Cập nhật 2: Bạn có thể cân nhắc dán keo các bộ nối ultimount. Lỗ cắm có thể hơi lỏng vì nó sâu hơn một chút so với tiêu chuẩn trong mẫu này để bù cho độ võng khi in.

Cập nhật 3: Phiên bản 2. Tạo các file parametric và tùy chọn cài đặt sẵn cho 8, 16, 34 và 42 khe. Giảm dung sai trên các lỗ cắm để có độ khít hơn.
