Máy Kẹp Máy Lớn với Ren Thang

Tui chỉ đang nghịch mấy cái ren thang vuông (trapezoidal thread) in được thôi mà không biết sao lại thiết kế ra cái máy kẹp cỡ lớn này...

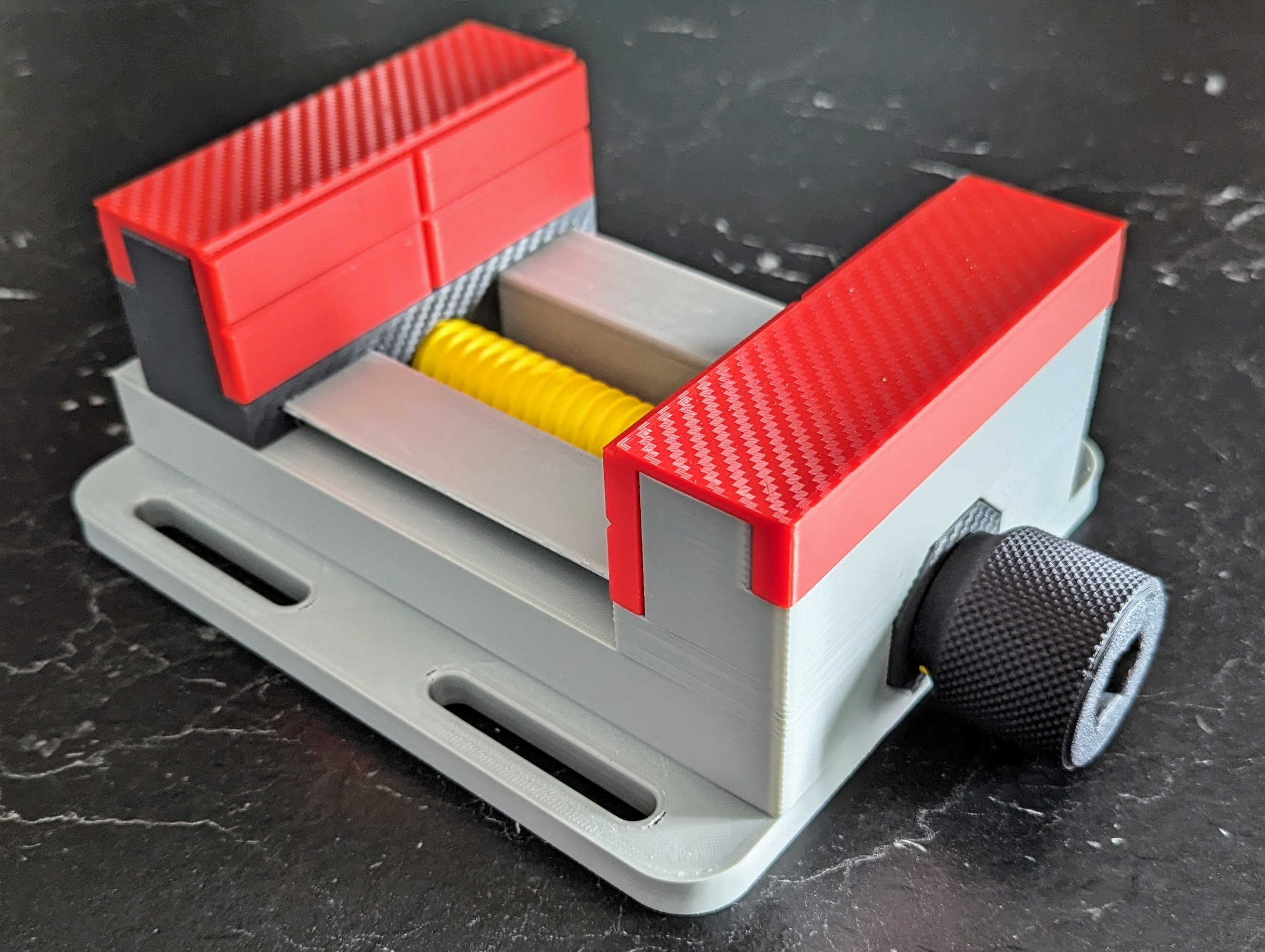

Cái máy kẹp này có dải kẹp 120x120mm. Nó rất tốt cho mạch in vì nhựa không dẫn điện.

Ren thang vuông tiêu chuẩn (góc ren 30°) hoặc ren ACME (góc ren 29°) rất khó in thẳng đứng. Hình dạng ren không hỗ trợ các phần nhô ra. Do đó, ren của tui có góc ren là 42°. Cái này có thể in thẳng đứng ở độ cao lớp 0.12mm mà không cần support.

In tất cả các bộ phận có ren ở vị trí thẳng đứng với độ cao lớp 0.12mm hoặc nhỏ hơn. Tất cả các bộ phận khác có thể in với lớp 0.2mm trở lên. Cần support cho Thanh trượt (Slider) và Mấu kẹp (Jaws). Đối với Đế (Base) thì support là tùy chọn nhưng được khuyến khích. Các bộ phận còn lại không cần support. Tui dùng 4 lớp tường (walls), 5 lớp trên (tops), 4 lớp dưới (bottoms) và 10% mật độ ruột (infill) dạng gyroid. Xem file 3mf của tui để biết thêm chi tiết và chỉnh sửa theo ý bạn.

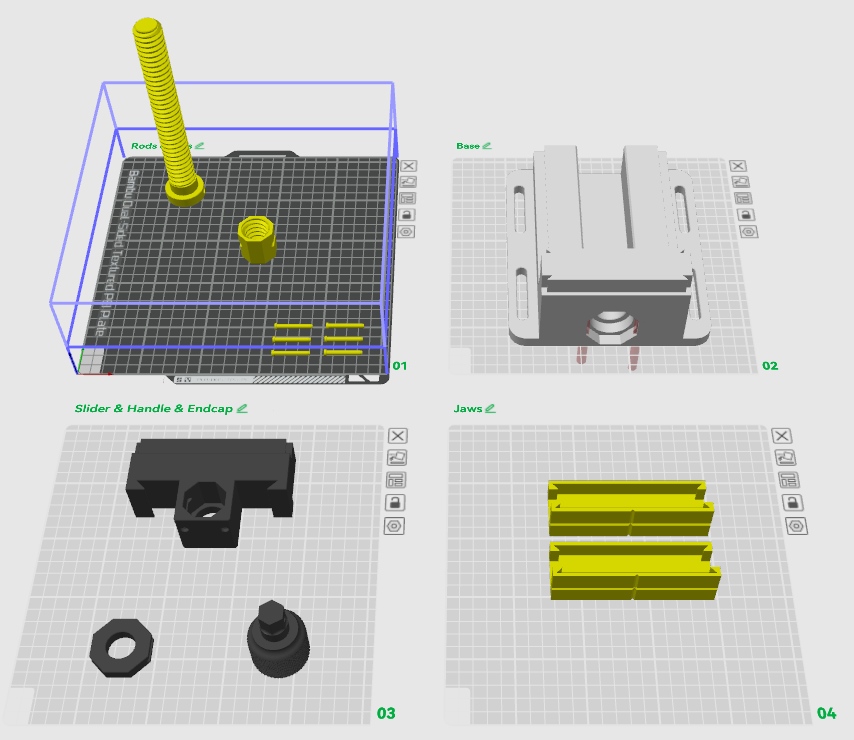

File 3mf này dành cho máy in Bambu Lab P1/X1 nhưng cho thấy hướng của các bộ phận.

Nói thêm là, đây là một cái máy kẹp cỡ lớn. Nó cần hơn 0.5kg filament.

Khe hở giữa các bộ phận là 0.25mm cho tất cả các bộ phận chuyển động. Các chốt (pins) có độ hở nhỏ hơn (0.15mm) vì chúng là dạng ép khớp (press-fit). Nếu cần, bạn có thể đóng chúng vào vị trí bằng búa. Tui đã dùng một số filament rất rẻ có dung sai đường kính lớn. Trong trường hợp đó, bạn có thể cần sửa lại các lỗ cho chốt bằng mũi khoan (Ø4mm) và chà nhám các bề mặt trượt đều tay. Điều này sẽ không cần thiết nếu bạn dùng filament chất lượng. Đối với các bề mặt trượt và ren, tui dùng sáp nến để xử lý bề mặt (chỉ cần chà lên). Sau đó bạn sẽ có một cái máy kẹp hoạt động trơn tru.

Miễn trừ trách nhiệm: Bản thiết kế này của blecheimer được cấp phép theo CC BY-NC-SA 4.0 Bạn không được phép sao chép mô hình này lên các trang web in 3D khác mà không có sự cho phép của tui.
