Bộ Nguồn ARC powered

Để làm mấy dự án của mình, tui cần một bộ nguồn. Có rất nhiều bộ nguồn trên thị trường và còn nhiều mẫu DIY nữa. Nhưng đối với tui thì mấy cái đó không đủ 'chất'. Trông nó chán lắm mà cũng không có mấy cái tính năng 'thừa thãi' hay ho. Thế là tui tự thiết kế một bộ nguồn cho riêng mình. Với mấy cái tính năng sau:

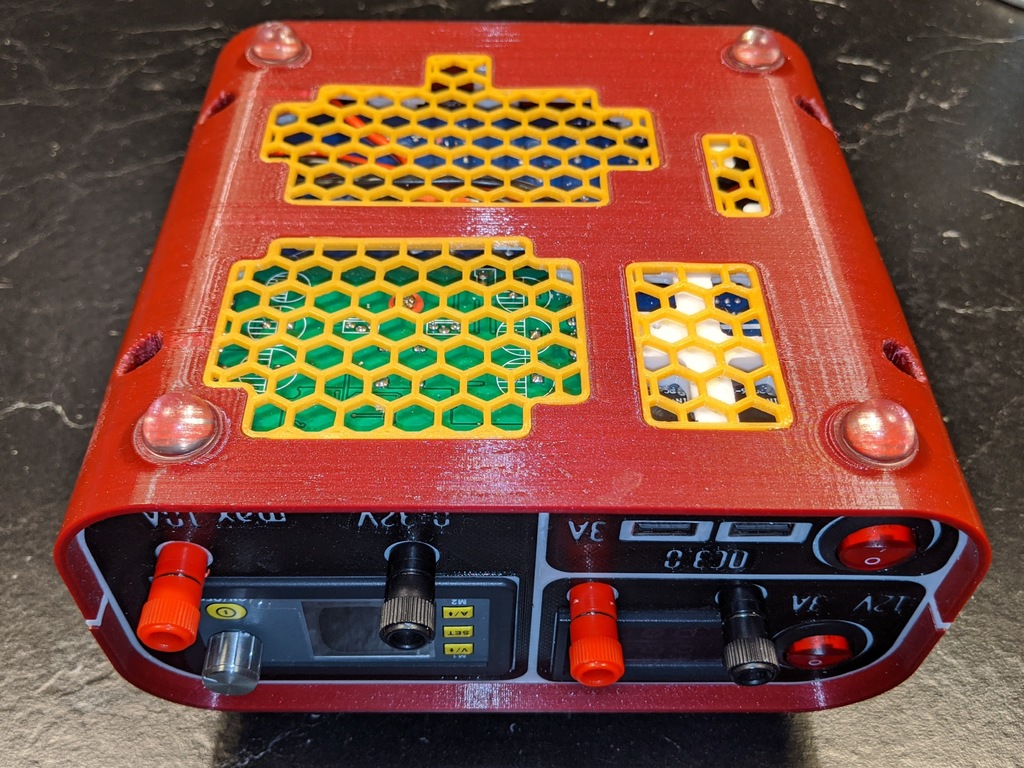

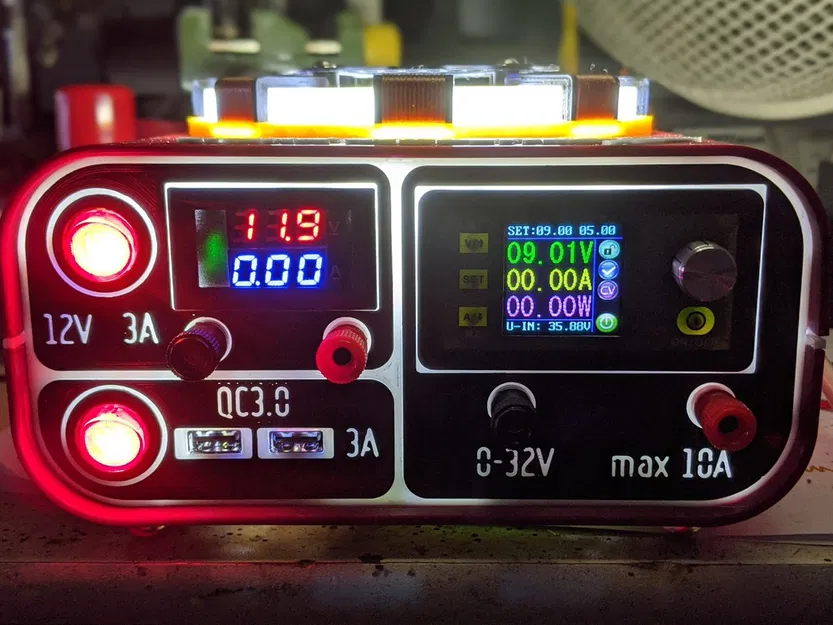

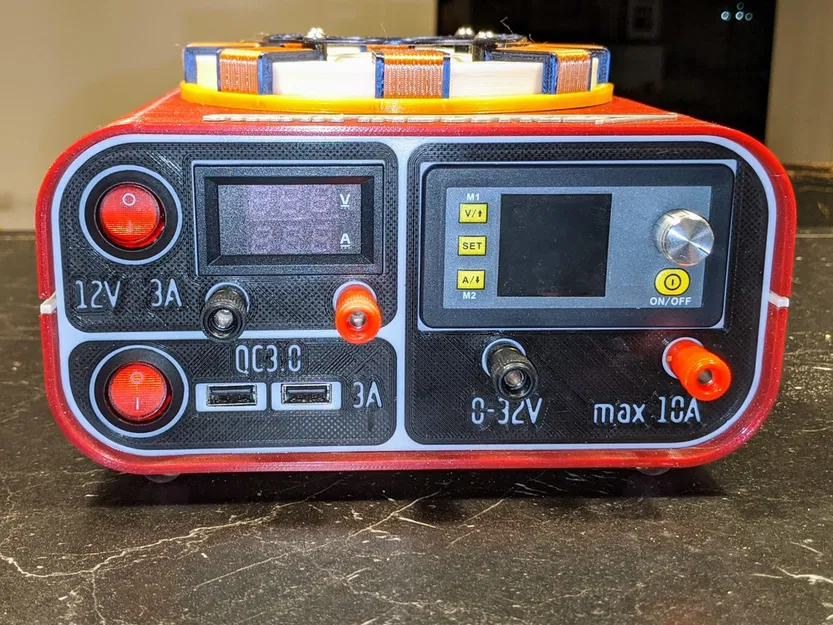

• Kết nối trực tiếp với ổ cắm tường (220V hoặc 110V)
• 2 cổng USB QC3.0
• 1 cổng 12V / 3A
• 1 cổng điều chỉnh được 0-32V
• Mấy cái cầu chì

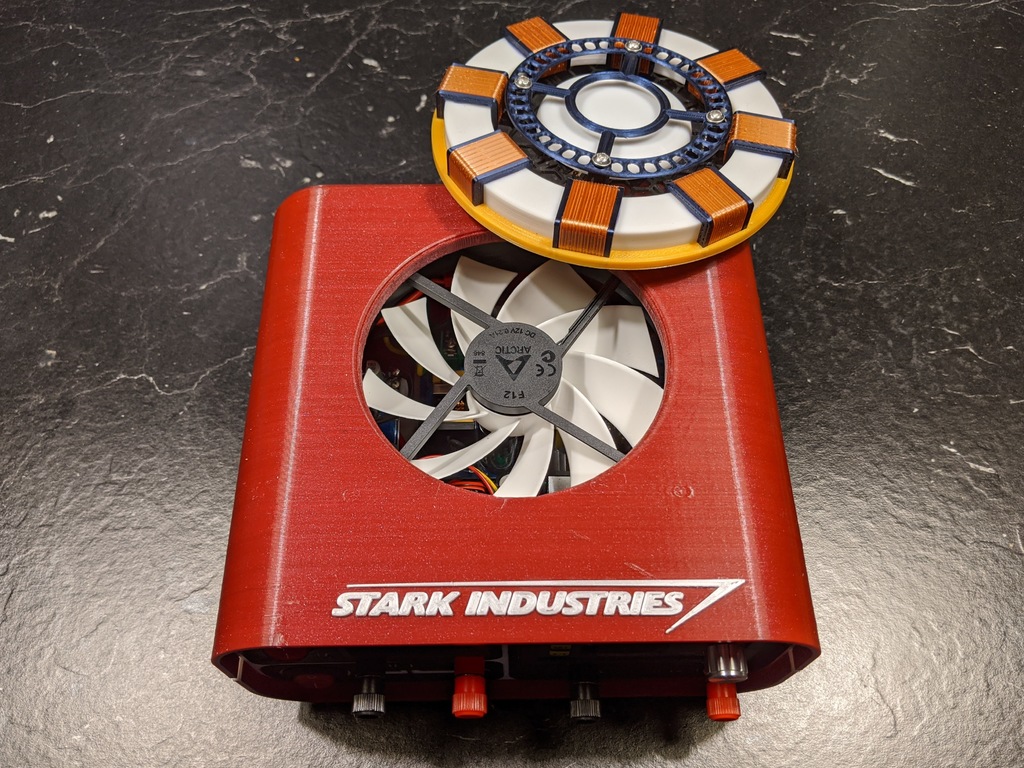

• Làm mát chủ động
• Ngoại hình 'cool ngầu'
• Đèn bên trong

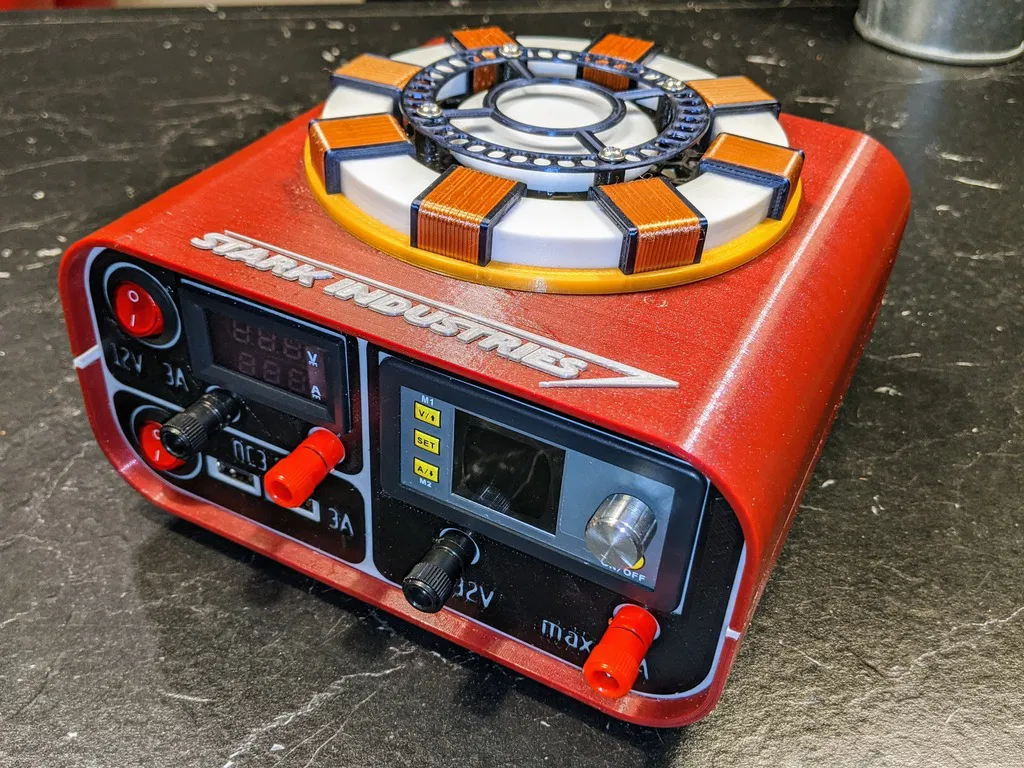

• Logo STARK Industries

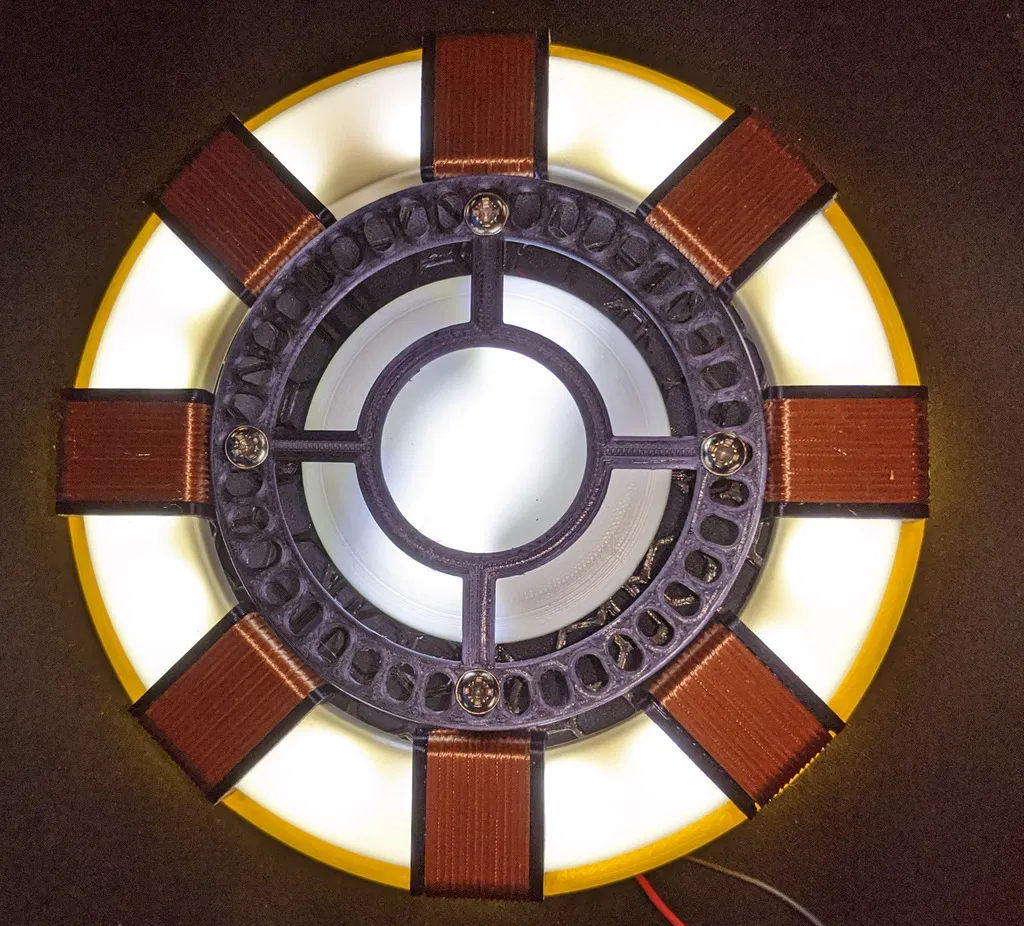

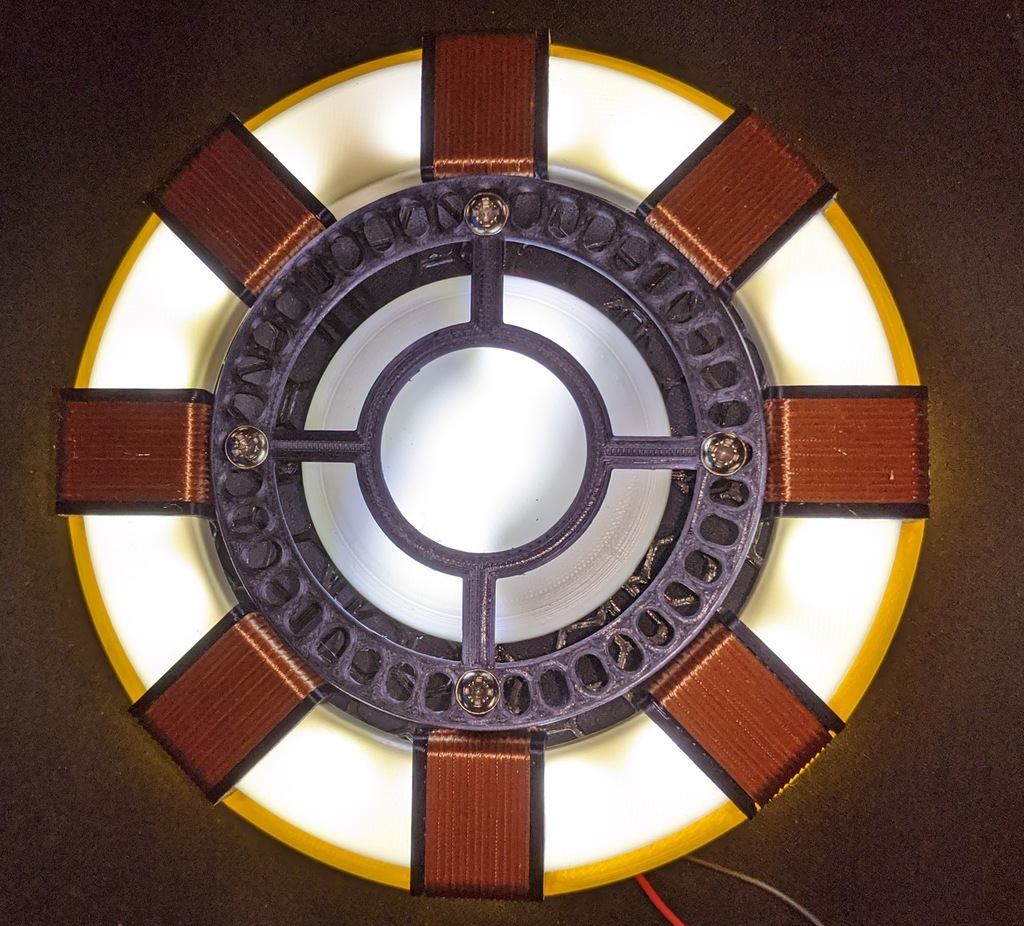

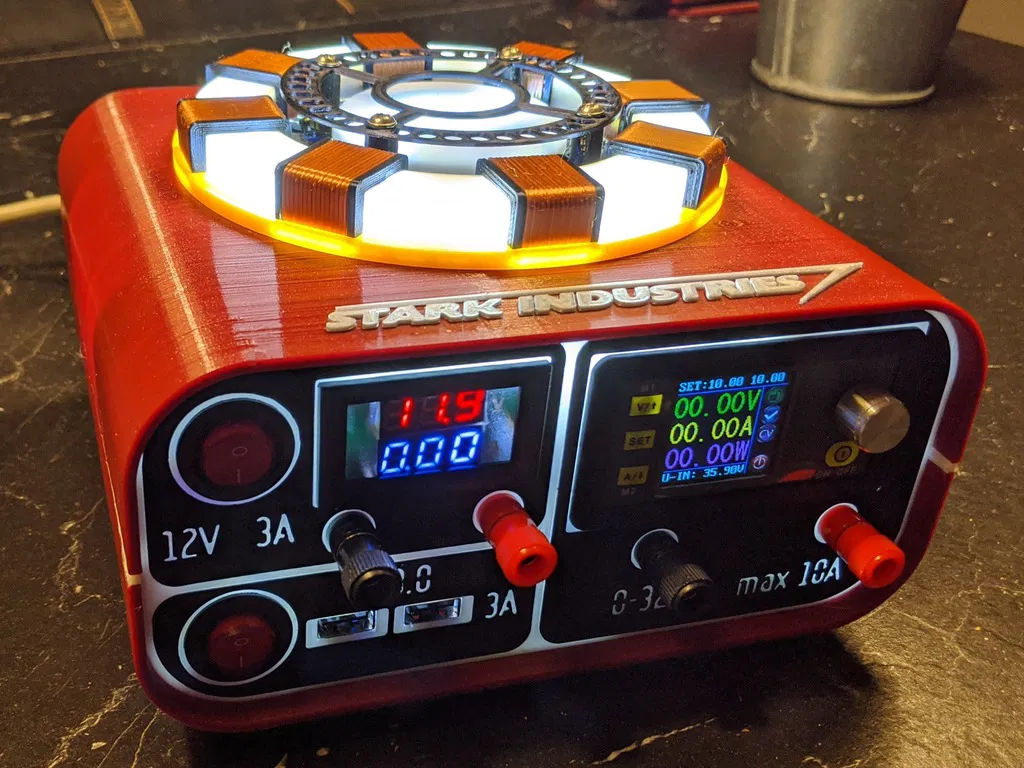

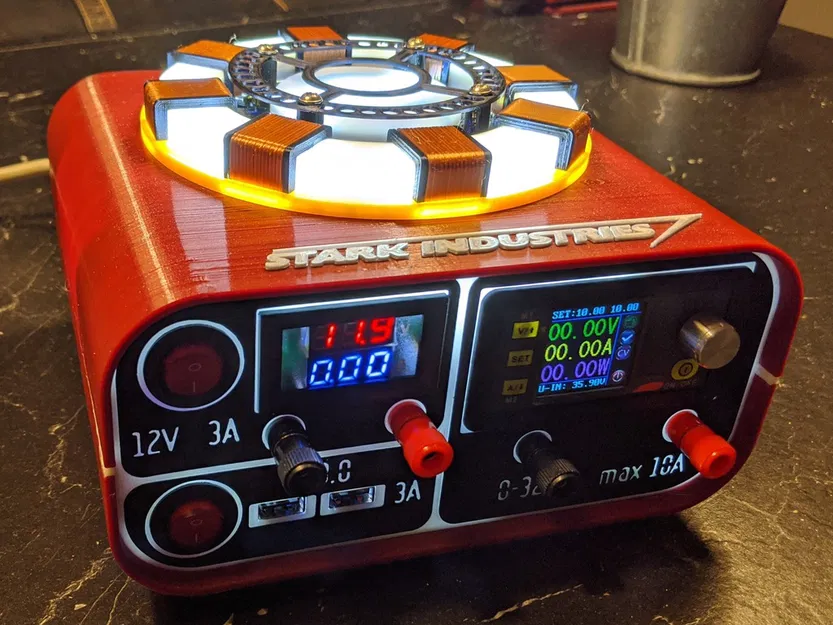

• Chạy bằng Lò phản ứng ARC phiên bản MK I (...ok, cái này là giả thôi...)

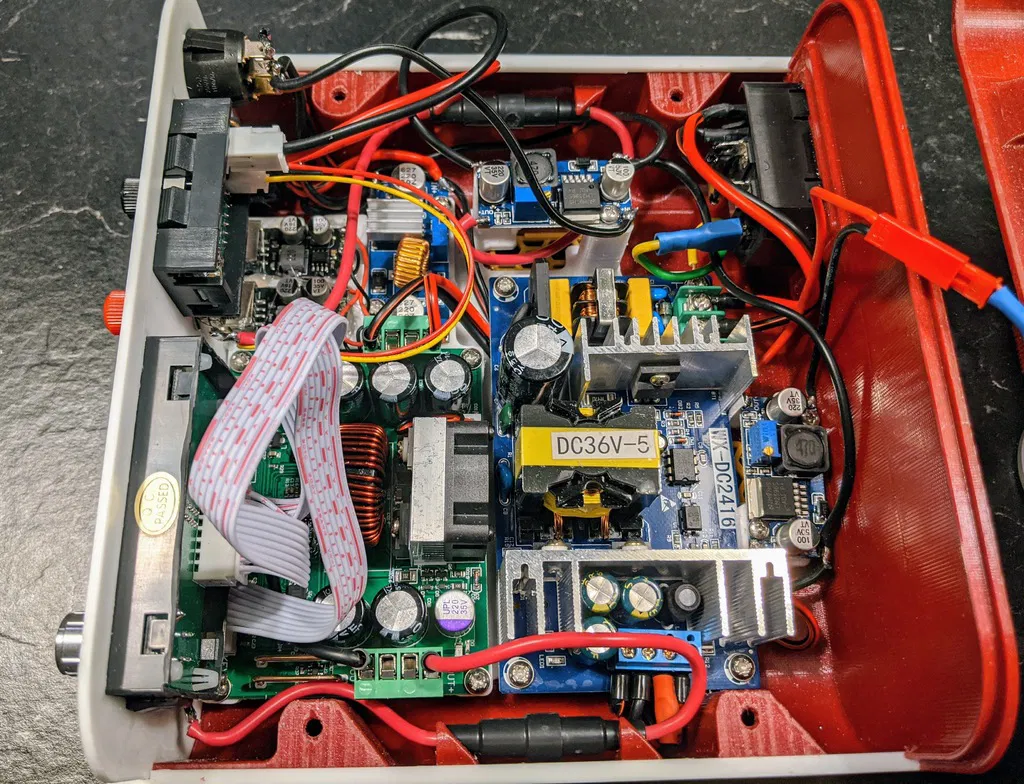

Đây là mấy cái linh kiện tui đã xài cho bộ nguồn này:

1x Nguồn AC-DC 9A (110V / 220V) https://www.amazon.de/dp/B07Y1VR232/ref=cm_sw_em_r_mt_dp_U_woMFEb3TSB15A

1x Bộ chuyển đổi DC-DC XL4015 5A (cho cổng USB) https://www.amazon.de/dp/B07KTZ1GNT/ref=cm_sw_em_r_mt_dp_U_KdMFEbPBEZM56

2x Bộ chuyển đổi DC-DC LM2596 3A (cho cổng 12V, đèn và quạt) https://www.amazon.de/dp/B07YWLCTLK/ref=cm_sw_em_r_mt_dp_U_vDMFEbZDES45W

1x Bộ chuyển đổi Buck DPS3012 (cho cổng điều chỉnh) https://www.amazon.de/dp/B07PLDB3Y3/ref=cm_sw_em_r_mt_dp_U_BGMFEbVC8VT6X

2x Cổng USB QC 3.0 https://www.amazon.de/dp/B07VRCYH76/ref=cm_sw_em_r_mt_dp_U_TdMFEbK0B2EKE

1x Vôn kế DSN-VC288 (cho cổng 12V - tui muốn xem Ampe) https://www.amazon.de/dp/B078TGKH2S/ref=cm_sw_em_r_mt_dp_U_7dMFEbGW1X6W0

2x Công tắc 10A (cho cổng 12V và USB) https://www.amazon.de/dp/B0743GMJRD/ref=cm_sw_em_r_mt_dp_U_YdMFEbTPJ96J0

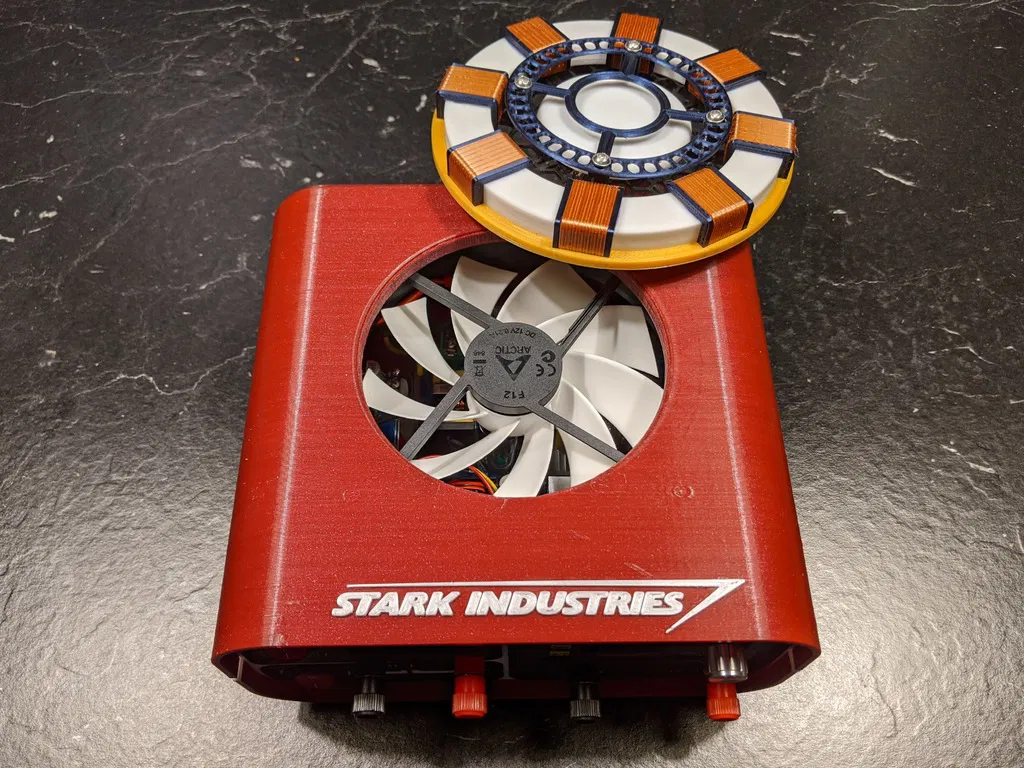

1x Quạt 120mm https://www.amazon.de/dp/B002KTVFTE/ref=cm_sw_em_r_mt_dp_U_5dMFEbKPAA014

2 Bộ Ổ cắm / Đầu nối https://www.amazon.de/dp/B07SJ42DX3/ref=cm_sw_em_r_mt_dpU-dMFEbF889H30

2x Cầu chì https://www.amazon.de/dp/B07VP374KM/ref=cm_sw_em_r_mt_dp_U_RdMFEb44P3RT1

1x Dải đèn LED trắng 12V https://www.amazon.de/dp/B07YZGGJWQ/ref=cm_sw_em_r_mt_dp_U_pLMFEb1B8E2ZP

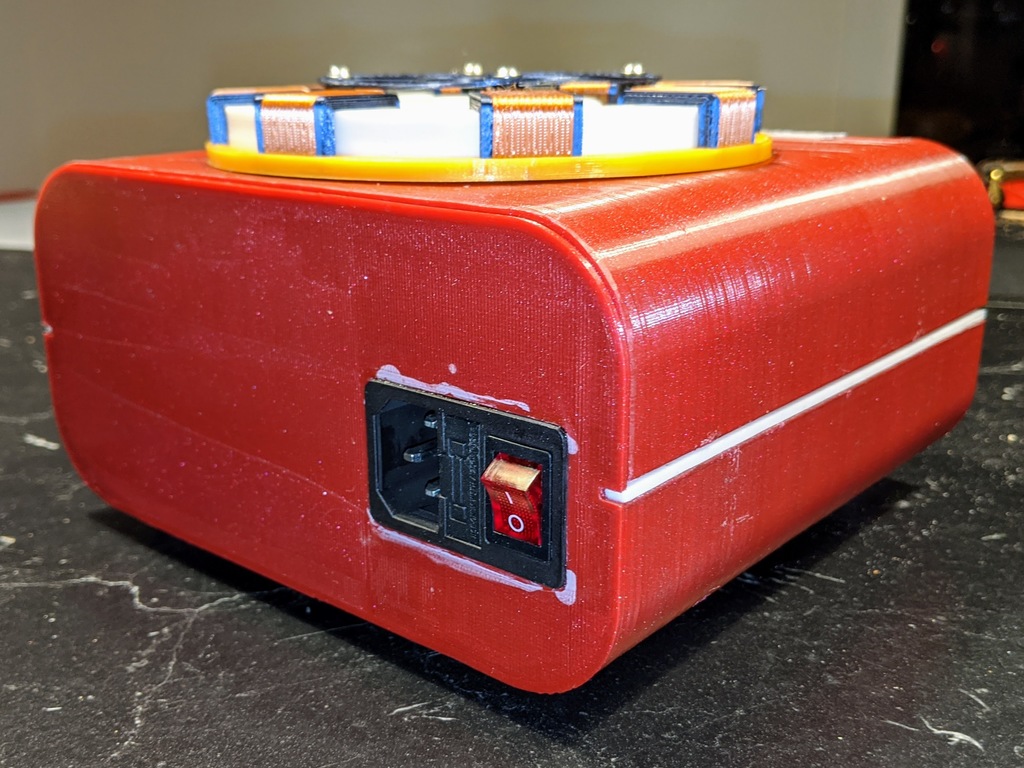

1x Ổ cắm 220V C14 https://www.amazon.de/dp/B079WQ8F81/ref=cm_sw_em_r_mt_dp_U_XJMFEbEEHEREF

4x Chân đế cao su 8mm https://www.amazon.de/dp/B00LX0YU7U/ref=cm_sw_em_r_mt_dp_U_PdMFEbZEWA231

26x Vít PT 3.5x10 cho nhựa nhiệt dẻo ở đâu đó trên ebay

Tui biết bộ nguồn này rất 'cá nhân hóa' và tui không khuyến khích ai làm theo đâu. Nó có quá nhiều tính năng mà hầu hết mọi người không cần. Mà tui vẫn còn đang mày mò cái bộ nguồn này. Khi nào tìm được bộ DCDC hay ACDC nào ngon hơn là tui thay cái cũ liền.

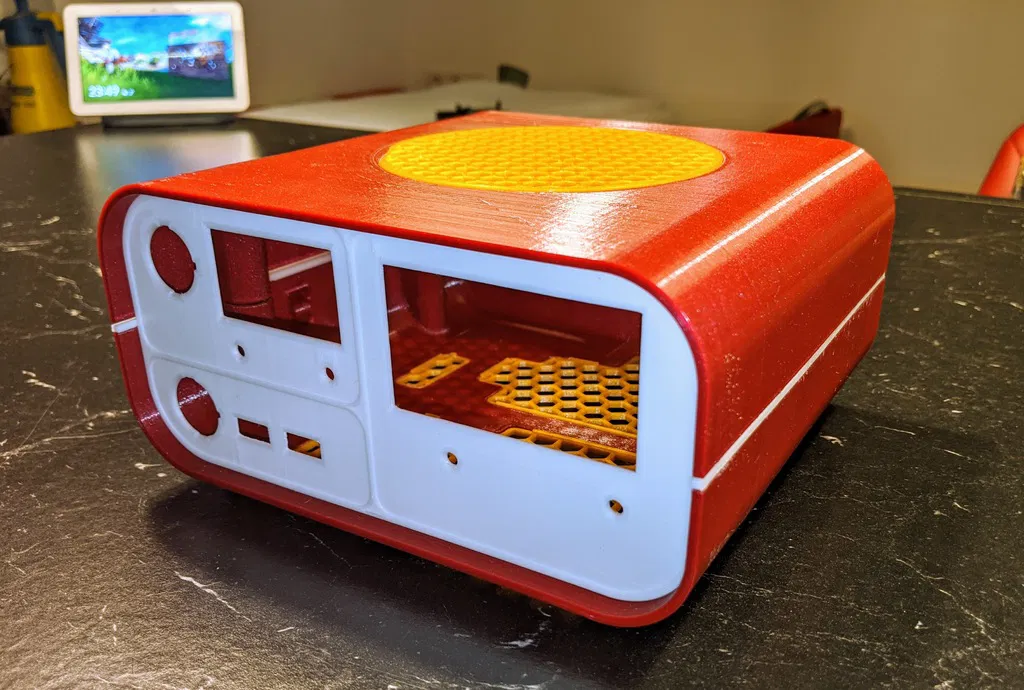

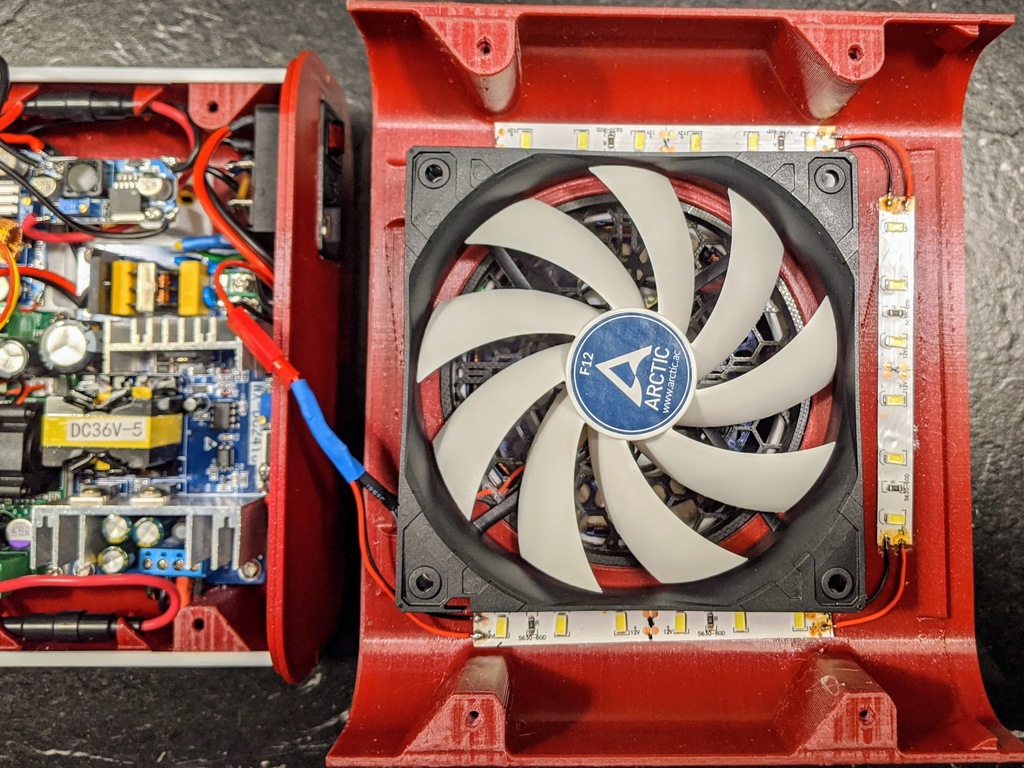

Có lẽ bạn nên xem thiết kế này chỉ để lấy cảm hứng thôi. Để dễ làm hơn, bộ nguồn này được thiết kế dạng module. Các bộ phận có thể dễ dàng thay thế. Vì vậy tui đã thêm phần mặt trước màu trắng, mặt nạ đen và bộ phận giữ điện tử dưới dạng file step. Bạn có thể thay đổi chúng cho phù hợp với nhu cầu của mình.

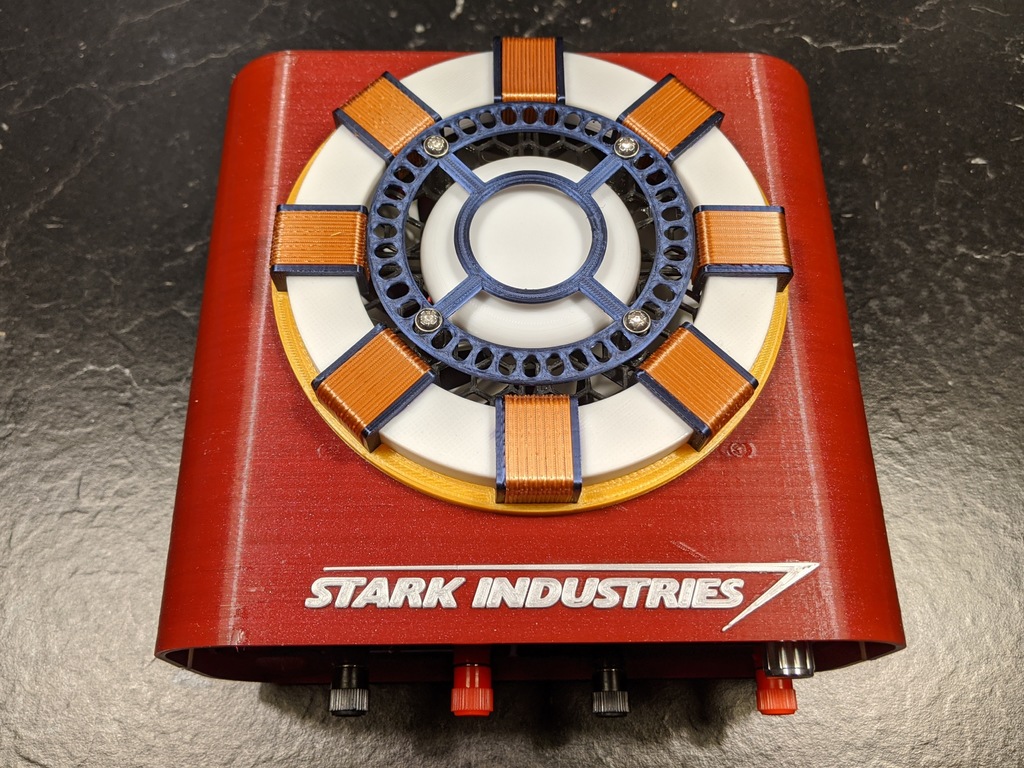

Nếu bạn không thích cái Lò phản ứng ARC thì cứ thay bằng cái lưới trên tùy chọn.

Tôi không cung cấp sơ đồ đấu dây điện vì đối với tôi các module này tự nó đã rõ ràng rồi. Nếu bạn không nghĩ vậy thì đừng tự làm bộ nguồn của mình!

Làm việc với điện 110V hay 220V có thể rất nguy hiểm, thậm chí gây chết người. Bạn THỰC SỰ phải biết mình đang làm gì. Nếu có chút nghi ngờ nào - LÀM ƠN, ĐỪNG LÀM!

Cái vỏ được thiết kế để in với độ cao lớp là 0.2 hoặc 0.3mm. Bạn có thể giảm độ cao nếu muốn chi tiết hơn, đặc biệt là cho Lò phản ứng ARC. Cần có hỗ trợ (supports) ở một số bộ phận.

Tui dùng PLA cho mọi thứ trừ bộ phận giữ điện tử. Các module có thể hơi nóng nên tui quyết định dùng PETG cho phần đó.

Miễn trừ trách nhiệm: Công trình này của blecheimer được cấp phép theo CC BY-NC-SA 4.0 Bạn không được phép sao chép mẫu này lên các trang web in 3D khác khi chưa có sự cho phép của tôi.
