Hộp Đựng Ốc Nắp Vặn (và Heo Đất)

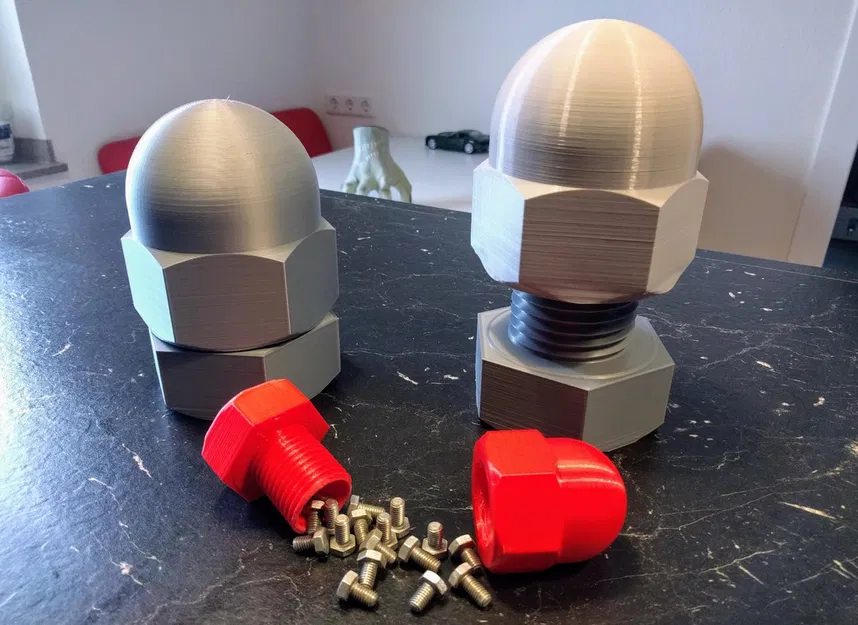

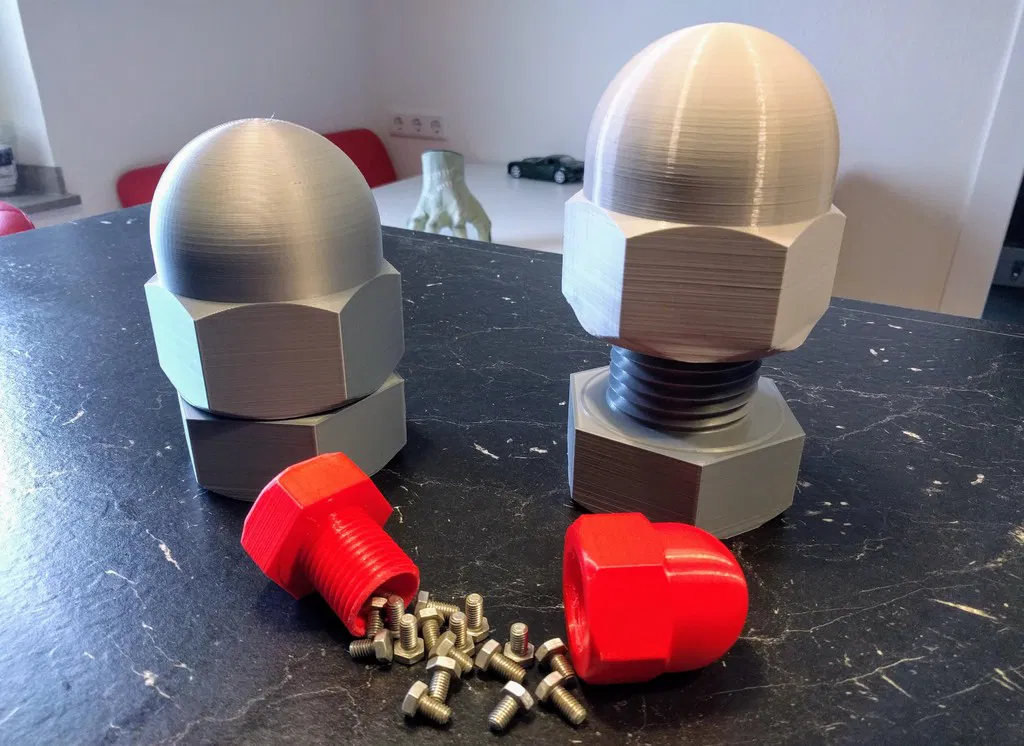

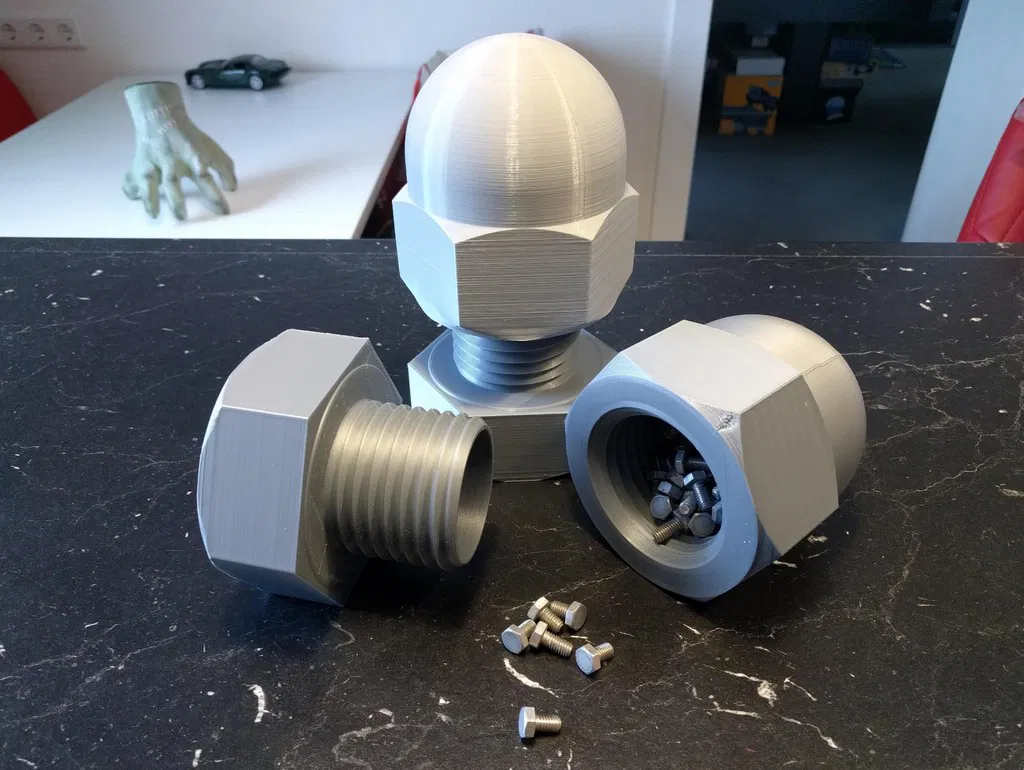

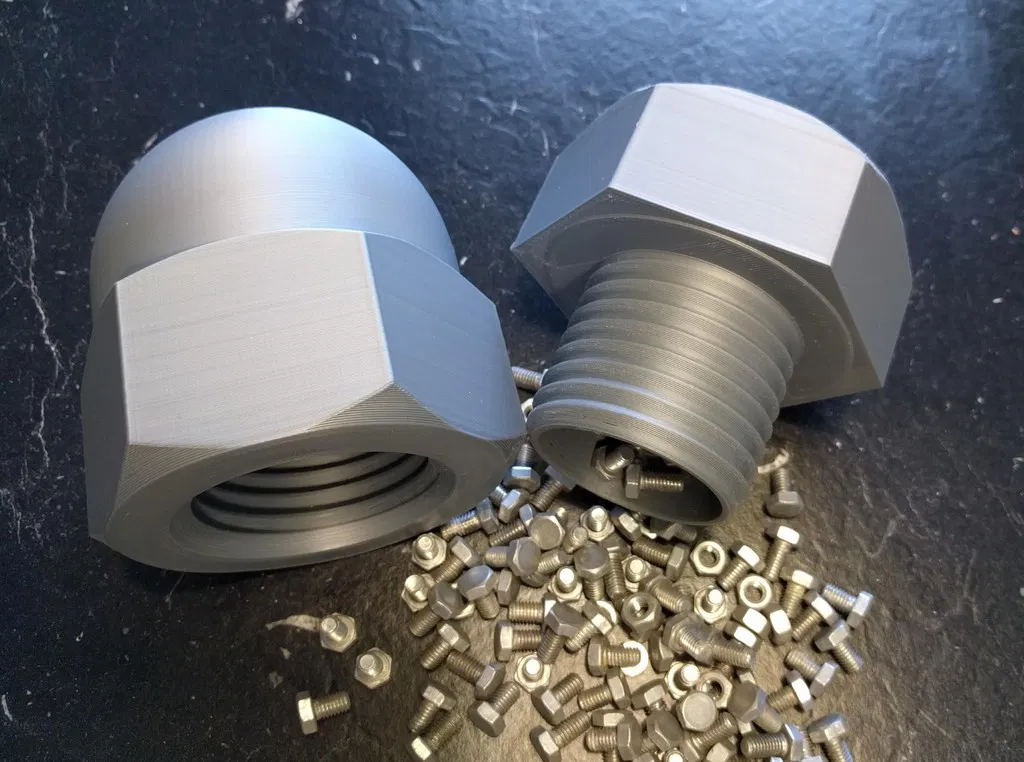

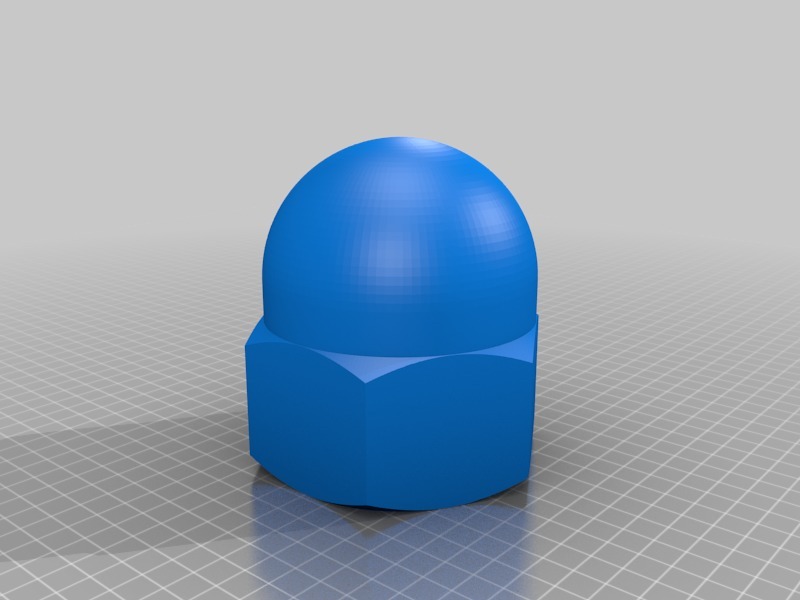

Tao cần cái hộp để đựng mấy con ốc M6. Nên tao thiết kế cái Hộp Đựng Ốc Nắp Vặn này.

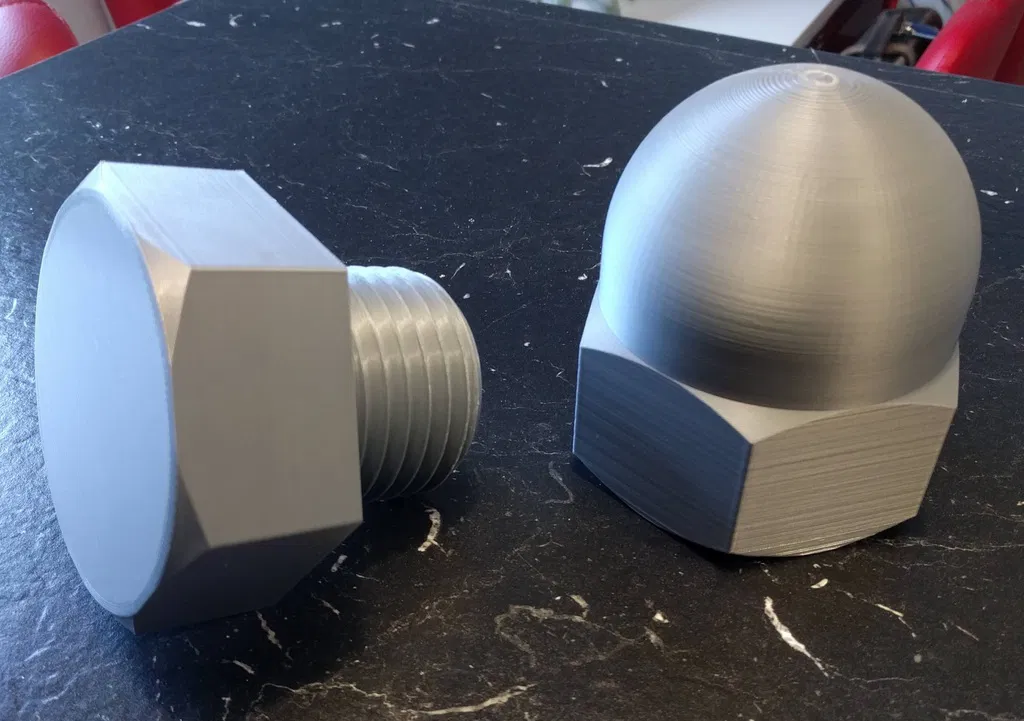

Nó khá bự và có ren cỡ M64 lận. Tiếc là ren cỡ đó khó in nếu muốn xài layer height 0.3mm. Tao đã thiết kế lại ren, cho góc 80° thay vì 60° như bình thường. Giờ thì ốc với vít in ngon lành ở layer height tới 0.3mm với nozzle 0.4mm.

Ren có độ hở 0.5mm. Cái này cho phép thu nhỏ cỡ 50% mà vẫn xài ngon cái ren. Tao đã test trên 3 máy in với các layer height khác nhau tới 0.3mm, và sau khi in xong mọi thứ đều ổn.

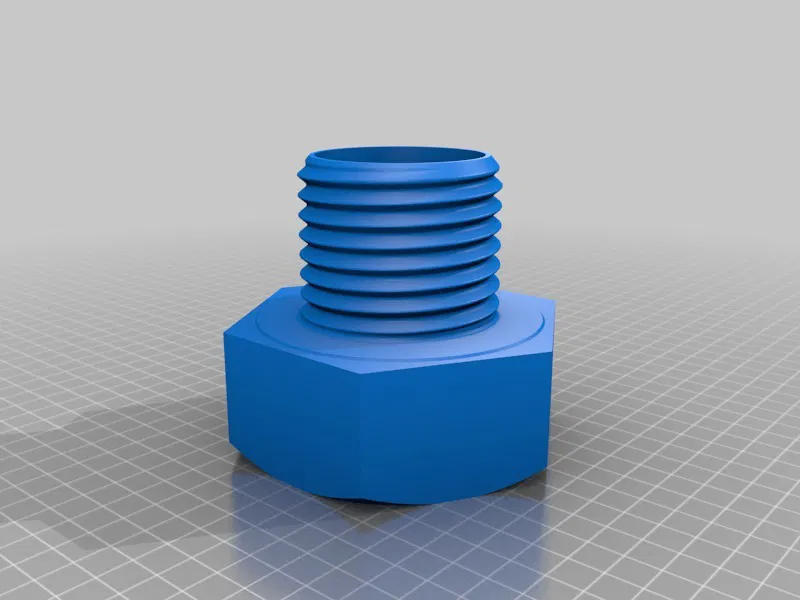

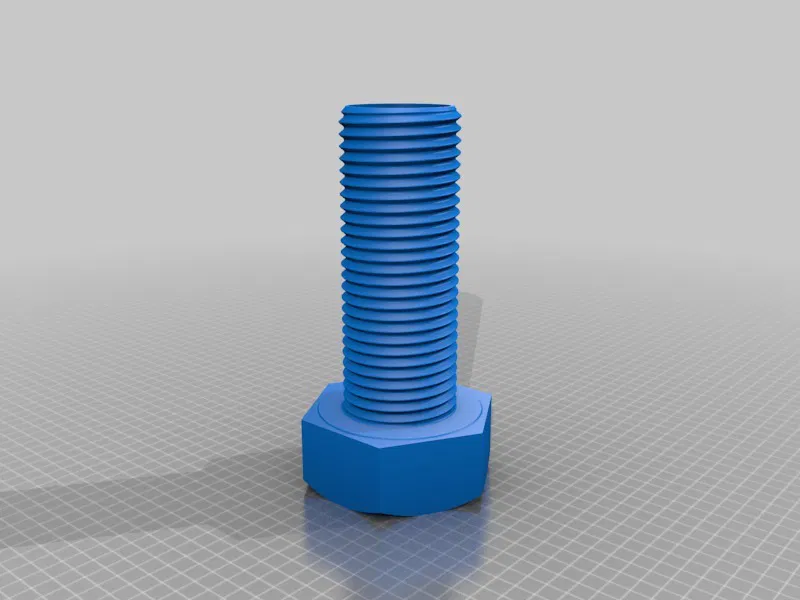

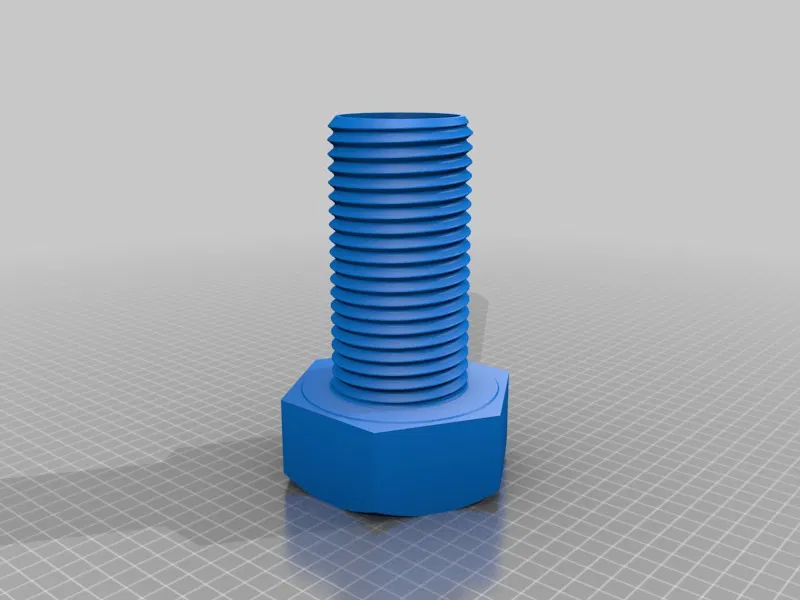

Nếu mày muốn in cái Hộp Đựng Ốc Nắp Vặn, mày có thể chọn 1 trong 3 chiều cao ốc (nhỏ, vừa, lớn).

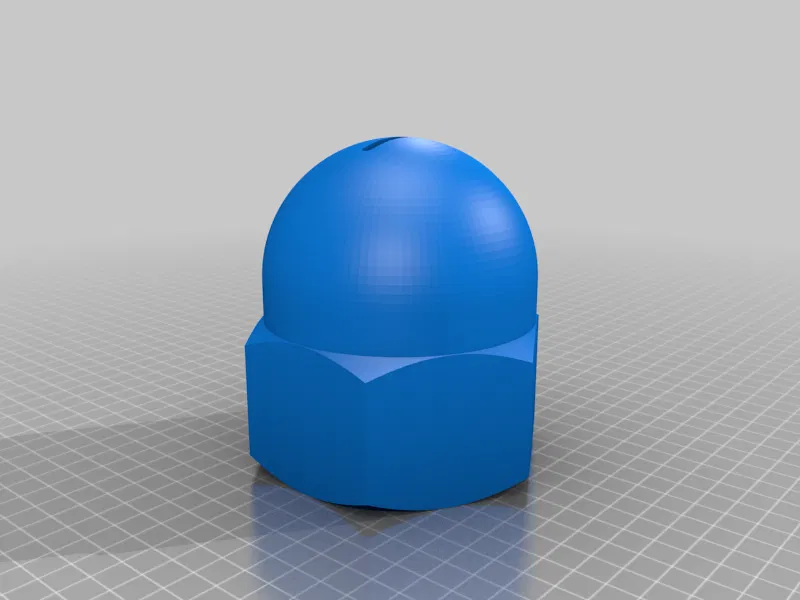

CHỈNH SỬA: Cảm ơn Jstroner về ý tưởng heo đất nha! Tao vừa tải lên 1 file nắp vặn có khe để mày xài làm heo đất.

Miễn trừ trách nhiệm: Công trình của blecheimer được cấp phép theo CC BY-NC-ND 4.0 Mày không được phép sao chép mẫu này lên các trang web in 3D khác nếu chưa có sự cho phép của tao.
