Máy xúc Micro Digger

Vì giờ tui có cái Micro Dumper ( http://www.thingiverse.com/thing:32773 ) nên tui cần cái gì đó để chơi chung. Mà cái Dumper thì hợp với cái gì ta? Đúng rồi - máy xúc.

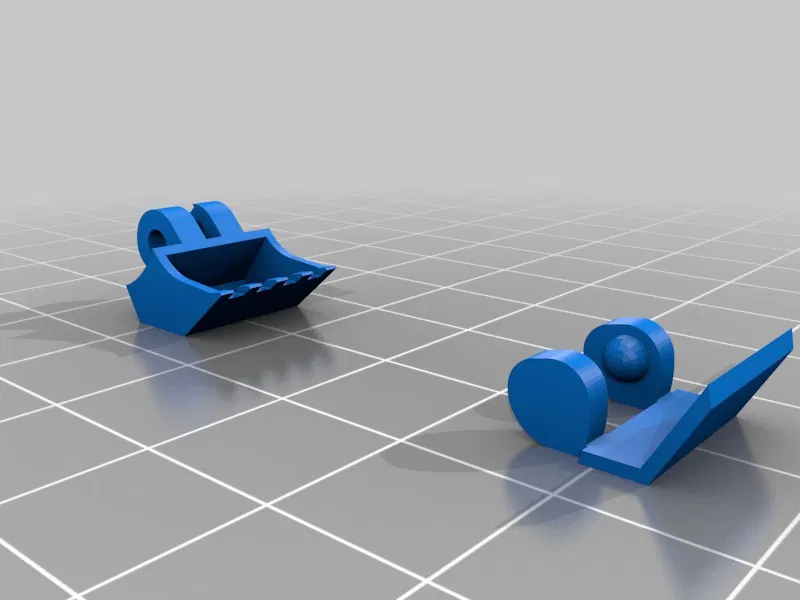

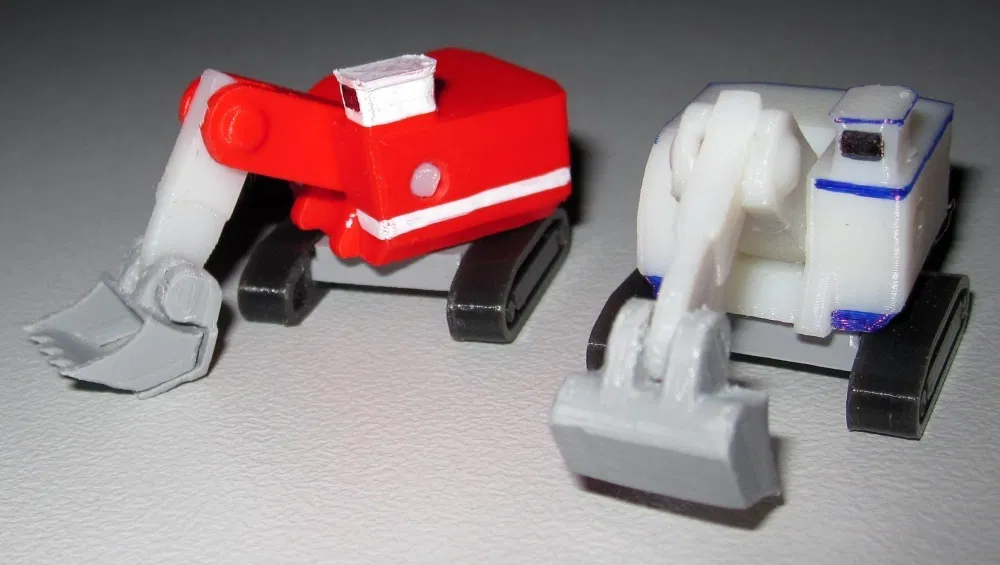

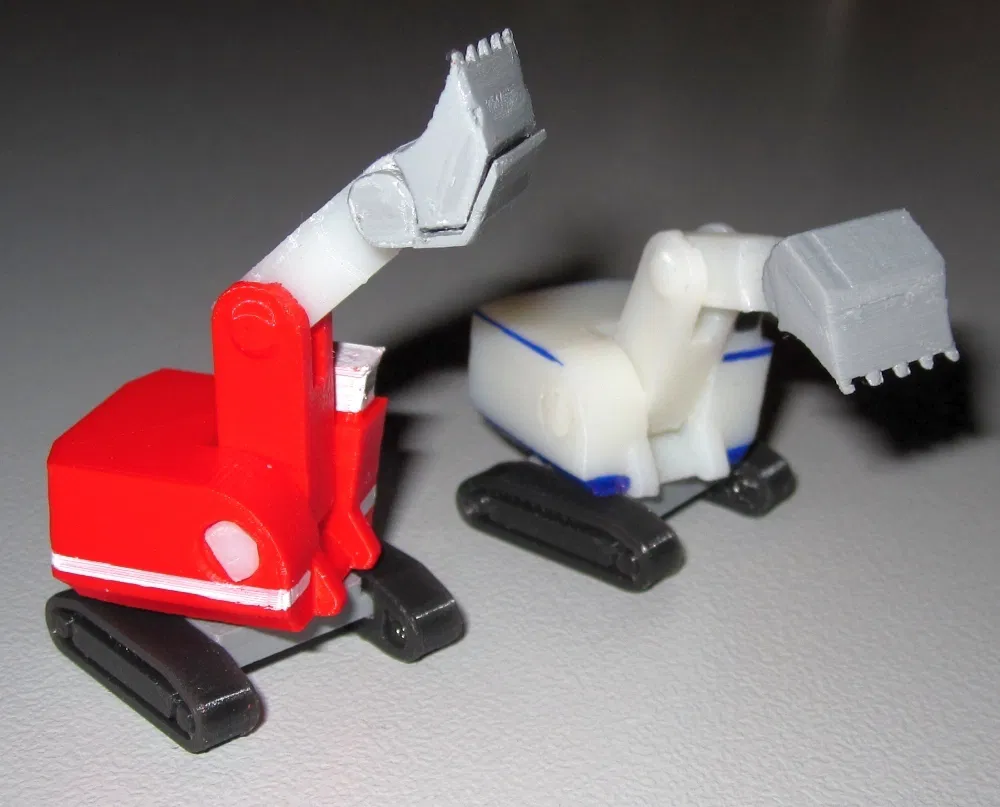

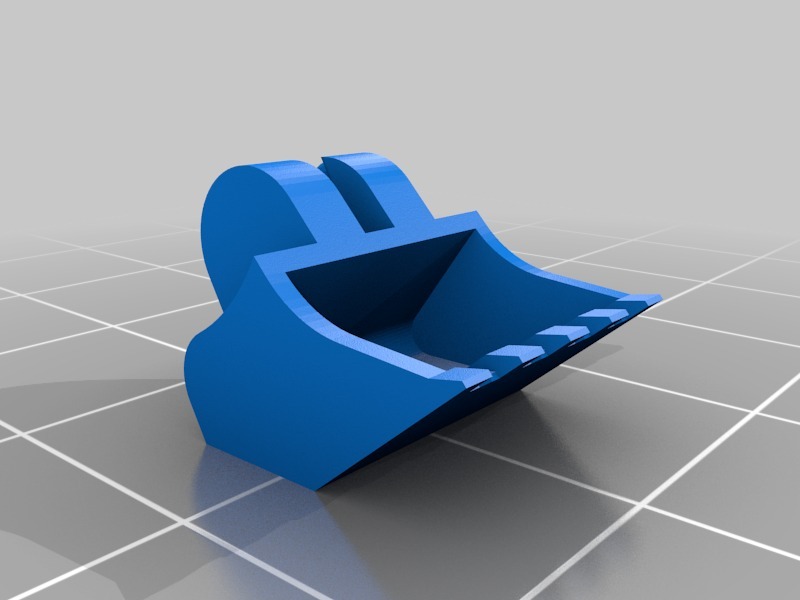

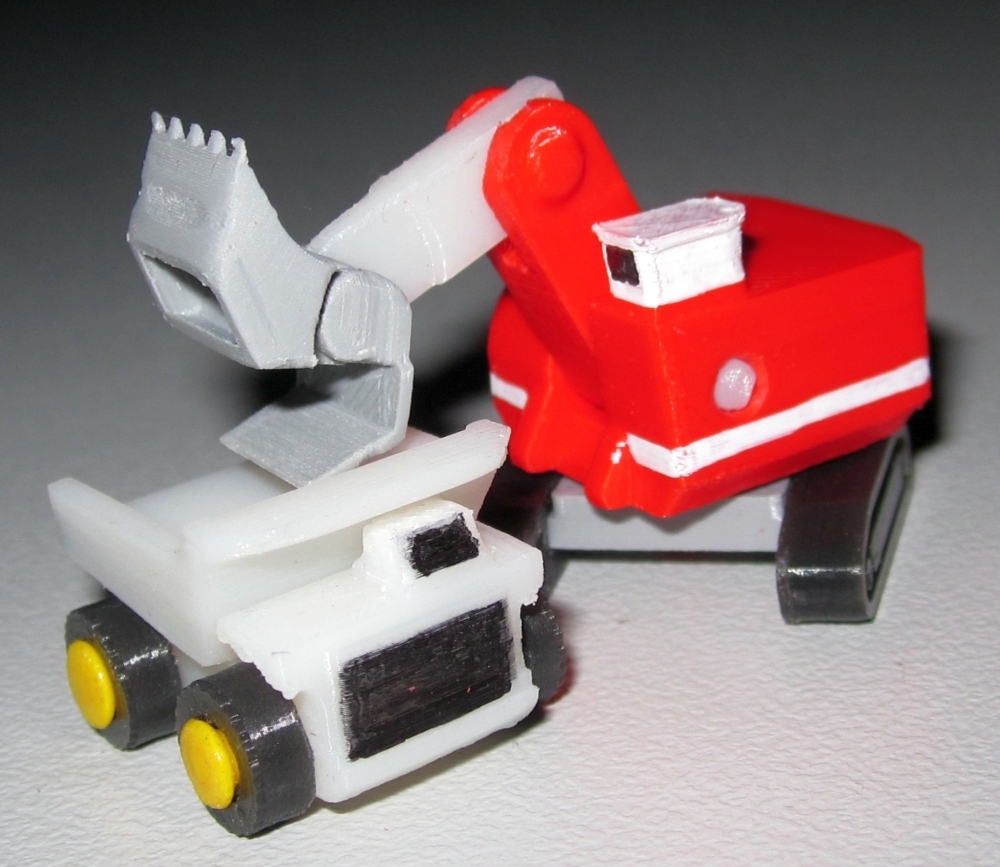

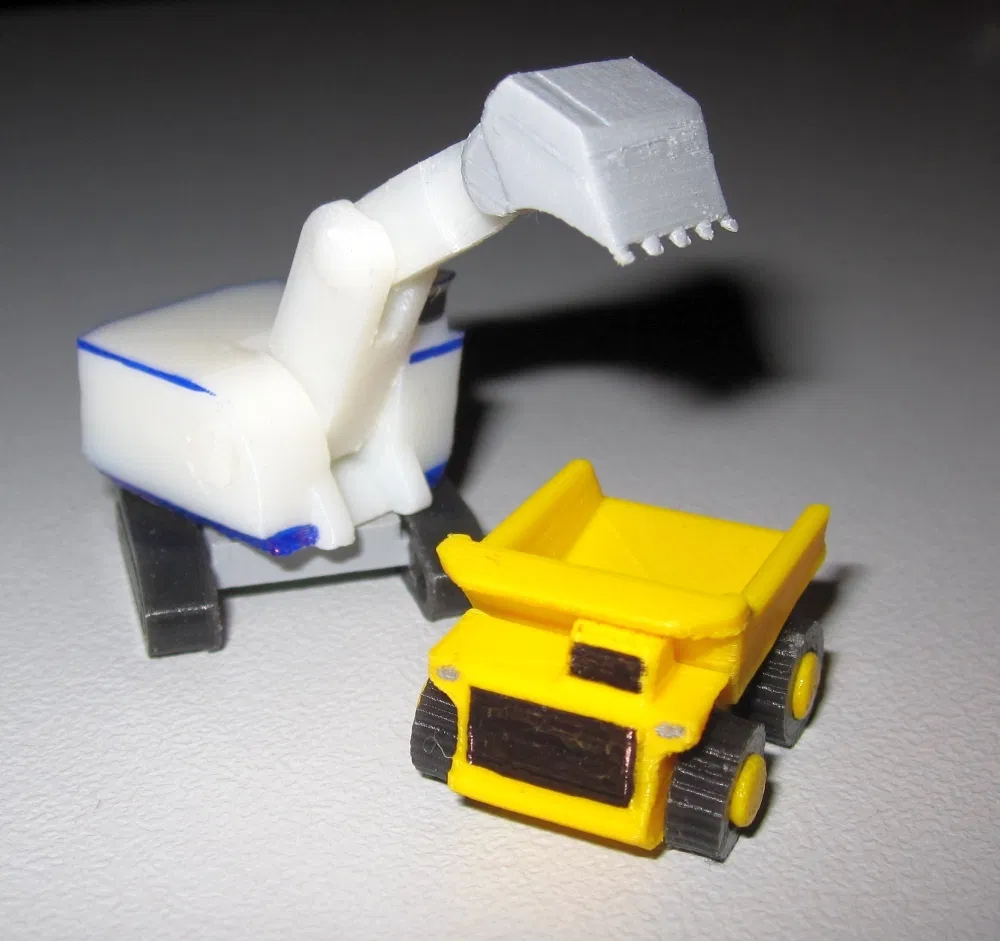

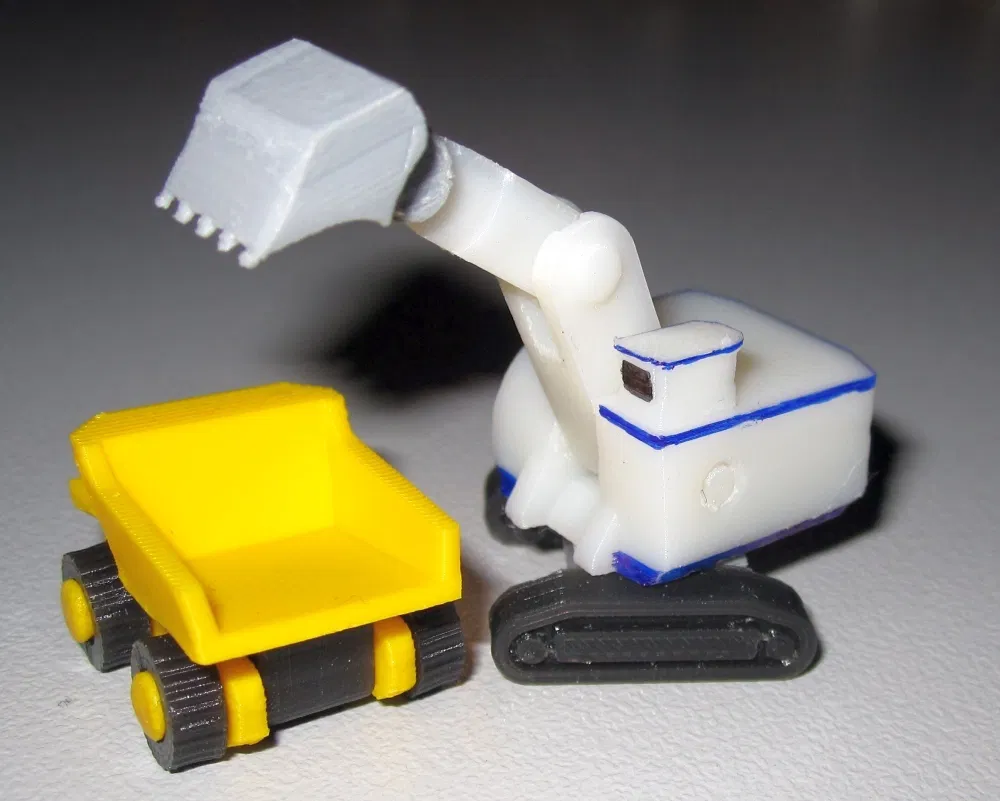

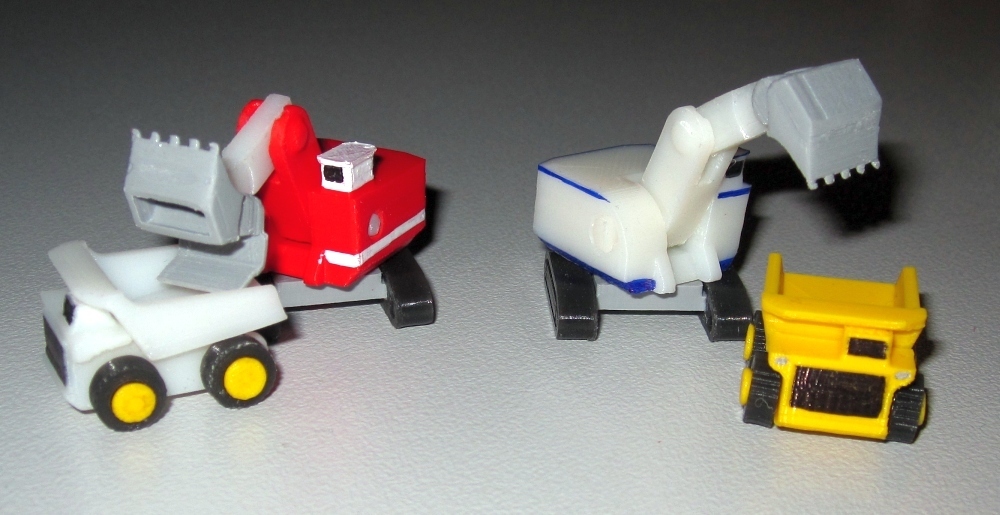

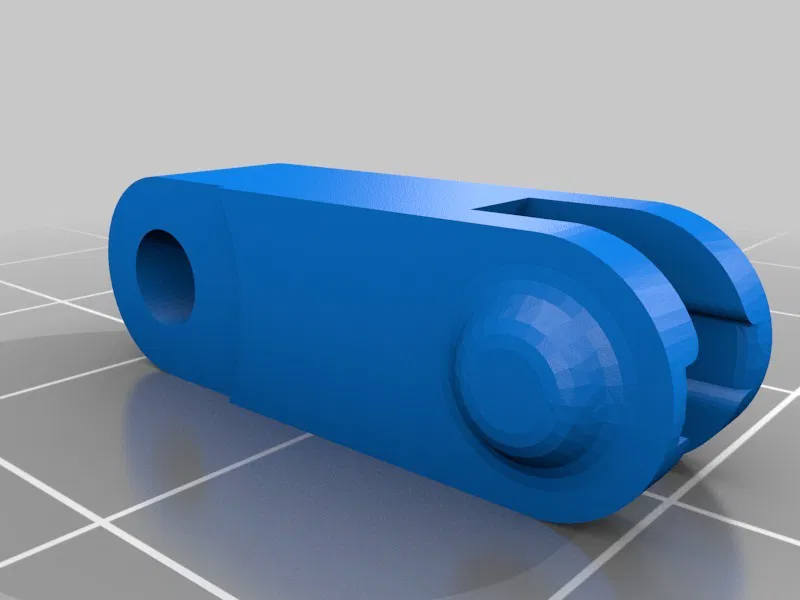

Cái Micro Digger của tui có kích thước 25 x 25 x 23 mm (1 x 1 x 0.9 in) và có cánh tay hoạt động hoàn toàn. Đi kèm với hai cái xẻng. Một cái là xẻng tiêu chuẩn và cái kia thì có thể mở ra được.

CHỈNH SỬA

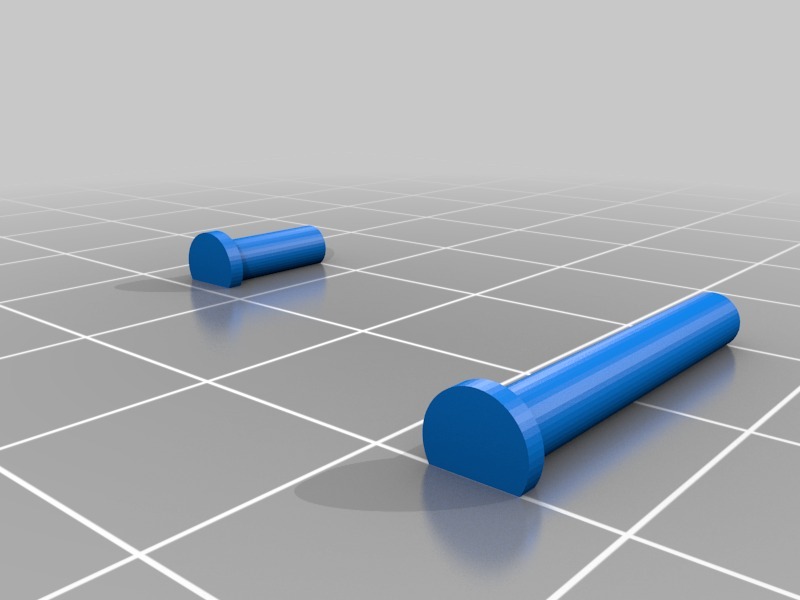

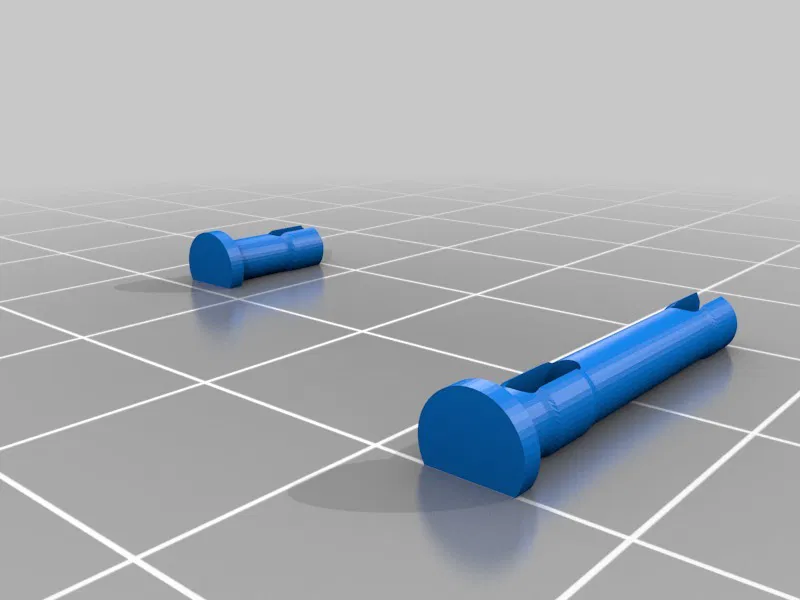

Tui chưa bao giờ thích mấy cái chốt trục này hết. Lúc nào cũng bị lỏng hoặc khó gắn vô. Nên tui đã thiết kế chốt mới có vùng kẹp linh hoạt ("flex pins.stl"). Thử xài coi sao.

Tui mới thêm phiên bản STL đã mạ để in cho tiện hơn.

CHỈNH SỬA:

Tui mới thêm ba cái STL mới với lỗ và khe to hơn cho mấy bạn gặp khó khăn khi các bộ phận bị khít quá.

Hướng dẫn

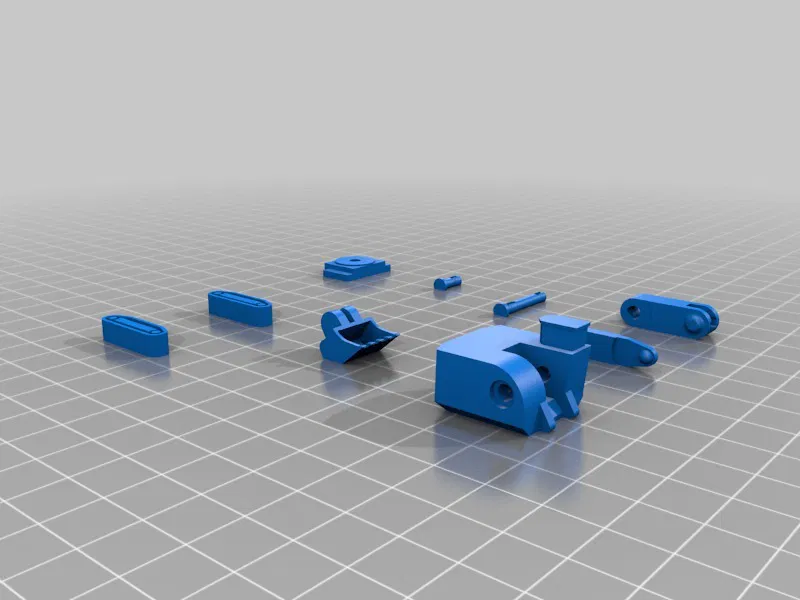

• In tất cả các bộ phận

Tui dùng độ dày tường 0.4mm, lớp in 0.1mm và mật độ điền 100%.

• Làm sạch tất cả các bộ phận

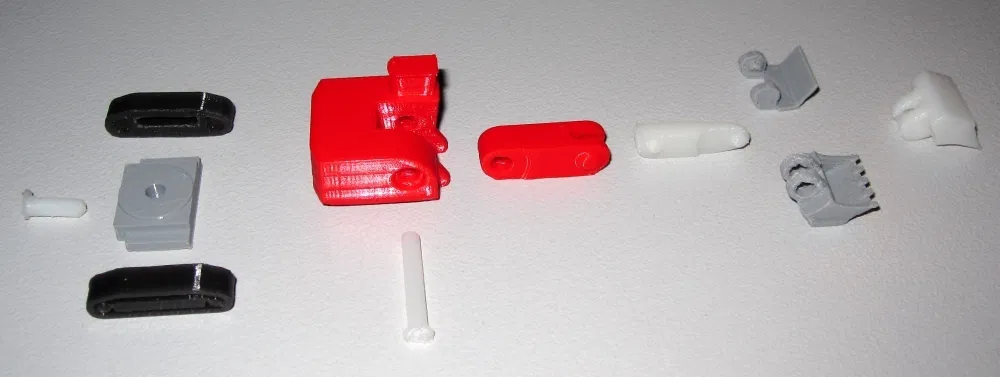

• Lắp ráp tất cả các bộ phận
• Tất cả các bộ phận có thể gắn vào nhau bằng cách bấm, nhưng điều này còn tùy thuộc vào độ co ngót của PLA của bạn và máy in của bạn được căn chỉnh tốt như thế nào.

Nếu cần thiết, hãy chà nhám các bộ phận khó lắp ráp

• Nếu một số bộ phận quá nhỏ (ví dụ: các chốt) hãy thử in chúng ở tỷ lệ lớn hơn (ví dụ: 102%) cho đến khi chúng vừa khít.
• Các xẻng rất khó in. Hãy in chúng chậm thôi và ở nhiệt độ thấp. (ví dụ: 40mm/s @195°C)
• Có lẽ bạn muốn thêm một ít sơn
• Mở công trường xây dựng của riêng bạn đi!
